Revell 07655 Mercedes-Benz 1017 LF 16

Es geht weiter mit einem roten Auto und bunten Lichtern. Diesmal ist es ein LF 16. Ich werde hier wieder mehr Bilder als Text zeigen, da ich kein großer Scheiber bin.

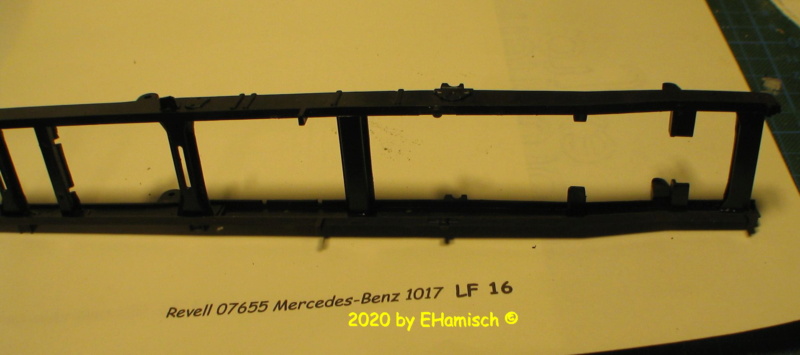

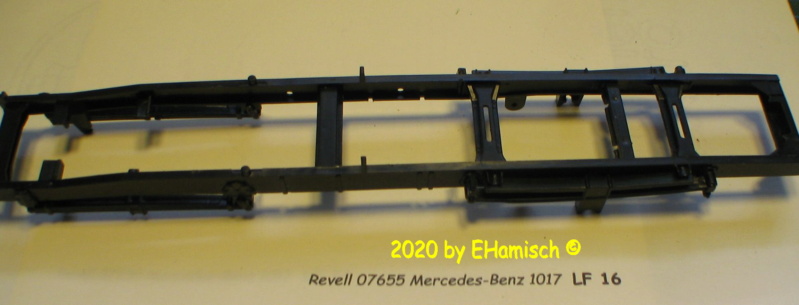

Es geht los mit dem Fahrgestell.



Hier habe ich beiderseits schon Löcher für die Leitungen der LED´s der Stoßstange gebohrt

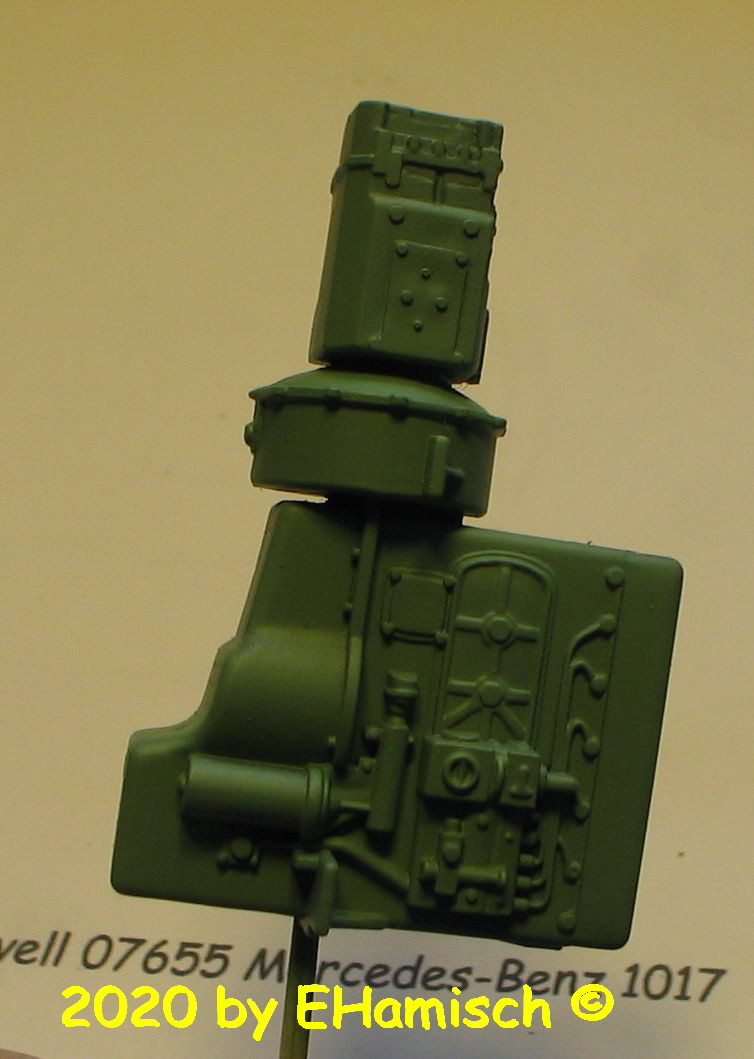

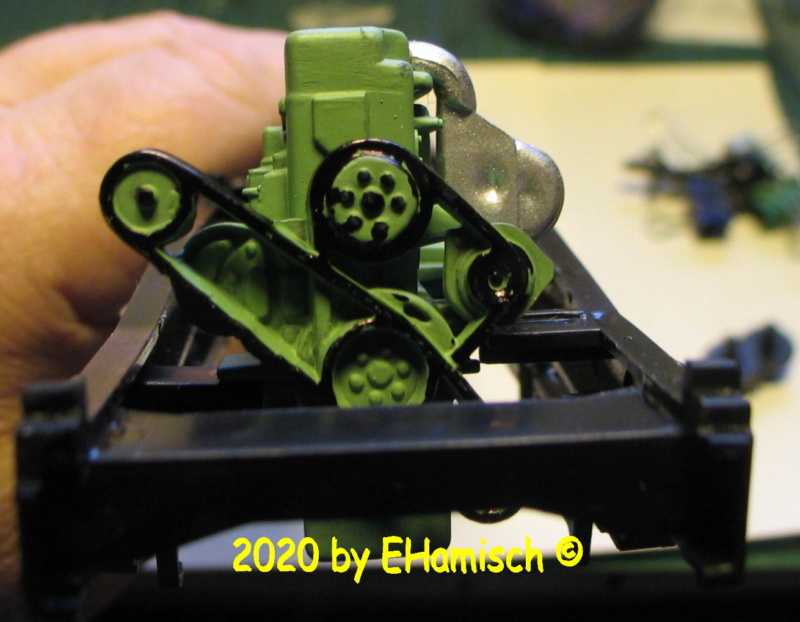

Hier ist der Motor eingebaut

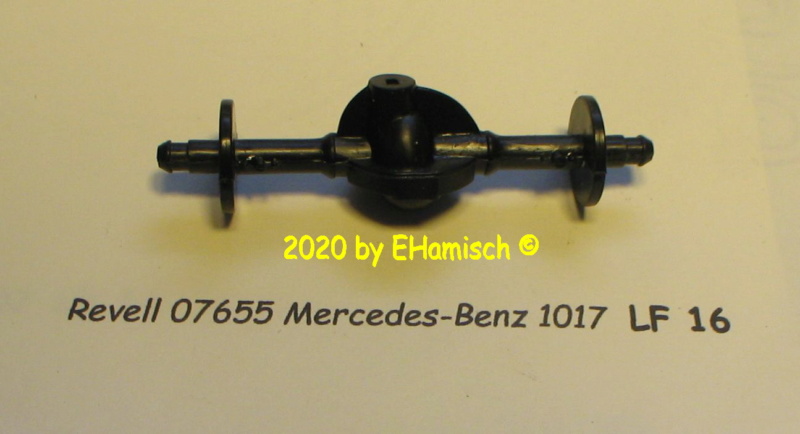

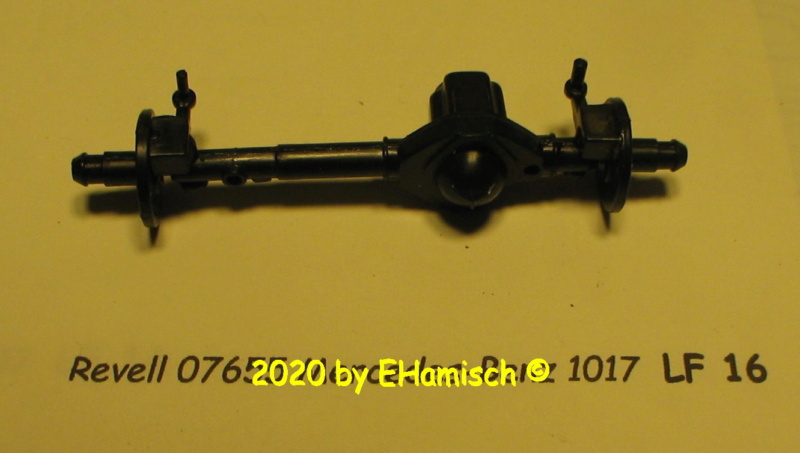

Die Hinterachse


Die Vorderachse


und hier die Räder


Das Fahrgestell ohne Räder

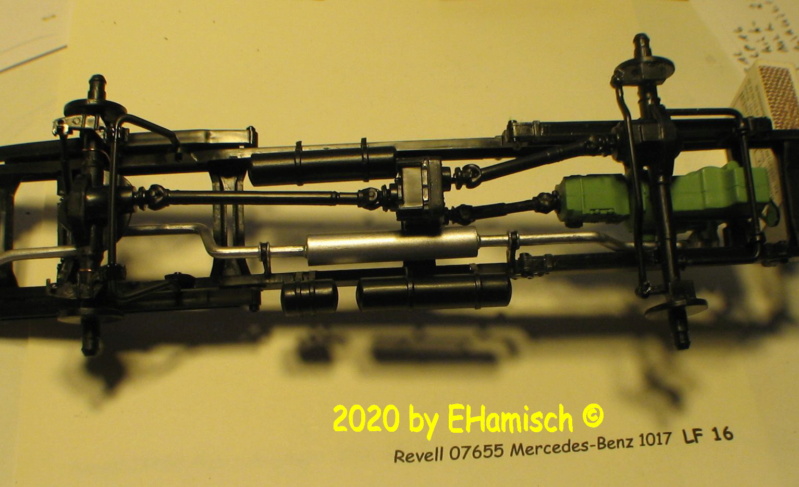

Fahrgestell komplett

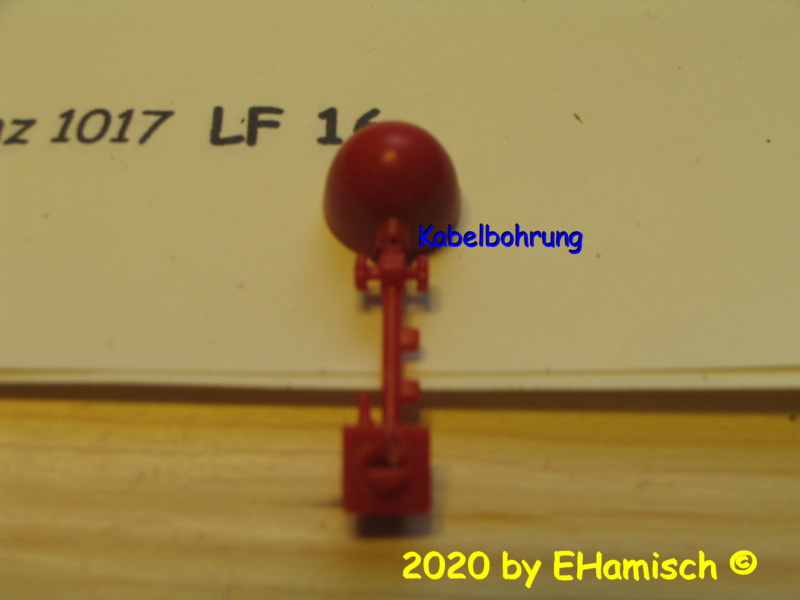

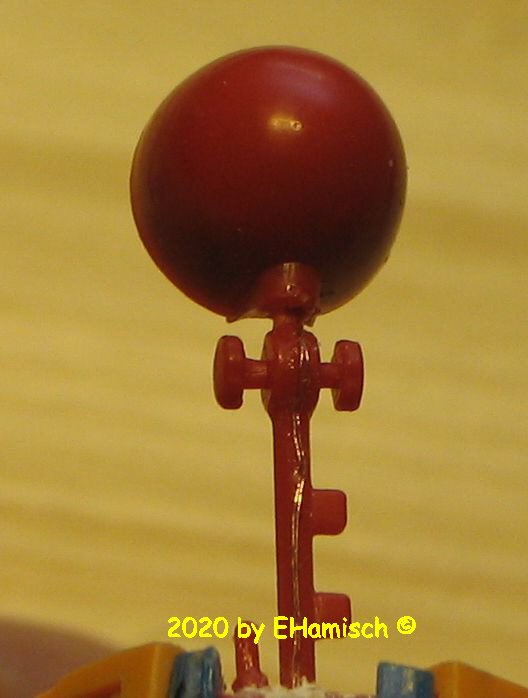

Der Suchscheinwerfer hat mich etwas beschäftigt, weil ich nicht so richtig wußte, wie ich dort Strom dran bringe. Der Scheinwerferstab ist zu dünn zum Aufbohren. Durch die vielen Details wollte ich ihn nicht durch ein Rohr ersetzen. da blieb mir nur die Option, die Drähte außen anzukleben,
Hier mal erwähnt, ich verwende für alle LED´s Kupfer-Lack-Draht mit einem Durchmesser von 0,1mm, also ziemlich dünn.

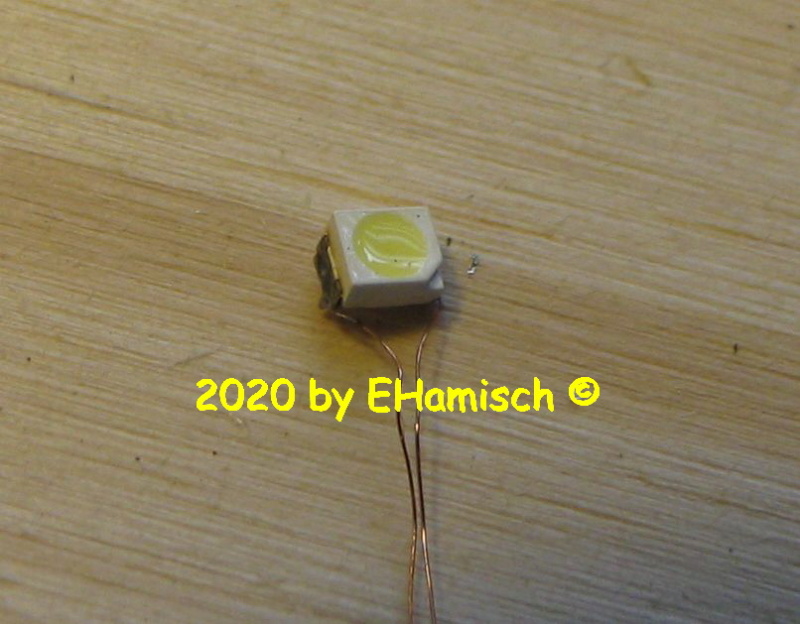

Hier die verwendete LED Typ 3508   Größe 3,2x2,8x1,9mm Farbe weiß


Hier leuchtet die LED


Hier ist die LED im Scheinwerfer eingebaut


Die Drähte an der Rückseite des Scheinwerfers.






Fertig lakiert


Hier mal mit Licht


Ansichten

Es ist eine Zusammenfassung, da ich nicht nach jedem Bautag etwas schreibe. Deshalb kommt in gewissen Abständen immer ein etwas größerer Teil des Berichtes.
Hier habe ich angefangen, die Kabine und das Unterteil zu lackieren.

Die Kabine ist grundiert

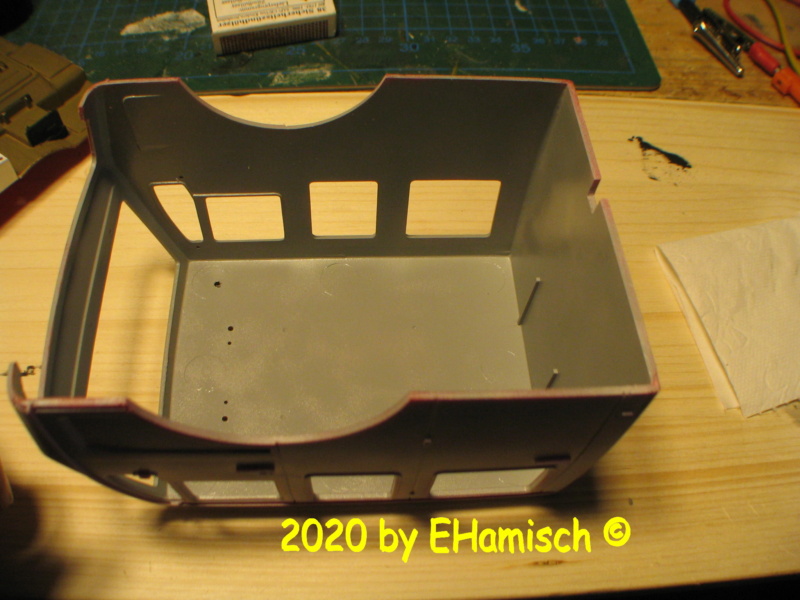

Die Innenseite ist grau lackiert

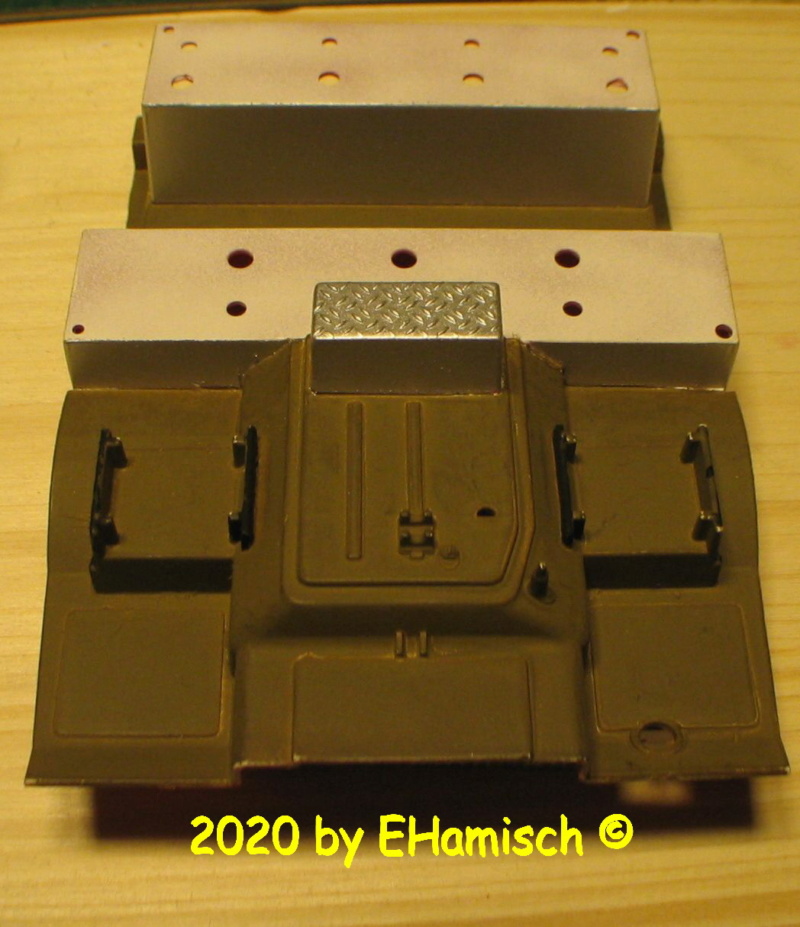

Das Unterteil ist lackiert

So nun der letzte Bericht für heute. Es geht wieder uns Licht
Ich habe die LED´s in die vordere Stoßstange eingebaut. Oben außen die Warnblinker, orange LED´s, bedrahtet gekauft.
Oben innen Scheinwerfer LED´s 1208 weiß. Die unteren Scheinwerfer wollte ich erst als Nebelscheinwerfer darstellen, aber dann änderte ich meine Vorstellung. Aus den Nebelscheinwerfern werden nun blaue Blitzer.

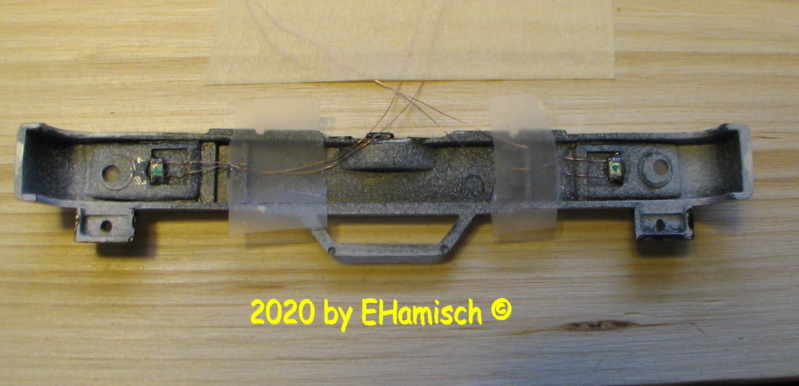

Die Stoßstange mit den Bohrungen für die verschiedenen LED´s


Hier ein Beispiel für die eingeklebten LED´s.


Hier sind alle LED´s ( 6 Stück) eingeklebt. Ich habe 2k-Kleber verwendet




Die Stoßstange habe ich zusätzlich zum Plastekleber noch mit  einem 2K-Kleber Fixiert

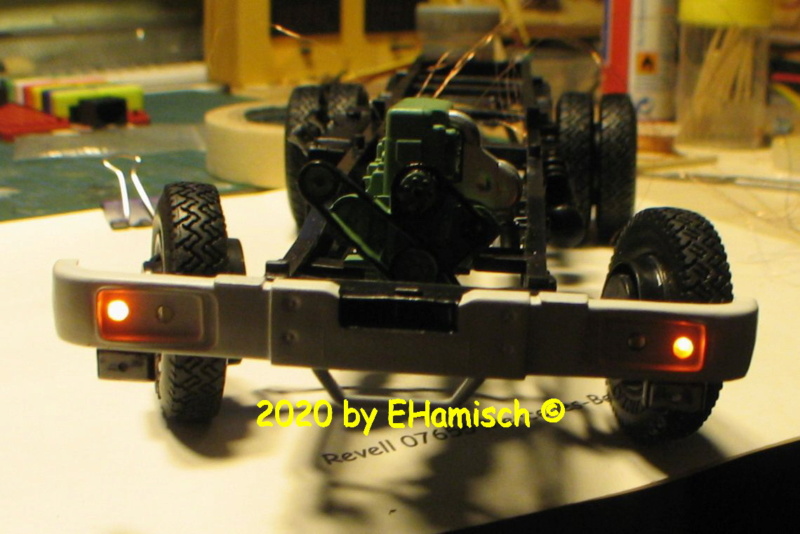

Hier noch eine Lichtprobe

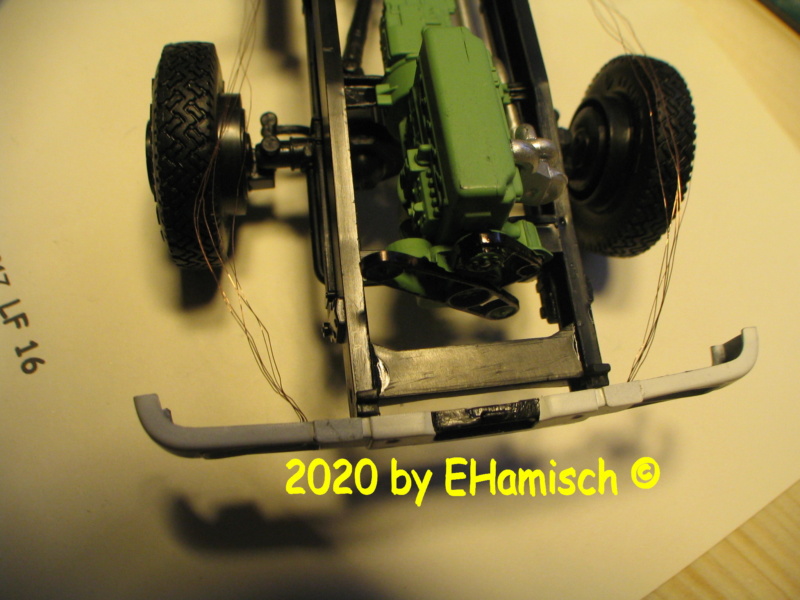

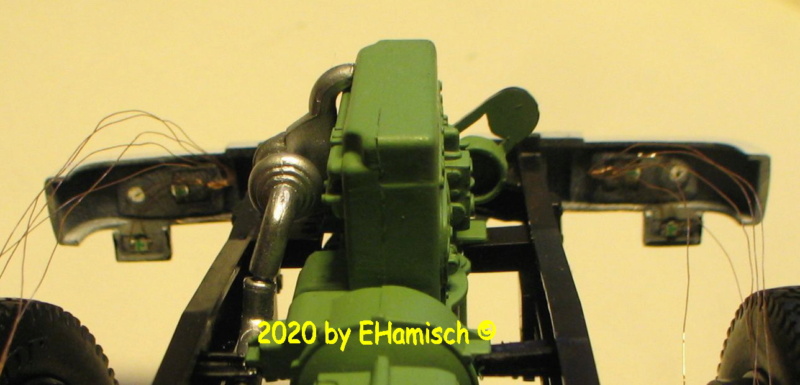

Die LED-Drähte habe ich im Inneren des Rahmens verlegt.





So das war es für heute.
Fortsetzung folgt

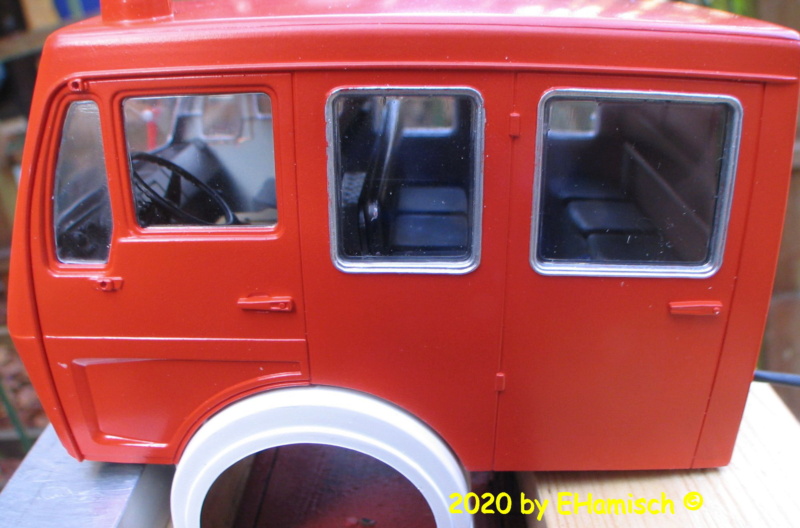

Ich habe die Kabine fertig lackiert und die hinteren Fensteröffnungen silberfarben gestrichen.












Umrandung der Frontscheibe

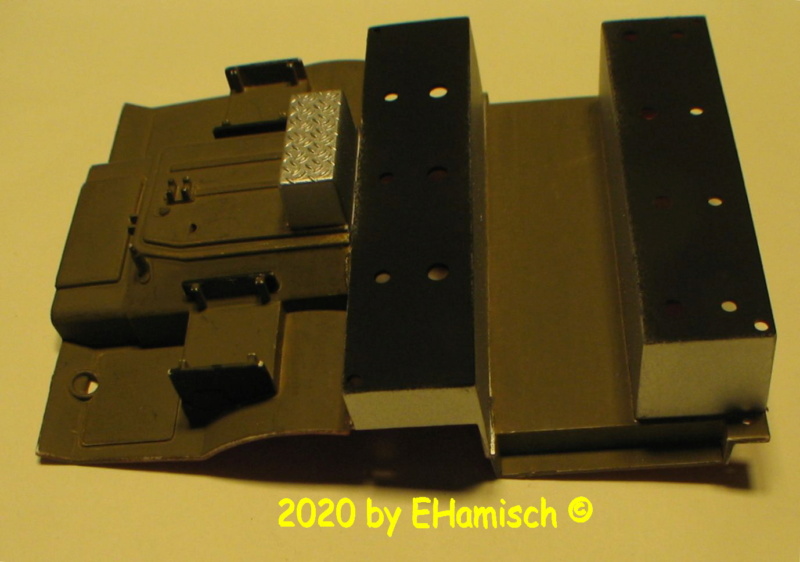

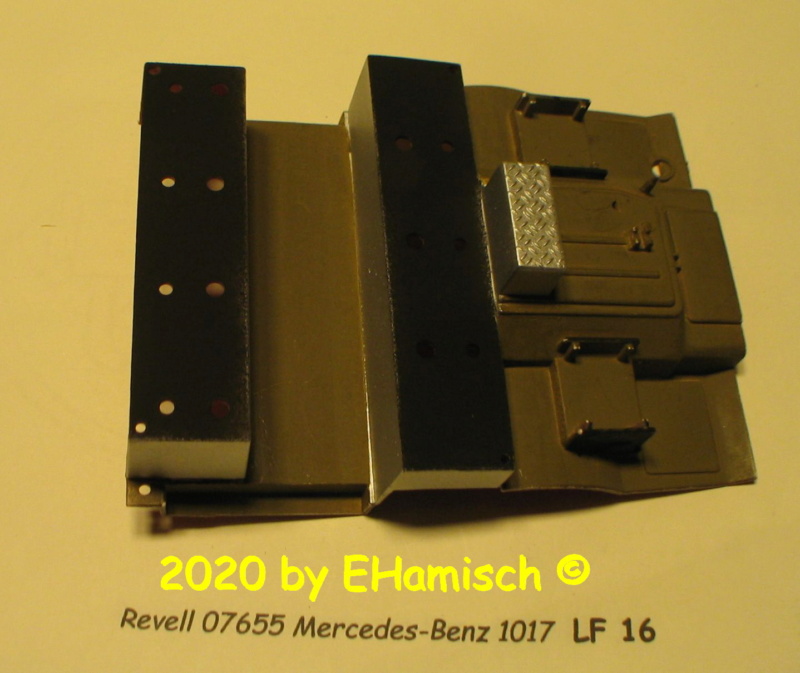

Die Sitze sind auf der Bodenplatte eingeklebt




Hier noch das Kühlergrill

Große Gratulation, Egbert! Sauber lackiert. Fensterrahmen, Innenleben, Beleuchtung und, und, und... Eine Freude anzuschauen!

Gruß Michael (maxl)

Danke Micha

Heute wieder paar Bilder.

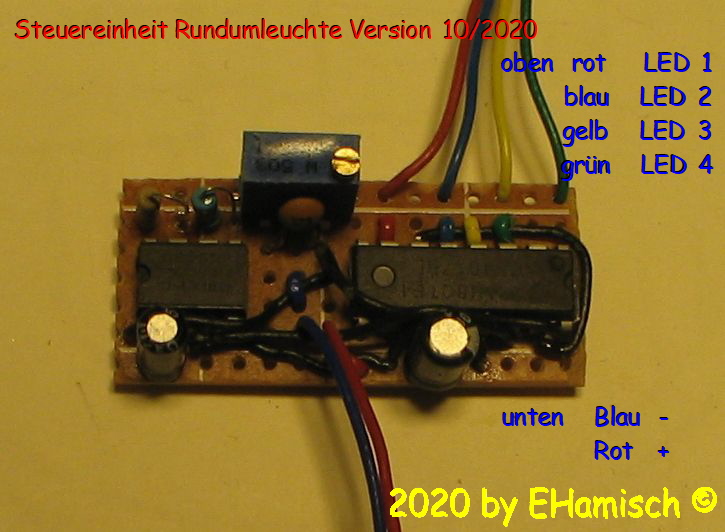

Das ist die Steuereinheit für die Rundumleuchten


Hier sind die Innenbeleuchtung der Kabine und die Durchführungen der Rundumleuchten zu sehen.

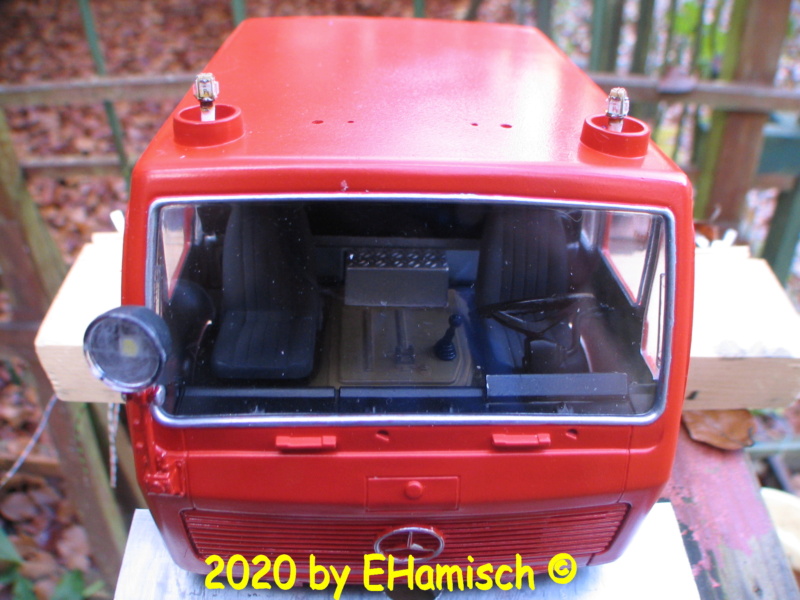

Und hier mal die Kabine provisorisch aufgesetzt


Hier sind die Kabel gebündelt unter den hinteren Sitzen


Hier ist alles verdrahtet und mit Heißkleber fixiert.


Hier noch drei Bilder von der Kabine. Sie wird erst auf das Fahrgestell montiert, wenn der Gerätekoffer fertig gebaut ist.

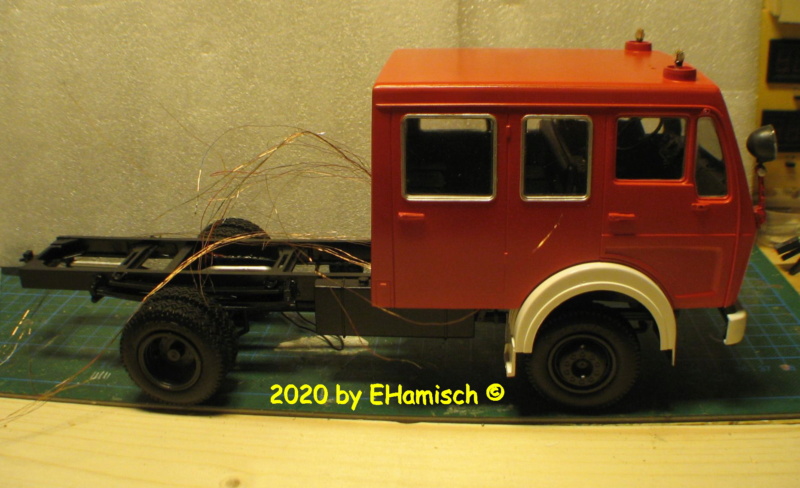

So es hat sich wieder etwas getan. Ich habe die Kabine auf das Fahrgestell aufgeklebt, weitere Drähte verlegt, und mit dem Bau des Geräteraums begonnen.

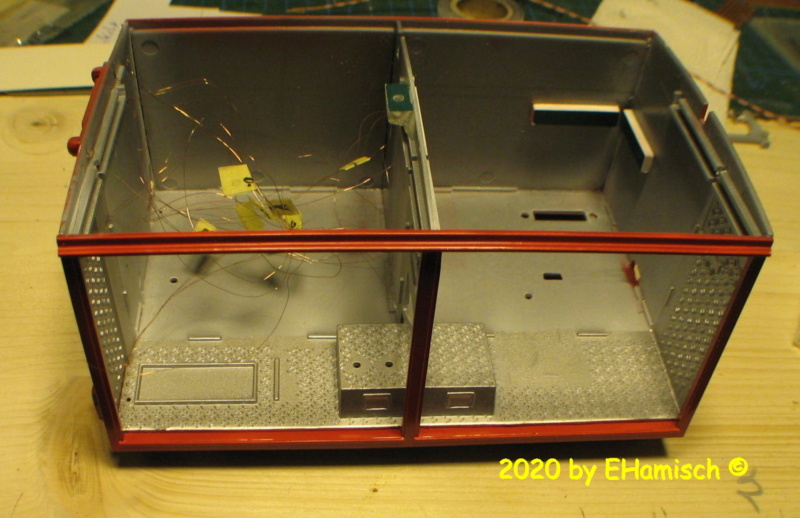

Im Geräteraum Im Bild oben links habe ich paar Streben eingeklebt, wo später die Platinen für die Warnblinker und Blitzer eingebaut werden.


Hier mal ein Teil der eingebauten Geräte.


Die eingeklebten Leiterplatten. rechts Blitzer links Warnblinker. In der Mitte habe ich eine Halterung mit Gewinde (grünes Teil) eingeklebt, weil ich das Dach nur mit einer Schraube fixiere, um notfalls noch an die Elektronik ran komme.


Ein Bild von der Platine mit allen LED-Vorwiderständen

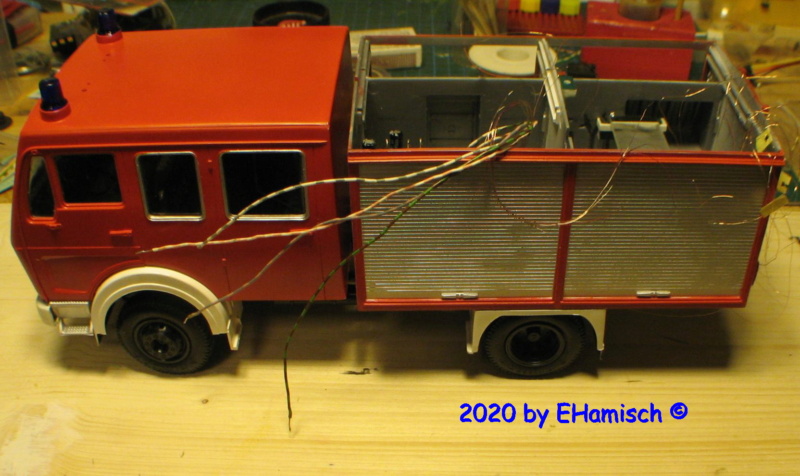

Der Koffer ist auch aufgeklebt, und weitere Drähte gezogen. Im linken Bereich habe ich die Halterung für die Widerstandsplatine eingeklebt.




Demnächst wird alles verdrahtet, danach werden die restlichen Teile eingebaut

Ist ja wieder ein sehr ehrgeiziges Projekt, Egbert!

Die ganze Verkabelung würde mich ja zur Verzweiflung treiben, Egbert, aber du löst das ganz souverän! Gefällt mir!

Gruß Michael (maxl)

John-H. schrieb:Ist ja wieder ein sehr ehrgeiziges Projekt, Egbert!

Vielen Dank John
Ich gebe mein Bestes, und merke, dass es mit jedem Projekt besser wird.

maxl schrieb:Die ganze Verkabelung würde mich ja zur Verzweiflung treiben, Egbert, aber du löst das ganz souverän! Gefällt mir!

Gruß Michael (maxl)

Ich habe da auch schon Fehler gemacht. Beim Benz 230G hatte ich zwei LED´s abgefackelt, und mußte sie ersetzen. Ich hoffe, Schö, dass es Dir gefällt

Moin Egbert,
Wow eine echt schöne Augenweide. Würde allein bei den ganzen Kabeln den Überblick verlieren
Auch sehr schön lackiert und die Details ausgearbeitet

Tobe-in-style schrieb:Moin Egbert,
Wow eine echt schöne Augenweide. Würde allein bei den ganzen Kabeln den Überblick verlieren
Auch sehr schön lackiert und die Details ausgearbeitet

Freu mich, dass es Dir gefällt. Ich nabe mit den drähten auch einen Fehler gemacht, und habe eine LED des Frontscheinwerfers abgeraucht. Die musste ich aufwendig erneuern. Aber Fehler passieren.

Ich hatte in der Widerstands-Platine einen Denkfehler, und dadurch gleich die erste LED abgefackelt. Ich musste sie erneuern. Es war etwas aufwendig, weil ich sie von vorn einbauen musste, weil hinten noch Drähte von anderen LED´s fest verklebt lagen.
Da habe ich die Stoßstange vorsichtig aufgeschliffen und die LED eingeklebt. Der Rest wird noch verspachtelt und dann kommen die Lampengläser drüber.

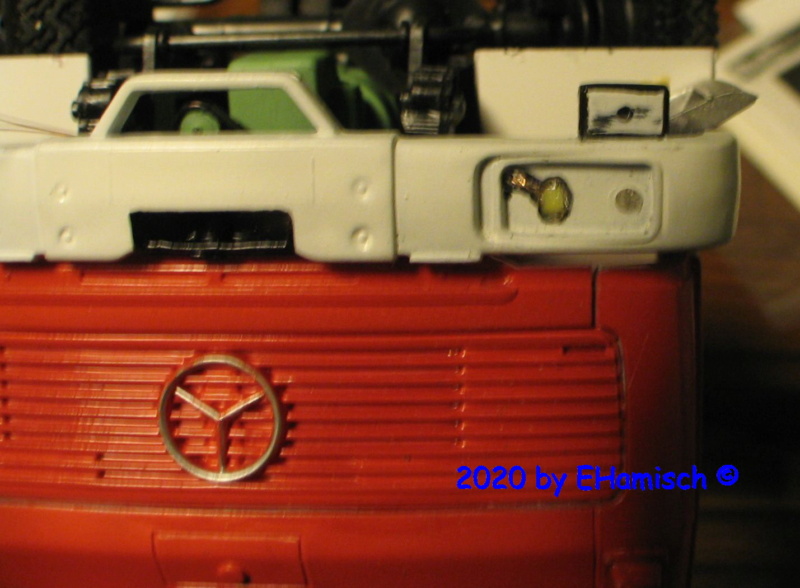

Hier ein Bild der neuen LED


Die neue Widerstands-Platine

Fehler dürfen auch passieren wir sind ja nur Menschen. Aber wenn man es früh merkt kann man es verbessern und nachher merkt es keiner. Der Weg ist das Ziel wenn's Ergebnis stimmt hast alles richtig gemacht und das ist das was zählt

Heute habe ich weiter an der Beleuchtung gebaut, und mich durch die Drähte gefitzt. Es wurden 31 LED`s verbaut, und alle leuchten. Jetzt geht es mit Bau des Fahrzeuges weiter. Aber jetzt Bilder vom Baufortschritt.

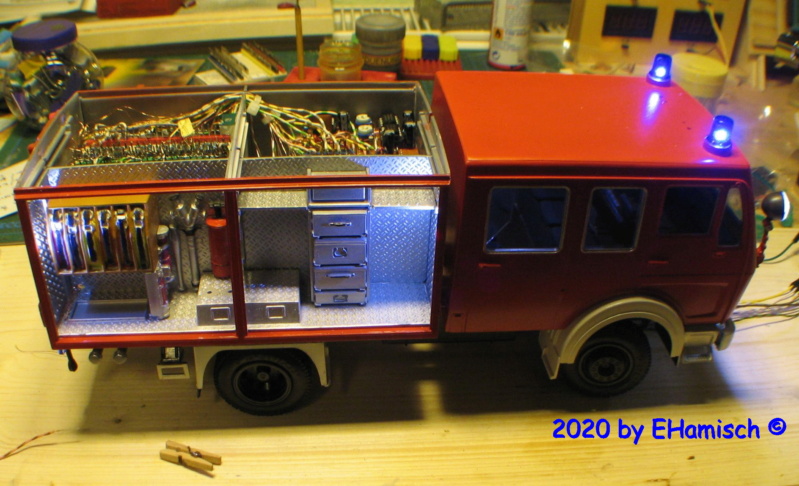

So sieht es im Inneren des Geräteraums aus, Widerstände, Platine für Warnblinker und Blitzen, sowie das Anschlu8kabel


Das war es wieder für heute.
Fortsetzung folgt

Das sieht ja aus wie in einem Fernmelde-Kofferaufbau, Egbert!

Nee, im Ernst - ist schon immer bewundernswert,
wie aufwändig Du die Fahrzeuge 'elektrifizierst'!


Gruß - Jörg -

Es freut mich. dass es Dir gefällt.

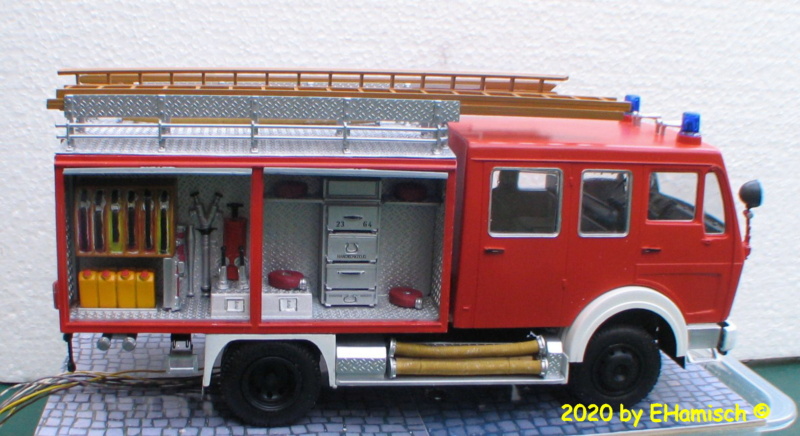

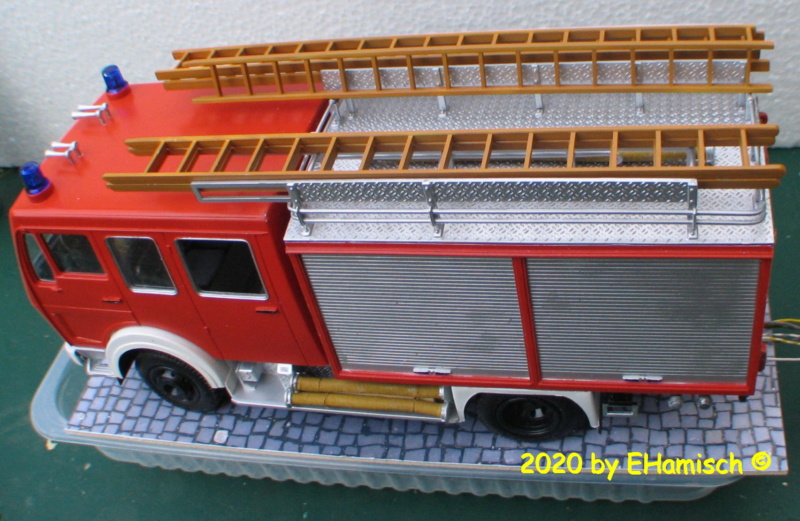

Heute wieder paar Bilder. Der Bau ist zum größten Teil abgeschlossen. Es fehlen nur noch paar Anbauteile, wie Spiegel, Leiter ... . Die werden erst angebaut, wenn das Fahrzeug in der Vitrine steht. Die Leitern sind nur aufgelegt.

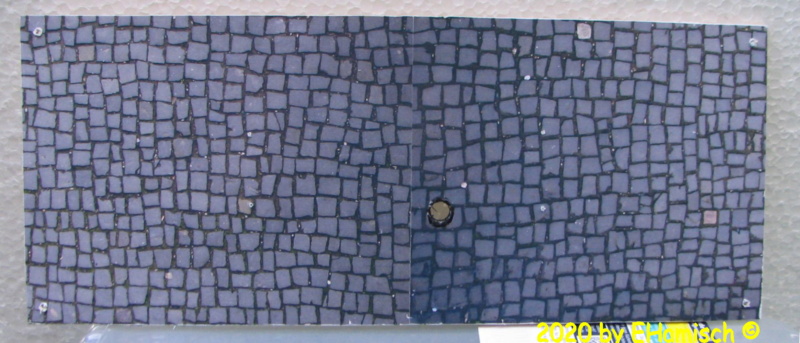

Hier die Grundplatte, au der dann das Fahrzeug steht.

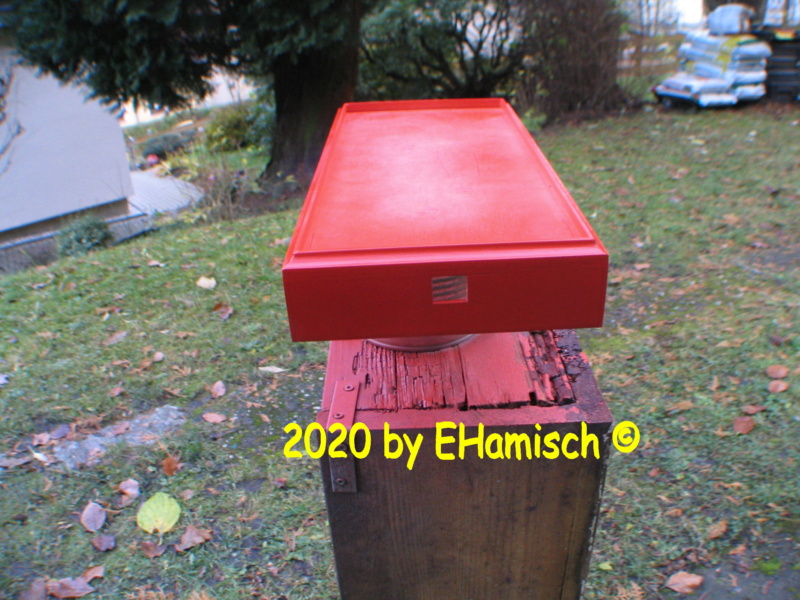

Und jetzt noch das Unterteil der Vitrine.

Sehr schön das Modell. Und man sieht nix von der verbauten Elektronik.
Ist das Loch in der Grundplatte für den Schalter?

Tobe-in-style schrieb:Sehr schön das Modell. Und man sieht nix von der verbauten Elektronik.
Ist das Loch in der Grundplatte für den Schalter?

Nein, da gehen die Kabel zur Ansteuerung durch Insgesamt 8 Drähte, 6 geschaltene und + und -.

Das viereckige Loch im Vitrinen-Unterteil ist für den Anschluss-Stecker des Steuergerätes.

Hier noch zwei Bilder von den Anschlüssen.
RJ45-Stecker 8-polig mit angesteckten Fahrzeug-Kabeln


RJ45 Stecker 8-polig auf Adapter gelötet

Hallo, die letzten Teile sind eingebaut, Fahrzeug auf dem Sockel positioniert, Leitungen angeschlossen und fertig. Ich muss nur noch die Haube bauen.
Hier mal die Lichtfunktionen.
