Forschungsschiff OGS EXPLORA, 1:100

Moin Reinhard

Ne tolle und knifflige Arbeit,  auch die Beleuchtung gefällt mir.

Und weitermachen.

Hallo miteinander,
danke für eure Meinungen. Ich freue mich über jede Kritik. Nur daraus kann ich lernen und langsam aber stetig versuchen besser zu werden. Was nicht immer einfach ist bei uns jungen Alten.

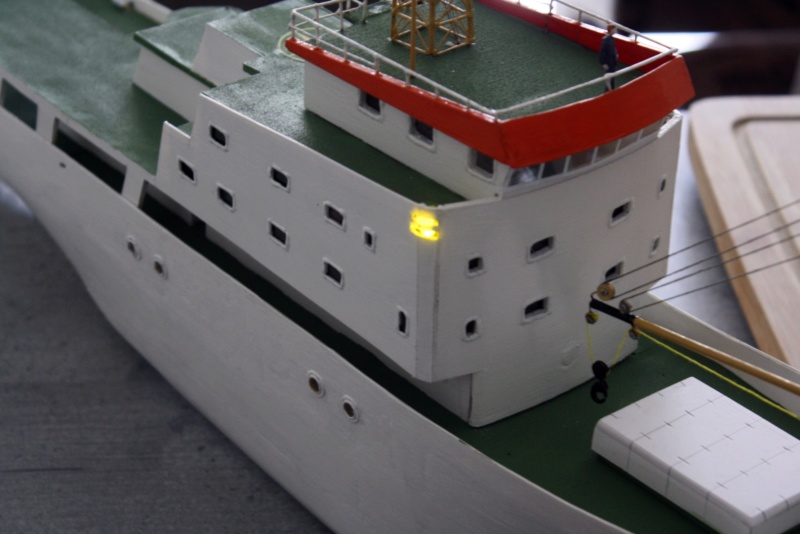

Heute werde ich mir die Positionsleuchten zur Brust nehmen. Habe es immer etwas weggeschoben weil sie echt sehr knibbelig sind, später mehr dazu.

Hallo Modellbau Freunde,
an den äußersten Enden der Antenne befindet sich tatsächlich eine weitere Pos. Leuchte (hab ich bei großen Schleppern auch schon gesehen). Ob ich diese noch einbauen werde weiß ich noch nicht. Im Modell hingegen habe ich diese inzwischen eingebaut.





Achterschiffs habe ich auch etwas (Messingrohr) gebaut, was das ist weiß ich leider nicht.
Vieleicht kennt jemand von euch die Funktion, an Steuerbord kommt das gleiche.





tschüssi bis später.........

Moin Reinhard

Könnte eine Art Ausleger sein. Wenn ich das richtig sehe kann man es auskappen , oder ?

Moin Wolle,
ja man kann diese Teile bis auf Oberkante Schiffsboden in Richtung Wasser runter fahren. Wofür nur, zu welchem Zweck????? Schau mal bitte das Original an.......

Moin Reinhard

Das muss irgend ein Ausleger sein, aber wofür  ???

.......ein Ausleger mit Steighilfen!?
hmmmmmmmmmmm, grübel, grübel.....................

Könnte es ein Auleger sein,
mit dem man Bojen einholen kann

....und wieder ist ein Tag zu Ende. Ich habe eine Kleinigkeit gebaut, den Ausleger Steuerbord und das Gestell achtern, aber seht selber:

sehr schick Reinhard
sind das auch Druckteile?

Nein, es sind keine Druckteile.

Ich schaue Dir weiter gespannt zu.

Moin liebe Kameradinnen und Kameraden,
danke für eure Reaktionen.  Ich baue das Modell zum großen Teil nach Fotos und als Hilfe für die richtige Größe nach der Vorlage des kostenlosen Downloads aus dem Forum. Nur die kleinsten Teile wie Treppen, Leitern etc. kaufe ich zu. Alles andere ict noch echte Modellbauer arbeit. Daher auch viele kleine Lücken die ich gespachtelt habe. Die Reling z.B. ist jeden Millimeter selbst gelötet (1:100), oder die Fenster ausschneiden und die Rahmen. Figuren aus China in europäische Figuren verwandeln ist schon fast Chirugen........................

Bilgenpumpe schrieb:Nein, es sind keine Druckteile.

 Habe dir ´ne PN geschickt, über Antwort würde ich mich freuen, danke!

Michael schrieb:sehr schick Reinhard
sind das auch Druckteile

Moin Michael,
im letzten Bild ist die Leiter zugekauft, ohne 3D Drucker für mich nicht selber machbar.

Plastikschiff schrieb:an den äußersten Enden der Antenne befindet sich tatsächlich eine weitere Pos. Leuchte (hab ich bei großen Schleppern auch schon gesehen).

Was das für Lampen sind und welche Funktion zugedacht ist kann man auf den Bildern nicht erkennen.
Es gibt aber für Schiffe internationale Lichtführungen die auf bestimmte Situationen hinweisen.
Das Forschungsschiff hat bedingt durch ihre Aufgaben eine vorgegebene Lichterführung zu setzen. Siehe Dir das mal unter diesem Link an.

Code:

https://de.wikipedia.org/wiki/Lichterf%C3%BChrung

Gruß Helmut

Hallo Helmut,
es gibt so viele Sonderregelungen. Für mich zu viele, die Lampen an der Antenne lasse ich weg. Ist auch so schon schwierig
genug. So viel von mir noch zum Thema Pos. Lampen in der Antennen Anlage.

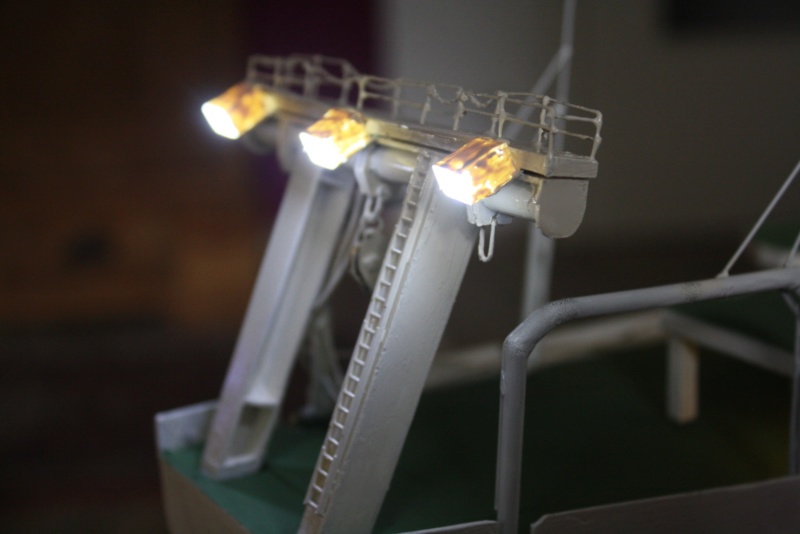

Die Arbeitsbrücke achterschiffs ist soweit fertig.  Die Strahler wie beim Original habe ich selber gebastelt. Das Gehäuse aus
ehemaligen Steche Hülsen. 5 mm LEDs flach geschliffen und mit Epoxi eingegossen und dan so weit runter geschliffen wie
eben möglich. Die Halterungen aus Blechresten gelötet. alle + Kontakte hoch, die - Kontakte runter gebogen.
Alle + Kontakte miteinander verbinden, das gleiche mit den - Polen. Jetzt muß ich noch eine Lösung finden die beiden Kabel
unter Deck nach mittschiffs zu bekommen.

Moin Reinhard

Haste klasse hinbekommen,  und das mit der Kabelverlegung bekommst du auch noch hin, da bin ich mir sicher.

Moin Wolle,
ich danke dir. Hier mal Fotos aus der letzten Nacht.

Wie es unter dem Link zu sehen ist wären das rote Leuchten gewesen.
Es wäre ein manövrierbehindertes Fahrzeug, ein „Fahrzeug, das durch die Art seines Einsatzes behindert ist.
Wenn es nicht mehr geht dann lass es einfach weg. Wer weis ob Du überhaupt Nachts ans Wasser kommst.
Na dann viel Erfolg beim weiteren Ausbau.

Gruß Helmut

Moin zusammen,
ich habe die Revisionsöffnung über den Ruderhorn wieder geöffnet. Dadurch gelang es mir die Kabel der Brücken Beleuchtung mit einer Schlinge bis zur Mitte das Rumpfes zu ziehen. Danach habe ich die große Schlauch/Kabel Trommel mit ihrem Gestell gefertigt.

Moin Reinhard

Ich wusste doch das du das Problem mit den Kabeln aus der Welt schaffst.

Die Kabeltrommel hast du sauber hinbekommen.

Respekt
Mfg Günther

Hallo Helmut,
danke für deine Information. Wenn mir noch etwas einfällt werde ich die roten LEDs an der Antennen Anlage noch anbringen. Müssten hal noch kleiner sein als 1,8er.
He Wolle und Günter,
danke für euer Lob. Wenn man fast einen ganzen Tag an so einem Teil gebastelt hat und es dann anschaut sollte man eigendlich zufrieden sein. Immerhin sind es 23 Teile die erst mal gefertigt werden müssen welche nach dem Lack so ausschauen.

Heute habe ich die beiden Schornsteine gebastelt und die Raucherzeuger eingebaut.

Hmmmmmmm... irgendwie ist mir der Brückenbereich vom Schiff zu hell beleuchtet, da wird doch meist abgedunkelt, damit sich die Augen da auf die Dunkelheit einstellen können... Auf jeden Fall aber bitte noch die Schornsteine lackieren, vor allem den Auslass der Raucherzeuger. Die "Ösen" stören da regelrecht im Blick.
Ansonsten bisher eine gute Arbeit!

Moin Reinhard,

ja, die Raucherzeuger würde ich auch noch schwarz lackieren.

Sag mal, was ist das für ein Teil?
