Hermione La Fayette 1780 / Artesania Latina

Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am Di 14 Dez 2010, 17:43

Hallo

Heute ist mein "Übungsbausatz" angekommen. Ich war angenehm von dem Bausatz überascht, was ja nicht schwer ist, ist ja mein erster.
Sehr viele Metallteile von den Kannonen, Rettungsboote und jedemenge Beschlagteile. Aber seht selbst. Die Abmessungen des Kartons sind 70 X 50 X 10 cm.

Hermione La Fayette 1780 / Artesania Latina Karton10

Hermione La Fayette 1780 / Artesania Latina Karton12

Hermione La Fayette 1780 / Artesania Latina Karton13

Hermione La Fayette 1780 / Artesania Latina Karton14

Hermione La Fayette 1780 / Artesania Latina Karton15

Hermione La Fayette 1780 / Artesania Latina Karton16

Hermione La Fayette 1780 / Artesania Latina Karton17

Hermione La Fayette 1780 / Artesania Latina Karton18

Hermione La Fayette 1780 / Artesania Latina Karton19

Hermione La Fayette 1780 / Artesania Latina Karton20

Hermione La Fayette 1780 / Artesania Latina Karton21

Hermione La Fayette 1780 / Artesania Latina Karton22

Sobald ich angefangen habe gibt es mehr

Ciao Wilfried


Diskussion

http://modellbauer.forumieren.com/diskussionen-zu-den-bauberichten-f215/diskussion-hermione-la-fayette-1780-artesania-latina-t6365.htm


Zuletzt von Babbedeckel-Tommy am Di 14 Dez 2010, 18:46 bearbeitet; insgesamt 2-mal bearbeitet (Grund : Diskussionslink eingefügt. - Gruß Tommy)
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Der Rumpf

Beitrag von Will am Di 14 Dez 2010, 19:51

Los gehts.

So der Rumpf ist angefangen, es lies sich alles sehr leicht aus dem Holzbrett lösen. Es wurde ein Wasserschneider benutzt um die Spanten zuzuschneiden, also keine Schwarzen Kanten. Die Passgenauigkeit ist sehr gut und das Material ist anderthalb mal so stark wie bei der Victory und leichter. Ich brauchte ca. 30 Minuten für das Grundgerüst, es ist aber nur zusammengesteckt. Die Anleitung ist gut verständlich wenn auch Fachbegriffe wie Apostel usw. benutzt werden aber dank der Bebilderten Anleitung ist das kein Problem, im Gegenteil man lernt noch was. Und jetzt was für den Spanner in uns, Bilder.

Hermione La Fayette 1780 / Artesania Latina Rumpf110

Hermione La Fayette 1780 / Artesania Latina Rumpf210

So das wars erst mal jetzt betreibe ich was Sport, Extrem Couching. Very Happy

Ciao Wilfried

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Die Decks

Beitrag von Will am Do 16 Dez 2010, 19:39

Die nächsten Bilder sind da, Beide Dedcks eingepasst, nich geklebt. Unteres Deck eingebaut und angefangen es zu beplanken.

Hermione La Fayette 1780 / Artesania Latina Rumpf311

Hermione La Fayette 1780 / Artesania Latina Rumpf411

Hermione La Fayette 1780 / Artesania Latina Rumpf511

Hermione La Fayette 1780 / Artesania Latina Rumpf611

Hermione La Fayette 1780 / Artesania Latina Rumpf710

Ciao Wilfried

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Die Decks

Beitrag von Will am Fr 17 Dez 2010, 19:55

So das untere Deck ist fertig. ABER.....

Erster Fehler der Anleitung, leider widersprechen sich die Foto- und die Textanleitung teilweise, in der Textanleitung steht nur "Beplanken Sie das untere Deck mit den Leisten 24" wie das auszusehen hat kein Ton. Also schaute ich in die Fotoanleitung, das Resultat seht ihr ja, versetzte Stücke wie auf den Fotos, aber leider falsch wie sich später rausstellte. Den als ich in der Anleitung wegen des Beplankens des Oberdecks las, das nur die erste Planke in der Mitte an einem stück verlegt wird und der Rest in 10 bis 12 cm Stücke Suspect (10 bis 12 ??? scratch ) und in der Fotoanleitung das ganze Oberdeck jedoch mit ganzen Leisten Beplankt war ging ich ins Internet Recherchieren, Resultat, Unter- und Oberdeck sind mit ganzen Planken verlegt. Rausreißen werde ich die Unterdeckplanken aber nicht, muss ich halt mit Leben. :traurig1:

Ich musste allerdings auch den ersten kleinen Fehler ausbessern, die beiden unteren Deckplatten reichten leider nicht bis ans äußere Ende der Spanten links und rechts, also musste ich etwas auffüttern damit ich auch bis außen Beplanken konnte. Das musste sein da man diesen Bereich später sieht, dort kommen Kanonen in die Stückpforten. Und da dort nur noch die äußere Beplankung hin kommt hätte ich dort einen unschönen Spalt gehabt.


Hermione La Fayette 1780 / Artesania Latina Rumpf810

Hermione La Fayette 1780 / Artesania Latina Rumpf910

Ciao Wilfried evil or very mad

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Re: Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am Sa 18 Dez 2010, 15:10

So das Deck ist Lackiert und da ich die neue Kamera ausprobieren möchte hier ein Bild.

Hermione La Fayette 1780 / Artesania Latina Rumpf111

Ciao Wilfried

Diskussion

Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Die Decks Finale

Beitrag von Will am Fr 24 Dez 2010, 00:22

Weiter gehts mit dem Oberdeck. Viel zu sagen gibts nicht, deshalb hier die Bilder.


Der Anfang ist gemacht, beim Oberdeck sind die Leisten 12cm lang.
Hermione La Fayette 1780 / Artesania Latina Rumpf112
Hermione La Fayette 1780 / Artesania Latina Rumpf113

Endspurt.
Hermione La Fayette 1780 / Artesania Latina Rumpf114
Hermione La Fayette 1780 / Artesania Latina Rumpf115


Finale. Das Unterdeck hat jetzt seine zweite Lackierung, Seidenmatt.
Das Oberdeck die erste Lackierung.
Hermione La Fayette 1780 / Artesania Latina Rumpf116
Hermione La Fayette 1780 / Artesania Latina Rumpf117

Das ist es mal wieder, dann wünsche ich euch allen schöne Festtage, bis die Tage.

HoHoHo Wilfried Very Happy

Diskussion

Zur Diskussion


Zuletzt von John-H. am Fr 24 Dez 2010, 00:33 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Link eingefügt!)
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Rumpfbeplankung 1

Beitrag von Will am Sa 25 Dez 2010, 13:13

Frohe Weihnachten alle zusammen erstmal.

Und jetzt zu meinen ersten Erfahrungen mit 2mm Planken.

1. Plankenzange von DeAgostini. Bei 1mm ok, geht so. Bei 2mm nur noch bruch, also weg damit.

2. Nasse Planken, habe ich noch nie gemacht also steckte ich die Ramin Leisten 2 Stunden in warmes Wasser.
Hermione La Fayette 1780 / Artesania Latina Planke13

Danach spannte ich die Leisten über eine Allutasse. Von 5 Leisten brachen 2, also werde ich sie noch länger einweichen, es kann aber auch an den Leisten liegen, mal sehen.
Hermione La Fayette 1780 / Artesania Latina Planke11

Und anschließend legte ich das ganze auf die Heizung zum trocknen über Nacht. Und so sieht das Ergebnis aus.
Damit kriege ich den Bug hin, habe es schon mal angelegt und passte.
Hermione La Fayette 1780 / Artesania Latina Planke12

So das wars erstmal wieder.

Cioa Wilfried.

Diskussion

Zur Diskussion.
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Rumpfbeplankung 2

Beitrag von Will am Mo 03 Jan 2011, 15:50

Hallo und ein Frohes Neues Jahr.

Weiter gehts mit den Planken, also die hellen Ramin Leisten lissen sich gut biegen nachdem ich sie einen ganzen Tag im Wasser lies. Die dunklen Sapelly Leisten lassen sich nur nach dem Wässern mit dem Lötkolben in Form bringen. Als alle trocken waren gings auch schon los, Holzleim drauf und dann in Position gebracht und mit Nägeln Fixirt, die Nagellöcher lassen sich mit Zahnstochespitzen vor dem schleifen stopfen. Bei den dunklen Sapelly Leisten muß man die Zahnstocher über nacht in dunkle Beize legen.

Hermione La Fayette 1780 / Artesania Latina Planke10
Hermione La Fayette 1780 / Artesania Latina Planke11
Hermione La Fayette 1780 / Artesania Latina Planke12
Hermione La Fayette 1780 / Artesania Latina Planke13
Hermione La Fayette 1780 / Artesania Latina Planke14
Hermione La Fayette 1780 / Artesania Latina Planke15
Hermione La Fayette 1780 / Artesania Latina Planke16

Und als ich jetzt mit den Sapelly Leisten anfangen wollte kamm das.....
Hermione La Fayette 1780 / Artesania Latina Hammer10

Jetzt komme ich erstmal nicht weiter ohne Hammer, das problem, wo kriege ich so nen kleinen Hammer her.

Ciao Wilfried

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Re: Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am Mi 31 Aug 2011, 17:15

Hallo,

nach längerer Pause geht es hier mal weiter.

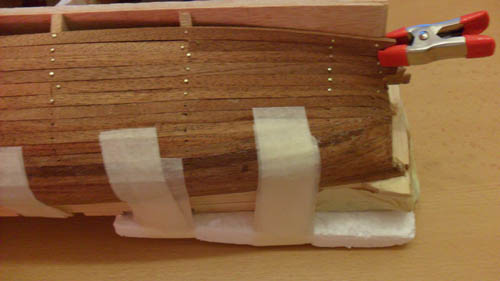

Da ich zurzeit auf neues Material warte bei der Victory konnte ich in den letzten Tagen mit dem beplanken des Rumpfes fortfahren.
Hermione La Fayette 1780 / Artesania Latina Planke10
Hermione La Fayette 1780 / Artesania Latina Planke11
Hermione La Fayette 1780 / Artesania Latina Planke12

Sobald der Rumpf zu ist gibt es neue Bilder. So richtig interessant wird es sowieso erst dann da ich ein paar Änderungen vornehmen muss.

Ciao Wilfried

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Re: Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am Mo 05 Sep 2011, 12:54

So Endspurt.

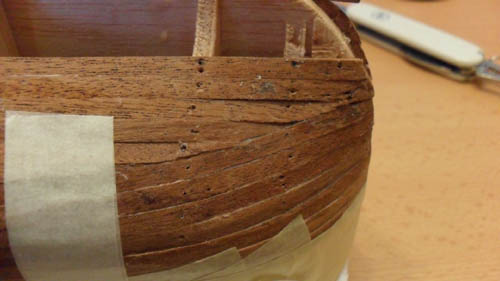

Manchmal muss ich nach dem Trocknen feststellen das sich doch was verzogen hat.
Hermione La Fayette 1780 / Artesania Latina Rumpf210

Damit ich beim Schleifen nicht zuviel Runterschmirgeln muss fülle ich die Stellen mit 0,5 Furnierleisten auf.
Hermione La Fayette 1780 / Artesania Latina Rumpf211

So sieht's nach dem Schleifen aus.
Hermione La Fayette 1780 / Artesania Latina Rumpf216

Das mache ich auch mit dünnen Spalten, nach dem einsetzen des letzten Stücks.
Hermione La Fayette 1780 / Artesania Latina Rumpf213

Jetzt nur noch der Kiel und fertig.
Hermione La Fayette 1780 / Artesania Latina Rumpf214
Hermione La Fayette 1780 / Artesania Latina Rumpf215

Ciao Wilfried

Diskussion
Zur Diskussion
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Re: Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am So 11 Sep 2011, 17:35

Nach dem anbringen der Wasserliniengänge musste ich vorne ein stück ausschneiden damit der Delfin in der richtigen Höhe sitzt.
Hermione La Fayette 1780 / Artesania Latina Rumpf217
Hermione La Fayette 1780 / Artesania Latina Rumpf218

Den oberen Wasserliniengang habe ich entgegen der Anleitung etwa 2mm Tiefer angebracht damit es so wie beim Nachbau in Frankreich aussieht.
Hermione La Fayette 1780 / Artesania Latina Rumpf219

Dafür musste ich auch im mittleren bereich das Schanzkleid mit einer dünnen 1mm leiste unterfüttern.
Hermione La Fayette 1780 / Artesania Latina Rumpf310

So sollte es nach der Anleitung aussehen
Hermione La Fayette 1780 / Artesania Latina Rumpf312

Uns so sieht das ganze Vorne aus..
Hermione La Fayette 1780 / Artesania Latina Rumpf313

anstelle so.
Hermione La Fayette 1780 / Artesania Latina Rumpf314

Anschließend habe ich eine Seite fertig gemacht. Das Gelände war bis jetzt das Komplizierteste an dem Schiff.
Hermione La Fayette 1780 / Artesania Latina Rumpf311

Ciao Wilfried

Diskussion
Zur Diskussion


Zuletzt von Will am So 11 Sep 2011, 17:58 bearbeitet; insgesamt 2-mal bearbeitet (Grund : Link eingefügt!)
Will
Will
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Hermione La Fayette 1780 / Artesania Latina Empty Re: Hermione La Fayette 1780 / Artesania Latina

Beitrag von Will am Mo 05 Jun 2017, 00:10

Ich habe mich mal wieder der Hermione nach Laaannnngggeeer Baupause gewidmet.

Nachdem ich die Farbgestaltung des Nachbaus in Frankreich gesehen hatte, gefiel mir das so gut das ich mich Entschloss es auch so zu machen.

Als erstes musste ich die Wasserliniengänge wieder entfernen und entsprechend dem Nachbau anpassen.
Hermione La Fayette 1780 / Artesania Latina Rumpf313

Hermione La Fayette 1780 / Artesania Latina Rumpf311

Auch der Heckspiegel wurde einem Umbau unterzogen.
Hermione La Fayette 1780 / Artesania Latina Rumpf314

Hermione La Fayette 1780 / Artesania Latina Rumpf315

Danach kamm Farbe ins Spiel.
Hermione La Fayette 1780 / Artesania Latina Rumpf312

Das Oberdeck bekamm auch Farbe ab, wie der Nachbau.
Hermione La Fayette 1780 / Artesania Latina Rumpf313

Hermione La Fayette 1780 / Artesania Latina Rumpf412

Hermione La Fayette 1780 / Artesania Latina Rumpf411

Hermione La Fayette 1780 / Artesania Latina Rumpf410

Hermione La Fayette 1780 / Artesania Latina Rumpf412

Die Fenster habe ich am PC angefertigt, ausgedruck, mit Klarsichtfolie (Tesa) überzogen, ausgeschnitten und aufgeklebt.
Hermione La Fayette 1780 / Artesania Latina Rumpf417

Hermione La Fayette 1780 / Artesania Latina Rumpf415

Hermione La Fayette 1780 / Artesania Latina Rumpf413

Hermione La Fayette 1780 / Artesania Latina Rumpf414

Hermione La Fayette 1780 / Artesania Latina Rumpf416

Als nächstes werde ich mich an die Masten machen.

Ciao Will
