K.Bay.Sts.B. B V Nordgau Empty K.Bay.Sts.B. B V Nordgau

Beitrag von AlfredErnst So 28 Nov 2010, 23:53

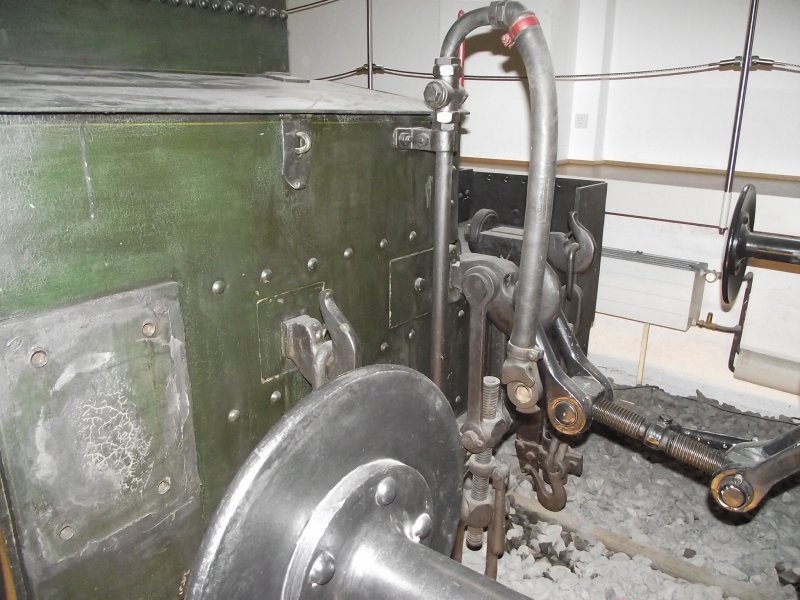

Auch so eine Alte Lokomotive beginne links hinten nach vorne.

K.Bay.Sts.B. B V Nordgau 2010_651

K.Bay.Sts.B. B V Nordgau 2010_652

K.Bay.Sts.B. B V Nordgau 2010_653

K.Bay.Sts.B. B V Nordgau 2010_654

K.Bay.Sts.B. B V Nordgau 2010_655

K.Bay.Sts.B. B V Nordgau 2010_656

K.Bay.Sts.B. B V Nordgau 2010_657

K.Bay.Sts.B. B V Nordgau 2010_658
AlfredErnst
AlfredErnst
Foren - Reporter
Foren - Reporter


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von AlfredErnst So 28 Nov 2010, 23:58

Ab den vierten Bild wird es Intersant, da diese Lokomotive auf der rechten Seite halb Aufgeschniten wurde das man sieht wie es im inneren ist.

K.Bay.Sts.B. B V Nordgau 2010_659

K.Bay.Sts.B. B V Nordgau 2010_660

K.Bay.Sts.B. B V Nordgau 2010_661

K.Bay.Sts.B. B V Nordgau 2010_662

K.Bay.Sts.B. B V Nordgau 2010_663

K.Bay.Sts.B. B V Nordgau 2010_664

K.Bay.Sts.B. B V Nordgau 2010_665

K.Bay.Sts.B. B V Nordgau 2010_666
AlfredErnst
AlfredErnst
Foren - Reporter
Foren - Reporter


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von AlfredErnst Mo 29 Nov 2010, 00:02

Weiter mit der Innenansicht.

K.Bay.Sts.B. B V Nordgau 2010_667

K.Bay.Sts.B. B V Nordgau 2010_668

K.Bay.Sts.B. B V Nordgau 2010_669

K.Bay.Sts.B. B V Nordgau 2010_670

K.Bay.Sts.B. B V Nordgau 2010_671

K.Bay.Sts.B. B V Nordgau 2010_672

K.Bay.Sts.B. B V Nordgau 2010_673

K.Bay.Sts.B. B V Nordgau 2010_674
AlfredErnst
AlfredErnst
Foren - Reporter
Foren - Reporter


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von kaewwantha Mo 29 Nov 2010, 07:38

Hallo Alfred,
vielen Dank für die tollen Bilder.
kaewwantha
kaewwantha
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von Babbedeckel-Tommy Mo 29 Nov 2010, 10:34

Hallo Alfred,

vielen Dank für die Bilder! Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von Frank Kelle Mo 29 Nov 2010, 11:55

Danke für die Bilder Alfred!
An DIE Maschine kann ich mich gar nicht erinnern... den aufgeschnittenen Glaskasten hatte ich damals fotografiert (den hat es meines Wissens ja auch beim Brand damals erwischt), aber DIE nicht... Ich weiß gar nicht, ob die damals im Museum war - einen Museumsführer habe ich mir als armer Tramper-Monatsticket-Eisenbahnreisender nicht geleistet...
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von Babbedeckel-Tommy Mo 29 Nov 2010, 14:11

Hallo Frank,

diese Lok steht jetzt in der Fahrzeughalle gegenüber dem Eingang zum Außengelände. Aber an einen Glaskasten kann ich mich auch erinnern. Nur WO und WANN das war kann ich dir auch nicht sagen Embarassed
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von JesusBelzheim Mo 29 Nov 2010, 17:31

Danke fuer die schoene Bilder Alfred Very Happy
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

K.Bay.Sts.B. B V Nordgau Empty Re: K.Bay.Sts.B. B V Nordgau

Beitrag von Babbedeckel-Tommy Mo 29 Nov 2010, 20:48

Auch hier möchte ich gern ein paar ergänzende Fotos einstellen Very Happy

K.Bay.Sts.B. B V Nordgau Bv-0710

K.Bay.Sts.B. B V Nordgau Bv-0810


Die innen liegende Steuerung:

K.Bay.Sts.B. B V Nordgau Bv-0910

K.Bay.Sts.B. B V Nordgau Bv-01010

K.Bay.Sts.B. B V Nordgau Bv-01110

Schwach zu erkennen: Hinten in der schwarzen Wand sind die Schieberkästen. Wink

K.Bay.Sts.B. B V Nordgau Bad-bv10

Der Dampfdom mit Regler-Schieber. Man sieht schön, dass der Dampf an
der höchsten Stelle im Kessel entnommen werden sollte.


K.Bay.Sts.B. B V Nordgau Bad-bv11

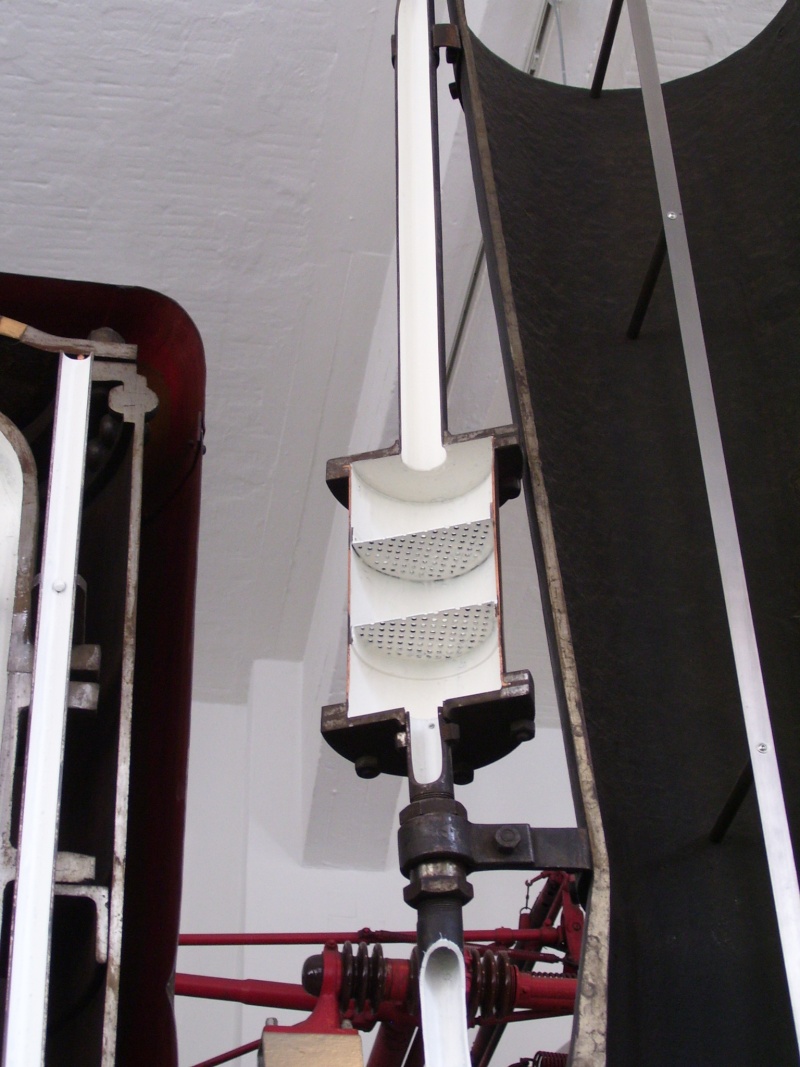

Dieses Gerät war in der Abdampfleitung der Dampfspeisepumpe
geschaltet. Es ist wohl so eine Art Kondensat-Abscheider mit 2 Prallblechen.


K.Bay.Sts.B. B V Nordgau Bad-bv12

Ist das Weißliche an der Wand hinten etwa Kalk???
Die Stäbe sind die Stehbolzen, die die Feuerbuchse in Form halten sollen,
wenn Druck auf sie wirkt.

K.Bay.Sts.B. B V Nordgau Bv-0210

Der Injektor (Dampfstrahlpumpe): durch das hintere Rohr rechts kommt der Dampf, in einer Düse innerhalb des Körpers wird er beschleunigt und trifft auf das Wasser (aus dem vorderen Rohr rechts kommend) wird kondensiert und reißt das Speisewasser mit sich in die Speiseleitung (links) die in den Kessel mündet.


K.Bay.Sts.B. B V Nordgau Bv-0310


K.Bay.Sts.B. B V Nordgau Bv-0410


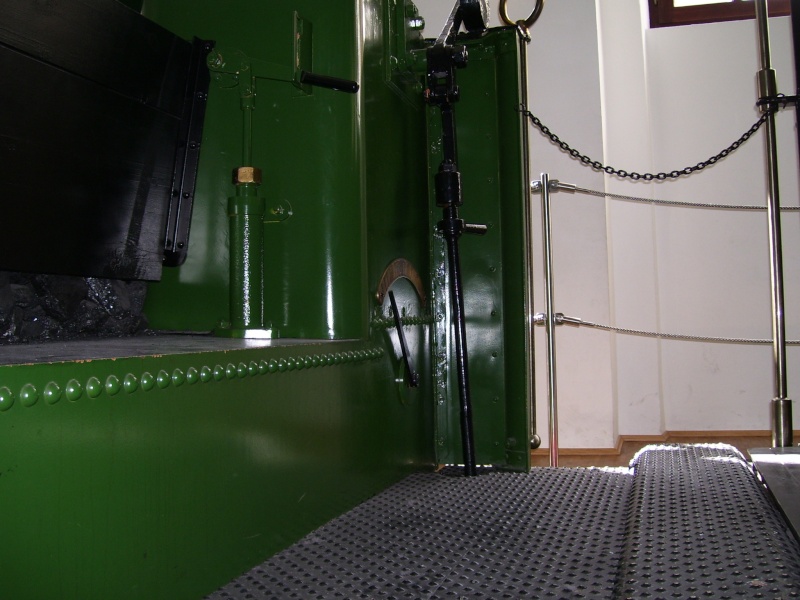

K.Bay.Sts.B. B V Nordgau Bv-0510


K.Bay.Sts.B. B V Nordgau Bv-0610

Prüfhahn am Tender.
