Aviatik (Berg) D.I, 1:28 (Holz)

Nach unten

Aviatik (Berg) D.I, 1:28 (Holz)

Beitrag von Jörg am Sa 20 Feb 2010, 18:42

Hallo, Lustige Modellbauers ...

... um unsere Holz-Fraktion wieder mal ein wenig zu stärken, möchte ich Euch mein Modell einer Aviatik D.I
mit einigen Bildern von ihrer Entstehung vorstellen - fertiggestellt habe ich dieses Modell schon ca. Anfang 2009 ...



Gewissermaßen ist das ein Ausflug in die Art Modellbau, wie sie vor der Erfindung der Plastik-Bausätze üblich war ...  Wink



Die Aviatik (Berg) D.I war die erste in Österreich entworfene und gebaute Jäger-Konstruktion für die k.u.k. Luftfahrtruppe (LFT)
und war als Ablösung für die leistungsschwache Hansa Brandenburg D.I bestimmt.
Die Konstruktion des von Julius von Berg entworfenen Prototyps begann im August 1916 und flog erstmals zu Beginn des Jahres 1917.
Die Serien-Produktion der D.I lief ab April 1917. Bis Oktober 1918 wurden ingesamt 677 Stück gebaut.

Ein Modellbauer äußerte einmal, die Aviatik D.I erinnere wegen der kantigen Formen von Rumpf und Kühler
ein wenig an einen Ford Model T mit Flügeln ...  Wink


Meine Aviatik D.I im Bau ...

Für die Vorbildauswahl waren auch bei mir die urige Form von Kühler und Motorverkleidung und - im speziellen Fall -
das eigentümliche rautenförmige Tarnmuster, ähnlich der deutschen Lozenge-Tarnung ausschlaggebend.


Bildquelle ww.svida.cz

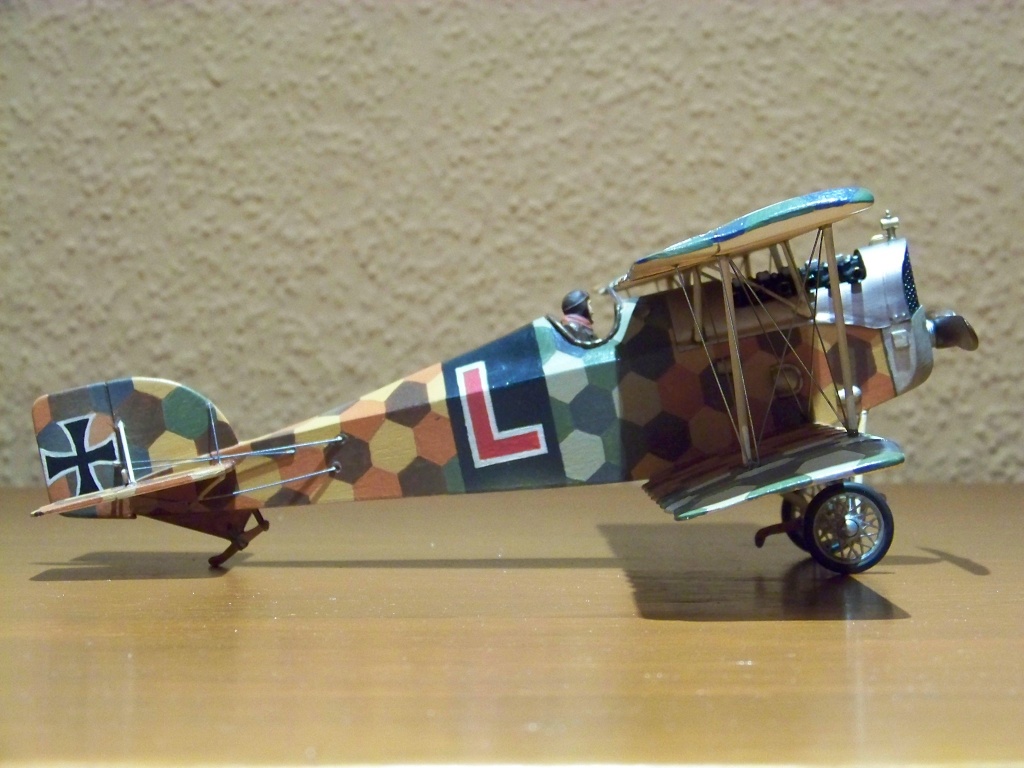

Die Maschine von Obltn. Linke-Crawford (siehe Bild) zeigt alle typischen Merkmale, die ich in dieses Projekt einbringen wollte,
sie ist das Vorbild für ein „schönes Deko-Stück" im Maßstab 1:28, das nun nach einem maßstäblich skalierten Dreiseitenriß gebaut wurde.
Die Wahl des Maßstabs orientiert sich an den bekannten Revell-Modellen dieser Ära und meine Aviatik D.I
soll diese leider nicht mehr erweiterte Serie (Fokker DR.I u. D.VII, Sop. Camel, SPAD XIII) ergänzen.



Der Rumpf mit dem Seitenleitwerk ist als Mittelspant (komplettes Seitenprofil) mit einigen Querspanten aufgebaut.
Vier Kiefernleisten verbinden die Querspanten über die ganze Rumpflänge und verstärken die Kanten.
Rumpfseiten und -boden sind mit 1mm-Sperrholz verkleidet, den Rumpfrücken
hinter dem Cockpit bilden eingesetzte Füllstücke aus Lindenholz, die sich gut in Form schleifen ließen.



Die Tragflächen sind aus Buchenholz angefertigt, das annähernd auf Profilform geschliffen ist.
Die Querruder sind separat eingesetzt, die Rippen mit Zwirnsfäden imitiert (mit Sekundenkleber fixiert).
Das Höhenleitwerk ist aus Sperrholz, auch hier sind die Rippen mit Zwirn imitiert.



Eine entsprechende Aussparung im vorderen Rumpf nimmt die Motorattrappe auf.
Die ist als Halbrelief ausgebildet und besteht hauptsächlich aus Holz,
ergänzt mit Ms-Röhrchen für die Auspuff-Stutzen, Ms-Draht, Stecknadelköpfen usw.



Die Motorabdeckung aus Ni-Blech, das ist schön weich und läßt sich gut
über einem Rundstab in Form bringen.







Ein feingelochtes Kühlergitter (Mini-Radio-Lautsprechergitter) ergänzt die markante Frontpartie.

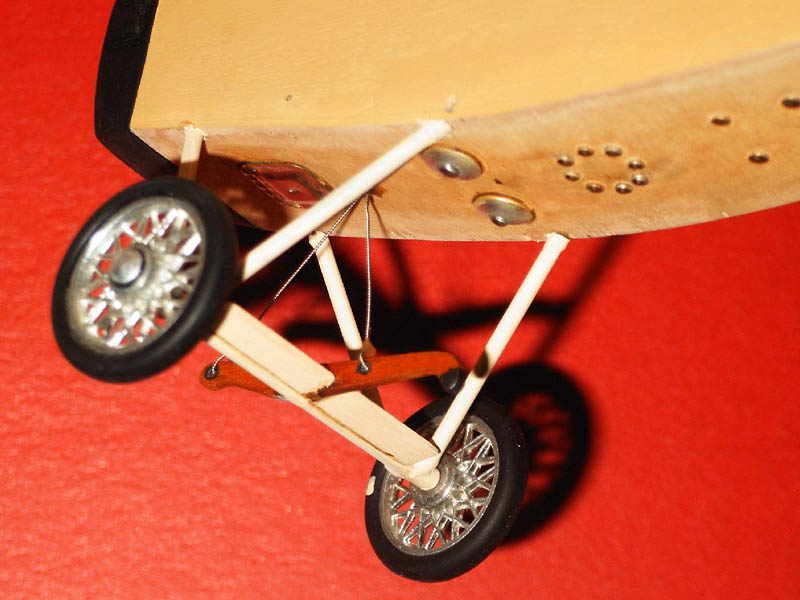

Die Fahrwerk- und Tragflächenstreben werden mit Ms-Röhrchen dargestellt.





Die Speichenräder stammen von einem Spielzeugmotorrad; das grobe Stollenprofil der Reifen
wurde vorsichtig abgeschliffen (eingespannt in der Mini-Bohrmaschine).



Bemerkenswert ist der archaische Bremsmechanismus am Fahrwerk, dessen Funktionsweise
sich auch am Modell erahnen läßt ...



... am Heck ist der robuste Schleifsporn nachgebildet.



Das Tarnmuster wird mit Acryl-Farben vollständig von Hand aufgemalt.
Auf eine sandfarbene Grundierung werden mit Kohlepapier die Konturen der Rauten übertragen und ausgemalt.



Das geht schneller und leichter als gedacht und ist fast wie „Malen nach Zahlen" ...



Auch die Markierungen und Hoheitszeichen werden mit Pinsel und ruhiger Hand aufgemalt und
Details wie Beplankungsstöße oder Scharnierflächen der Ruder farblich herausgearbeitet.



Die Beschriftung (Typ, Hersteller, Motor, Seriennummer, Lastangaben) wird mit einem sehr feinen Pinsel nachempfunden.

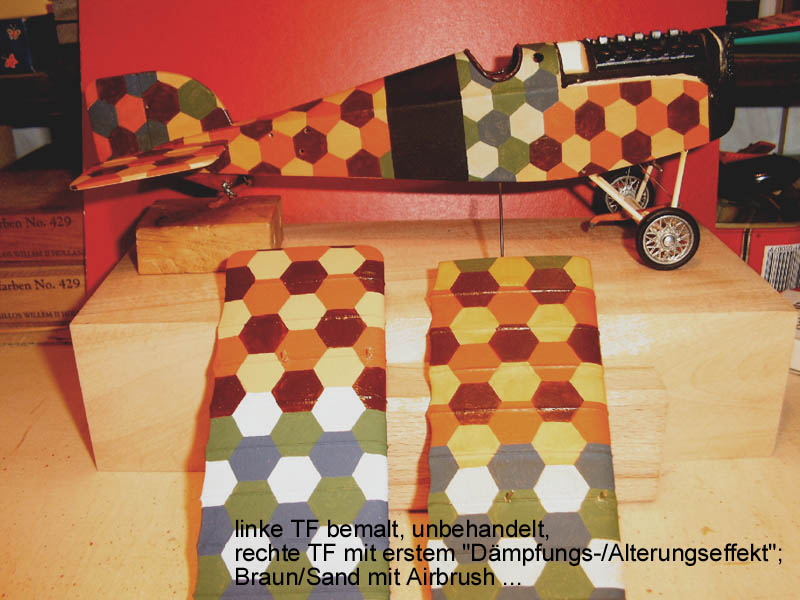

Im Anschluß wird mit der Airbrush stark verdünntes Braun über die bemalten Flächen gesprüht, nach einem weiteren
unregelmäßigen Übernebeln mit dem Farbton der Grundierung (Sand) stellt sich der erwünschte Effekt ein:
die Farben sind nun abgedämpft und das Modell hat einen schönen antiken Used-Look.



Die fertigen Bauteile sind mit farblosem Acryllack seidenmatt versiegelt.

Mehr eine Art Machbarkeits-Studie stellt das Instrumentenbrett mit messinggefassten Anzeigen dar.



Eine Pilotenfigur belebt das Modellcockpit zusätzlich: der Kopf stammt aus dem Revell-Dr.I-Bausatz,
der Oberkörper ist aus Lindenholz geschnitzt.



Der Pilot sollte eine etwas „dynamische", natürliche Körperhaltung haben:
wegen der ungünstigen Sichtverhältnisse in der Aviatik lehnt er sich seitlich aus dem beengten Cockpit heraus ...



Ein wichtiges Detail ist der aus Buchenholz selbst geschnitzte Propeller.
Glattgeschliffen, gut ausgewuchtet und lasierend bemalt ist der Propeller am Modell sehr leichtgängig drehbar.



Die Scheibe der Nabe ist aus dünnem Ms-Blech angefertigt.

Die Endmontage beginnt mit dem Anbringen der unteren Tragflächen.
Die Montage und Ausrichtung der oberen Tragfläche ist etwas schwieriger:
beim Anbringen der Baldachinstreben sind immer wieder die Abgasrohre im Weg ...





Schließlich ist auch diese Hürde genommen und letzte Details werden ergänzt.
Die Verspannungen und Steuerseile sind mit feinem Stahldraht dargestellt,
Aufdickungen aus 2-K-Harz stellen am Leitwerk die Ruderhörner dar.





Auffallend ist, daß das Modell keine (sichtbare) Bewaffnung hat.
Dazu ist zu sagen, daß die Aviatik D.I in mehreren Baulosen bei unterschiedlichen Herstellern gefertigt wurde,
immer wieder flossen mehr oder minder umfangreiche Änderungen und Verbesserungen in die Produktion ein.
Dazu zählen u.a. unterschiedliche Frontkühler, Motorenverkleidungen und Waffeninstallationen ...
Deshalb variierte auch der Einbau der Schwarzlose-Maschinengewehre:
es gab Installationen seitlich des Motors - wie eigentlich an Linke-Crawfords Maschine -
oder auch vor dem Cockpit in Augenhöhe des Piloten.
Mein Seitenriß war also für die Vorbildmaschine eigentlich nicht ganz richtig, als ich das bemerkte,
war ich aber schon so weit, daß eine nachträgliche Korrektur mehr geschadet hätte ...



Für Folgeprojekte werde ich eventuell vor der Farbgebung eine Füllgrundierung aufbringen,
um die Oberflächen etwas "glatter" hinzubekommen ...

Ich hoffe, das Modell kann trotzdem gefallen und die eine oder andere Anregung vermitteln ...
Zum Schluß noch die Modell-Maße (1:28):

Spannweite . . . 28,6 cm
Länge . . . . . . . .25,8 cm
Höhe . . . . . . . . . 8,9 cm

Viel Freude beim Betrachten der Bilder ... Gruß - Jörg -
