V180 (DB) - Entwurf von Krauss-Maffei

3 verfasser

Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von lok1414 Sa 03 Dez 2022, 11:05

Ende der 1950er Jahre hatte in Deutschland die Dampftraktion bereits ihren Höhepunkt überschritten. Diesel- und E-Traktion gewannen zunehmend an Bedeutung. In vielen Bereichen der DB konnte auf Dampflokomotiven noch nicht verzichtet werden, so fehlte für den beschleunigten Personenverkehr auf den Mittelgebirgsstrecken der DB eine geeignete Diesellokomotive.

Basierend auf ihrem Erfolgs-Konzept der V200.0/V200.1 legte Fa. Krauss-Maffei (München) den Bundesbahn-Zentralämtern (BZA) in Minden und München einen Entwurf der V180 vor:

Achsformel = B’B’
LüP = 15.800 mm
Drehgestellachsstand = 2.800 mm
Motor = 16 Zylinder Maybach-Diesel
Leistung = 1.800 PS
Leistungsübertragung = Hydraulisch
Höchstgeschwindigkeit im Schnellgang = 120 km/h / Langsamgang = 80 km/h
Tankinhalt = 2.700 l
Zugheizung = Dampf
Lokbremse = einlösige Druckluftbremse mit Zusatzbremse K-GPR mZ (später mehrlösige Druckluftbremse mit Zusatzbremse WS-GPP2R mZ)

Um eine wirtschaftliche Unterhaltung der Lokomotiven zu gewährleisten waren viele Baugruppen und Komponenten identisch mit denen der V200.
Eine Realisierung des Entwurf unterblieb. Etwa zeitgleich hatte Fa. Krupp (Essen) das Konzept einer "V160-Lokomotivfamilie" eingereicht (dazu später in einem gesonderten BB mehr).


Das Modell:
Ausgangsmodell für den Umbau zur V180 ("what if") ist das Lima-Modell der V200.1 (das kurioser Weise ein Mix aus V200.0 und V200.1 ist).
Gehäuse und Fahrwerk werden auf das passende Längenmaß verkürzt ...

V180 (DB) - Entwurf von Krauss-Maffei Dscf6632

V180 (DB) - Entwurf von Krauss-Maffei Dscf6633


... und wieder zusammen gefügt ...
V180 (DB) - Entwurf von Krauss-Maffei Dscf6634

V180 (DB) - Entwurf von Krauss-Maffei Dscf6636

V180 (DB) - Entwurf von Krauss-Maffei Dscf6635

lok1414
lok1414
Forenguru
Forenguru


John-H., klaus.kl und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von lok1414 Sa 03 Dez 2022, 13:33

Mit dem präzisen Verbinden der beiden Halb-Gehäuse ist der schwierigste Teil des Umbaus schon getan ... Der Rest ist nur noch Kür.
Nach dem ordentlichen Durchtrocknen - über die Nacht -, dem anschließenden "Verputzen" der Nähte, kann schon der erste Neu-Zusammenbau erfolgen.

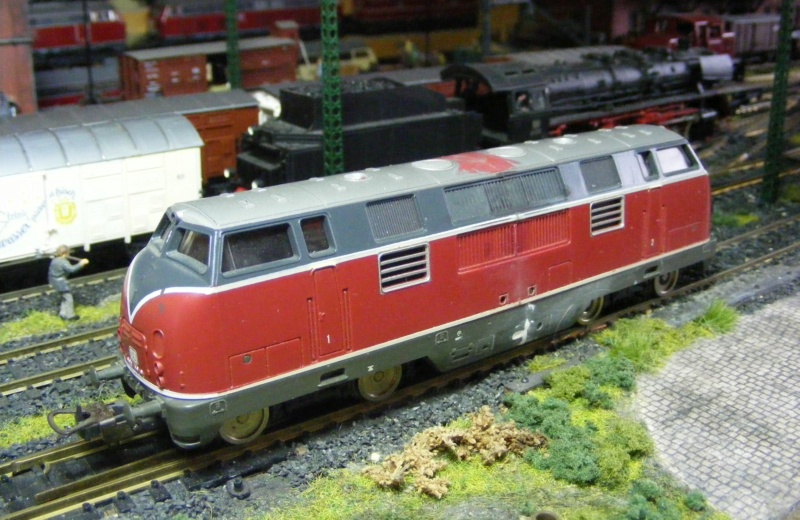

Wie zu erwarten paßt das Gehäuse exakt auf das Fahrwerk ...

V180 (DB) - Entwurf von Krauss-Maffei Dscf6640

V180 (DB) - Entwurf von Krauss-Maffei Dscf6642

V180 (DB) - Entwurf von Krauss-Maffei Dscf6641

V180 (DB) - Entwurf von Krauss-Maffei Dscf6648


Der Längenvergleich: vorher - nachher ...
V180 (DB) - Entwurf von Krauss-Maffei Dscf6644

V180 (DB) - Entwurf von Krauss-Maffei Dscf6645

V180 (DB) - Entwurf von Krauss-Maffei Dscf6643
lok1414
lok1414
Forenguru
Forenguru


John-H. und didibuch mögen diesen Beitrag

Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von lok1414 Sa 03 Dez 2022, 13:47

Das Erscheinungsbild der V180 ist viel gedrungener, doch ist sie fast so lang wie eine V160. Vor einem Zug macht sie jedoch ein interessantes Bild ....

V180 (DB) - Entwurf von Krauss-Maffei Dscf6650

V180 (DB) - Entwurf von Krauss-Maffei Dscf6652

V180 (DB) - Entwurf von Krauss-Maffei Dscf6653


PS:
Die V180 001 der DR hat "Aviavi59 /Andreas" gebaut, hier: https://www.der-lustige-modellbauer.com/t34251-v180-001-prototyp-vom-lkm-babelsberg-in-h0


Zuletzt von lok1414 am Sa 03 Dez 2022, 13:54 bearbeitet; insgesamt 1-mal bearbeitet
lok1414
lok1414
Forenguru
Forenguru


John-H., didibuch, klaus.kl und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von John-H. Sa 03 Dez 2022, 13:53

Ist wieder ein handwerklich sehr gelungener Umbau, Wolfgang. Bravo

Auch deine Einführungsgeschichte finde ich interessant.
Ich wußte nicht das die "Dampfer" doch schon so früh,
ausrangiert wurden.
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von lok1414 Sa 03 Dez 2022, 14:00

@ John: Es war ein langsames sterben, bei beiden Bahngesellschaften. Eine "handvoll" Dieselloks und ein paar Vorkriegs-E-Loks bringen keine Verkehrswende, dass erkannte man auch in der Politik bei der Reichs- und Bundesbahn.
lok1414
lok1414
Forenguru
Forenguru


John-H. mag diesen Beitrag

Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von lok1414 So 04 Dez 2022, 21:25

In der Zwischenzeit hat die V180 einen Motorwechsel hinter sich. Der neue SuSu-Motor verleiht dem alten Lima-Modell eine völlig andere Fahrqualität.
lok1414
lok1414
Forenguru
Forenguru


Steffen70619 mag diesen Beitrag

Nach oben Nach unten

V180 (DB) - Entwurf von Krauss-Maffei Empty Re: V180 (DB) - Entwurf von Krauss-Maffei

Beitrag von Bastlerfuzzy Di 06 Dez 2022, 11:57

Hallo Wolfgang,

das ist ja mal wieder ein interessanter BB, eine gekürzte V 200, macht sich wirklich prima. Bravo

LG Dietmar
Bastlerfuzzy
Bastlerfuzzy
Lupenbesitzer
Lupenbesitzer
