So, weiter gehts mit dem vorderen Teil vom Flugdeck.

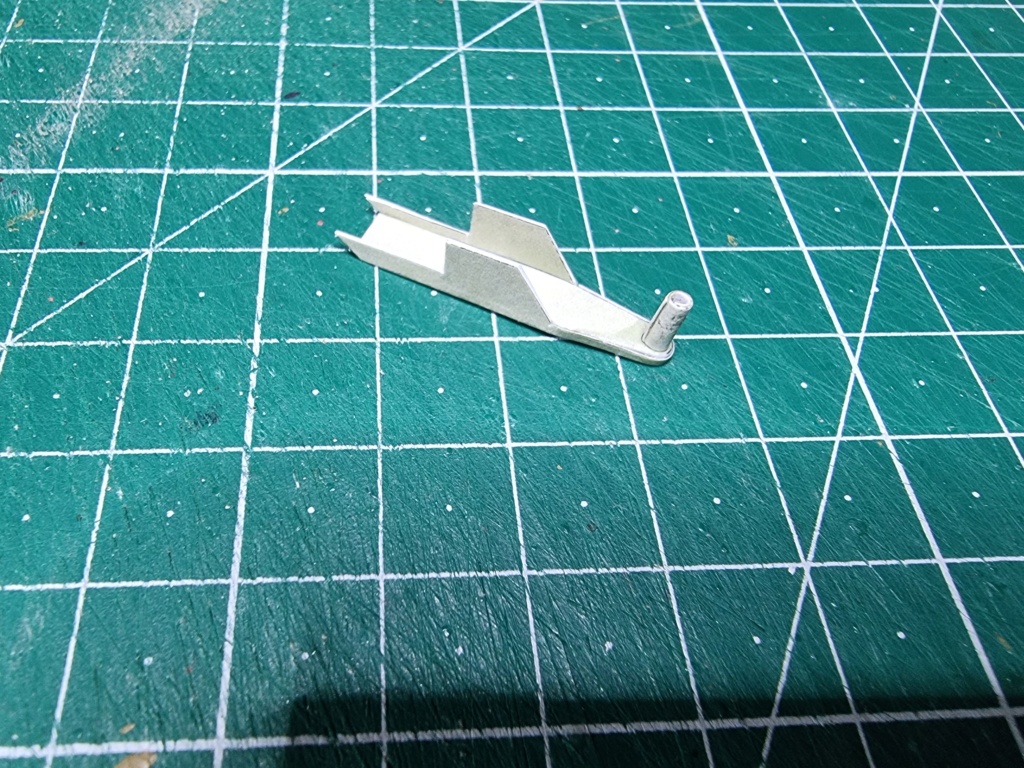

Auf der Oberseite werden die Katapultlager außen mit diesen kleinen Versteifungen abgestützt.
Absoluter Fummel Kram.....
....und immer nur mit Lupe
Beide Katapultlager verbaut,....
....geht es auf der Unterseite weiter.
Hier wird das vordere Flugdeck mit Querträgern verstärkt.
Die Kanten und die Kleberflecken werde ich später noch mit Farbe behandeln.
Noch ein paar Abstützungen für Teile die Später verbaut werden....
....und fertig ist der vordere Bereich vom Flugdeck.
Jetzt kommt das Teil erst mal zur Seite und ich muss mich mit der Rumpfbeplankung beschäftigen.
Die Bilder dazu folgen.
Piesel- Schneidmatten-Virtuose
John-H., Glufamichel, ullie46, didibuch, meninho, klaus.kl, Peter2018 und mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Gerade der von Dir so genannte "Fummelkram" macht doch den späteren Reiz des fertigen Modells aus.
Wenn ich in Dein Modellregister schaue und alleine den Tokio-Tower sehe...
Da schaue ich auch hier gespannt weiter zu.
Gruß Ulrich
ullie46- Modellbau-Experte
Re: deutscher Flugzeugträger Graf Zeppelin
Baust du noch am Grafen?
Mir fehlen einfach nur die Fortschritte.
Der Bär
sith- Mitglied
Re: deutscher Flugzeugträger Graf Zeppelin
ich befürchte das eine Antwort etwas auf sich warten läßt.
John-H.- Co - Admin
Re: deutscher Flugzeugträger Graf Zeppelin
Hey, sorry Leute, ich habe den Grafen zur Zeit etwas zur Seite gelegt und mache eine Modelbau-pause. Aber definitiv nur eine Pause.
Piesel- Schneidmatten-Virtuose
Frank Kelle, Jörg, didibuch und zeppelin mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Alles andere wäre auch sehr Schade Heiko, bei dem was Du uns immer vorstellst
laiva-ukko- Forenguru
Frank Kelle mag diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Moin moin, ich wollte mal wieder ein Lebenszeichen von mir geben. Seit Anfang des Jahres habe ich wieder Papier und Schere zur Hand genommen und an der Graf Zeppelin weiter gearbeitet.
Vor meiner "Schaffenspause" hatte ich noch die Beplankung vom Unterwasserschiff angebracht.
Und dort hatte ich schon Probleme diese auf den Spanten anzubringen.
Ich habe dann alle möglichen Sachen ausprobiert das halbwegs ordentlich hinzubekommen.
Nach dem einen Jahr Pause war das auch noch nicht besser und die ersten Beplankungen vom Überwasserschiff sehen nicht gut aus.
Ich habe dann alle Teile noch mal kopiert und zuerst die Kopien verklebt.
Darauf kam dann die original Beplankung.
Als nächsten Versuch habe ich die Lücken zwischen den Spanten zugeklebt, damit die Beplankung halt findet.
Das Ergebnis.....na ja Doll ist es nicht. Aber ich denke die Details werden später davon ablenken.
Dann ging es mit dem Vorschiff weiter. Hier habe ich gleich festen Karton zwischen den Spannten verklebt.
Inzwischen bin ich schon deutlich weiter. die Bilder dazu werde ich nach und nach einstellen.
Piesel- Schneidmatten-Virtuose
John-H., Jörg, Glufamichel, Falco 2014, Schlossherr, Peter2018, Helmut_Z und mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
So, wie versprochen die nächsten Bilder.
Hier hat das Vorschiff seine Decksbeplankung bekommen.
Beplankung der Bordwand oberhalb der vorderen Geschütztürme.
Die Barbetten der vorderen Geschütztürme ...
... und die Einzelteile zu den Geschütztürmen.
Der erste Turm ist fertig ... die Rohre folgen später.
Beide Seiten der vorderen Geschütze ...
... und verbaut.
Die Ankerklüsen
Die nächsten Bilder folgen.
Piesel- Schneidmatten-Virtuose
John-H., doc_raven1000, Glufamichel, NavyRalf, Peter2018, Helmut_Z, Thoto und Heimo mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
doc_raven1000- Modellbaumeister
Re: deutscher Flugzeugträger Graf Zeppelin
So, weiter geht's
Der Blick von vorne....
....zeigt auch ganz gut, das dass Papier oft nicht so will wie ich.
Weiter geht es mit der "Verdrängerblase". So wird sie zumindest in der Bauanleitung benannt.
zuerst das Spantengerüst
vorher wird noch der Panzergurt angebracht.
Anschließend habe ich Karton zwischen den Spannten verklebt.
Die Beplankung habe ich mir einmal kopiert um zu probieren wie es passt.
Auf der ersten Seite ist die Verdrängerblase fertig.
Die nächsten Bilder folgen demnächst......aber erstmal ist jetzt Urlaub angesagt.
Piesel- Schneidmatten-Virtuose
Frank Kelle, Dirk Kohl, Glufamichel, NavyRalf, Peter2018, Helmut_Z, laiva-ukko und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Fortschritte sind deutlich sichtbar, nur Mut und weiter durch diese Durststrecke
Ich weiss um Deine Nöte, habe ich mich doch vor längerer Zeit an einer LEXINGTON in 1/200 versucht, der Rumpf ist irgendwie mehr schlecht als recht gelungen, die Insel erstellte ich auch noch und dann wurde das Projekt endgültig eingestellt. Irgendwie befriedigte mich das Ergebnis so überhaupt nicht .
Steht alles bei mir als Unvollendete im Keller jetzt und fand inklusive umfangreichem Ätzteilsatz selbst für 50€ bislang keinen Abnehmer- also irgendwann Tonne ...
Wünsche Dir mehr Erfolg bei Deinem interessanten Projekt und ich bleibe interessierter Gast
laiva-ukko- Forenguru
Re: deutscher Flugzeugträger Graf Zeppelin
So, ich werde mal die nächsten Tage versuchen den Baubericht wieder auf Stand zu bringen. Der hinkt dem Bauzustand vom Modell nämlich deutlich hinterher.
Da das Vorschiff bald vom Flug Deck überbaut ist, geht es dort jetzt an die Detailarbeit.
Zuerst werden zwei Winden, vermutlich für die Anker gebaut....
....und platziert.
Als nächstes kommen mehrere Poller....
.....und finden ihren Platz auf dem Vorschiff.
Wie die genaue Bezeichnung für diese Seilführungen ist, habe ich keine Ahnung....
....aber auch die kommen in zwei verschiedenen Ausführungen auf das Vorschiff.
So, die nächsten Bilder folgen.
Piesel- Schneidmatten-Virtuose
John-H., Glufamichel, NavyRalf, Der Graue Wolf und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
So, nächster Tag, nächste Bilder.
Weiter geht es mit dem vorderen Teil vom Flugdeck.
Hier werden erst mal die Stützen für die Unterkonstruktion gefertigt....
....und verbaut.
Die Verstrebungen sollten, laut Anleitung, aus Draht gefertigt werden.
Aber wir bauen ja hier ein Kartonmodell....
....also habe ich die Verstrebungen so gut wie möglich aus Karton gefertigt.
Das Gleiche gilt für das Schienensystem für die Startgestelle.
Karton statt Draht.
Als nächstes die Luftkessel für die Katapulte.
Alles noch ein bisschen mit Farbe verschönert....
....und schon bekommt der Träger sein erstes Stück Flugdeck.
Das war es dann auch schon wieder für Heute.
Piesel- Schneidmatten-Virtuose
John-H., Jörg, Glufamichel, didibuch, NavyRalf, Peter2018, Der Graue Wolf und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
So, damit der Baubericht, den Bauzustand vom Modell bald einholt, kommen hier die nächsten Bilder.
Als erstes geht es noch mit dem vorderen Flugdeck weiter.
Hier kommen noch weitere Versteifungen drunter.
.....natürlich auf beiden Seiten.
Da ich den einen Aufzug für die Flugzeuge offen darstellen möchte, habe ich damit jetzt begonnen bevor das restliche Flugdeck verbaut wird.
Keine Ahnung wie der Boden im Hangar aussah. Bei mir ist er jetzt beplankt.
Der Aufzug wird in leicht angehobener Position dargestellt und bekommt später noch ein Flugzeug drauf.
Und wenn wir schon mal bei den Fliegern sind,....
....die ersten zwei muss ich jetzt auch für den Hangar fertigen.
Ganz schöne Fummelei.
Aber wenn man den Dreh erst mal raus hat,....
....ist so ein StuKa relativ schnell zusammengebaut.
Und damit hat der Träger dann auch seinen ersten Flieger.....
....mit eingeklappten Flügeln.
So, mehr bilder gibt es beim nächsten mal.
Zuletzt von Frank Kelle am Do 17 Okt 2024, 07:41 bearbeitet; insgesamt 1-mal bearbeitet (Grund : 2 Bilder editiert - bitte auf verboteten Zeichen achten. Danke - Frank / Admin)
Piesel- Schneidmatten-Virtuose
Glufamichel, didibuch, NavyRalf, Helmut_Z, Der Graue Wolf, laiva-ukko und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
John-H.- Co - Admin
Re: deutscher Flugzeugträger Graf Zeppelin
Da verknoten sich meine Finger schon beim ansehen
Gravedigger77- Kleinteile-Fetischist
Re: deutscher Flugzeugträger Graf Zeppelin
Achte aber bitte auf die bekannten Zeichen - ich habe 2 Bilder nachträglich editiert.
Frank Kelle- Admin
Re: deutscher Flugzeugträger Graf Zeppelin
Hey vielen Dank euch allen und Frank, danke fürs editieren. Werde versuchen solche Bilder zu vermeiden.
Mein "Hangar" ist nicht wirklich groß geworden.....
....der hat nur Platz für zwei Flugzeuge.
Aber der enge Ausschnitt vom Aufzug kaschiert das ein wenig und ....
....man sieht nicht gleich, dass der Hangar hinter den Flugzeugen aufhört.
Der hintere Teil vom Flugdeck bekommt einen ziemlich aufwendigen Unterbau.
Dafür lassen sich sehr gut die Papierreste verwenden
Mit ein bisschen Farbe sieht das dann ganz ordentlich aus.
Und bevor das hintere Flugdeck verbaut wird,....
....muss natürlich das Achterdeck auch wieder weitestgehend komplettiert werden.
Und wenn der Kleinkram verbaut ist sieht das schon ganz gut aus.
Und schon sind wir wieder durch für heute.
Piesel- Schneidmatten-Virtuose
John-H., Glufamichel, didibuch, NavyRalf, Schlossherr, laiva-ukko und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
sehr filigran sieht sehr gut aus.
Der Kleinkram wertet das Achterdeck natürlich sehr auf.
John-H.- Co - Admin
Re: deutscher Flugzeugträger Graf Zeppelin
So, heute haue ich noch mal ein paar Bilder raus, und dann ist erst mal Wochenende.
Unter das hintere Flugdeck kommt noch eine Brücke, die das Flakdeck auf beiden Seiten verbindet.
Und wegen Arbeitsschutz und so, gehört dort natürlich eine Reling dran.
Und auch die ist wieder fummelig ohne Ende.
Und eigentlich sollte sie aus Draht sein.
Damit kann dann das Flugdeck komplettiert werden.
Und hier die komplette Draufsicht. (dazu musste ich auf ein Stuhl klettern) Ist schon ein ganz schöner Klopper.
Und zum Schluss noch mal der Blick unter das hintere Flugdeck.
Jetzt ist erst mal Wochenende.
Piesel- Schneidmatten-Virtuose
John-H., Glufamichel, didibuch, NavyRalf, Peter2018, laiva-ukko und Thoto mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
So, weiter geht's. Dieses Mal gibt es Bilder von den Plattformen für die Flak Geschütze.
Zuerst viel flaches Papier.....
....bis zum fertigen Teil.....
....und am Modell verbaut.
Das wiederholt sich dann immer wieder so bei den nächsten Teilen.
Später kommen dann noch Geländer und Treppen dazu. Und natürlich die Flak Geschütze.
Heute mal ohne viel Text. Bei den nächsten Bildern gibt es bestimmt wieder mehr Text.
Piesel- Schneidmatten-Virtuose
John-H. mag diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Bin immer wieder begeistert was man aus Papier alles machen kann
Gravedigger77- Kleinteile-Fetischist
Re: deutscher Flugzeugträger Graf Zeppelin
Jo, das reizt mich immer so daran was man aus Papier alles machen kann. Und dabei ist das Papier oft geduldiger als ich.
So, weiter geht's. Da ich nun bald den unteren Teil vom Flugzeugträger fertigstellen will, benötigt das Modell einen Ständer.
Den habe ich auch aus 2 mm Kartongefertigt und in Ziegelrot gestrichen. Das ähnelt der Farbe vom Unterwasseranstrich.
Jetzt noch die Plakette mit dem Schiffsnamen. Den Schriftzug habe ich mit Punkten durch eine Anreißnadel auf den 2mm Karton übertragen.
....anschließend Stück für Stück ausgeschnitten....
....und mit Sekundenkleber versiegelt.
Danach habe ich alles noch mal abgeschliffen,....
....Panzergrau gestrichen und mit Goldfarbe ausgemalt.
Das Ergebnis gefällt mir ganz gut und es passt zum Modell.
Piesel- Schneidmatten-Virtuose
John-H., NavyRalf, klaus.kl, Peter2018, Helmut_Z, zeppelin und laiva-ukko mögen diesen Beitrag
Re: deutscher Flugzeugträger Graf Zeppelin
Was heißt "mit Sekundenkleber versiegelt"? Nur die Kante der Pappe (zumindest wirkt es für mich so auf dem Bild) oder das ganze Schild?
Wahrscheinlich hast Du nicht das Gel genommen, aber dann brauchst Du doch ne ganze Menge davon!?
Peter2018- Schneidmatten-Virtuose
