333 902 - die Kerkerbach-Lok

3 verfasser

Nach unten

333 902 - die Kerkerbach-Lok Empty 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Di 24 Mai 2022, 19:41

Nach der z.Zt. täglichen Gartenarbeit gönne ich mir am Abend immer ein paar Minuten im "AW Bonn" zum Ausruhen und Sammeln.

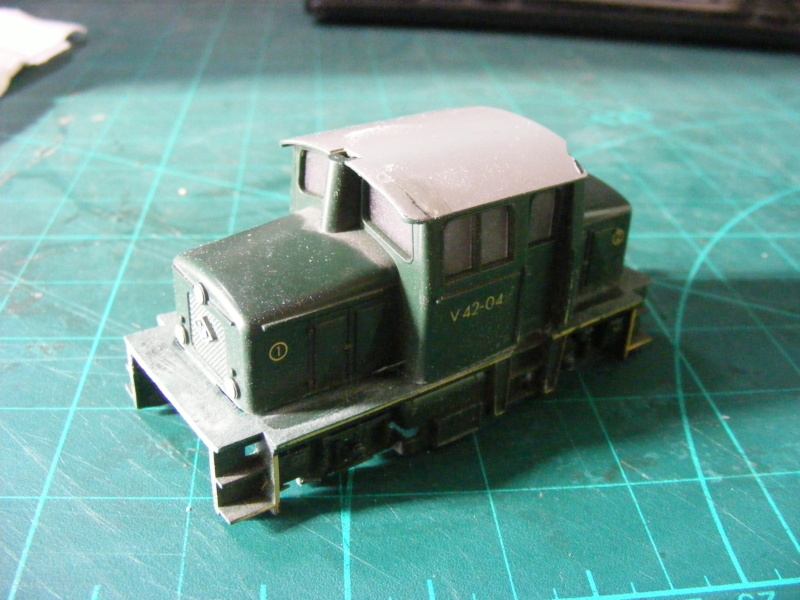

Am vorletzten Wochenende fiel mir dabei ein Gehäuse einer kleinen Fleischmann-Lok, der V42-04, in die Finger. Ein Winzling von gerade mal 80mm Länge, eine "Werklok" gebaut von O&K. Das Gehäuse war einmal ein "Beifang" bei einer anderen Lok. Der Vorbesitzer wollte es damals wohl los sein und hat es mit ins Paket gelegt. Nun liegt es hier im Teilelager uns staubt so vor sich hin.

333 902 - die Kerkerbach-Lok Dscf1273

333 902 - die Kerkerbach-Lok Dscf1274

333 902 - die Kerkerbach-Lok Dscf1275

333 902 - die Kerkerbach-Lok Dscf1277

333 902 - die Kerkerbach-Lok Dscf1276

333 902 - die Kerkerbach-Lok Dscf1278

Was soll ich nur damit anfangen? ... entsorgen? ... wieder herrichten? ... keine Idee!
Das ist der erste Teil der Geschichte.

Letztes Wochenende rief ein "alter" Modellbau- und Fotofreund aus Hanauer Tagen an. Alte Männer reden gerne mal über die Vergangenheit und da wir eine lange Zeit einen Wegabschnitt in unserem Leben miteinander gingen, haben wir viel zu erzählen und Erinnerungen aufzufrischen.Unter anderem kamen wir auf das Thema "Bw Hanau" zu sprechen, da wir es noch aus seiner aktiven Zeit kannten. Irgendwie kamen wir auf die kleine Rangierlok 333 902 zu sprechen, die wir damals häufig dort antrafen.
Die Lok war früher eine Meterspur-Lok der Kerkerbach-Bahn im Westerwald. Die DB hatte sie wohl aufgekauft und auf Regelspur umgespurt. Nach dem AW-Aufenthalt (Limburg / Lahn) landete sie im Bw Hanau und bediente die Anschlußgleise im Hanauer Hafen und im nahen Industriegebiet.

Vita:
333 902 Limburg 01.01.1975 * Übernahme DB ex Kerkerbachbahn AG
333 902 Hanau 01.11.1980 nach Limburg
333 902 Limburg 02.11.1980 von Hanau
333 902 Limburg 01.08.1981 Z-Stellung
333 902 Limburg 29.10.1981 Ausgemustert

Irgendwann im Winter 1980/81 war die kleine Lok dann verschwunden. Er hieß sie sei im AW Limburg wieder auf Meterspur umgespurt und in die Schweiz verkauft worden.
Das ist der zweite Teil der Geschichte.
Wie kommen jetzt die Teile zusammen?

Um die Erinnerung an die Lok aufzufrischen durchforstet ich mein Bildarchiv. ... und siehe da, irgendwie sah die 333 902 der Fleischmann V42-04 schon ähnlich. Man müsste nur mal mit Säge hier und da ... Und schon war eine neue Idee geboren.

Für Interessierte geht es hier dann demnächst weiter.
lok1414
lok1414
Alleskleber
Alleskleber


Glufamichel mag diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von Frank Kelle Mi 25 Mai 2022, 08:39

Jetzt bin ich echt gespannt... die Kerkerbach-Bahn ist eh durch die Siam-Lok in meinem Fokus. Das ist aber die "moderne" "V4204", oder? Es gab ja 2 Varianten davon... Was habe ich damals gesucht, was das wohl für eine Nummer wäre... bis mir dann Einer sagte: schau mal auf den Karton...
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Mi 25 Mai 2022, 09:14

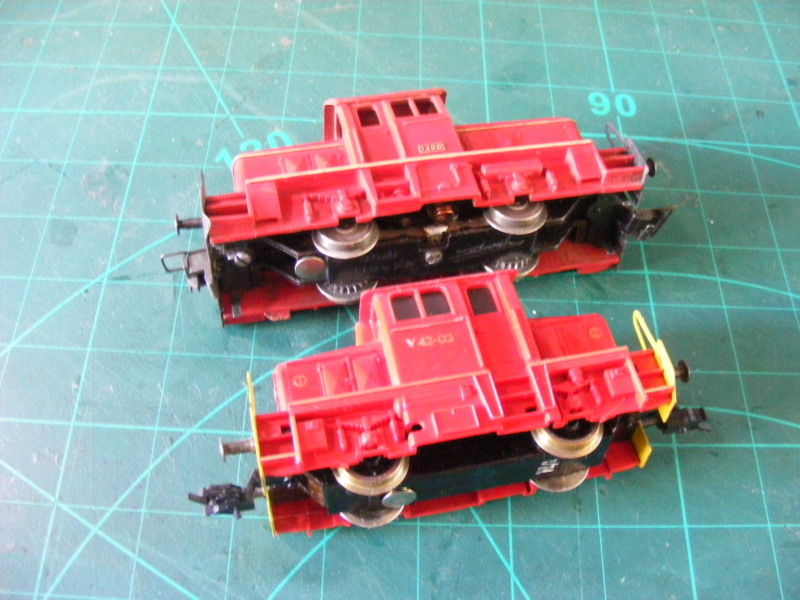

@Frank: Hier mal die beiden Versionen der V42 von Fleischmann. Das ältere, größere Modell (M = 1:85) trägt die Nummer "1306", das neuere kleiner Modell (M = 1:87) die Nummer "V42 ..."

333 902 - die Kerkerbach-Lok Dscf1280

333 902 - die Kerkerbach-Lok Dscf1281

333 902 - die Kerkerbach-Lok Dscf1279

Für die Kerkerbach-Lok Nr. 19 bzw. die DB 333 902 werde ich Kompromisse eingehen müssen. Mal sehen was dabei raus kommt.

PS und Korrektur: Der Rückbau der 333 902 auf Meter-Spur erfolgte nicht im Aw Limburg/Lahn sondern in Aw Nürnberg.
lok1414
lok1414
Alleskleber
Alleskleber


Frank Kelle mag diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Sa 04 Jun 2022, 16:05

An der Kerkerbach-Lok habe ich in den letzten Tagen etwas weitergewerkelt.
Ich habe mich beim anstehenden Umbau letztlich dann doch für die grüne Variante entschieden ... Warum, lässt sich anhand der Bilder erahnen  ... scratch

333 902 - die Kerkerbach-Lok Dscf1304

333 902 - die Kerkerbach-Lok Dscf1303

333 902 - die Kerkerbach-Lok Dscf1302

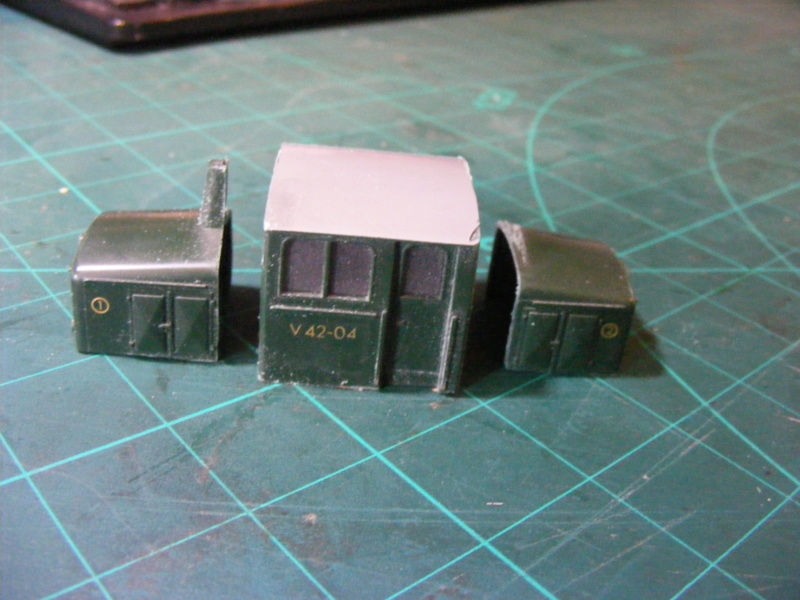

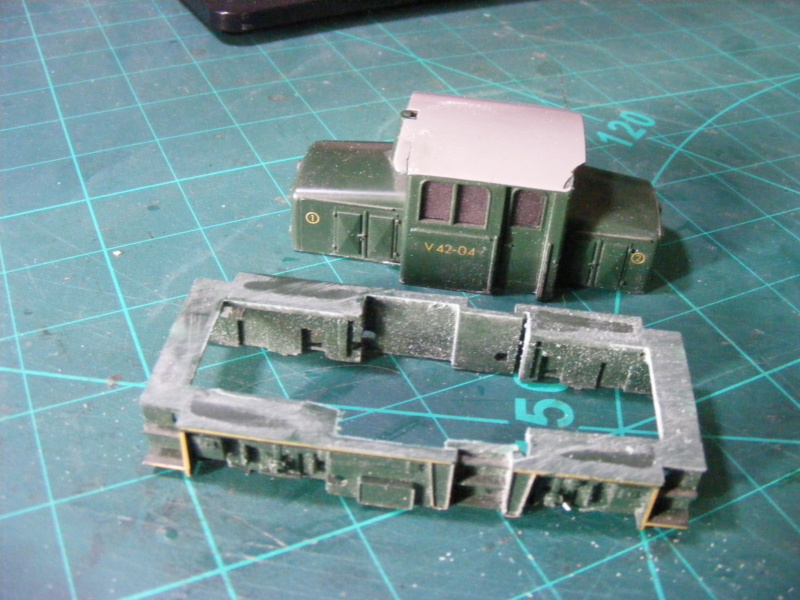

Dies ist wieder so ein Umbau, bei dem zunächst die Säge das Wort hat ... Mit ruhiger Hand und viel Geduld lassen sich zunächst die Aufbauten vom Chassis trennen, anschließend die Vorbauten vom Führerstand ...

333 902 - die Kerkerbach-Lok Dscf1306

333 902 - die Kerkerbach-Lok Dscf1305

333 902 - die Kerkerbach-Lok Dscf1307

333 902 - die Kerkerbach-Lok Dscf1309

333 902 - die Kerkerbach-Lok Dscf1308

Warum auch immer habe ich nicht alle Sägearbeiten dokumentiert ... Grinsen
Daher gibt es bei den nächsten Schritten einen Sprung, dennoch lässt sich die Entwicklung nachvollziehen.
lok1414
lok1414
Alleskleber
Alleskleber


Frank Kelle mag diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von Frank Kelle Sa 04 Jun 2022, 17:27

Bin ich ganz ehrlich - "Freihand" hätte ich nie so gerade Schnitte hinbekommen..
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Do 09 Jun 2022, 09:16

Nachdem nun alles auseinander gesägt ist, geht´s ans Modifizieren, ans Ändern der Komponenten.
Und da tut sich schon die Krux auf. Das Mittelteil, der Fahrstand, kann durch die Motor-Chassis-Konstruktion nicht verschoben werden ... Schei...benkleister. Und ein völlig neues Chassis zu bauen macht für mich jedoch keinen Sinn. Ergo, mach ich das beste draus (bei den Planungsarbeiten zu der 18 505 habe gelernt, dass auch namhafte Modellbahn-Hersteller gewaltig schummeln) ...

Der geänderte Fahrstand:
333 902 - die Kerkerbach-Lok Dscf1334

333 902 - die Kerkerbach-Lok Dscf1333

333 902 - die Kerkerbach-Lok Dscf1332

333 902 - die Kerkerbach-Lok Dscf1335

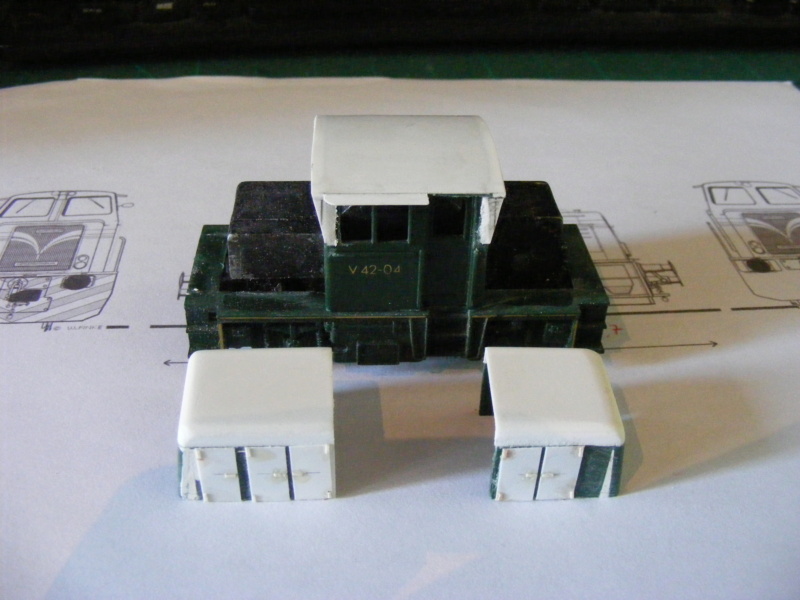

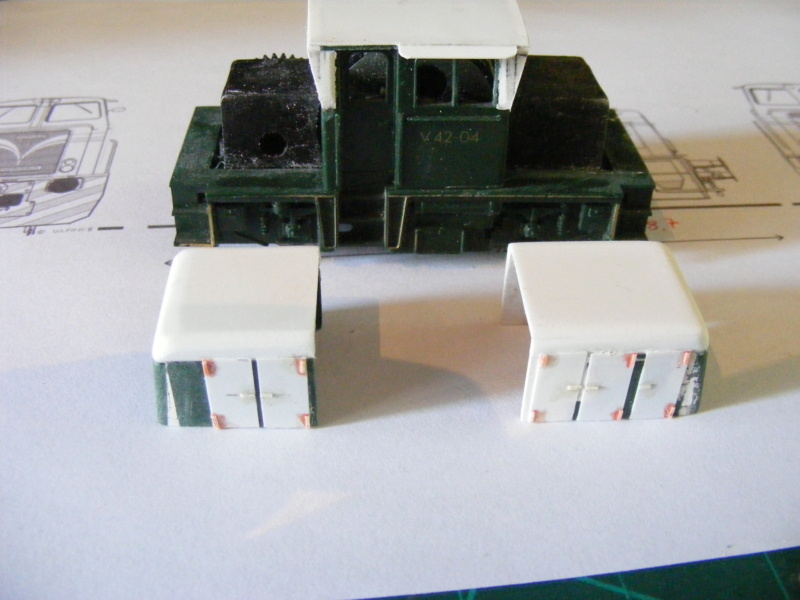

Die geänderte Vorbauten:
333 902 - die Kerkerbach-Lok Dscf1336

333 902 - die Kerkerbach-Lok Dscf1337

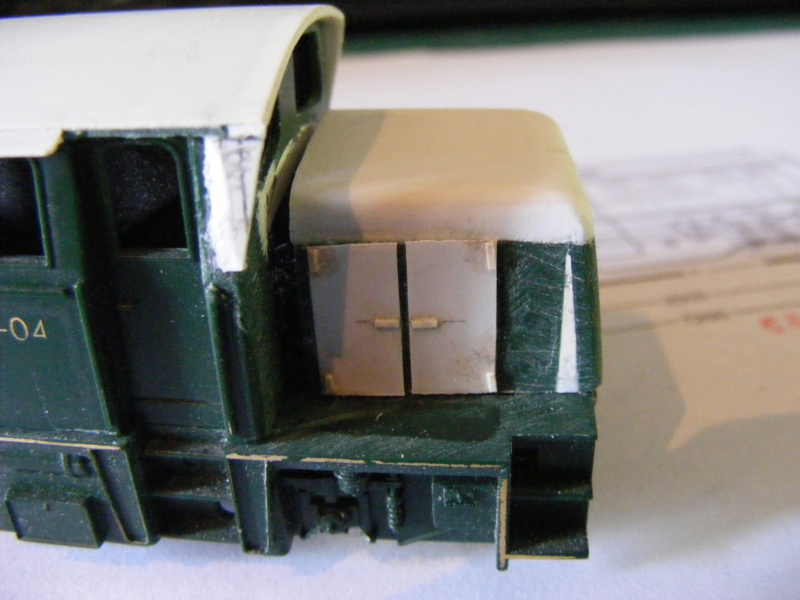

Die Stellprobe mit Chassis, Fahrstand und Vorbauten:
333 902 - die Kerkerbach-Lok Dscf1340

333 902 - die Kerkerbach-Lok Dscf1338

333 902 - die Kerkerbach-Lok Dscf1339

333 902 - die Kerkerbach-Lok Dscf1342

333 902 - die Kerkerbach-Lok Dscf1343

333 902 - die Kerkerbach-Lok Dscf1341
lok1414
lok1414
Alleskleber
Alleskleber


Glufamichel mag diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Do 09 Jun 2022, 10:48

Es folgen Restarbeiten an den Vorbauten, wie der Einbau von Lüftungsgitter und Lampen ...
333 902 - die Kerkerbach-Lok Dscf1345

333 902 - die Kerkerbach-Lok Dscf1344

333 902 - die Kerkerbach-Lok Dscf1346


Die Pufferbohlen ...
333 902 - die Kerkerbach-Lok Dscf1348

333 902 - die Kerkerbach-Lok Dscf1347

333 902 - die Kerkerbach-Lok Dscf1349


Eine erneute Stellprobe und das roll out ...
333 902 - die Kerkerbach-Lok Dscf1350

333 902 - die Kerkerbach-Lok Dscf1351

333 902 - die Kerkerbach-Lok Dscf1352

Das ist nicht die Kerkerbach-Lok, aber das Modell kommt ihr doch sehr nahe ...

Es stehen noch einige weitere Restarbeiten an.
lok1414
lok1414
Alleskleber
Alleskleber


Glufamichel, karl josef, Neubahner, Classic und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Mo 13 Jun 2022, 13:59

Trotz momentan viel Reisetätigkeit, wenig Schlaf ergo weniger Zeit und auch nicht der richtigen Muße am Wochenende habe ich an ein paar Kleinigkeiten zu meiner Kerkerbach-Lok weitergemacht:

Die Puffer haben eine Pufferplatte zur "Befestigung" an der Pufferbohle bekommen ...
333 902 - die Kerkerbach-Lok Dscf1357

333 902 - die Kerkerbach-Lok Dscf1358

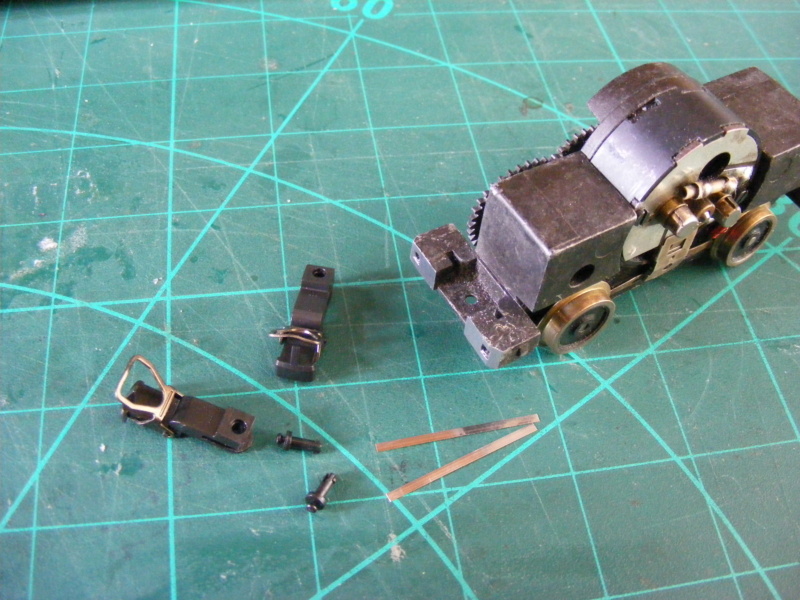

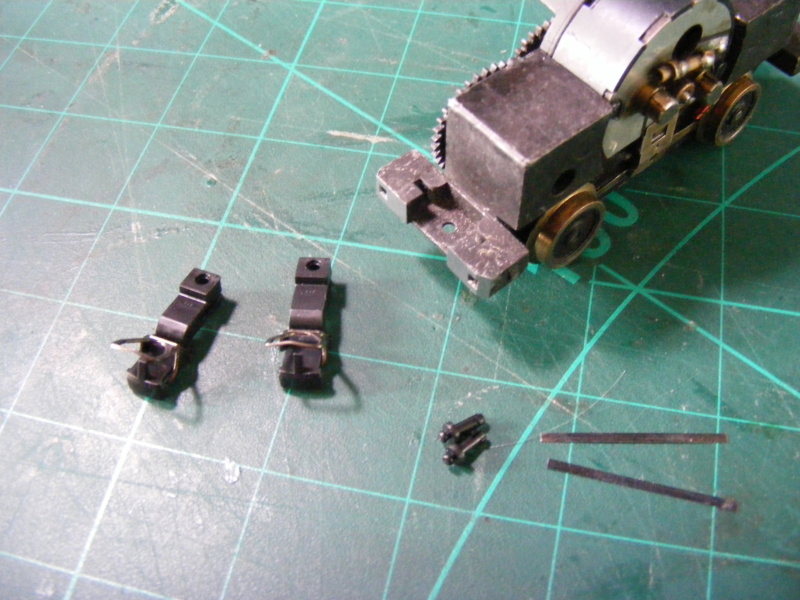

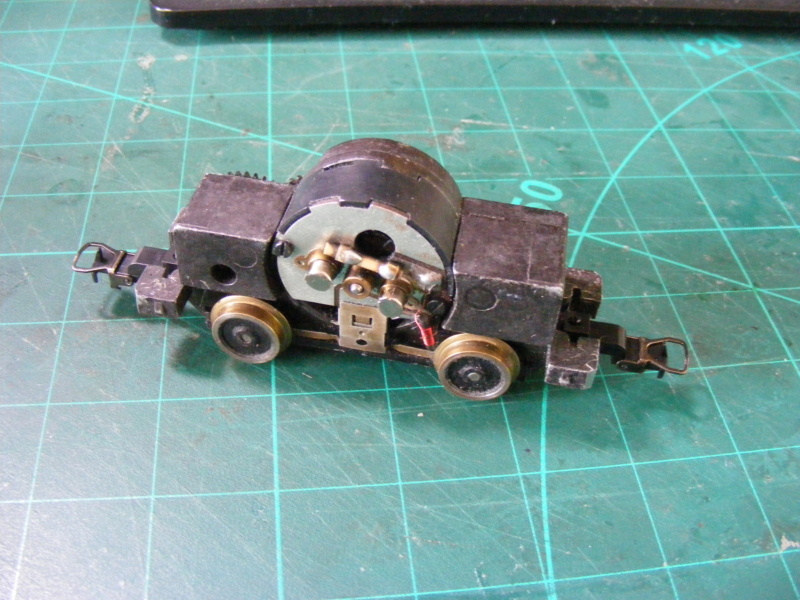

Die Kupplungen:
Ich habe von der alten Fallhaken-Zapfenkupplung (#6524) auf neuere - und universeller einsetzbare - Bügel-Schlitzkupplung (#6523) umgerüstet ...
333 902 - die Kerkerbach-Lok Dscf1353

333 902 - die Kerkerbach-Lok Dscf1354

333 902 - die Kerkerbach-Lok Dscf1355

333 902 - die Kerkerbach-Lok Dscf1356


... paßt!
333 902 - die Kerkerbach-Lok Dscf1360

333 902 - die Kerkerbach-Lok Dscf1359

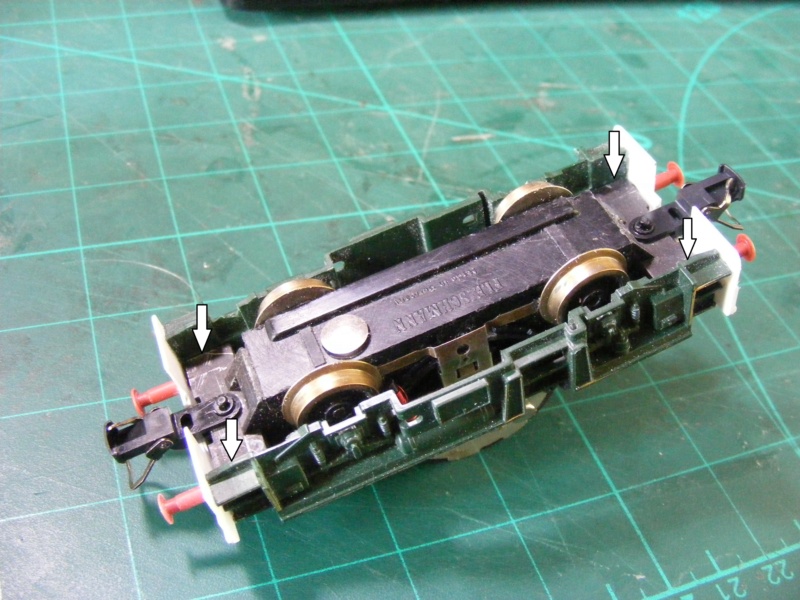

Durch die (alten) vorhandenen vier Rastnocken sind Motor-Chassis und Rahmen hinreichend fest mit einander verbunden ...
333 902 - die Kerkerbach-Lok Dscf1361



Langsam kommt die Zielgerade in Sicht.
lok1414
lok1414
Alleskleber
Alleskleber


Glufamichel mag diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von Glufamichel Mo 13 Jun 2022, 15:30

2 Daumen

Hast du den Lackierern schon Bescheid gesagt?
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Mo 13 Jun 2022, 15:47

@Uwe: Juuppp, sie rühren schon ein Töpfchen RAL 3004 auf. Oh, danke für die Erinnerung ... muß ja noch die Beschriftung ordern ....
lok1414
lok1414
Alleskleber
Alleskleber


Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Mi 15 Jun 2022, 10:27

Gestern war draußen optimales Lackierwetter: Windstill, 25°C und 55% rel.Hum.
Also wurden RAL 3004 für das Gehäuse sowie RAL 9005 für den Rahmen bzw. das Fahrwerk bereit gelegt. Nach einer Zeit des Temperaturangleichs ging´s frisch ans Werk. Drei bis fünf Farbschichten später - mit jeweils hinreichenden Trocknungszeiten zwischendurch - war das Werk vollbracht ....

333 902 - die Kerkerbach-Lok Dscf1362

333 902 - die Kerkerbach-Lok Dscf1363


... und so sieht die Kombination aus ...
333 902 - die Kerkerbach-Lok Dscf1364

333 902 - die Kerkerbach-Lok Dscf1366

333 902 - die Kerkerbach-Lok Dscf1365

333 902 - die Kerkerbach-Lok Dscf1367

Bei der Größe des Modells, habe ich mich wieder an meine Zeit mit der N-Spur rückerinnert.
lok1414
lok1414
Alleskleber
Alleskleber


John-H., karl josef und maxl mögen diesen Beitrag

Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Baubericht 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Mi 15 Jun 2022, 14:10

Sooo, die Decals und noch ein paar Zurüstteile sind geordert ... Jetzt heißt es noch einmal warten.
lok1414
lok1414
Alleskleber
Alleskleber


Nach oben Nach unten

333 902 - die Kerkerbach-Lok Empty Re: 333 902 - die Kerkerbach-Lok

Beitrag von lok1414 Heute um 17:12

Noch 10 Tage, dann geht´s hier weiter auf der Zielgeraden ... und in der Zwischenzeit? ===> siehe neuer Baubericht
