Bei- und Steuerwagen zum ETA177

4 verfasser

Nach unten

Bei- und Steuerwagen zum ETA177 Empty Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Mi 13 Apr 2022, 15:38

Heute mal wieder ein Umbau eines Wägelchen . Der Umbau benötigt wenig Zeit, Material und etwas farbe ....quasi eine Fingerübung.

Einige ETA 177 / 178 / 180 fuhren in den 50gern und 60gern im Regelbetrieb mit Beiwagen. Der Beiwagen EBA177 015 (ein ex Cv 33 gebaut von Orenstein & Koppel) war ein Beiwagen ohne Übergänge speziell für Triebwagen ohne durchgehende Steuerleitung. Das Einsatzgebiet war im Raum Lemgo, Höxter, Bielefeld ... Ein zeitgenössischen Foto zeigt ihn zusammen mit dem ETA177 005.

Den Umbau des Ci33 in den Beiwagens EBA177 015 will ich hier kurz zeigen.

Der Ci33 in seiner ursprüglichen Ausführung ...
Bei- und Steuerwagen zum ETA177 Dscf0140

Bei- und Steuerwagen zum ETA177 Dscf0141

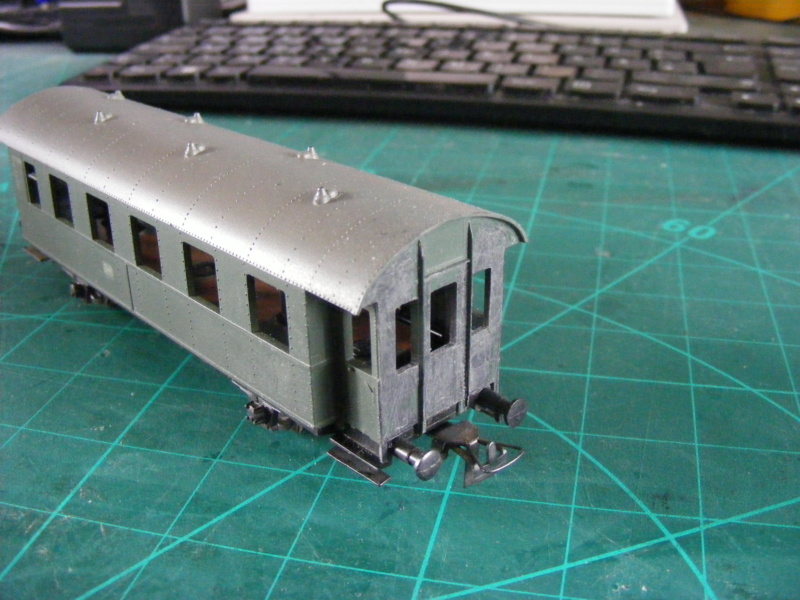

... und der sich im Bau befindliche EBA177 015 ....
Bei- und Steuerwagen zum ETA177 Dscf0143

Bei- und Steuerwagen zum ETA177 Dscf0142
lok1414
lok1414
Teilefinder
Teilefinder


Frank Kelle, Glufamichel, Classic und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 14 Apr 2022, 15:39

Ein weiterer Schritt vom Ci33 zum EBA 177 015 ist die Umgestaltung der Stirnseiten, durch entfernen der Wagenübergänge; hinzu kommen die elektr. Zugschluß-Lampen.

Bei- und Steuerwagen zum ETA177 Dscf1083

Bei- und Steuerwagen zum ETA177 Dscf1084


... und die Verringerung der Dachlüfter, nur noch drei statt sechs ...
Bei- und Steuerwagen zum ETA177 Dscf1085

Die neue Beschriftung, die Heizkabel für die Wagenheizung und neue Aufstiegsleitern sind geordert.
lok1414
lok1414
Teilefinder
Teilefinder


Glufamichel, Classic und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Frank Kelle Do 14 Apr 2022, 17:00

Die neue Beschriftung dann wieder von Nothaft? Die Lampen sind noch "nur" Rohrabschnitte im Moment, oder?
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 14 Apr 2022, 17:07

... um es kurz zu machen ... juppp. Die "Lampen" bohre ich noch ein wenig auf. Sie sahen aber nicht anders aus wie im Modell. Die Mangelwirtschaft im Jahr 1950 hatte auch bei der jungen DB nichts anderes zugelassen ... scratch
lok1414
lok1414
Teilefinder
Teilefinder


Frank Kelle und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Frank Kelle Do 14 Apr 2022, 17:09

Die "KFE" macht das heute noch Very Happy
Ich hatte das bei Dir nur noch nicht gesehen...
Frank Kelle
Frank Kelle
Admin
Admin


lok1414 mag diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 14 Apr 2022, 21:45

@Frank: Du meinst die "Röhrchen-Lampen"? Ist aber schon lange Stand der Technik im AW Bonn. Schau mal all meine umgebauten Triebwagen wie ET99, VT33.8, VT20.5 und viel mehr ... Grinsen
lok1414
lok1414
Teilefinder
Teilefinder


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Bastlerfuzzy Fr 15 Apr 2022, 10:39

Hallo Wolfgang,

über diese "Fingerübung" hatten wir ja gesprochen, schön, daß Du Dir den Steuerwagen jetzt vorgenommen hast. Gibt es hier noch eine echte Beleuchtung?
Sicher erhält er den roten DB Anstrich? Bin schon gespannt, wie es weiter geht.

LG Dietmar
Bastlerfuzzy
Bastlerfuzzy
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Fr 15 Apr 2022, 20:49

@Dietmar: Genau über den "Steuer-"Wagen hatten wir gesprochen. Als ich mich dann in das Thema "reinkniete", fand ich heraus: Es ist "nur" ein Beiwagen (EBA177), ohne die Möglichkeit der Steuerung des ETAs, gebaut aus einem pr.Bi-33 Wagen. Aus dem Grund hat der Wagen auch keine Scheinwerfer, nur "Rücklichter" an den Wagenenden. Den "echten" Steuerwagen (ESA177) den wir fanden, und auch weitere, wurde gebaut aus bay.BCi-34. Leicht erkennbar an den unterschiedlichen Dachenden. Auch den werde ich mir noch vornehmen ... und noch einen anderen Steuerwagen vom Typ ESA177 habe ich auf dem Schirm. So wurde der ESA177 002 aus einem VS140 gebaut.
Die EBA177 und ESA177 waren wie die ETAs alle Purpurrot (RAL3004), Beige Beschriftung (RAL1001) und Weißaluminium Dach (RAL9006), Rahmen in Tiefschwarz (RAL9005).
lok1414
lok1414
Teilefinder
Teilefinder


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Bastlerfuzzy So 17 Apr 2022, 10:19

Hallo Wofgang,

danke für die Info, daß wusste ich nicht alles. So ein Donnerbüchsen-Steuerwagen hat seinen Reiz, oft hatten sie eine offene Bühne. Für diesen Typ gibt es ja
einen Umbausatz von Weinert, ist zu überlegen, sich den zu besorgen. Auf jeden Fall noch viel Bauerfolg.

LG Dietmar
Bastlerfuzzy
Bastlerfuzzy
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 So 17 Apr 2022, 21:37

@Dietmar: Den Bausatz kennen ich ...

... die "Donnerbüchse" vor dem Umbau zum Steuerwagen:
Bei- und Steuerwagen zum ETA177 Dscf1086

Bei- und Steuerwagen zum ETA177 Dscf1087


... und nach dem Umbau zum Steuerwagen:
Bei- und Steuerwagen zum ETA177 Dscf1088

Bei- und Steuerwagen zum ETA177 Dscf1090

Bei- und Steuerwagen zum ETA177 Dscf1089

Mit dem Steuerwagen wurden die BR78 und BR38 gefahren, aber auch die V36
lok1414
lok1414
Teilefinder
Teilefinder


Frank Kelle, Bastlerfuzzy, doc_raven1000, Glufamichel und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Mo 02 Mai 2022, 17:29

Die Montagearbeiten zum EBA177 sind abgeschlossen.
So sieht die Kombination ETA177 + EBA177 dann in etwa aus ....

Bei- und Steuerwagen zum ETA177 Dscf1245

Bei- und Steuerwagen zum ETA177 Dscf1247

Bei- und Steuerwagen zum ETA177 Dscf1246

Bei- und Steuerwagen zum ETA177 Dscf1248

Der nächster Schritt: Lackiererei!
Danach werden dann auch die Scheiben wieder eingesetzt.
lok1414
lok1414
Teilefinder
Teilefinder


doc_raven1000, Glufamichel und Classic mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Di 03 Mai 2022, 17:45

Der EBA177, frisch aus der Malerwerkstatt ...

Bei- und Steuerwagen zum ETA177 Dscf1250

Bei- und Steuerwagen zum ETA177 Dscf1251

Jetzt muß die Farbe bis morgen durchhärten.
lok1414
lok1414
Teilefinder
Teilefinder


doc_raven1000, Glufamichel und maxl mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Mi 04 Mai 2022, 10:15

@Uwe: Danke, für das Verschieben und den neuen Ordner
_______________

Um es vorweg zu nehmen, ja das ist in der Tat RAL 3004 (purpurrot, "triebwagenrot") ...

Bei- und Steuerwagen zum ETA177 Dscf1252

Bei- und Steuerwagen zum ETA177 Dscf1253

Je nachdem das (Kalt-) Licht, der Fotolampe, von der Oberfläche reflektiert wird erscheint der Rotton mal heller, mal dunkler.
lok1414
lok1414
Teilefinder
Teilefinder


Classic mag diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Glufamichel Do 05 Mai 2022, 00:35

lok1414 schrieb:@Uwe: Danke, für das Verschieben und den neuen Ordner

Gerne Exoten-Wolfgang Winker 2

Aber die Wirkung des Lichts, je nach Art und Einfallwinkel, ist bei den Farben schon der Hammer. shocked
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 05 Mai 2022, 14:51

... eben in der Malerwerkstatt ...

Bei- und Steuerwagen zum ETA177 Dscf1254

Bei- und Steuerwagen zum ETA177 Dscf1255
lok1414
lok1414
Teilefinder
Teilefinder


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 05 Mai 2022, 16:44

... ein paar Augenblicke später ist die "Strafarbeit" durch und die drei Streifen aufgebracht.

Bei- und Steuerwagen zum ETA177 Dscf1256

Jetzt, erst einmal wieder über Nacht durchtrocknen lassen, anschließend versiegeln und dann werden die Enden versäubert. Dann geht es an die andere Seite, aber das wird erst am Montag sein.

Samstag wird bei der Tochter eine neue Küche eingebaut und etwas gefeiert ...
lok1414
lok1414
Teilefinder
Teilefinder


Steffen70619 mag diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Fr 20 Mai 2022, 17:11

Die Decals für den Bei- und die Steuerwagen zum ETA177 sind da ...!

Der Beiwagen EBA177 015:
Bei- und Steuerwagen zum ETA177 Dscf1270

Bei- und Steuerwagen zum ETA177 Dscf1271
lok1414
lok1414
Teilefinder
Teilefinder


doc_raven1000 und Glufamichel mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Mi 01 Jun 2022, 14:32

Fast am Ziel ...

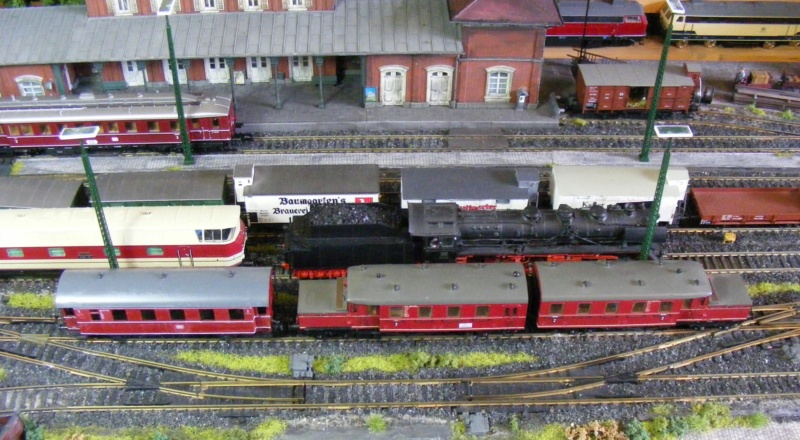

Die ersten Bilder vom einem Zugverband aus ETA 177/180 + EBA/ESA 177

... hier: ETA 177 015a/b + EBA 180 015

Bei- und Steuerwagen zum ETA177 Dscf1298

Bei- und Steuerwagen zum ETA177 Dscf1300

Bei- und Steuerwagen zum ETA177 Dscf1299

Bei- und Steuerwagen zum ETA177 Dscf1301


Die Zugzusammenstellung ist rein fiktiv:
a) Der ETA 180 015 weilte zeitlebens im Raum Worms bzw. Oberlahnstein
b) Der EBA 177 015 verbrachte sein Leben im Raum Höxter
Ein Zusammentreffen der Fahrzeuge ist höchst unwahrscheinlich (aber nicht ausgeschlossen).
lok1414
lok1414
Teilefinder
Teilefinder


Glufamichel und maxl mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Bastlerfuzzy Do 02 Jun 2022, 11:48

Hallo Wolfgang,

jawoll, genau so habe ich mir den Zug vorgestellt und Du hast das super umgesetzt, ist ja fast fertig. Prost

LG Dietmar
Bastlerfuzzy
Bastlerfuzzy
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty ESA177 125

Beitrag von lok1414 Fr 16 Sep 2022, 13:27

Einige ETA177 fuhren auch mit Steuerwagen Umgebaute (BCi-34 bzw. Ci-34-Wagen), immer dann wenn sie noch zusätzliche Beiwagen mit führten oder auch nur zur Verstärkung ....

Bei- und Steuerwagen zum ETA177 Eta17711
((C) EK-Verlag / Hans Troche)

.. so wie hier der ETA177 014 mit Steuerwagen ESA177 125 als Pendel zwischen Duisburg Hbf und Duisburg-Wedau. Hier steht der ETA177 in Diusburg-Wedau Bf im Apr 1963.

Auch die Steuerwagen entstanden aus älteren Bi-Wagen. Bei den Steuerwagen wurden die Durch- bzw. Übergänge an den Wagenende verschlossen und statt dessen je ein Fahrstand eingebaut. Daher auch das 3fache Spitzenlicht, wobei die obere Lampe auch fest installiert war (i.e. bei den Beiwagen waren nur Schlußlichter eingebaut).

Nachdem der passende Bi-33 Wagen gestript war begann der Umbau zum ESA177 125.
Bei- und Steuerwagen zum ETA177 Dscf2084

Bei- und Steuerwagen zum ETA177 Dscf2083

Bei- und Steuerwagen zum ETA177 Dscf2085

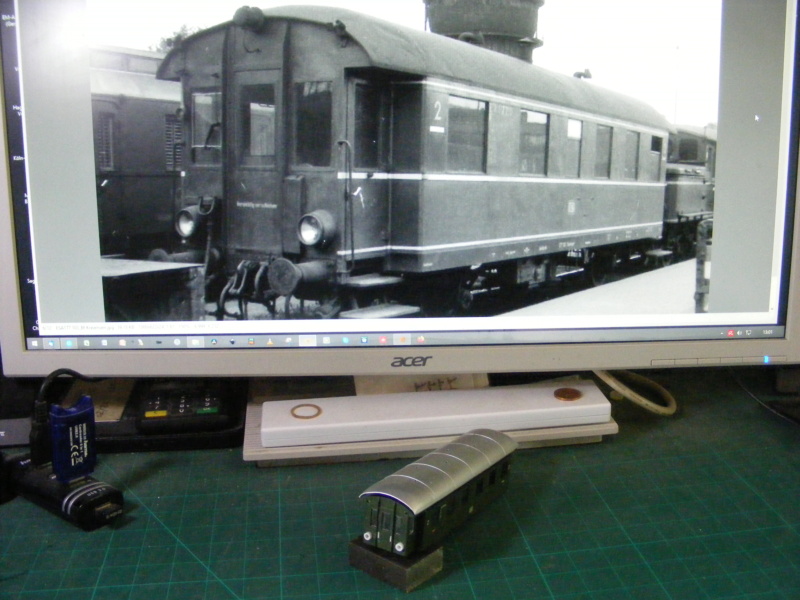

Erster Schritt der Einbau der Lampen ...
Bei- und Steuerwagen zum ETA177 Dscf2086

Bei- und Steuerwagen zum ETA177 Dscf2087
lok1414
lok1414
Teilefinder
Teilefinder


Frank Kelle, John-H., Glufamichel, klaus.kl und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Frank Kelle Fr 16 Sep 2022, 19:15

Wieder etwas, was ich vorher nicht kannte..
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Glufamichel So 18 Sep 2022, 00:10

Exoten-Wolfgang schlägt wieder gnadenlos zu Beifall Beifall sunny
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty ESA177 125

Beitrag von lok1414 Mi 21 Sep 2022, 10:14

Ein kurzes Update zum ESA177 125 ...

  • Die Lampen wurden durch das Spitzenlicht ergänzt.

  • Das Steuerkabel und die Steckdose sind beidseitig montiert.

  • Das Signalhorn und die Glocke sind angebracht (für die Glocke habe ich mich erst später entschieden)

  • Die Dachbestückung mit Lüftern und Abluftstutzen erfolgte nach Bildern


Bei- und Steuerwagen zum ETA177 Dscf2098

Bei- und Steuerwagen zum ETA177 Dscf2099

Bei der Farbwahl ist nun auch eine Entscheidung gefallen: RAL 6020 -chromoxidgrün
lok1414
lok1414
Teilefinder
Teilefinder


Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty ESA177 125

Beitrag von lok1414 Mi 21 Sep 2022, 14:45

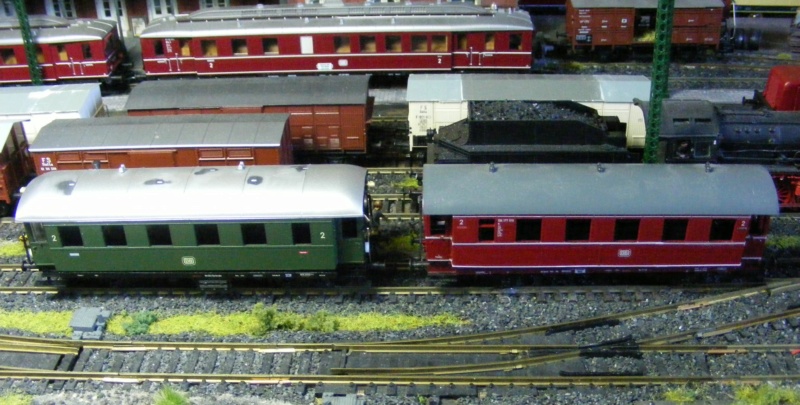

Heute war sozusagen der "Roll out" des neuen ESA-Steuerwagens (grün), dabei traf er auf den zuvor erstellten Beiwagen EBA177 (rot)...

Bei- und Steuerwagen zum ETA177 Dscf2102

Bei- und Steuerwagen zum ETA177 Dscf2103

Bei- und Steuerwagen zum ETA177 Dscf2104


... und noch einmal die beiden Frontansichten des ESA 177 (jetzt mit Fahrwerk und Dach)
Bei- und Steuerwagen zum ETA177 Dscf2105

Bei- und Steuerwagen zum ETA177 Dscf2106

Rohbau fertig! ...? Bei der Montage von Fahrwerk, Wagenkasten und Dach des ESA habe ich einen Fehler bemerkt, der noch korrigiert werden muß, bevor Farbe und die Decals ins Spiel kommt.

Wer hat den Fehler auch bemerkt?
lok1414
lok1414
Teilefinder
Teilefinder


Glufamichel und Steffen70619 mögen diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von lok1414 Do 22 Sep 2022, 15:38

Sooo, jetzt kann der "Rohbau" des ESA 177 125 abgeschlossen werden.

Das Entlüftungsrohr vom WC sitzt nun an der richtigen Stelle ...
Bei- und Steuerwagen zum ETA177 Dscf2151
lok1414
lok1414
Teilefinder
Teilefinder


Steffen70619 mag diesen Beitrag

Nach oben Nach unten

Bei- und Steuerwagen zum ETA177 Empty Re: Bei- und Steuerwagen zum ETA177

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
