Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Falco 2014 Do 07 Apr 2022, 17:16

Hallo Thomas,
ist bis jetzt wirklich gut geworden, deine Roar Ege. Die Farbgebung ist stimmig, sieht wirklich "echt" aus.
Das wird ein sehr schönes Modell.
Was ich allerdings nicht verstehe oder so gemacht hätte, sind die Bohrungen durch die Duchten. Ich denke, die müssten auf den Stützen aufliegen, damit sie Halt bekommen. Bei dieser Konstruktion kann ich mir nur vorstellen, dass unterhalb der Duchten ein Quersplint (wahrscheinlich aus Holz) durch eine Bohrung in den Stützen gesteckt wird, der ein Lockern und Absenken verhindert. Den würde man aber von oben vermutlich auch nicht sehen.
Aber das sind nur Nebensächlichkeiten.

LG
Kurt
Falco 2014
Falco 2014
Superkleber
Superkleber


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Do 07 Apr 2022, 18:05

Falco 2014 schrieb:Hallo Thomas,
Was ich allerdings nicht verstehe oder so gemacht hätte, sind die Bohrungen durch die Duchten. Ich denke, die müssten auf den Stützen aufliegen, damit sie Halt bekommen. Bei dieser Konstruktion kann ich mir nur vorstellen, dass unterhalb der Duchten ein Quersplint (wahrscheinlich aus Holz) durch eine Bohrung in den Stützen gesteckt wird, der ein Lockern und Absenken verhindert. Den würde man aber von oben vermutlich auch nicht sehen.
Aber das sind nur Nebensächlichkeiten.

LG
Kurt

Moin Kurt,
vielen Dank für die netten Worte,Du hast völlig recht mit Deiner Vermutung,das entspricht nicht der Vorlage.
Die Bohrungen werden von der zweiten Brettlage verdeckt.Auch hast Du ja auch schon eine Ausrede geliefert. Very Happy
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Fr 08 Apr 2022, 21:38

Moin Moin,
nach dem Einbau vom Schiffsboden am Heck, habe ich jetzt die Problemstellung,das der 2.Längsstringer ,
auf den die Ruderbankbretter laut Bauanleitung liegen,zu flach über den Schiffsboden verläuft.
Nach Kurt seinem Hinweis ,brauche ich eine Ruderbankhöhe von ca.20mm.
Ich überlege die Ruderbänke auf den 3.Stringer zulegen,damit das Modell plausibel wirkt.
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_e99
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, rmo und klaus.kl mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Thoto Fr 08 Apr 2022, 21:51

Hmm...auf dem 3. Stringer kommt der Ruderer vielleicht oben schon zu hoch raus.
Wird aber wohl erst der Versuch zeigen.

Vielleicht lassen sich die Oberschenkel noch etwas nach oben dehnen, so daß er nicht so rechtwinklig sitzt wie auf einem Bürostuhl.
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Classic mag diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Fr 08 Apr 2022, 21:56

Moin Toto,
die Höhe kommt mit ca. 17mm, schon in etwa hin.
Was mir Bauchweh macht ist,das abweichen vom Bauplan und somit ist das Modell nicht mehr Scale,sondern nur noch semi. Embarassed
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Thoto Fr 08 Apr 2022, 22:12

Und wenn deins passt und und die Wikinger haben falsch...

Vergiß das... No
Thoto
Thoto
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic So 10 Apr 2022, 09:01

Thoto schrieb:Und wenn deins passt und und die Wikinger haben falsch...

Vergiß das... No

Moin Thoto,
das mit Sicherheit nicht.Die Archäologen in Roskilde  wissen da bestimmt sehr viel besser Beischeid. Wink


Weiter geht es mit dem Schiffsboden.
Auf den Bauteile werden die Bretter graviert.Im weiteren Verlauf wird an einer geeigneten Stelle eine Planke abgetrennt,
um den Blick in die Bilge zu ermöglichen,so der Plan.Die Rahmenleisten sind noch nicht fixiert,um eine anpassen zu ermöglichen.
Mit der stark verdünnten Akryl Farbe schwarz/dunkelbraun,gelingt das Beizen gut.
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_100
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, Falco 2014 und Thoto mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Mo 11 Apr 2022, 14:20

Moin Moin,
der Schiffsboden ist verlegt.
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_101

Bis jetzt habe ich nach der Bauvorgabe arbeiten können.
Das wird sich leider jetzt mit den Ruderbänken ändern.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, rmo, klaus.kl und Thoto mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Fr 15 Apr 2022, 21:30

Moin Jungs,
ich sinniere immer noch über die Duchten(der Querverband). scratch
Auf den Bildern im Netz sitzt keiner auf einer Ruderbank?
Dafür ist die auch auf dem Replik ergonomisch zu flach.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Mo 18 Apr 2022, 07:55

Moin Moin,
anpassen und vermitteln,das ist klassischer Bootsbau.Historisch ist mein Ergebnis leider nicht,aber immerhin ein Resultat.
Im aktuellen Baukasten sind leider keine 1:1 Bauzeichnung,aber im der alten Version,gibt es einen maßstäblichen Schnitt ,durch den Spant 3.
Es sind zwei kleine runde Stützhölzer zu erkennen.Richtige Maße konnte ich nicht finden ,so das nur nach der Bildvorlage gearbeitet wurde.
Die Einbauten werden noch etwas gerundet und dann wieder Nachkoloriert.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_102

Zum Ablängen der Stützhölzer wurde der Vorschlag aus einem BB von Kurt übernommen.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel, didibuch, klaus.kl und Thoto mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Di 19 Apr 2022, 08:48

Moin Moin,
die Duchten mit ihren Stützhölzern sind eingebaut.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_103
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Peter2018 mag diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Falco 2014 Di 19 Apr 2022, 12:14

Hallo Thomas, verstehe ich das mit der zweiten Brettlage richtig, dass dort jetzt noch ein Brett auf die Duchten kommt, um die Löcher abzudecken?
Ich habe mal zwei Fotos angeheftet, die ich in Roskilde von der Roar Ege gemacht habe. Da sieht man die Querbalken oder Duchten deutlicher, ebenso, dass man keine Löcher sieht.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_e10

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_e11

LG
Kurt
Falco 2014
Falco 2014
Superkleber
Superkleber


Classic mag diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Di 19 Apr 2022, 12:36

Moin Kurt,
ja die Holzdübel in den Duchten sind nicht richtig,auch die Höhenlage der Duchten entsprechen nicht dem Replik.
Ich werde das Modell erstmal weiter zu ende bauen und dann mit der Erfahrung noch mal neu anfangen.
Danke für Deinen Hinweiß  Very Happy
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Do 21 Apr 2022, 17:58

Moin Moin,
nochmal zu den Duchten und Kniehölzern,ja die sind anders ausgeführt.
Da werde ich noch mal nacharbeiten.Vielleicht sind Felle als eine Sitzauflage möglich?
Heute wurden das Ruder und der Mast mit seiner Rah vorbereitet,
Damit der Mast nicht verdrehen kann,wird der Fußbereich als Vierkant gearbeitet.Oben am Top, ist der Bereich für die Stage abgesetzt,
damit diese nicht verrutschen können.Die Augen für das Anschlagen des Vor/Achterstag ist wohl gespleißt worden,
mal sehe ob das mit dem Baukasten Takelgarn geht?
Der Rahbaum wird konisch verschliffen, um Gewicht zusparen.

Das Ruder mit dem Holepunkt für die Befestigung ist Vorbereitet und wird noch bearbeitet.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_104
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel und didibuch mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Falco 2014 Do 21 Apr 2022, 19:09

Sieht sehr gut aus, Thomas.
Besonders die Farbgebung ist dir toll gelungen. Die Idee mit den Fellen als Sitzauflage gefällt mir gut, habe ich auch schon so gemacht.
Das wird ein sehr schönes Modell.
Bin gespannt, wie es weiter geht.

LG
Kurt
Falco 2014
Falco 2014
Superkleber
Superkleber


Classic mag diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Do 21 Apr 2022, 20:48

Moin Kurt,
ich liebe dieses verwitterte Holz.
Als Beispiel,ein Slawen Blockhaus,um Anno 1000.

Wikingerschiff in Maßstab 1/25 - Seite 2 Slawen11

Das Replik habe ich im Gesichtserlebnisraum Roter Hahn fotografiert.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


doc_raven1000, didibuch und Falco 2014 mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von lok1414 Fr 22 Apr 2022, 08:19

@Thomas: Wieder so ein "Klassiker" der Museums-Pädagogik zur Volksverdummung: Kein Krieger hätte seine Schilde draußen stehen lassen und sie Wind und Wetter ausgesetzt....

Und was wäre gewesen, wenn der Hausherr morgens aus den Haus kommt und findet dort sechs Schilde? Grinsen
lok1414
lok1414
Forenguru
Forenguru


doc_raven1000 und Classic mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Fr 22 Apr 2022, 10:04

Moin Wolfgang,
ja da gebe ich Dir recht.Die Welt war zu der Zeit bestimmt sehr nachhaltig.
Es hat viel Arbeit gebraucht ,um die Dinge des Alltags herzustellen.
Viele Gegenstände wurden immer wieder repariert,bis es wirklich nicht mehr zugebrauchen war.
Die Schilde war bestimmt auch ein Statussymbol und umso wertvoller für die Dorfgemeinschaft.
Ich denke das in einen Dorf der Besitz eines anderem Mitglied der Gemeinschaft geachtet wurde.
In einer Stadt wie Haithabu ,zu der Zeit von der Größe eher eine Ausnahme,
sah die Welt anders aus.Dort gab es Fremde und jeder wollte überleben.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Di 03 Mai 2022, 08:33

Moin Moin,
die Bauteile für das Ruder sind verschliffen und wird nach der Vorgabe an Steuerbord montiert.
In Kurt seinen Bauberichten sind noch sehr interessate Varianten
zum Ruder anschlagen zusehen,die ich an anderer Stelle ausprobieren möchte.

Beim Ruderblatt ist die klassische Tropfenform ⅓ Vorderkante ⅔ auslaufend angedeutet.
Bei den  modernen Epoxi Finnen ist die Abrisskante wirklich Messerscharf.

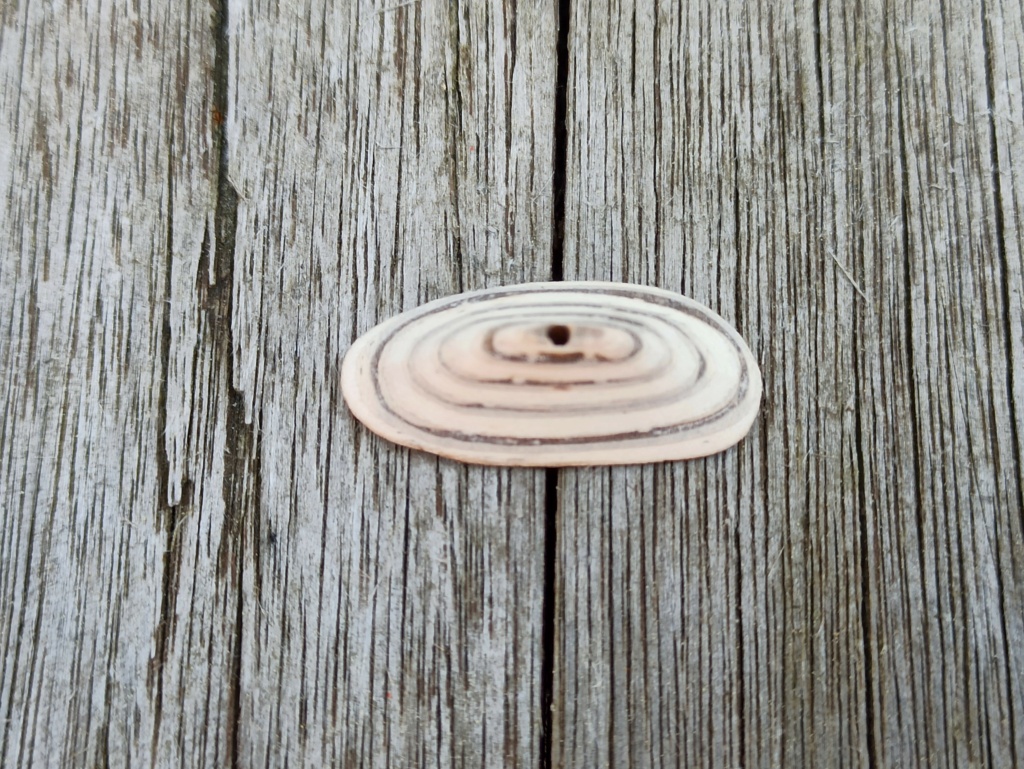

Bei der Montage von der  Ruderlagerung stelle ich fest, das die zu hoch ist.
Da werde ich noch kürzen müssen,denn das Ruder wird wohl senkrecht geführt.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_105

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_106


Da die Zeit mir für den Modellbau knapp bemessen ist,wird es nur sporadisch
ein Update hier geben.Aber ich bleibe am Ball .
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Glufamichel und didibuch mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Mi 04 Mai 2022, 07:59

Moin Moin,
das Seitenruder ist montiert.
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_107

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_108

Wenn es einen Rudergänger gibt,dann kann noch die Schiffssteuerung ergonomisch angepasst werden.
Vielleicht wird auch eine Ruderbank geben,schaun wir mal.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H., Glufamichel und didibuch mögen diesen Beitrag

Nach oben Nach unten

Der Autor dieser Nachricht wurde verbannt. - Diese Nachricht anzeigen

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Mi 04 Mai 2022, 11:22

Gravedigger77 schrieb:So als stiller Mitleser las ich auch mal ein Lob da
Gefällt mir sehr gut bisher dein Boot
Die Farbe des Holzes hast du super hinbekommen
Und auch die sonstige Umsetzung Klasse

Moin Timo,
danke für Dein Lob.
Da ich auf Beize reagiere, ist der Farbton mit stark verdünnter dunkelbrauner /schwarzer Akryl Farbe umgesetzt.
Da es bei mir eine alte Holzterasse und Gartenmöbel gibt,habe ich auch immer einen Referenz Farbton. Very Happy
Das nächste Boot wird mit Wasserfestem Weißleim gebaut.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Fr 06 Mai 2022, 14:22

Moin Moin.
der Festmacher vorn ist auf der Steuerbordseite ,mit den Kniehölzern montiert.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_109


Im Baukasten fehlt das Pardon für achtern.Wenn der Steuermann anheuert,werden die Bank und der hintere Poller nachgebessert.
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


John-H. und Thoto mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic So 08 Mai 2022, 14:55

Moin Moin,
weiter geht es mit Verstärkungen und den Befestigungen für die Segebedingung ,sowie vier Aughölzer außen Bords,
dessen Funktion ich noch nicht ergründen konnte.

Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_111
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_112
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Schlossherr und Thoto mögen diesen Beitrag

Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Classic Do 12 Mai 2022, 15:25

Moin Moin,
um den Schiffskörper gegen eine Beschädigung durch die Ballaststeine zu schützen,kamen Weidenmatten zum Einsatz.
Die Anfertigung der Matten in 1/25 gestaltet sich bei mir als schwierig.
Ich suche nach Alternativen.
Wikingerschiff in Maßstab 1/25 - Seite 2 Roar_113
Classic
Classic
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Wikingerschiff in Maßstab 1/25 - Seite 2 Empty Re: Wikingerschiff in Maßstab 1/25

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 2 von 4 Zurück  1, 2, 3, 4  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
