Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Freue mich schon auf die Pseudo-Kolben.
Thoto- Modellbau-Experte
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Ich will Deine Vorfreude ja nicht schmälern, aber Dich erwartet da nur ein Paar leerer Blechgehäuse und die stehen zu allem Überfluss auch noch versteckt in den Durchgängen zum Heck. Aber der Originaldampfer hatte da auch nichts zu bieten...
Noch was zum Schaufelrad:
Der Karton neigt naturgemäß dazu, wellig zu werden, speziell unter Feuchtigkeitseinfluss. Da aber so ein Schaufelrad für mich nur dann gut aussieht, wenn es möglichst akkurat im Sinne von gerade bzw. parallel einher kommt, habe ich den Paddeln noch je eine Lage Nussbaumfurnier spendiert. Bevor diese Oberfläche wieder unter roten Pigmenten verschwindet, hier noch ein kleines Bilddokument davon:
Beim nächsten Bild wird es dann schon schön rot sein.
Gruß Ulrich
ullie46- Modellbau-Experte
didl, doc_raven1000, Glufamichel, didibuch und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Aber sicherlich war das ganze Schaufelrad rot angepönt.
Schlossherr- Detailliebhaber
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Beim Zusammenbau war ich eine Zeit lang versucht, es in Holz zu lassen. Aber dann wurde alles rot. Macht auch die Ausbesserungen leichter...
Dem Dach habe ich vor der bald folgenden Montage noch einen Rand an den Unterseiten verpasst mittels 2x2 mm Buchenleisten. Die dienen einmal der Stabilität, andererseits auch als Anschlag für die Seitenwände, denn die haben dadurch einen gleichmäßigen Abstand zum Rand. Nebeneffekt: Die Seitenwände neigen sich dabei leicht nach oben-innen. Das sieht man auf vielen Mississippidampfer-Fotos. Wenn es soweit ist, werde ich Bilder nachreichen.
Bis bald wieder.
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000, maxl und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Zwischendurch habe ich mich an der vorderen Reling versucht.
Das Aussticheln wollte ich diesmal vermeiden und habe es mit Folie versucht.
(Druckfolie für Tintenstrahldrucker). Das Ergebnis überzeugt fast,
Evtl. könnte man den Handlauf mit Folienstiften nachzeichnen und die Stützen auch.
Wenn die nächste Reling dran ist, werde ich das mal so machen und tausche diese hier dann evtl.
Spätestens, wenn die ganzen Verzierung an den Decksdächern dran sind, kommt die Folie wieder zum Einsatz.
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000, Glufamichel, maxl und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
doc_raven1000- Modellbaumeister
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
mit den Folien werde ich noch etwas experimentieren und sehen, wo es noch Sinn gibt. Evtl. muss ich bei den Verzierungen weiß hinterlegen, denn weiß bleibt auf der Folie transparent.
Aber erst mal ging es weiter:

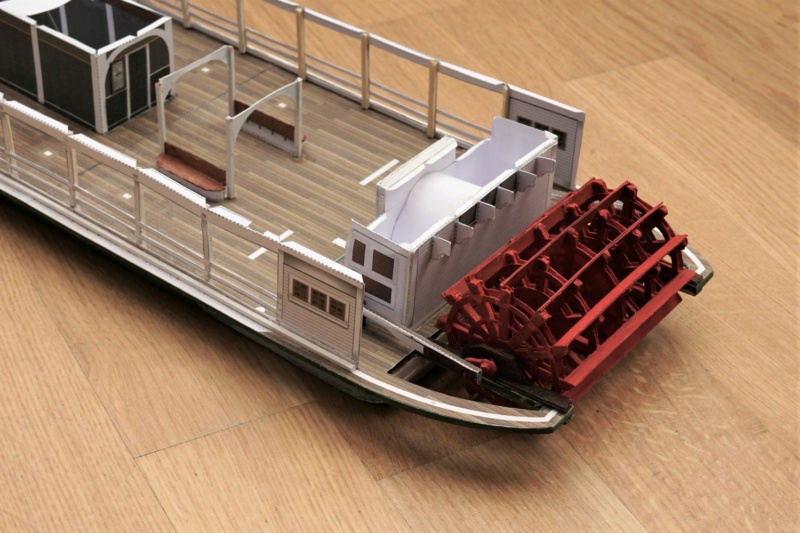

Ich habe das Schaufelrad angemalt und montiert. Drehbar und wieder abnehmbar mit beweglichen Pleuelstangen, die sich in Kolbenattrappen bewegen.
Aus reiner Neugierde heraus musste ich das Rad jetzt schon montieren, obwohl es beim Weiterbau stört und leicht beschädigt wird.
Deshalb ist es von mir demontierbar über vier (Zahnstocher-) Dübel am Ausleger eingesteckt. Mit sanftem Nachdruck (ähnlich den Klemmbausteinen), kann die komplette Einheit demontiert werden und an einem sicheren Ort auf weitere Baufortschritte warten.
Jetzt erst noch ein paar Treppen bauen, dann kann das nächste Deck (Cabindeck) drauf.
Bis bald!
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000, Glufamichel, maxl, Schlossherr, Peter2018 und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Das Schaufelrad ist ein besonderer Hingucker - das Signalrot eine gute Farbwahl.
Viel Erfolg beim Weiterbau!
Beste Grüße
Michael
maxl- Forenurgestein
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Da schaut man gerne zu ...
Viel Freude und Erfolg auch weiterhin beim Basteln und Verbessern ...
Gruß - Jörg -
Jörg- Moderator
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Weiter geht es:
Mit dem Bau bzw. dem Einsetzen der letzten Treppe vom Hauptdeck zum nächsten Oberdeck kann der "erste Deckel" drauf. Endgültig werden die Treppen erst nach Montage des Decks fixiert. Sie müssen ja auch oben durch die Ausstiege passen und die Geländer sind auch noch nicht verklebt, weil sie zwischen Vorder- und Rückseite Klebelaschen versteckt aufnehmen sollen. Ob das klappt? Wenn nicht, werden sie stumpf verklebt.
Gönnen wir uns also einen vorläufig letzten Blick auf das Bootsdeck...
Bald geht es weiter.
Gruß Ulrich
ullie46- Modellbau-Experte
OldieAndi, Glufamichel, maxl und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Das Verfahren mit der Klarsichtfolie hat sich ja eigentlich bei vielen Papierzauberern bereits durchgesetzt, andere der Scherenkünstlergilde sehen darin ein Teufelswerk und das Ende des reinen Kartonmodellbaus
Schlossherr- Detailliebhaber
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Schlossherr schrieb:Hallo Ulrich, die Treppen sind sehr schön anzusehen, aber die Treppengeländer eher nicht. Das ist natürlich meine persönliche Meinung und Geschmacksache. Kann man diese Geländer nicht so wie die Reling auch auf Klarfolie drucken? ...
Stimmt, Michael, wobei man die Geländer dieser unteren Decksebenen später nur noch in den "Tiefen der Geschosse" sieht. Anders wird es auf dem Texasdeck ganz oben,sein. Da probiere ich das in jedem Fall aus. Evtl. auch jetzt schon bei den vorhandenen...
Was mich aber bisher mehr gestört hat, ist, dass die Geländer trotz Aufdoppelung extrem dünn aussehen. Speziell der Handlauf ist als solcher nicht präsent. Da werde ich einen passenden braunen Streifen rechts und links aufkleben. Zumindest da, wo man es sofort sieht.
Auch die Rettungsringe, Türen und diverse Bretter werde ich später noch dazu kleben, damit das Ganze etwas dreidimensionaler wirkt.
Ich hatte allerdings keine Ruhe und habe bereits das Deck aufgeklebt. Da will ich doch mal den Urheber des Bogens loben. Bis jetzt ist alles extrem passgenau. Das Dach lag auf Anhien auf allen Ecken und Kanten auf und konnte ohne Nacharbeit verklebt werden.
Und- was mich auch freut: Durch die Holzleiste, die ich als Unterzug und Anschlag unter die obere Deckskante geklebt habe, kippen die Stützen leicht nach innen, so wie beim Original. Wäre es ein Auto, hätten wir einen "negativen Sturz".
Genug der Worte - lasst uns Bilder sehen!
Gruß Ulrich
.
ullie46- Modellbau-Experte
Frank Kelle, doc_raven1000, Glufamichel, didibuch, maxl, Schlossherr und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
es ging wieder etwas weiter und die erste Etage füllte sich mit einer Bar und einer Bühne. Die Heckpartie war jetzt auch an der Reihe, denn sie bildet den "Anschlag" für die Reling dieses Decks und die Auflage des nächsten Decks. Die Reling kommt im nächsten Beitrag.
Bis dahin - Gruß Ulrich
ullie46- Modellbau-Experte
OldieAndi, doc_raven1000, Glufamichel, Schlossherr, laiva-ukko und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
doc_raven1000- Modellbaumeister
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Beste Grüße
Michael
maxl- Forenurgestein
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Thoto- Modellbau-Experte
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
In Bezug auf die Bühne muss ich Euch enttäuschen...
Die Bühne wird nachher nicht mehr zu sehen sein.... Es kommen noch zwei Treppenaufgänge unmittelbar daneben und das nächste Deck oben drüber. Figuren habe ich, aber die will ich später auf den sichtbaren Bereichen als Touristen verwenden.
Hier noch ein letzter Blick mit nur aufgesetzten Treppen, die später durch das Deck hindurch passend gemacht werden müssen und dann ihr Geländer bekommen.
Ich werde also als nächsten Schritt das Deck anpassen, die Treppen einbauen und dann geht es an die Reling. Da werde ich mir noch was überlegen.
Im Moment tendiere ich dazu, eine einfache Version zu bauen, um nicht ewig ausschneiden zu müssen:
Also ein gerader Schnitt über der Holzreling, die Säulen durch Zahnstocher, dann weiß lackiert, ersetzen und den oberen Abschluss wieder durchgehend ankleben. Dann kann ich auch die Höhe zwischen den beiden Decks gut berücksichtigen. Durch die Unterzüge haben die sich nämlich um 2 mm verändert.
Provisorisch angesetzt sieht das dann so aus:
Die Fahnen und Kokarden habe ich als mögliche Dekoelemente aus dem Netz entnommen und schon mal angesetzt. Soll ja Spaß machen, das Ganze.
Die weiße Holzreling beklebe ich auch von der Rückseite bedruckt, wegen der Optik und Stabilität. Folie setze ich hier nicht ein, weil die weißen Teile dann transparent würden. Später, bei der Dachzier, komme ich noch mal zur Folie zurück.
Soweit für heute. Fortsetzung folgt.
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000, didibuch, maxl, klaus.kl, Peter2018, laiva-ukko und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Sonst macht sich das Schiffchen unter Deiner Hand richtig hübsch.
Schlossherr- Detailliebhaber
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
das gefällt mir gut, auch die Geländer sehen durch die Farbgestaltung ok aus. Die auszuschneiden wäre eine Heidenarbeit und könnte Stabilität kosten.
Viele Grüße
Dieter
didibuch- Superkleber
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Einige Fortschritte kann ich vermelden: Das nächste Deck ist drauf mit den Deckshäusern, die später noch ein Deck und das Pilothaus aufnehmen.
Hauptsächlich kam die Reling des mittleren Decks dazu, die ich, wie angekündigt, in Teilen aufbaue. Zunächst die Reling (unterer Handlauf) dann der Abschluss oben und dann, dazwischen, die Pfosten, weiß lackiert und einzeln eigepasst. Hört sich im Moment kompliziert an, ist aber weniger aufwendig, als die ganzen Teile mühsam auszuschneiden. Außerdem ist das maßgerechte Anpassen und Einkleben so einfacher.
Hier die Bilder dazu:
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000, Glufamichel, didibuch, maxl, laiva-ukko und Thoto mögen diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Es geht ja mit Riesenschritten voran Besonders gelungen sind Dir auch die Kokarden und Fahnen, die kommen extrem realistisch rüber. Sag mal, sind das wirklich Papierausdrucke und wenn ja, welche Stärke hat das Papier (80g ?)
Liebe Grüße
Stephan
laiva-ukko- Forenguru
maxl mag diesen Beitrag
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Zu Deiner Frage:
Die Fahnen habe ich auf 80er Papier zwei mal ( ein mal normal und dann seitenverkehrt) ausgedruckt und miteinander verklebt.
Beim Trocknen in Form gebracht und am Ende mit verdünntem Weißleim gehärtet.
Die Kokarden habe ich einseitig auf 80er Papier ausgedruckt, dann versucht, die auf dem Foto vorhandenen Falten nach zu bformen und dann auch mit Weißleim verstärkt.
Es hilft, wenn man als Vorlage ein Foto auswählt, das bei Fahnen bereits flattert, bzw. wie bei den Kokarden, einen Faltenwurf zeigt. Disen muß man dann nur noch betonen.
Der Rest des Schiffes ist weitgehend auf 160er Karton gedruckt, bei Bedarf doppelt.
Gruß Ulrich
ullie46- Modellbau-Experte
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Absolut tolles Ergebnis, man sieht der Deko das Papier nicht an
Zuletzt von laiva-ukko am Sa 19 Feb 2022, 14:03 bearbeitet; insgesamt 1-mal bearbeitet
laiva-ukko- Forenguru
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Ein wirklich äußerst attraktives Modell!
Eine Frage ... die schrägstehenden (nur jetzt?) "Fahnenmasten" - soll das so werden/bleiben? ...
Denn diese Masten waren an den Vorbildern eine Art "Spanntürme" für durchgehende Stahlseile, die Rumpf und Aufbauten konstruktiv zusammenhielten ... also wichtige, funktionale Bestandteile der Schiffsstruktur ... so ähnlich wie die Verspannung von Doppeldeckern ...
Gruß - Jörg -
Jörg- Moderator
Re: Mississippi Riverboat "Mark Twain" / 1:50, Pappe, Holz u.a.
Siehe auch hier:
(Quelle: Downloadlink aus Beitrag #1 )
- Code:
https://www.disneyexperience.com/activities/models/marktwain_model.php
Derzeit sind es noch Schaschlikspieße, als Fahnenmast missbraucht, sie ersetze ich durch Vierkantleisten und verspanne sie dann.
Gruß Ulrich
ullie46- Modellbau-Experte
doc_raven1000 und didibuch mögen diesen Beitrag
