ITALERI 3657 Ford Transit UK Police

Nach unten

ITALERI 3657 Ford Transit UK Police Empty ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 15 Dez 2020, 22:57

Ich habe mal angefangen. Ich werde die ganze Elektronik im Laderaum einbauen und alles in der Karosserie verdrahten. Die Anschlussdrähte werden  nur durch das Fahrgestell geführt. In die Karosserie habe ich noch Löcher gebohrt, wo die Leuchtdioden eingebaut werden.

ITALERI 3657 Ford Transit UK Police Img_9638

ITALERI 3657 Ford Transit UK Police Img_9639

ITALERI 3657 Ford Transit UK Police Img_9640

Der sichtbare Teil der Innenseite ist lackiert

ITALERI 3657 Ford Transit UK Police Img_9644

Verschiedene Anbauteile lackiert
ITALERI 3657 Ford Transit UK Police Img_9642

Stoßdämpfer lackiert
ITALERI 3657 Ford Transit UK Police Img_9641

Die Karosserie ist jetzt grundiert
ITALERI 3657 Ford Transit UK Police Img_9643

Felgen und Radkappen lackiert
ITALERI 3657 Ford Transit UK Police Img_9710

Räder zusammengebaut
ITALERI 3657 Ford Transit UK Police Img_9712

Vorderachse montiert
ITALERI 3657 Ford Transit UK Police Img_9711

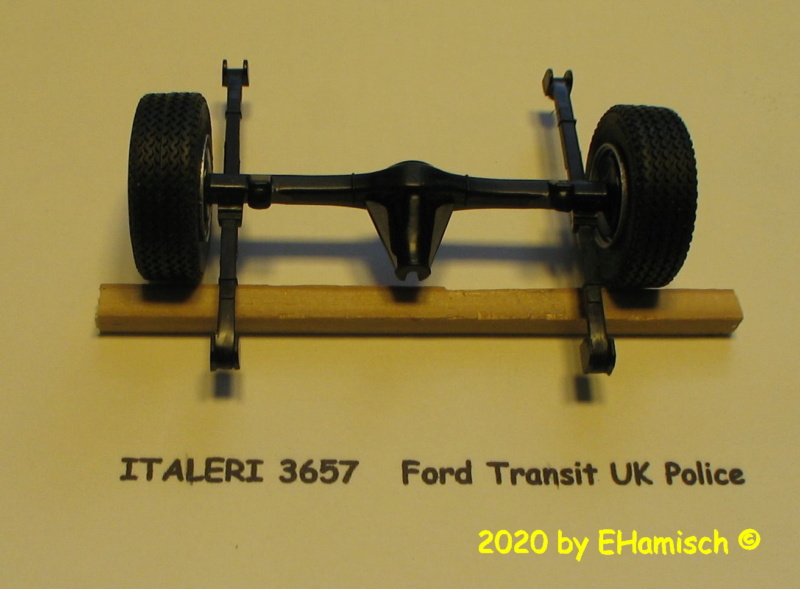

Hinterachse zusammengebaut
ITALERI 3657 Ford Transit UK Police Img_9713

Motor, Kardanwelle und Reserverad angebaut
ITALERI 3657 Ford Transit UK Police Img_9715

Auspuff und Tank angebaut
ITALERI 3657 Ford Transit UK Police Img_9714
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 15 Dez 2020, 23:10

So es geht weiter
Das Fahrgestell ist auf der Unterseite fertig
ITALERI 3657 Ford Transit UK Police Img_9717

ITALERI 3657 Ford Transit UK Police Img_9716

ITALERI 3657 Ford Transit UK Police Img_9718

Die Karosse ist lackiert
ITALERI 3657 Ford Transit UK Police Img_9720

Frontteil schwarz abgesetzt
ITALERI 3657 Ford Transit UK Police Img_9719

Heckpartie rot abgesetzt
ITALERI 3657 Ford Transit UK Police Img_9721

ITALERI 3657 Ford Transit UK Police Img_9722

Seitentüren und Heckklappe lackiert
ITALERI 3657 Ford Transit UK Police Img_9723

Fortsetzung folgt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 15 Dez 2020, 23:26

Ich habe die Elektronik-Komponenten zum Teil fertig. Hier sind die die Steuerplatinen für die Rundumleuchten und den Warnblinker.
ITALERI 3657 Ford Transit UK Police Img_9725

ITALERI 3657 Ford Transit UK Police Img_9724

Etwas knifflig wurde es mit den Rundumleuchten. auf Grund der Größe musste ich kleine SMD-LED´s verwenden. Die konnte ich gerade noch die Drähte anlöten. Hier ein Bild im Vergleich zu einem Pfennig.
ITALERI 3657 Ford Transit UK Police Img_9726

Die Rundumleuchten fertig gebaut
ITALERI 3657 Ford Transit UK Police Img_9729

ITALERI 3657 Ford Transit UK Police Img_9727

Hier noch mal alle Teile: Steuerplatinen, 2x Rundumleuchten Anschlusskabel mit Stecker
ITALERI 3657 Ford Transit UK Police Img_9728

Fortsetzung folgt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von John-H. am Mi 16 Dez 2020, 01:51

Ich bin absolut begeistert von deiner Elektronik! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von John-H. am Mi 16 Dez 2020, 01:52

Ich bin absolut begeistert von deiner Elektronik! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Mi 16 Dez 2020, 09:33

John-H. schrieb:Ich bin absolut begeistert von deiner Elektronik! Very Happy

Danke John
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von Tobe-in-style am Fr 18 Dez 2020, 09:34

Moin Egbert,

Kann mich John nur anschließen deine Elektronik arbeiten sind absolut erste Sahne.
Aber auch so wirkt der Transit sehr stimmig.
Nur die Felgen/Radkappen finde ich persönlich nicht so schön.
Die Türen und die Heckklappe kann man öffnen und schließen?

Tobe-in-style
Tobe-in-style
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Fr 18 Dez 2020, 14:49

Heckklappe und Türen kann man öffnen und schließen.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am So 27 Dez 2020, 19:47

Jetzt wieder paar Bilder vom Bau.

Für den Einbau der Scheinwerferbeleuchtung mußte ich die vorderen Radkästen etwas einkürzen
ITALERI 3657 Ford Transit UK Police Img_2412

Das sind die Träger für die LED´s
ITALERI 3657 Ford Transit UK Police Img_2410

Hier mal die Größe der verbauten Scheinwerfer-LED´s
ITALERI 3657 Ford Transit UK Police Img_2411

Die LED´s sind jetzt bedrahtet
ITALERI 3657 Ford Transit UK Police Img_2414

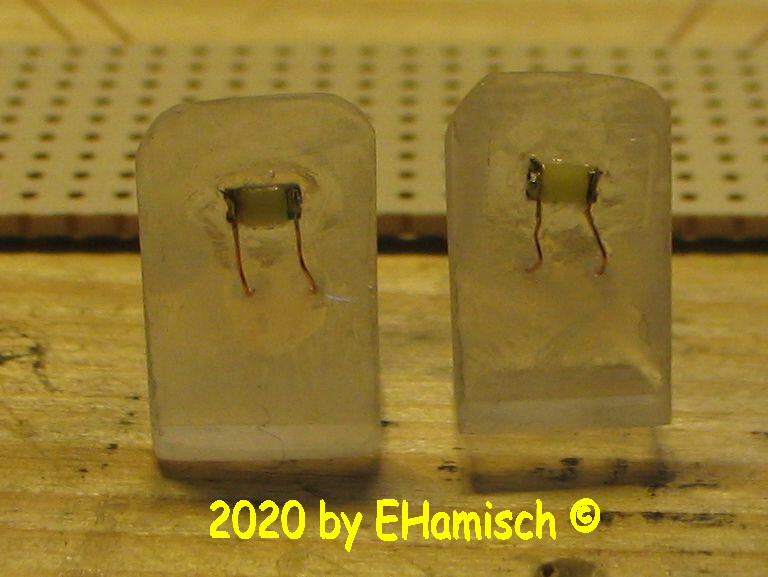

Hier auf die Träger geklebt
ITALERI 3657 Ford Transit UK Police Img_2413

jetzt Funktionsprobe
ITALERI 3657 Ford Transit UK Police Img_2415

Hier mal ein Bild um zu sehen, wie ich die Drähte innerhalb der Karosse verklebt verklebt habe
ITALERI 3657 Ford Transit UK Police Img_2416

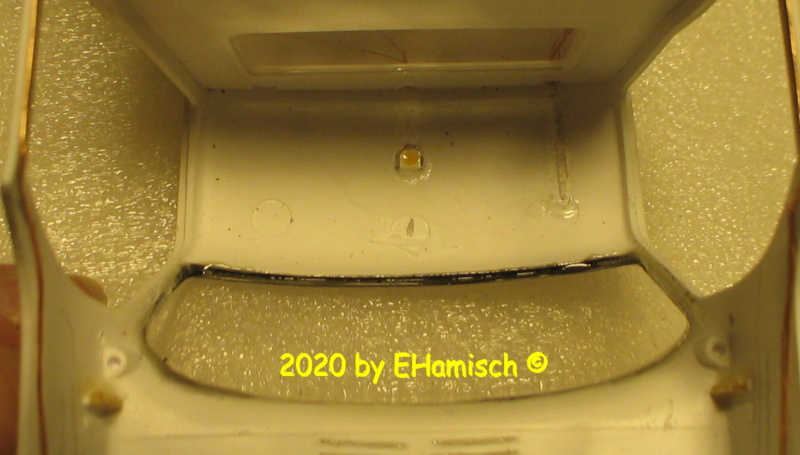

Eingebaute LED´s  Hier Kabinenbeleuchtung und vordere Rundumleuchte
ITALERI 3657 Ford Transit UK Police 2712_110

Hintere Rundumleuchte
ITALERI 3657 Ford Transit UK Police 2712_210

Rückleuchten, Warnblinker und Rückfahrlicht
ITALERI 3657 Ford Transit UK Police 2712_310

Warnblinkeröffnung vorn
ITALERI 3657 Ford Transit UK Police 2712_610

Scheinwerfer
ITALERI 3657 Ford Transit UK Police 2712_510
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am So 27 Dez 2020, 20:04

Es geht weiter

beide Scheinwerfer von vorn
ITALERI 3657 Ford Transit UK Police 2712_710

So sieht die Verdrahtung aus.
ITALERI 3657 Ford Transit UK Police 2712_810

Hier noch mal beide Scheinwerfer von Innen
ITALERI 3657 Ford Transit UK Police Img_2417

Die Platine mit den Vorwiderständen
ITALERI 3657 Ford Transit UK Police Img_2418

Das sind die lackierten Sitze des Fahrzeuges
ITALERI 3657 Ford Transit UK Police Img_2419

Die gesamten Leiterplatten aufgeklebt und für den Einbau vorbereitet
ITALERI 3657 Ford Transit UK Police Img_2420

Die Leiterplatten sind eingebaut
ITALERI 3657 Ford Transit UK Police Img_2421
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von Tobe-in-style am Mo 28 Dez 2020, 10:59

Moin Egbert,

Deine Verdrahtungskünste sind jedesmal schön anzusehen.
Ich würde damit nicht klar kommen, schon original vorgepackte Licht Sets lassen mich regelmäßig verzweifeln 😅

Tobe-in-style
Tobe-in-style
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Mo 28 Dez 2020, 12:44

Tobe-in-style schrieb:Moin Egbert,

Deine Verdrahtungskünste sind jedesmal schön anzusehen.
Ich würde damit nicht klar kommen, schon original vorgepackte Licht Sets lassen mich regelmäßig verzweifeln 😅


Damit komme ich zurecht. Ich bin gelernter Elektriker. Das mit der Elektronik habe ich mir angeeignet.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Mo 28 Dez 2020, 23:11

Ich habe jetzt mal die Karosse und das Fahrgestell zusammengesteckt, und eine Funktionsprobe durchgeführt.
Es muß noch alles richtig zusammengebaut werden und die Abziehbilder noch anbringen.
Hier die Bilder von der Probe.

ITALERI 3657 Ford Transit UK Police 2812_110


ITALERI 3657 Ford Transit UK Police 2812_210


ITALERI 3657 Ford Transit UK Police 2812_610


ITALERI 3657 Ford Transit UK Police 2812_710


ITALERI 3657 Ford Transit UK Police 2812_810
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von doc_raven1000 am Di 29 Dez 2020, 09:28

Ich staune immer wieder was du mit den winzigen LED`s anstellst, bzw. die Fahrzeugbeleuchtung darstellst Großer Meister
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 29 Dez 2020, 12:18

doc_raven1000 schrieb:Ich staune immer wieder was du mit den winzigen LED`s anstellst, bzw. die Fahrzeugbeleuchtung darstellst Großer Meister

Es Freut mich, dass Du Gefallen daran hast. Mir macht es Spaß, mit so kleinen Sachen zu experimentieren. Aber das geht alles nur mit Lupe und ruhigen Händen.
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von John-H. am Di 29 Dez 2020, 12:31

..... vor allem deine Rundumleuchten beeindrucken mich sehr!!

Ich habe schon überlegt, so etwas in meinem Tracktor einzubauen! Pfeffer
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von eydumpfbacke am Di 29 Dez 2020, 12:41

Auf jeden Fall ein Hingucker Cool
eydumpfbacke
eydumpfbacke
Forenguru
Forenguru


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 29 Dez 2020, 17:01

John-H. schrieb:..... vor allem deine Rundumleuchten beeindrucken mich sehr!!

Ich habe schon überlegt, so etwas in meinem Tracktor einzubauen! Pfeffer

Da freut mich, John. versuche es mal, es ist nicht so schwer
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 29 Dez 2020, 17:02

eydumpfbacke schrieb:Auf jeden Fall ein Hingucker Cool

Danke Reinhart
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am Di 29 Dez 2020, 21:23

Hallo
Heute habe ich mit dem Sockel der Vitrine angefangen. Die Sperrholz-Platten zugeschnitten, Öffnung für die RJ45-Buchse ausgearbeitet, und alles verklebt. Das Ganze nach dem Trocknen verschliffen.


ITALERI 3657 Ford Transit UK Police 2912_410

Ansicht von unten mit Kabeldurchführung
ITALERI 3657 Ford Transit UK Police 2912_610

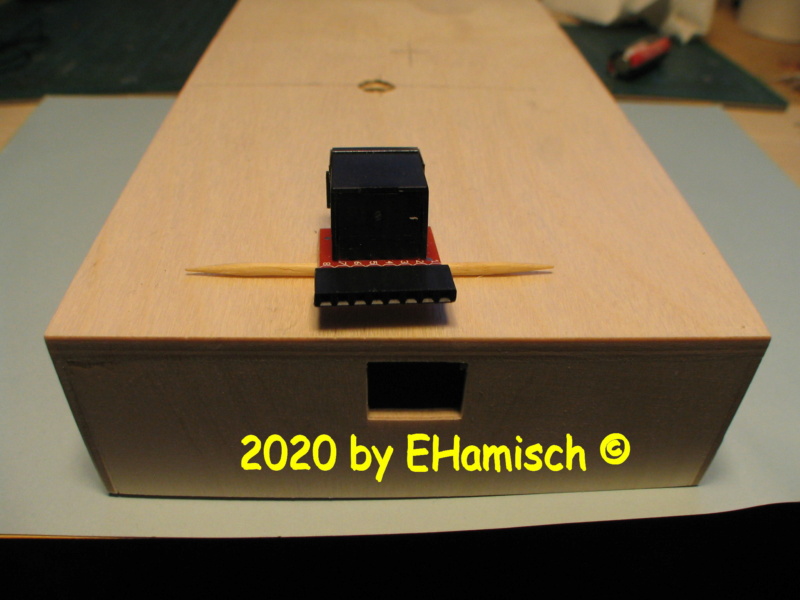

RJ45-Stecker mit angelöteten Steckbuchsen
ITALERI 3657 Ford Transit UK Police 2912_710

Die RJ45-Buchse zur Probe eingesteckt
ITALERI 3657 Ford Transit UK Police 2912_910

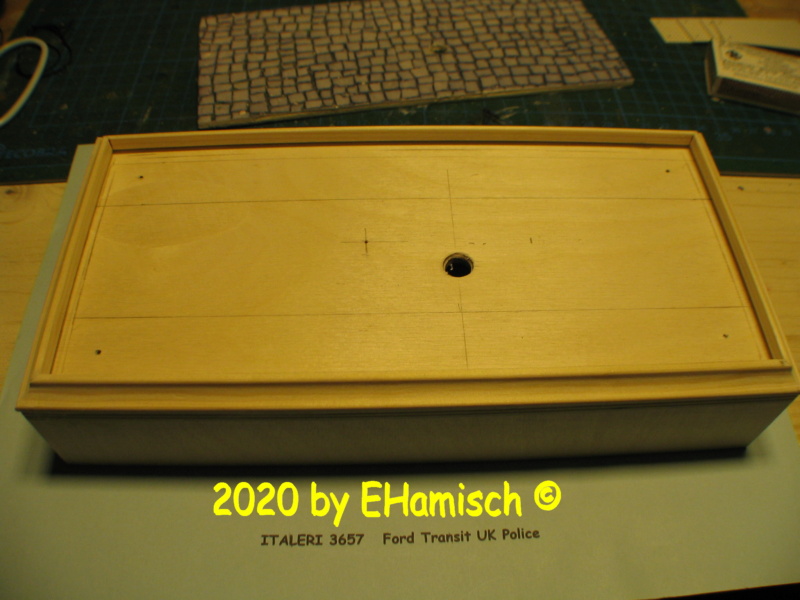

Die Leisten für die Hauben -Begrenzung aufgeklebt
ITALERI 3657 Ford Transit UK Police 2912_111

ITALERI 3657 Ford Transit UK Police 2912_110

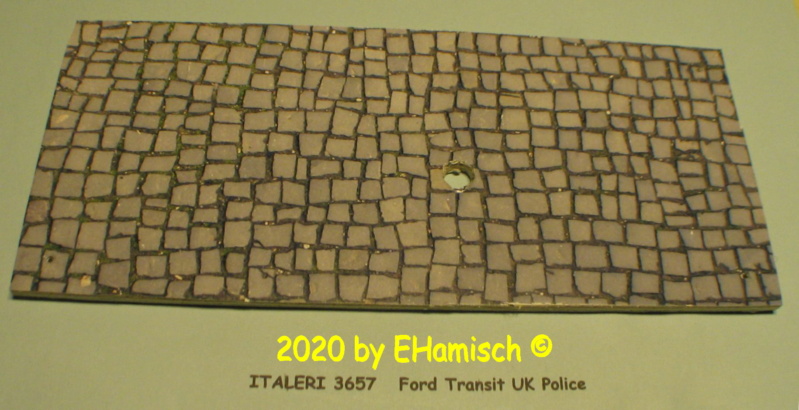

Die  "Straße"  für mein Fahrzeug
ITALERI 3657 Ford Transit UK Police 2912_113

Straßenbelag ausgerichtet und provisorisch befestigt
ITALERI 3657 Ford Transit UK Police 2912_114

Das Fahrzeug zur Probe mal auf den Sockel gestellt.

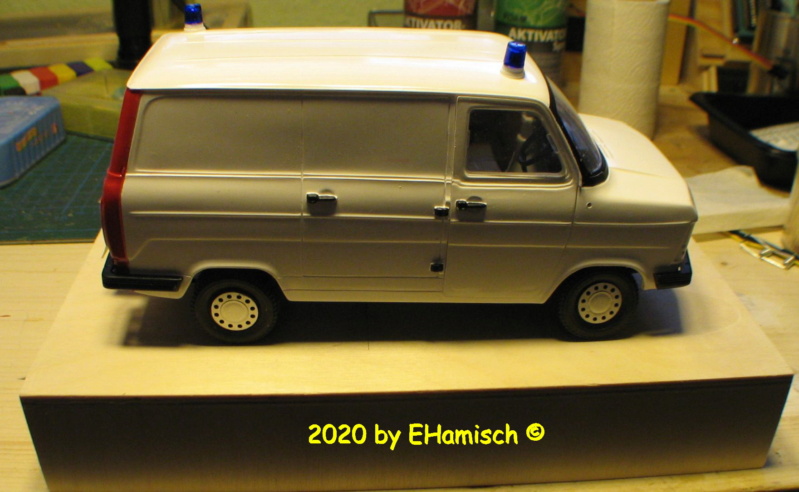

ITALERI 3657 Ford Transit UK Police 2912_112

ITALERI 3657 Ford Transit UK Police 2912_310


ITALERI 3657 Ford Transit UK Police 2912_210

Als Nächstes wird er Sockel noch richtig geschliffen, lackiert und die Fahrzeughalterung angefertigt.

Der Ford wird erst, wenn die Vitrine fertig ist, mit den restlichen Teilen bestückt.

Fortsetzung folgt
EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von EHamisch am So 03 Jan 2021, 19:55

Jetzt geht es in den Endspurt. Gestern und heute habe ich die Abziehbilder angebracht.
Die letzten Teile angebracht, und dann dumm geschaut.
Irgend etwas ist hier nicht in Ordnung, der Sockel ist zu schmal. Wenn man es nicht richtig notiert, gibt es Fehler. Der Sockel sollte 12cm Innenmaß haben, ich habe das als Außenmaß genommen, also Neubau.

Hier jetzt die Bilder

ITALERI 3657 Ford Transit UK Police Img_0217

ITALERI 3657 Ford Transit UK Police Img_0216

ITALERI 3657 Ford Transit UK Police Img_0215

Hier noch der schöne Sockel mit eingeklebter Buchse.

ITALERI 3657 Ford Transit UK Police Img_0110

ITALERI 3657 Ford Transit UK Police Img_0111


EHamisch
EHamisch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ITALERI 3657 Ford Transit UK Police Empty Re: ITALERI 3657 Ford Transit UK Police

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
