Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
4 verfasser
Seite 1 von 1
Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Die "Goldenen 20er" des 20. Jahrhunderts - die sich ja jetzt wiederholen sollen - brachten Vieles mit "Versuchs-...." auf die Schiene.
An diese gute alte Tradition will ich anknüpfen.
Ab Mitte der 20er Jahre liefen in den Konstruktionsbüros von Henschel (Kassel), Borsig (Berlin), Krauss-Maffei (München) und anderen, Überlegungen die Züge schneller zu machen bei gleichzeitigem Einsparen von Brennstoff. 1934 lieferte dann Henschel eine Lokomotive der BR 03 gekuppelt mit einem (Probe-) Tender der Bauart 2'2'T 34-Stoker mit einer kompletten Stromlinienverkleidung des Tendergehäuses. Dieser Tender war der Prototyp für alle nachfolgenden Stromlinientender der Lokomotiv-Baureihen BR 01.10, 03.10 (und 03.0), 05 und 06.
Zum Modell:
Man nehme einen 2'2'T34-Öltender, ein Stromlinen-Tendergehäuse der BR 03.10, Vorbildfotos und/oder Skizzen, eine scharfe Säge und - für Anfänger - viiiiel Mut ...
Was nach der ersten Aktion vom Stromlinientender übrig bleibt ist ...
Dann geht´s an den Öltender ....
Öltank demontieren und die "Kohle-Version" der Tendervorderwand einpassen ...
Wenn alle Finger noch dran sind, kann man gleich mit dem Wiederaufbau des Gehäuses beginnen ...
An diese gute alte Tradition will ich anknüpfen.
Ab Mitte der 20er Jahre liefen in den Konstruktionsbüros von Henschel (Kassel), Borsig (Berlin), Krauss-Maffei (München) und anderen, Überlegungen die Züge schneller zu machen bei gleichzeitigem Einsparen von Brennstoff. 1934 lieferte dann Henschel eine Lokomotive der BR 03 gekuppelt mit einem (Probe-) Tender der Bauart 2'2'T 34-Stoker mit einer kompletten Stromlinienverkleidung des Tendergehäuses. Dieser Tender war der Prototyp für alle nachfolgenden Stromlinientender der Lokomotiv-Baureihen BR 01.10, 03.10 (und 03.0), 05 und 06.
Zum Modell:
Man nehme einen 2'2'T34-Öltender, ein Stromlinen-Tendergehäuse der BR 03.10, Vorbildfotos und/oder Skizzen, eine scharfe Säge und - für Anfänger - viiiiel Mut ...
Was nach der ersten Aktion vom Stromlinientender übrig bleibt ist ...
Dann geht´s an den Öltender ....
Öltank demontieren und die "Kohle-Version" der Tendervorderwand einpassen ...
Wenn alle Finger noch dran sind, kann man gleich mit dem Wiederaufbau des Gehäuses beginnen ...
Zuletzt von lok1414 am Mo 23 Nov 2020, 15:22 bearbeitet; insgesamt 2-mal bearbeitet
lok1414- Forenguru
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Welche Maschine hat den denn "angehangen" bekommen? Die 05 003 hatte ja einen - logisch - aber sonst?
Frank Kelle- Admin
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Das Fahrwerk wird nicht geändert. Lediglich die Stromlinienverkleidung ist ans Chassis zu montieren ...
Unter dem Deckel war der pneumatische "Stoker"-Antrieb eingebaut ...
Nach der "Hochzeit" von Fahrwerk und Kastenaufbau sollte der neue Tender dann in etwa so aussehen ...

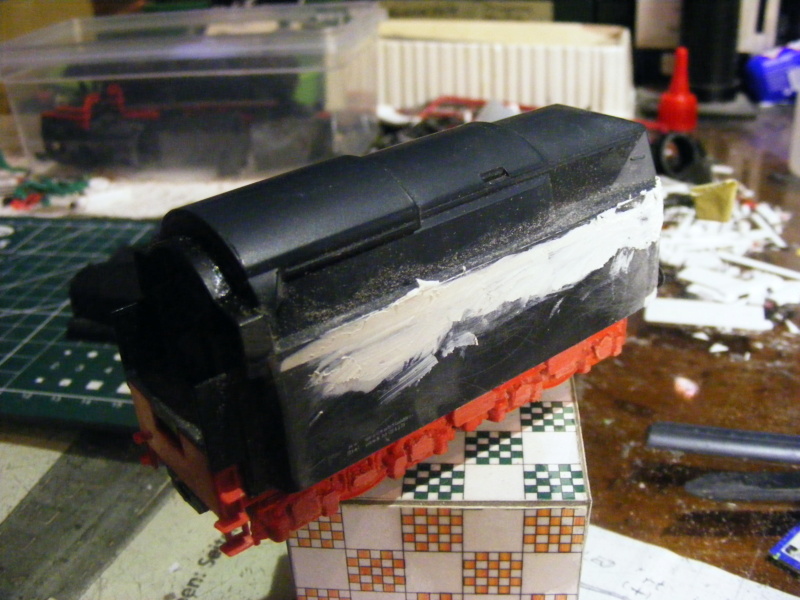

Jetzt noch etwas spachteln und schleifen, dann kann vor dem lackieren, die erste Probefahrt stattfinden.
-------------------------------------
Ich hoffe, ich habe alle Unterschiede zum Serien-Stromlinientender Typ 2'2'T34 - der ja dann hinter der BR 03.10 (bzw. einigen wenigen BR 03.0) lief, berücksichtigt.
Die zum Tender passende Lok mit der Betriebs-Nummer 03 161, ist schon in Auftrag gegeben.
Und ja, den nächsten Stromlinien-Tender baue ich mit geöffnetem Kohlekasten.
Unter dem Deckel war der pneumatische "Stoker"-Antrieb eingebaut ...
Nach der "Hochzeit" von Fahrwerk und Kastenaufbau sollte der neue Tender dann in etwa so aussehen ...
Jetzt noch etwas spachteln und schleifen, dann kann vor dem lackieren, die erste Probefahrt stattfinden.
-------------------------------------
Ich hoffe, ich habe alle Unterschiede zum Serien-Stromlinientender Typ 2'2'T34 - der ja dann hinter der BR 03.10 (bzw. einigen wenigen BR 03.0) lief, berücksichtigt.
Die zum Tender passende Lok mit der Betriebs-Nummer 03 161, ist schon in Auftrag gegeben.
Und ja, den nächsten Stromlinien-Tender baue ich mit geöffnetem Kohlekasten.
lok1414- Forenguru
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Hallo Namensvetter,
sieht gut aus! Wie schon bei Steffen bewundere ich den Mut, mitten durch glatte Sichtflächen durchzusägen, und zwar so, dass hinterher alles so wie gedacht zusammenpasst. Respekt!
Deswegen frag ich mal ganz indiskret: Was für eine Säge nimmst Du denn? Arbeitest Du dann nur nach Anriss oder einer Führung? Wie spannst Du das Teil?
Ansonsten Glückwunsch zu dem schönen Teil und ich freue mich mit dem Heizer, der da jetzt ein etwas erleichtertes Dasein fristen darf!
Viele Grüße
Wolfgang
sieht gut aus! Wie schon bei Steffen bewundere ich den Mut, mitten durch glatte Sichtflächen durchzusägen, und zwar so, dass hinterher alles so wie gedacht zusammenpasst. Respekt!
Deswegen frag ich mal ganz indiskret: Was für eine Säge nimmst Du denn? Arbeitest Du dann nur nach Anriss oder einer Führung? Wie spannst Du das Teil?
Ansonsten Glückwunsch zu dem schönen Teil und ich freue mich mit dem Heizer, der da jetzt ein etwas erleichtertes Dasein fristen darf!
Viele Grüße
Wolfgang
Lupo60- Schneidmatten-Virtuose
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Hallo Wolfgang,
besten Dank für Deinen interessanten Umbaubericht. Gut gemacht, und ich hab wieder was neues gelernt.
Da habe ich jetzt erstmal meinen "Troche" bemühen müssen, und bin auf Seite 120 fündig geworden. Der Tender hatte tatsächlich eine pneumatische Kohlennachschubeinrichtung. Kannte bisher nur den Kohlennachschubwagen in den Stromlinientendern.
Irgendwo habe ich noch einen Gehäusesatz der Märklin-03.10 herumliegen, mit der augeschnittenen Schürze. Da ist mir nur nie etwas zur Tender-Motorisierung eingefallen. Bis jetzt
Danke und herzliche Grüße
Steffen
besten Dank für Deinen interessanten Umbaubericht. Gut gemacht, und ich hab wieder was neues gelernt.
Da habe ich jetzt erstmal meinen "Troche" bemühen müssen, und bin auf Seite 120 fündig geworden. Der Tender hatte tatsächlich eine pneumatische Kohlennachschubeinrichtung. Kannte bisher nur den Kohlennachschubwagen in den Stromlinientendern.
Irgendwo habe ich noch einen Gehäusesatz der Märklin-03.10 herumliegen, mit der augeschnittenen Schürze. Da ist mir nur nie etwas zur Tender-Motorisierung eingefallen. Bis jetzt
Danke und herzliche Grüße
Steffen
Steffen70619- Schneidmatten-Virtuose
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
@Wolfgang: In der Regel nutze ich die Säge von CMK mit ihren rasierklingenscharfen Feinstsägeblättern für Schnitte, die nur wenig "Materialverlust" haben sollen. Früher nutzte ich dazu die Roco-Säge.
Gesägt wird oft nur nach Anriss, weil einfach kein Platz für eine Führung ist. Bei langen Schnitten nehme ich auch schon mal ein Stahllineal, der Rest ist dann Übung.
Und das Spannen erfolgt zwischen zwei bis fünf hoch sensiblen Spannpratzen .... allgemein bekannt als Finger .... die leiden dann auch hin und wieder, wenn die o.a. Säge mal abrutscht. Aber für solche Fälle steht dann ein Fläschchen mit Cyanarcylat bereit ...
@Steffen: Alle Stromlinientender hatten Kohlenachschubeinrichtungen, in verschiedenen Ausführungen. Wenn die Abdeckungen zugefahren waren - was bei der DRG Pflicht war - war es dem Heizer nicht mehr möglich die Kohle aus dem hinteren Teil des Tenders nach vorn zu schaffen.
Bei deiner BR 03.10 freut es mich dir einen kleinen Kick gegeben zu haben ....
Gesägt wird oft nur nach Anriss, weil einfach kein Platz für eine Führung ist. Bei langen Schnitten nehme ich auch schon mal ein Stahllineal, der Rest ist dann Übung.
Und das Spannen erfolgt zwischen zwei bis fünf hoch sensiblen Spannpratzen .... allgemein bekannt als Finger .... die leiden dann auch hin und wieder, wenn die o.a. Säge mal abrutscht. Aber für solche Fälle steht dann ein Fläschchen mit Cyanarcylat bereit ...
@Steffen: Alle Stromlinientender hatten Kohlenachschubeinrichtungen, in verschiedenen Ausführungen. Wenn die Abdeckungen zugefahren waren - was bei der DRG Pflicht war - war es dem Heizer nicht mehr möglich die Kohle aus dem hinteren Teil des Tenders nach vorn zu schaffen.
Bei deiner BR 03.10 freut es mich dir einen kleinen Kick gegeben zu haben ....
lok1414- Forenguru
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Hallo Wolfgang,
vielen Dank. Hab mir schon so einiges abgeschaut bei Dir. Und die CMK-Säge erwarte ich die nächsten Tage
Und mit angesägten, angebohrten und angefeilten Fingern kann ich auch mithalten.
In den alten Piko-Tender habe ich schon mal vor nun knapp 22 Jahren (daher die miese Bildqualität, die Originalbilder habe ich nicht mehr) die kurze Symoba-Kulisse einbauen können. Paßt gerade so rein, wenn man die alte Kupplungsaufnahme wegfeilt. Glücklicherweise kann man die kleinen Kulissen noch beschaffen.
Dann sollte ich mich wohl doch mal wieder nach nun zwei Jahrzehnten mit einer Lok befassen. Baumaterial liegt genug herum. Die 02 und die 43 harren immer noch ihrer Fertigstellung.
Aber erstmal muß ein gescheiter Kompressor mit Luftkessel zum Lackieren her.
Herzliche Grüße
Steffen
vielen Dank. Hab mir schon so einiges abgeschaut bei Dir. Und die CMK-Säge erwarte ich die nächsten Tage
Und mit angesägten, angebohrten und angefeilten Fingern kann ich auch mithalten.
In den alten Piko-Tender habe ich schon mal vor nun knapp 22 Jahren (daher die miese Bildqualität, die Originalbilder habe ich nicht mehr) die kurze Symoba-Kulisse einbauen können. Paßt gerade so rein, wenn man die alte Kupplungsaufnahme wegfeilt. Glücklicherweise kann man die kleinen Kulissen noch beschaffen.
Dann sollte ich mich wohl doch mal wieder nach nun zwei Jahrzehnten mit einer Lok befassen. Baumaterial liegt genug herum. Die 02 und die 43 harren immer noch ihrer Fertigstellung.
Aber erstmal muß ein gescheiter Kompressor mit Luftkessel zum Lackieren her.
Herzliche Grüße
Steffen
Steffen70619- Schneidmatten-Virtuose
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
@Steffen: Ich habe mir vor (über) 20 Jahren einen Airbrush-Kompressor aus einem alten Kühlschrank-Kompressor gebaut. Seitdem läuft er störungsfrei.
lok1414- Forenguru
steef derosas mag diesen Beitrag
Re: Ich bau mir 'nen Versuchs-Stromlinientender 2'2'T34-Stoker
Hallo Wolfgang,
danke für die Erläuterungen.
Mhm ... klingt gut. Diese fünf HiTech-Spannpratzen funktionieren offensichtlich tadellos. Glückwunsch dazu! Mal schauen, vielleicht lege ich mir die ja auch zu ...
Viele Grüße
Wolfgang
danke für die Erläuterungen.
Mhm ... klingt gut. Diese fünf HiTech-Spannpratzen funktionieren offensichtlich tadellos. Glückwunsch dazu! Mal schauen, vielleicht lege ich mir die ja auch zu ...
Viele Grüße
Wolfgang
Lupo60- Schneidmatten-Virtuose
lok1414- Forenguru
steef derosas mag diesen Beitrag
