Beitrag von BlackbirdXL1 am Sa 26 Sep 2020, 19:25

lok1414 schrieb:
Als Zugmaschinen dienten drei MAN 630
Sorry, ich will hier nicht reingrätschen, aber ich sehe nur Magirus und Faun, die EMMA sehe ich im Hintergrund.
BlackbirdXL1
BlackbirdXL1
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am So 27 Sep 2020, 12:11

@Hermann: Da siehst du völlig richtig. Was ja auch durch die weiteren Bildbeschreibungen belegt wird. Zugmaschinen für die vier Langpritschen und den Missile-Launcher waren beim "Zirkus" von Magirus (4x) und Faun (1x). Die EMMAs waren Einzelfahrer (San-Station, Büro der Ausstellungsleitung, Aufenthalts-und Schlafwagen für die Mannschaft) oder durften das "Kleinzeug" ziehen: den einachsigen Hänger mit dem 220/380V-Generator, die 20mm Zwillings-Mk (siehe oben) und den Missile-Trailer (in Bau).
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von BlackbirdXL1 am So 27 Sep 2020, 14:26

Bravo Alles klar.
BlackbirdXL1
BlackbirdXL1
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mo 28 Sep 2020, 19:30

Einige der Magirus-Zugmaschinen haben eine Anbau-Seilwinde bekommen. Dazu musste die Stoßstange verändert werden ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3937


Die Zugmaschinen sind aufgerüstet mit Halterung f. das Reserverad (nebst Kran), Werkzeugkiste, diversem Werkzeug, Abschleppstange, Feuerlöscher, Tarnnetz und zusätzlichen F54-Kanistern ...

Faun ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3940

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3938

Magirus Jupiter ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3939

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3941

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3942
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 30 Sep 2020, 09:55

Nun ist der erste Meilenstein / Bauabschnitt erreicht. Die motorisierten Einheiten des Trosses sind komplett ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3943

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3945

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3944

Insgesamt dreizehn unterschiedliche (Zug-) Fahrzeuge. Zwölf davon sind auf dem eingangs gezeigten Foto zu erkennen.
Einige der "Anhängsel" sind ebenfalls fertig: 4x Auflieger, (inkl. der Beladung) 1x Einachs-Anhänger, 1x 20mm-Maschinenkanone auf Lafette.

Was noch fehlt ist das Ensemble rund um die Missile MIM-14, genannt "Nike Hercules". Leider gibt es von den entsprechenden Teilen so gut wie keine Zeichnungen, Pläne oder Maßskizzen. Habe auch schon in div. US-Foren, Vereinigungen und Veteranen-Treffs geforscht ... wer was hat, hält sich bedeckt. Bilder, Videos ja, jede Menge, aber nur gaaaanz spärlich Unterlagen, die zum Bauen geeignet sind. Ergo, da es offensichtlich nichts besseres gibt, habe ich auf meine eigenen, 50 Jahre alten Unterlagen zurück gegriffen.
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3946
Damals noch als "confidential" (vertraulich) eingestuft, heute in entsprechenden Fach-Bibliotheken offen zugänglich.

By-the-way: Das WS der Nike Hercules MIM-14C ist seit 40 Jahren überholt (technisch und über die Zeit waren alle Stellungen den Streitkräften des WP bekannt) und seit über 20 Jahren ausgemustert.

Beginnen werde ich mit dem Bau des Missile-Körpers der MIN-14, da dadurch alle anderen Maße festgelegt werden ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Missil11

Was hier noch grün und unscheinbar aussieht ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3947

... soll einmal so aussehen ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Transp10

Was dann noch fehlt ist der mobile Launcher. Von dem ihr euch hier eine Vorstellung machen könnt ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 13821311

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 13917410
Der Unterschied zu den gezeigten Bildern wird sein, unser Launcher lag nicht auf einem Dolly (Laufgestell), sondern direkt auf der Sattelkupplung einer Magirus-Zugmaschine.
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von Jörg am Mi 30 Sep 2020, 17:05

Hallo Wolfgang,

weiß nicht, ob auch sowas weiterhilft ... Grinsen
Code:
https://modelist-konstruktor.com/img/6897/2.jpg

Ich weiß - es soll nix kosten - aber es gibt auch sowas wie das hier ...  Wink
Code:
https://www.sparks-scalemodelshop.de/p/nike-hercules-mim-14-1-72-full-resin-kit

Interessantes Projekt ... ganz besonders auch wegen Deines persönlichen Bezugs dazu! Cool
Viel Freude und Erfolg auch weiterhin ... Freundschaft


Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Do 01 Okt 2020, 13:40

@Jörg: Ja, leck´mich am Ar...., woher haben denn die Russen schon wieder diese Zeichnung! ... und dann auch noch mit metrischen Maßen ... Massstab
Vielen herzlichen Dank, Jörg, für´s Ausgraben. Wie wie schon zuvor beschrieben habe ich mir mit meinen eigenen (exDienst-) Unterlagen geholfen und eine maßstäbliche Skizze im richtigen Maßstab (1:87) erstellt und mir dann auch noch zur Kontrolle und dem "Gewußt-wie-baue-ich-es" einen Ausschneidebogen (!) im M=1:40 besorgt. Der Resinbausatz ist ja 1:72, das ist viel zu groß im Gesamtkontext (allein auf einem Diorama wäre er mir dann allerdings etwas zu klein).
_______________

Wie  zuvor schon gesagt: Beim Bau der Missile bin ich jetzt mal wieder auf Pappe gekommen.
Ich nutze den Bau aus Pappe/Papier um eine Idee von der Form zu bekommen, die ich dann in Polystyrol umsetze ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3950

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3951
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Di 06 Okt 2020, 12:59

Nach der Pause - bedingt durch das größere Papier-Modell - ist ein weiterer kleiner Schritt getan:
Der Booster-Kopf entsteht ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4022

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4021

Nach den Trocknen des Klebers folgt das Spachtel und "zärtliches" schleifen ...
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 07 Okt 2020, 08:59

@ Cheffe oder Admin: Bitte #23 hier ganz löschen. Die Bilder sind Teil des BB zum Papiermodell.
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 07 Okt 2020, 14:29

Na ja, das Modellieren des Boosterkopfes ging schneller wie erwartet.

Jetzt nach die vorgefertigten Booster-Rohre mit dem Kopf zusammenbringen ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf3978

... und schon ist die 1. Stufe der MIM-14 fertig
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4024

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4023

Jetzt kann ich mich der Modellierung des Raketen-Körpers, der 2. Stufe, widmen ...
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von doc_raven1000 am Mi 07 Okt 2020, 19:52

Whoww, das schein ja schneller als der Kontrollbau aus Pappe zu gehen, Wolfgang und sieht bisher Klasse aus 2 Daumen
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Do 15 Okt 2020, 10:33

Nach der ersten Raketenstufe (booster) geht´s zum Bau des Raketenkörpers (missile body).
Dank der genau aufeinander abgestimmten Durchmesser der "Immergrünen"-Rohre (Teleskop-System) ist der Körper eigentlich kein Problem ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4035

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4036

Eigentlich! ... doch der Teufel sitzt im Detail. Was wie eine gerade Linie aussieht - beim Aufriss der äußeren Form - ist in Wirklichkeit eine gebogene Linie, da der Körper stromlinienförmig (bullet shaped) ist. Nun ja, im Maßstab 1:87 relativiert sich das. Nur die Übergänge zur "Kegelform" am Ende sollten nicht "eckig" sein und die Spitze sollte so was wie eine Geschoß-Form haben, also spachteln ... schleifen ... spachteln ... schleifen ..... Da ich pflege ausreichende Trocknungszeiten einzuhalten, ist diese Phase zeitintensiv. Doch am Ende bin ich mit dem Ergebnis (ziemlich) zufrieden ....

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4038

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4037


Im kommenden Schritt werden die Stabilisierungsflächen (fins) und die Antennenhörner (antenna horns) gefertigt ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4039
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mo 19 Okt 2020, 11:30

Mit dem Bau der Fins geht es in die Zielgerade für diese Bauphase ...

Dank der kleinen Vorrichtung liegt der Raketenkörper stabil zur Montage der Fins ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4041

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4042

So in etwa hatte ich es mir gedacht ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4043

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4044

Nach Fin #1 kommen #2 ...#3 ... #4 ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4045
... das war´s.

Und jetzt noch der Zusammenbau, das Zusammenstecken, der Teile Booster und Body ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4046

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4047

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4048

Fertig! ... bis auf die Farbgebung: Body (nato-)olivgrün (RAL 6003), Booster tiefschwarz (RAL 9005), und die Beschriftung (in der Mache).


Die kommende Bauphase wird sich mit dem Missile-Trailer beschäftigen. Dieser Missile-Trailer ist bei der Luftwaffe eigentlich nie zum Einsatz gekommen - nur in den ganz frühen Anfangsjahren der Raketen-Luftverteidigung. Die fertig montierten Raketen sind bei der Luftwaffe nicht durch die Gegend transportiert worden. Ausnahme waren eben die "Raketen" für Ausstellungen ... und das waren nur Dummys.

Das soll einmal der Missile-Trailer werden ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4049
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 21 Okt 2020, 16:09

Beginnen will ich mit der Einrichtung, die a) die Rakete bis zum Start auf den Abschussgestell festhält und b) mit der die Rakete vom "Magazin" zum Abschussgestell transportiert wird, genannt Launching-Handling Rail. Wie das ausschaut zeigt die Skizze ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Missil12

... und die Bilder (Militärhistorischen Museums der Bundeswehr, Berlin-Gatow, 2015):
Auf dem Trailer ....
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Nike-h10

... und auf der Rail bzw. dem Abschußgestell ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Nike-h11


Und so sieht die Launching-Handling Rail vorläufig dann im Modell 1:87 aus ... von oben ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4110

Ansicht von Unten
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4111

Auflage für Raketenkörper
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4112
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von Frank Kelle am Mi 21 Okt 2020, 17:47

Willst Du die Rampe nachher beweglich darstellen, oder bleibt die in einer Stellung?
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 21 Okt 2020, 18:15

Rampe ...? Rampe ...? Welche Rampe? ... geht doch nirgendwo eine Rampe hoch ... Hat lange gedauert bis ich realisiert habe was du meinst ...
Ich denke der "Erecting Beam" wird schon beweglich, ist eh kein unterschied im Bauen. Nur werde ich den Mechanismus und die Anlenkung vereinfachen ... so wie es gerade hinkommt.
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von doc_raven1000 am Do 22 Okt 2020, 08:53

Super deine Umsetzung der Rakete und auch der Anfang des Transporters 2 Daumen
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Fr 23 Okt 2020, 11:24

1 ... 2 ... 3 ... und schon ist die Handling Rail fertig (Wer erkennt die Unterschiede ...?) ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4113

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4114


... mal sehen wie es passt, wenn die Missile drauf liegt ...

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4116

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4115

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4117

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4118
... passt, wackelt NICHT, hat aber genügend Luft und lässt sich auf der Rail verschieben ...
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Fr 23 Okt 2020, 11:32

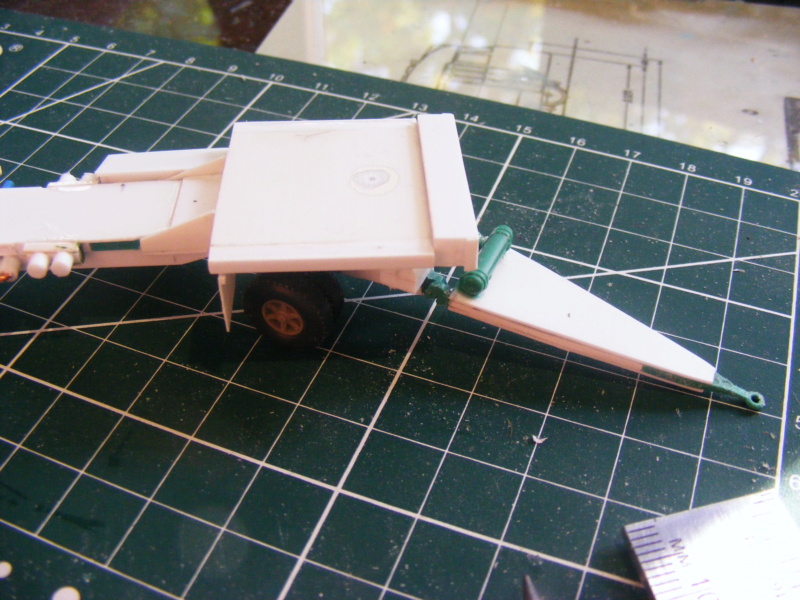

Ihr erinnert euch noch an das kleine grüne Etwas, was mal ein Missile Trailer werden soll ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4050

Die Metamorphose ist fortgeschritten ... In der Zwischenzeit sieht der Trailer jetzt so aus ...
Er ist deutlich (50mm) länger geworden, die Lenkachse hat sich verändert, der Rahmen ist verstärkt und die Laufschienen sind montiert...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4119

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4120
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von Jörg am Fr 23 Okt 2020, 18:45

Das sieht nun schon richtig gut aus, Wolfgang! Cool

Man muß sich außer der "Größe" dabei auch vor Augen halten,
daß das alles im Scratchbau entsteht  shocked   shocked   shocked

... was den Schwierigkeitgrad der Aufgabenstellung beträchtlich erhöht! Very Happy


Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am So 25 Okt 2020, 18:44

Wer kennt das nicht? Je mehr man sich mit einem Modell beschäftigt desto mehr Details sieht man.
Beim Missile-Trailer sollte es nur eine Rahmenverlängerung sein und jetzt ...?

Veränderung der Hinterachse, jetzt mit Schraubenfederung ....
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4123

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4124


Veränderung der Vorderachse, jetzt auch mit Schraubenfederung ....
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4126

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4125

Die grünen Rahmenteile sind noch vom ursprünglichen Chassis geblieben ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4127

Jetzt geht es langsam in die Zielgrade ...
Ich muß nochmal an die Rails. Irgendwie sind die nicht stimmig. Es fehlen auch noch die klappbaren Abstützungen ...

lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 28 Okt 2020, 10:45

Wie schon gesagt, irgendwie kommen mir die Zuführungsschienen "fippsig" vor. In meiner Erinnerung war das viel stabiler. Also habe ich nochmal das Internet bemüht und bin fündig geworden a) mit einem Technical Manual und b) mit einer Fotoserie (154 Bilder).
Und schon fingen die diversen "Umbauarbeiten" an.

Die Lenkachse bekam ein pimp up:
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4128

Die Rails wurden stabiler ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4130

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4129

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4131

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4133

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4132


... und bekamen die Vorrichtung für die Stützen ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4135

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4136

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4134


Der Kasten für das Kühlungs- bzw. Beheizungsaggregat ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4137

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4138


.... und so sieht der Trailer nach dem 1. Umbau aus ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4140

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4139

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4141

Aber da geht immer noch was ...!


lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 am Mi 28 Okt 2020, 11:14

Close up-Bilder vom Original haben den Nachteil, man entdeckt immer neue Details und denkt sich: Ja, das sollte auch noch dargestellt werden (was noch im Maßstab 1:87 einiger Maßen vernünftig dargestellt werden kann) ...

... so z.B. an der Handling Rail das Rohr zur Kühlung bzw. Beheizung (zum Trockenhalten) der Elektronik und die beiden Entriegelungshebel für die Laufrollen ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4142

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4144

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4143


... am Trailer waren dann noch "1001" Stecker-Vorrichtungen, Bedienungs-Handräder und -Hebel. Beim Trailer war eben mehr als nur an ein simples Transportgerät gedacht. Auf dem Trailer konnte auch ein einfacher Funktions-Test durchgeführt werden.
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4148

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4149


Noch ein paar wenige Anbauteile ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4151

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4150

... dann soll es reichen. Schließlich soll das Gefährt nicht auf eine Gefechtsübung gehen, sondern auf eine friedliche Ausstellung.
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von lok1414 Gestern um 10:10

Es ist geschafft .... Hüpfeding ... der Missile Trailer ist eben fertig geworden.

Gestern Abend habe ich noch einmal die Deichsel umgebaut. Maßlich und von der Ausführung her ist sie jetzt so wie es die Fotos im WWW und meine Unterlagen zeigen ...

... die Ausgangssituation (geht garnicht) ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4051

... die Zwischenlösung (na ja, .... geht) ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4156


... die aktuelle, zufriedenstellende Ausführung
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4153

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4152

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4154

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4155


Alle (von mir geplanten) Bauteile sind verbaut. Im letzten Arbeitsgang habe ich noch die Stützen der Laufschienen angebracht ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4157

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4159

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4158

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4161

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4160


Das leere Fahrzeug noch einmal in der Totalen ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4163

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4162


... und mit "Beladung" ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4166

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4165

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4164

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4167


... und zum Schluß der Missile-Trailer (inkl. Missile) und seine MAN-Zugmaschine ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4168

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4169

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4170

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4171

Geschafft ... !

Was fehlt, ist jetzt noch der Launcher ... das Abschußgestell ... oder populär "die Rampe". Dazu muß ich mir aber noch einige Skizzen anfertigen und ggf. einige "NIKE"´s um Hilfe bitten ...


Hier noch der gesamte Fahrzeug-Park von 1975 in der Übersicht ...
Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Dscf4172

PS: Irgendwie juckt es mir in den Fingern, jetzt noch die "Nike Ajax" (MIM-3) nur als Missile zu bauen, da sie sowohl auf den Trailer als auch auf den Launcher ohne Veränderungen passt.
lok1414
lok1414
Detailliebhaber
Detailliebhaber


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von doc_raven1000 Gestern um 10:55

Ein toller Trailer besonders wenn man die Größe bedenkt, Wolfgang 2 Daumen
doc_raven1000
doc_raven1000
Forenurgestein
Forenurgestein


Nach oben Nach unten

Sammelthema - Ausstellung "Unsere Luftwaffe" 1975 - Seite 2 Empty Re: Sammelthema - Ausstellung "Unsere Luftwaffe" 1975

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 2 von 2 Zurück  1, 2

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
