Re: Jetzt baue ich doch noch die Victory
Gerne doch mein Schlafloser
Ich freue mich über deine Anwesenheit
Ich freue mich über deine Anwesenheit
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Die Beplankung gefällt mir Ralf Ich habe gesehen, dass auf 2 Spanten beim beplanken unterlegt war. Konstruktives Problemchen?
Glufamichel- Moderator
Re: Jetzt baue ich doch noch die Victory
Danke, ja da hatte ich es beim straken etwas übertrieben. Nu passt es aber
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin aus Frickingen
HMS Victory, Baubeginn 31.10.2019
Moin aus Frickingen
Mit dem Langboot ist es inzwischen etwas weitergegangen.
Nachdem ich die erste Beplankung aufgebracht habe, habe ich nach dem schleifen noch eine 2. aufgebracht. Zusätzlich habe ich den Bootskiel und die Stampfleisten angebracht
Eigentlich sollten jetzt die Dollen im Dollbord ausgearbeitet werden, das habe ich aber erst einmal verschoben bis die Duchten eingebaut sind.

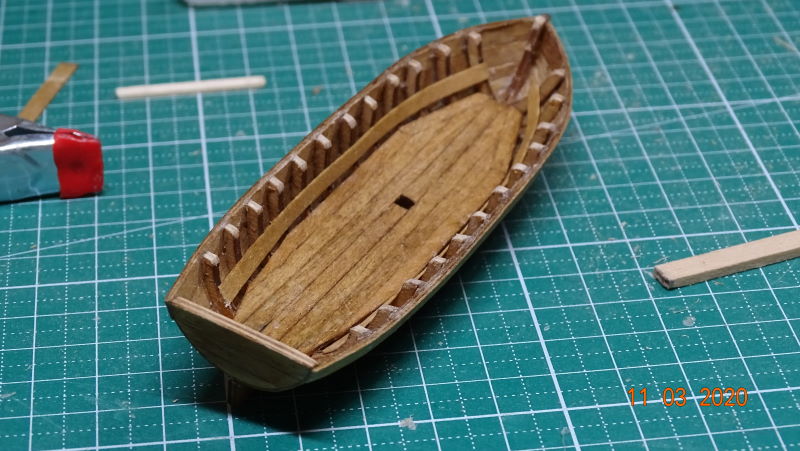

Als nächstes habe ich nun die Wegerung eingebaut, inklusive der Aussparung für den Mast.
Es folgten die Auflagen für die Duchten und die Duchten selbst habe ich erst einmal vorbereitet.
Wie das so mit dem Teufel im Detail ist, passt die Rolle mit dem aufgeschossenen Tampen für den Langbootanker nicht wirklich zwischen den Duchten durch, ohne ernsthafte Beschädigung zu erleiden.
Das war übrigens das Ende meiner Tampenrolle 🤬. Also das ganze noch einmal.
Tampen vorbereiten, Anker und Augbolzen antütern.
Als Grundlage für die Rolle habe ich eine alte Schleifscheibe auf Balsaholz geklebt, Nadel durch und dann langsam und mit viel Ruhe Windung um Windung gewickelt und mit etwas Zapponlack durchfeuchtet, warten bis trocken und weiter.
Auf dem Bild ist die Rolle noch nicht trocken, deswegen glänzt sie noch etwas.
Wenn der Zapponlack trocken ist, ist nicht mehr zusehen, das er verwendet wurde..
an dieser Stelle mal eine Frage in die Runde:
Wie macht Ihr die Tampenrollen?
Wenn das alles gut durchgetrocknet ist, kann mann die Rolle vorsichtig mit einem kleinen Modellbauspachtel von der Schleifscheibe abnehmen. Auch hier gilt, in der ruhe liegt die Kraft, oder man fängt von vorne an
Nun also den Anker, die Tampenrolle an Bord, den Augbolzen einsetzen und nun die inzwischen vorbereiteten Duchten einbauen.
Noch eine Anmerkung zum Anker, hier fehlt offensichtlich das Auge, das habe ich aus Drahtrestbeständen angefertigt und am Anker befestig.
So sieht es nun aus,
als nächstes kommen jetzt die Dollen, Ruder und weitere Ausrüstungsgegenstände für das Langboot.
Doch dazu später mehr
HMS Victory, Baubeginn 31.10.2019
Moin aus Frickingen
Mit dem Langboot ist es inzwischen etwas weitergegangen.
Nachdem ich die erste Beplankung aufgebracht habe, habe ich nach dem schleifen noch eine 2. aufgebracht. Zusätzlich habe ich den Bootskiel und die Stampfleisten angebracht
Eigentlich sollten jetzt die Dollen im Dollbord ausgearbeitet werden, das habe ich aber erst einmal verschoben bis die Duchten eingebaut sind.
Als nächstes habe ich nun die Wegerung eingebaut, inklusive der Aussparung für den Mast.
Es folgten die Auflagen für die Duchten und die Duchten selbst habe ich erst einmal vorbereitet.
Wie das so mit dem Teufel im Detail ist, passt die Rolle mit dem aufgeschossenen Tampen für den Langbootanker nicht wirklich zwischen den Duchten durch, ohne ernsthafte Beschädigung zu erleiden.
Das war übrigens das Ende meiner Tampenrolle 🤬. Also das ganze noch einmal.
Tampen vorbereiten, Anker und Augbolzen antütern.
Als Grundlage für die Rolle habe ich eine alte Schleifscheibe auf Balsaholz geklebt, Nadel durch und dann langsam und mit viel Ruhe Windung um Windung gewickelt und mit etwas Zapponlack durchfeuchtet, warten bis trocken und weiter.
Auf dem Bild ist die Rolle noch nicht trocken, deswegen glänzt sie noch etwas.
Wenn der Zapponlack trocken ist, ist nicht mehr zusehen, das er verwendet wurde..
an dieser Stelle mal eine Frage in die Runde:
Wie macht Ihr die Tampenrollen?
Wenn das alles gut durchgetrocknet ist, kann mann die Rolle vorsichtig mit einem kleinen Modellbauspachtel von der Schleifscheibe abnehmen. Auch hier gilt, in der ruhe liegt die Kraft, oder man fängt von vorne an
Nun also den Anker, die Tampenrolle an Bord, den Augbolzen einsetzen und nun die inzwischen vorbereiteten Duchten einbauen.
Noch eine Anmerkung zum Anker, hier fehlt offensichtlich das Auge, das habe ich aus Drahtrestbeständen angefertigt und am Anker befestig.
So sieht es nun aus,
als nächstes kommen jetzt die Dollen, Ruder und weitere Ausrüstungsgegenstände für das Langboot.
Doch dazu später mehr
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin Moin,
auch so ein Langboot macht viel Arbeit aber auch Spaß.
Schönes Teil.
auch so ein Langboot macht viel Arbeit aber auch Spaß.
Schönes Teil.
rmo- Detailliebhaber
Re: Jetzt baue ich doch noch die Victory
Gut gelungen Ralf, hat was
DickerThomas (†)- Verstorbenes Mitglied
Re: Jetzt baue ich doch noch die Victory
Ich Danke Euch, ist aber noch nicht fertig....
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Hallo Ralf da bekomme ich selber Lust die Vic zu bauen... mir gefällt sehr gut dass du alles ohne zusätzliche Farbe baust.
Beize ist nur leicht angefärbt...
Viel Erfolg weiterhin..
Liebe Grüße
Beize ist nur leicht angefärbt...
Viel Erfolg weiterhin..
Liebe Grüße
ManuelW- Schneidmatten-Virtuose
Re: Jetzt baue ich doch noch die Victory
Ein gar fröhlich Moin aus Frickingen,
HMS Victory, Baubeginn 31.10.2019
Moin Zusammen
Nach einer gefühlten Ewigkeit bin ich nun mit der 2. Beplankung der Victory fertig geworden.
Den Unterbau des Heckspiegel habe ich auch wieder angebracht.
Den hatte ich ja für die 2. Beplankung noch einmal entfernt.
Ein guter Modellbaufreund hatte sich für den Heckspiegel und die Seitentaschen ein paar sehr schöne Fenster lasern lassen.
Da er noch 1 Satz über hatte, hat er mir diesen zum Selbstkostenpreis überlassen. Dafür noch einmal vielen Dank Rainer
Die Fensterkreuze habe ich Schwarz gebeizt und dann auf der Rückseite mit klarer Folie versehen um das Fensterglas zu simulieren.
Dann habe ich sie auf den Heckspiegel und die Seitentaschen aufgeleimt.
Da jetzt natürlich die Deckbeplankung für den Heckspiegel und die Seitentaschen nicht mehr glatt anliegen, habe ich rund um die Fenster eine Unterfütterung aus Resthölzern aufgebracht so dass jetzt die Fläche wieder Plan ist. Hier ein Beispiel an der Steuerbord Seitentasche.
Nun beginne ich mit der Deckbeplankung für die Seitentaschen und dann den Heckspiegel.
Von den Fortschritten werde ich euch natürlich berichten
HMS Victory, Baubeginn 31.10.2019
Moin Zusammen
Nach einer gefühlten Ewigkeit bin ich nun mit der 2. Beplankung der Victory fertig geworden.
Den Unterbau des Heckspiegel habe ich auch wieder angebracht.
Den hatte ich ja für die 2. Beplankung noch einmal entfernt.
Ein guter Modellbaufreund hatte sich für den Heckspiegel und die Seitentaschen ein paar sehr schöne Fenster lasern lassen.
Da er noch 1 Satz über hatte, hat er mir diesen zum Selbstkostenpreis überlassen. Dafür noch einmal vielen Dank Rainer
Die Fensterkreuze habe ich Schwarz gebeizt und dann auf der Rückseite mit klarer Folie versehen um das Fensterglas zu simulieren.
Dann habe ich sie auf den Heckspiegel und die Seitentaschen aufgeleimt.
Da jetzt natürlich die Deckbeplankung für den Heckspiegel und die Seitentaschen nicht mehr glatt anliegen, habe ich rund um die Fenster eine Unterfütterung aus Resthölzern aufgebracht so dass jetzt die Fläche wieder Plan ist. Hier ein Beispiel an der Steuerbord Seitentasche.
Nun beginne ich mit der Deckbeplankung für die Seitentaschen und dann den Heckspiegel.
Von den Fortschritten werde ich euch natürlich berichten
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin Moin,
genau, so müssen die Fenster eingebaut werden. Das habe ich leider falsch gemacht.
Mal sehen, vielleicht änder ich das noch.
genau, so müssen die Fenster eingebaut werden. Das habe ich leider falsch gemacht.
Mal sehen, vielleicht änder ich das noch.
rmo- Detailliebhaber
Re: Jetzt baue ich doch noch die Victory
rmo schrieb:Moin Moin,
genau, so müssen die Fenster eingebaut werden. Das habe ich leider falsch gemacht.
Mal sehen, vielleicht änder ich das noch.
Hallo Rainer,
wenn Du es nochmal umbauen möchtest, sei bitte Vorsichtig.
Die Fenster sind nur aus Schicht-Papier und somit extrem empfindlich.
Das gleiche gilt für den Heckspiegel und die Seitentaschen.
Wenn da was bei Dir schief geht, kann ich Dir helfen.
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Und wieder ein gar fröhlich Moin aus Frickingen,
Es gibt ein paar kleine Fortschritte zu vermelden.
Die Gallionsknie und die Verlängerungen sind inzwischen montiert.
Die Deckbeplankung habe ich schon einmal bis nach oben durchgezogen und die Zierleiste wurde angebracht.
Auf der Stbd-Seite ist die Seitentasche bis auf das Finale schleifen fertig und bereit für die Ornamente (die mache ich aber später)
Die Decksbalken für das mittlere Batteriedeck habe ich inzwischen eingebaut und beginne nun mit der Beplankung
Und eine kleine räumliche Veränderung ist auch eingetreten.
Meine Werft ist jetzt in einem eigenen Zimmer.
Hier ein paar Impressionen
Bis zum nächsten Mal
Es gibt ein paar kleine Fortschritte zu vermelden.
Die Gallionsknie und die Verlängerungen sind inzwischen montiert.
Die Deckbeplankung habe ich schon einmal bis nach oben durchgezogen und die Zierleiste wurde angebracht.
Auf der Stbd-Seite ist die Seitentasche bis auf das Finale schleifen fertig und bereit für die Ornamente (die mache ich aber später)
Die Decksbalken für das mittlere Batteriedeck habe ich inzwischen eingebaut und beginne nun mit der Beplankung
Und eine kleine räumliche Veränderung ist auch eingetreten.
Meine Werft ist jetzt in einem eigenen Zimmer.
Hier ein paar Impressionen
Bis zum nächsten Mal
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin aus Frickingen,
HMS Victory, Baubeginn 31.10.2019
Und weiter ging es. Der Unterbau des oberen Geschützdeck ist fertig geworden.
Im später sichtbaren Bereich habe ich eine 2. Lage Beplankung aus 0,5 mm starken Planken aufgebracht. Hier habe ich die Kalfaterung mit Bleistift (HB) simuliert. Die Nagellöcher habe ich mit einem 0,5 mm Bohrer gebohrt und dann ebenfalls mit Bleistift (HB) geschwärzt.
Die Betinge sind fertig und fast bereit zum Einbau. Hier fehlen pro Beting noch ein 0,5 mm Nagel als Anker zusätzlich zur Verleimung.
Die Grätinge sind ebenfalls fertig, lackiert (seidenmatt) und bereit zum Einbau.
Das obere Geschützdeck wird allerdings erst grundiert und lackiert, wenn alle Einbauten verleimt sind, da sonst der Holzleim nicht mehr korrekt funktioniert.
Nach dem Einbau der Grätinge und der Betinge sieht es nun schon um einiges besser aus.
Die Aufnahmen für die Steckgeschützrohre sind auch schon schwarz angemalt und eingebaut.
So weit so gut.
Nun habe ich erst einmal die Ruderscharniere und diverse Messing-Kleinteile für die 12 Pfünder brüniert.
Weiter geht es nun mit dem Ruder und dem Bau der 10 Stück 12 Pfünder Geschütze des oberen Batteriedecks. Viel Kleinzeugs wartet auf mich.
Für die Geschütztakelung sind die mitgelieferten Blöcke und Augbolzen meiner Meinung nach zu groß.
Die werde ich durch kleinere Versionen aus meinem Lager ersetzten.
Die Bauanleitung von DeA ist an dieser Stelle auch nicht so wirklich korrekt. Am Augbolzen an der Bordinnenseite ist im Original am Kanonentakel ein Doppelblock verwendet worden und es fehlt der Rücklauftakel.
Quellen dazu:
1. Peter Goodwin "HMS Victory Owner's Workshop Manual",
2. Napean Longrich "The Anatomy of Nelsons Ships"
und natürlich der immer wieder hilfreiche
3. Wolfram zu Mondfeld "Historische Schiffsmodelle"
Das stellt aber kein größeres Problem dar, erforderliche Kleinteile habe ich in ausreichender Menge vorhanden
Bis zum nächsten Mal
HMS Victory, Baubeginn 31.10.2019
Und weiter ging es. Der Unterbau des oberen Geschützdeck ist fertig geworden.
Im später sichtbaren Bereich habe ich eine 2. Lage Beplankung aus 0,5 mm starken Planken aufgebracht. Hier habe ich die Kalfaterung mit Bleistift (HB) simuliert. Die Nagellöcher habe ich mit einem 0,5 mm Bohrer gebohrt und dann ebenfalls mit Bleistift (HB) geschwärzt.
Die Betinge sind fertig und fast bereit zum Einbau. Hier fehlen pro Beting noch ein 0,5 mm Nagel als Anker zusätzlich zur Verleimung.
Die Grätinge sind ebenfalls fertig, lackiert (seidenmatt) und bereit zum Einbau.
Das obere Geschützdeck wird allerdings erst grundiert und lackiert, wenn alle Einbauten verleimt sind, da sonst der Holzleim nicht mehr korrekt funktioniert.
Nach dem Einbau der Grätinge und der Betinge sieht es nun schon um einiges besser aus.
Die Aufnahmen für die Steckgeschützrohre sind auch schon schwarz angemalt und eingebaut.
So weit so gut.
Nun habe ich erst einmal die Ruderscharniere und diverse Messing-Kleinteile für die 12 Pfünder brüniert.
Weiter geht es nun mit dem Ruder und dem Bau der 10 Stück 12 Pfünder Geschütze des oberen Batteriedecks. Viel Kleinzeugs wartet auf mich.
Für die Geschütztakelung sind die mitgelieferten Blöcke und Augbolzen meiner Meinung nach zu groß.
Die werde ich durch kleinere Versionen aus meinem Lager ersetzten.
Die Bauanleitung von DeA ist an dieser Stelle auch nicht so wirklich korrekt. Am Augbolzen an der Bordinnenseite ist im Original am Kanonentakel ein Doppelblock verwendet worden und es fehlt der Rücklauftakel.
Quellen dazu:
1. Peter Goodwin "HMS Victory Owner's Workshop Manual",
2. Napean Longrich "The Anatomy of Nelsons Ships"
und natürlich der immer wieder hilfreiche
3. Wolfram zu Mondfeld "Historische Schiffsmodelle"
Das stellt aber kein größeres Problem dar, erforderliche Kleinteile habe ich in ausreichender Menge vorhanden
Bis zum nächsten Mal
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin aus Frickingen,
HMS Victory, Baubeginn 31.10.2019
Es gibt ein paar kleine Fortschritte zu berichten
Das Ruderblatt der Victory habe ich zuerst um 1 mm "verschlankt" und dann mit 0,5 mm Furnier beidseitig beplankt. Dann habe ich die Ruderscharniere am Ruderblatt angepasst, mit Nägeln fixiert und dann die Finger angebracht.
Nun noch etwas aus der Abteilung "Mühsam ernährt sich das Eichhörnchen"
5 der 10 Geschütze für das obere Geschützdeck haben bereits die Takelung erhalten und sind fertig zum Einbau.
Für die Geschütztakelung habe ich die von DeAgo gelieferten Blöcke weggelassen und durch kleinere ersetzt.
Auch die mitgelieferten Tampen benutze ich nicht. Diese ersetze ich durch Tampen von meinem Lieblings-Tampen-Dealer.
Na, nur noch 5.......
Bis zum nächsten Update
HMS Victory, Baubeginn 31.10.2019
Es gibt ein paar kleine Fortschritte zu berichten
Das Ruderblatt der Victory habe ich zuerst um 1 mm "verschlankt" und dann mit 0,5 mm Furnier beidseitig beplankt. Dann habe ich die Ruderscharniere am Ruderblatt angepasst, mit Nägeln fixiert und dann die Finger angebracht.
Nun noch etwas aus der Abteilung "Mühsam ernährt sich das Eichhörnchen"
5 der 10 Geschütze für das obere Geschützdeck haben bereits die Takelung erhalten und sind fertig zum Einbau.
Für die Geschütztakelung habe ich die von DeAgo gelieferten Blöcke weggelassen und durch kleinere ersetzt.
Auch die mitgelieferten Tampen benutze ich nicht. Diese ersetze ich durch Tampen von meinem Lieblings-Tampen-Dealer.
Na, nur noch 5.......
Bis zum nächsten Update
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Einige kleine aber feine Fortschritte, Ralf, weiter so
doc_raven1000- Modellbaumeister
Re: Jetzt baue ich doch noch die Victory
Hallo Ralf,
gerade erst deinen Baubericht entdeckt. Seht bis jetzt alles sehr gut aus. Der "Umbau" des Ruderblattes gefällt mir richtig gut. Bin gerne weiter dabei.
LG
Kurt
gerade erst deinen Baubericht entdeckt. Seht bis jetzt alles sehr gut aus. Der "Umbau" des Ruderblattes gefällt mir richtig gut. Bin gerne weiter dabei.
LG
Kurt
Falco 2014- Superkleber
Re: Jetzt baue ich doch noch die Victory
Hallo Kurt,
schön das Du dabei bist
Ich Danke Dir
schön das Du dabei bist
Ich Danke Dir
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Ein gar fröhlich Moin aus Frickingen,
HMS Victory, Baubeginn 31.10.2019
Die beiden Seitentaschen und der Heckspiegel sind jetzt beplankt und die Fensterrahmen eingesetzt.
Auch an der Bewaffnung hat sich was getan. Inzwischen sind 9 von 10 Geschützen im Bereich der Kuhl eingebaut und getakelt. Das 10. Geschütz baue ich gerade ein.
Die ersten Trägerbalken für das Oberdeck sind ebenfalls bereits eingebaut.
Als nächstes komplettiere ich das Geschütz Nummero 10, die Trägerbalken für das Oberdeck und dann beginnt der Einbau des Oberdecks. Doch dazu dann später mehr.
Ich wünsche Euch noch ein schönes Rest-Wochenende
HMS Victory, Baubeginn 31.10.2019
Die beiden Seitentaschen und der Heckspiegel sind jetzt beplankt und die Fensterrahmen eingesetzt.
Auch an der Bewaffnung hat sich was getan. Inzwischen sind 9 von 10 Geschützen im Bereich der Kuhl eingebaut und getakelt. Das 10. Geschütz baue ich gerade ein.
Die ersten Trägerbalken für das Oberdeck sind ebenfalls bereits eingebaut.
Als nächstes komplettiere ich das Geschütz Nummero 10, die Trägerbalken für das Oberdeck und dann beginnt der Einbau des Oberdecks. Doch dazu dann später mehr.
Ich wünsche Euch noch ein schönes Rest-Wochenende
NavyRalf- Modellbau-Experte
Re: Jetzt baue ich doch noch die Victory
Moin Ralf,
dein Heckspiegel gefällt mir sehr gut. So in etwa werde ich meinen auch bauen. Ganz ohne Farbe.
Baust du die Verzierungen aus den Ausgaben 83, 88, 90 auch noch an? Ich weiß es noch nicht.
dein Heckspiegel gefällt mir sehr gut. So in etwa werde ich meinen auch bauen. Ganz ohne Farbe.
Baust du die Verzierungen aus den Ausgaben 83, 88, 90 auch noch an? Ich weiß es noch nicht.
rmo- Detailliebhaber
Re: Jetzt baue ich doch noch die Victory
Moin Rainer,
erstmal Danke ich Dir
Die Verzierungen kommen auf jeden fall noch ran, aber bis dahin ist ja noch ein wenig Zeit
erstmal Danke ich Dir
Die Verzierungen kommen auf jeden fall noch ran, aber bis dahin ist ja noch ein wenig Zeit
NavyRalf- Modellbau-Experte
Seite 2 von 3 • 1, 2, 3
Ähnliche Themen
» Es ist jetzt offiziell: Weißkopf war doch vor den Gebr. Wright
» Der LEVIATHAN
» Und jetzt der Baubericht meiner Victory
» Enterprise, doch noch Verwendung gefunden
» Wiking Feuerwehren
» Der LEVIATHAN
» Und jetzt der Baubericht meiner Victory
» Enterprise, doch noch Verwendung gefunden
» Wiking Feuerwehren
Der lustige Modellbauer :: Maritimes :: Etappenbausätze / Partworks / Sammelserien :: DeAgostini - HMS Victory :: Bauberichte zur HMS Victory
Seite 2 von 3
Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
