nochmals eine Metamorphose, die Preussische T 15 ... Empty nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Fr 27 Sep 2019, 23:28

Hallo eisenbahnliebhaber

Diesmal gehts über ein arbeidspferd, aber ein besonderes. Cristian Hagans bekahm dehn auftrag eine kurvengängige 5-achsige güterzuglokomotive mit geteiltem rahmen zu entwickeln, und lieferte im jahr 1897 die ab 1906 genannte T15 an die Preussische staatseisenbahnen. Obwohl die loks im unterhaltung kostspielich waren, versorgten sie ihren dienst nach zufriedenheit. Ihre leistung lag bei 689 PSI. Es gab noch eine ausführung nach Koechy. Diese einzelgangerin war zwar einfacher im aufbau, solte aber slechte laufeigenschaften besitzt haben.
Aber jetzt zur umwandlung. Ich hatte schon seit 10 jahre eine piko VT die immer mehr auf dehn hintergrund kahm, schade...deshalb, haube entfernen und das beinah unverändertes triebwerk benutzt für die schon seit lange begehrte T15. Photos erzählen den vortgang  Very Happy

nochmals eine Metamorphose, die Preussische T 15 ... Prt15_10

nochmals eine Metamorphose, die Preussische T 15 ... Inked210
Wie mann sieth sind 2 arten von hilfsrahmen benutzt. Ich haben die vom unteren abbildung beforzugt.

nochmals eine Metamorphose, die Preussische T 15 ... S-l16010
Das ist, oder besser gesagt war, eine märklin-haube von vermutlich  eine französische version der Br 91.3

nochmals eine Metamorphose, die Preussische T 15 ... 20190812

nochmals eine Metamorphose, die Preussische T 15 ... 20190813

nochmals eine Metamorphose, die Preussische T 15 ... 20190810

nochmals eine Metamorphose, die Preussische T 15 ... 20190811

nochmals eine Metamorphose, die Preussische T 15 ... 20190814

nochmals eine Metamorphose, die Preussische T 15 ... 20190815
seitenfenster an beide seiten angepasst

nochmals eine Metamorphose, die Preussische T 15 ... 20190816

nochmals eine Metamorphose, die Preussische T 15 ... 20190817
Die schwungmasse habe ich entfernen müssen weil da kein platz ist

nochmals eine Metamorphose, die Preussische T 15 ... 20190818

nochmals eine Metamorphose, die Preussische T 15 ... 20190819

nochmals eine Metamorphose, die Preussische T 15 ... 20190223

nochmals eine Metamorphose, die Preussische T 15 ... 20190820

nochmals eine Metamorphose, die Preussische T 15 ... 20190821

nochmals eine Metamorphose, die Preussische T 15 ... 20190822

nochmals eine Metamorphose, die Preussische T 15 ... 20190311
Ein alter drehgestelrahmen der ein neues leben bekommt..


Zuletzt von Jörg am Sa 05 Okt 2019, 18:22 bearbeitet; insgesamt 4-mal bearbeitet (Grund : Titel erweitert.Uwe)
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Sa 28 Sep 2019, 00:06

nochmals eine Metamorphose, die Preussische T 15 ... 20190823
ein der achsen sind die spurkränze der räder abgenutzt um kontact mit die daneben liegende rahdsätze und den haubtrahmen zu vermeiden

nochmals eine Metamorphose, die Preussische T 15 ... 20190824
...und einen deigsel...

nochmals eine Metamorphose, die Preussische T 15 ... 20190224


nochmals eine Metamorphose, die Preussische T 15 ... 20190825
die hintere pufferbohle passend gemacht und angebracht....

nochmals eine Metamorphose, die Preussische T 15 ... 20190826

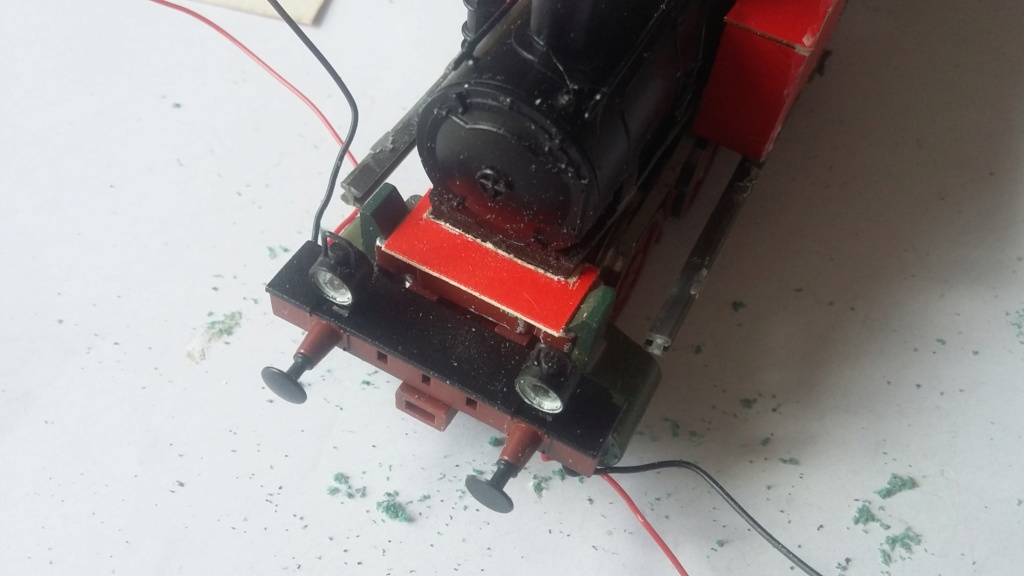

die vordere pufferbohle so weit es möglich ist eingekürtzt um es dichter am rahmen zu bekommen. Lampen im mitten der pufferbohle versetzt...

nochmals eine Metamorphose, die Preussische T 15 ... 20190827

nochmals eine Metamorphose, die Preussische T 15 ... 20190828

nochmals eine Metamorphose, die Preussische T 15 ... 20190829

nochmals eine Metamorphose, die Preussische T 15 ... 20190830

nochmals eine Metamorphose, die Preussische T 15 ... 20190831

nochmals eine Metamorphose, die Preussische T 15 ... 20190832

nochmals eine Metamorphose, die Preussische T 15 ... 20190833

nochmals eine Metamorphose, die Preussische T 15 ... 20190834

nochmals eine Metamorphose, die Preussische T 15 ... 20190836

nochmals eine Metamorphose, die Preussische T 15 ... 20190837

nochmals eine Metamorphose, die Preussische T 15 ... 20190910

nochmals eine Metamorphose, die Preussische T 15 ... 20190911

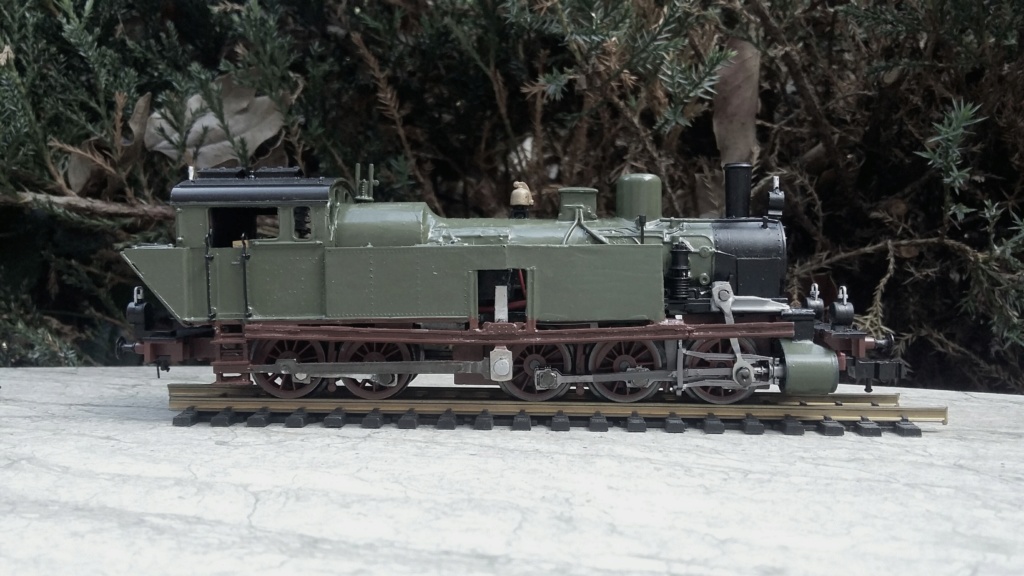

So ist es bis jetzt. Farbe muss noch bearbeitet werden und decals mussen noch angebracht werden. Weiteres folgt


Zuletzt von steef derosas am Sa 28 Sep 2019, 00:48 bearbeitet; insgesamt 2-mal bearbeitet
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Glufamichel Sa 28 Sep 2019, 00:18

Hoi Stefan,
das gibt auch wieder ein Schmuckstück auf deiner Anlage Beifall Dazu noch ein absoluter Exot. Du bist mit der Säge ja genauso skrupellos wie Wolfgang sunny
Und Danke für's mithelfen Wink 2 Daumen
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Sa 28 Sep 2019, 00:27

Nur, ....Wolfgang hatt 2 rechte hände, eine bessere lupe und ein scharfere säge Massstab Pfeffer sunny

Gerne getan Uwe. Ich bin wieder etwass schlauer mit der maus geworden sunny
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von didibuch Sa 28 Sep 2019, 11:17

Hallo Stefan,

ihr Lokbastler traut euch was, einfach so die Säge ansetzen...
Aber das Ergebnis sieht gut aus, mir gefällts.

Viele Grüße
Dieter
didibuch
didibuch
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von maxl Sa 28 Sep 2019, 16:28

Wie schön, Stefan, dass du uns wieder einen Blick in deine Werkstatt tun lässt! Wer wie viele rechte Hände hat, möchte ich nicht entscheiden, aber zwei linke hast du auf keinen Fall! Eindrucksvoll, welche absoluten Unikate auf diese Weise entstehen. Auch die notwendige Stilisierung und Reduktion auf das Wesentliche - die im H0-Maßstab ja zwingend erforderlich ist - gelingt dir überzeugend. Mein Kompliment! Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Sa 28 Sep 2019, 20:59

Danke Michael. Winker Hello Eine rechte hand habe ich jedenfalls Very Happy und die linke macht brav mit Razz Wie die D33, ist die T15 an sich, also ausgehend von die echte loks, eine interessante und ansprechende lok die mir einfach treibt um sie auf mass auf meine modellbahn laufen zu lassen.
Also, sammte eizelteile zusammen kratzen und loss gehts Hüpfeding
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Sa 28 Sep 2019, 21:19

..und mal tanzen lassen..


da kommt noch ein Photo hinzu um die lok im fertige zustand schauen zu lassen
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Sa 28 Sep 2019, 21:35

Ebenfalls Danke Dieter Winker Hello
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von lok1414 Sa 28 Sep 2019, 23:05

Bin zwar noch im Urlaub, trotzdem ziehe ich meinen Hut, Stefan.
Ein sauberes Stück Umbau hast du da wieder zu Werke gebracht .... Massstab
lok1414
lok1414
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von maxl So 29 Sep 2019, 11:16

Die langsam anlaufende Lokomotive - ein absoluter Genuss, Stefan! Kein Stolpern, kein Hoppeln, kein Hüpfen... Wahnsinn! Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Frank Kelle So 29 Sep 2019, 11:21

Die wäre mir ganz entgangen.. sorry!!!
Klasse Modell und ein Ansporn!
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Straßenbahner So 29 Sep 2019, 12:32

Na toll  was da Du gezaubert hast, scheinbar gab es da verschiedene Ausführungen.
Dazu noch ein Bild unter dem Link.

Code:
http://www.vonscheven.net/images/Zug/lokomotive/3_2TenderlokomotivevonBauartHagerns.jpg

Gruß Helmut Winker 2
Straßenbahner
Straßenbahner
Alleskleber
Alleskleber


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas So 29 Sep 2019, 15:47

Danke Danke Leute.
Spass und nostalgie ist wass mir treibbt um solche umbauten bzw neubeschaffung zu machen.  Essen 2
@ Helmut: dass ist einer der Hagansche typen die zwei unterschiedliche hilfsrahmen sehen lassen.

nochmals eine Metamorphose, die Preussische T 15 ... Inkedp10

nochmals eine Metamorphose, die Preussische T 15 ... Inkedi10
diese ausführung bildett meine lok aus

Leider habe ich keine abbildung vom Koechy-ausführung. Die beide Hangansche, also die beide hieroben abgebildetten, hatten innensteuerung, die Koechy-ausführung hatte eine aussenliegende Heussingersteuerung.
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Straßenbahner So 29 Sep 2019, 17:03

Hallo Steef,
vielleicht hilft Dir dann dieser Bericht (Link) weiter.

Code:
https://shop.vgbahn.info/media/pdf/Vorschau/Vorschau_538502.pdf

Gruß Helmut Winker 2
Straßenbahner
Straßenbahner
Alleskleber
Alleskleber


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Mo 30 Sep 2019, 16:22

Hallo Helmut

Ich habe ein photo gemacht vom karte woh die lok auseinander geleght wird. Hatte ich eine zeit her angekauft.
nochmals eine Metamorphose, die Preussische T 15 ... 20190912
Dass ist die Koechy-ausführung. Dass gesammte triebgestänge ist anders aufgebaut. Ausserdehm ist die aussenliegende Heusingersteuerung gut abgebildett. Die Hagens- maschinen haben innenliegende steuerung.
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Mo 30 Sep 2019, 16:31

Und die lok mall geschossen in die aussenluft. Die lok habe ich der doppelschienige kreuzkopf behalten lassen, weil es aufwändich war eine einschienige drauf zu setzen. Ausserdehm hatt eine doppelschienige etwass mehr mit länderbahnloks meine meinung nach.. Very Happy
nochmals eine Metamorphose, die Preussische T 15 ... 20190913

nochmals eine Metamorphose, die Preussische T 15 ... 20190914
da kommt noch eine transparante finisch drauf, und dann darf sie zu ihre "schwesterchen". sunny
Die loknummer stimmt nicht. Ich hatte die falsche zur decals-hersteller geschickt. Es soll "8003" ausbilden. Wird also  korrigiert
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Mi 02 Okt 2019, 14:58

Hallo Zusammen

Ich habe noch sammte bilder zurück gefunden die ich irgent wie irgent woh anders auf der computer verloren hatte. shocked Die bilder lassen noch sammte "handlungen" sehen die da doch zugehören Bastler Also mal dabei gefügt.....

nochmals eine Metamorphose, die Preussische T 15 ... Inked211

nochmals eine Metamorphose, die Preussische T 15 ... Inked212

nochmals eine Metamorphose, die Preussische T 15 ... Inked213
der Treibachse habe ich nach hinten versetzt, weil die T15 die dritte achse als treibbachse hatte.

nochmals eine Metamorphose, die Preussische T 15 ... Inked214

nochmals eine Metamorphose, die Preussische T 15 ... Inked215
...Es verschaft vielleicht etwass mer deutlichkeit.  Very Happy
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Do 03 Okt 2019, 17:08

nochmals eine Metamorphose, die Preussische T 15 ... 20191011
...und zur abschluss mal vor der kamera

Adminestrator/ moderator,
Verschieben im "fertige bauberichte bitte

steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Glufamichel Do 03 Okt 2019, 17:27

Wird erledigt Stefan Winker 2

Gratulation zur erfolgreichen Indienststellung Beifall Beifall
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von steef derosas Fr 04 Okt 2019, 12:38

Danke Uwe. Cool Sie ist schon voll im gang Post
steef derosas
steef derosas
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

nochmals eine Metamorphose, die Preussische T 15 ... Empty Re: nochmals eine Metamorphose, die Preussische T 15 ...

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
