Und noch 'ne Metall-Bismarck

Hallo Zusammen.

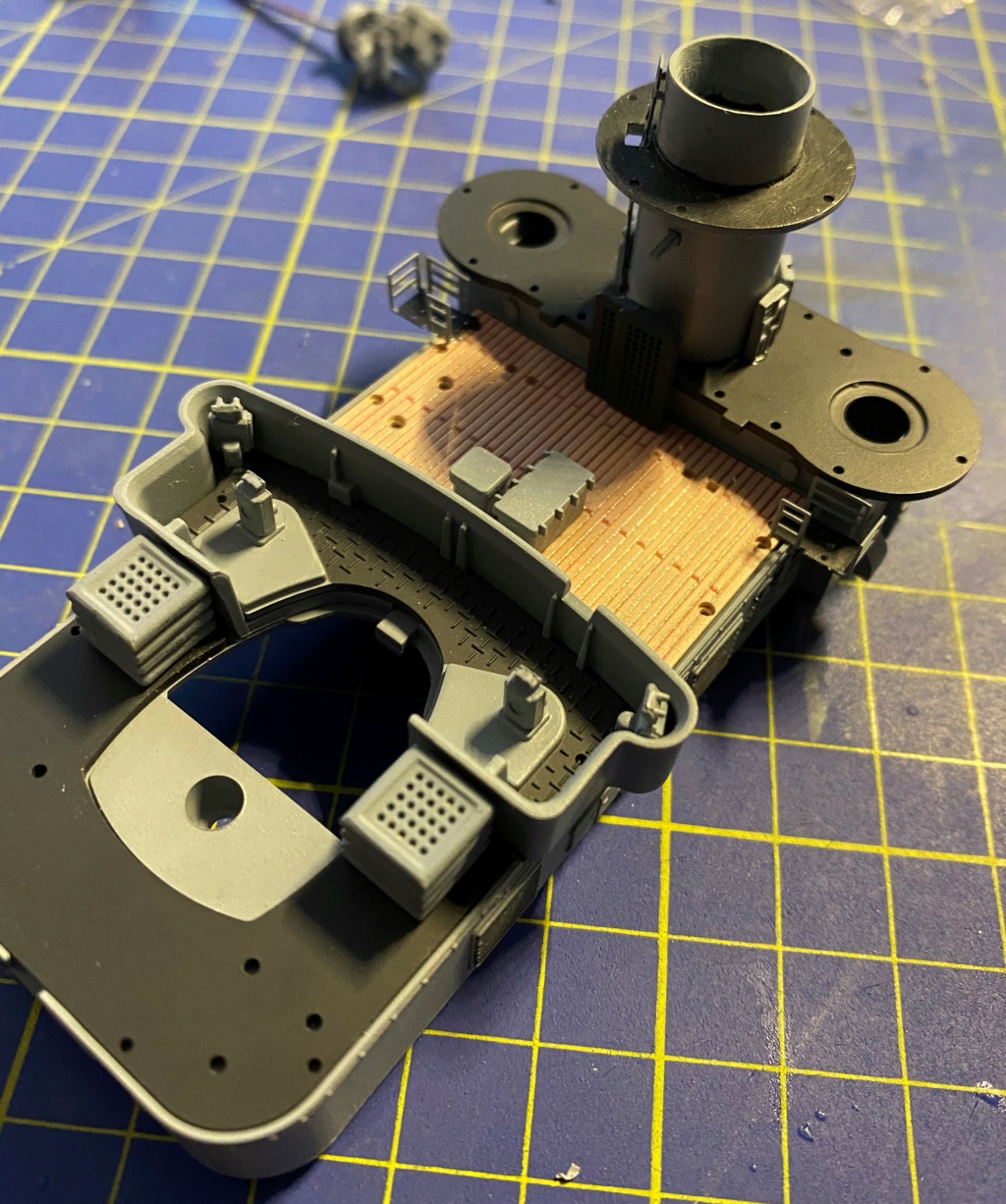

Nu geht`s wieder weiter. Ich habe die Böden der beiden Relingplattformen auch dunkel lackiert (aufpassen: eine Seite muss auf der Platine von unten lackiert werden, da sie gleich sind, aber spiegelverkehrt zueinander gebogen werden müssen) und sie angeklebt.

" />

" />

Bei  den kurzen Niedergänge zu den Suchscheinwerfern habe ich zuerst die Seitenteile hochgebogen und danach die Stufenneigung angepasst. Ich baue sie erst an, wenn die Relingstücken für die Scheinerferplattform da sind, um alles zueinander möglichst gut ausrichten zu können. Beim Biegen der Stufen aufpassen. Bei dieser neuen Form der Niedergänge müssen die Stufen nach oben gebogen werden und nicht, wie in einigen Bildern der Bauanleitung nach unten (oder hinten, wie man es sehen will). Die Stufen sind an den Seiten ja immer von den Rändern eingefasst und stehen nicht nach hinten raus. Genauso ein eindeutiger Fehler in der Bauanleitung wie die in den Anleitungsbildern und leider auch von vielen Modellbaufreunden auf dem Kopf angeklebten Schlauchtrommeln an den Aufbauwänden. Diese liegen im richtigen Leben von oben in in ihren Halterungen und hängen da nicht kopfüber drin.

" />

" />

" />


Passprobe:

" />


läuft!


So, nachher geht es hoffentlich weiter.

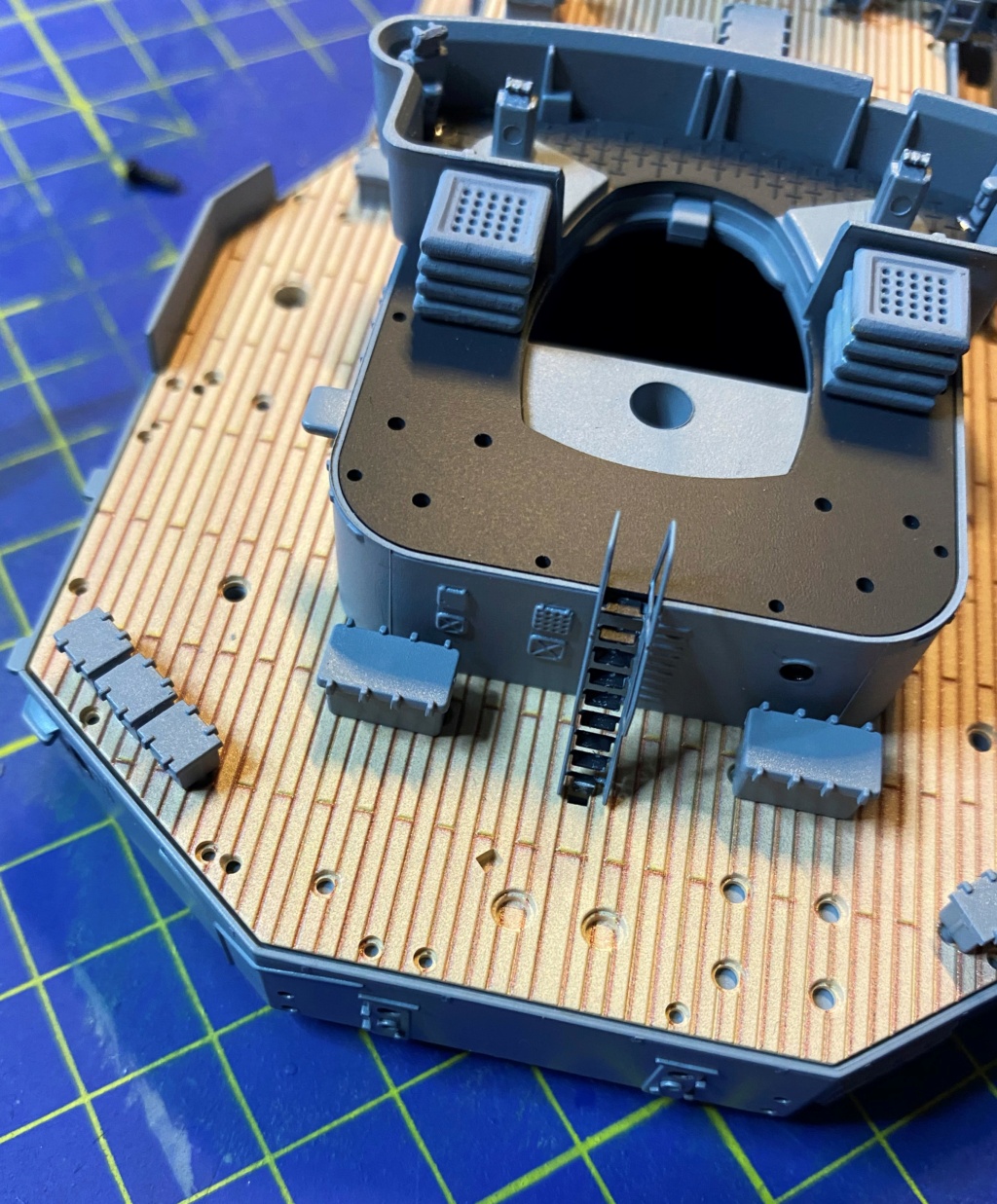

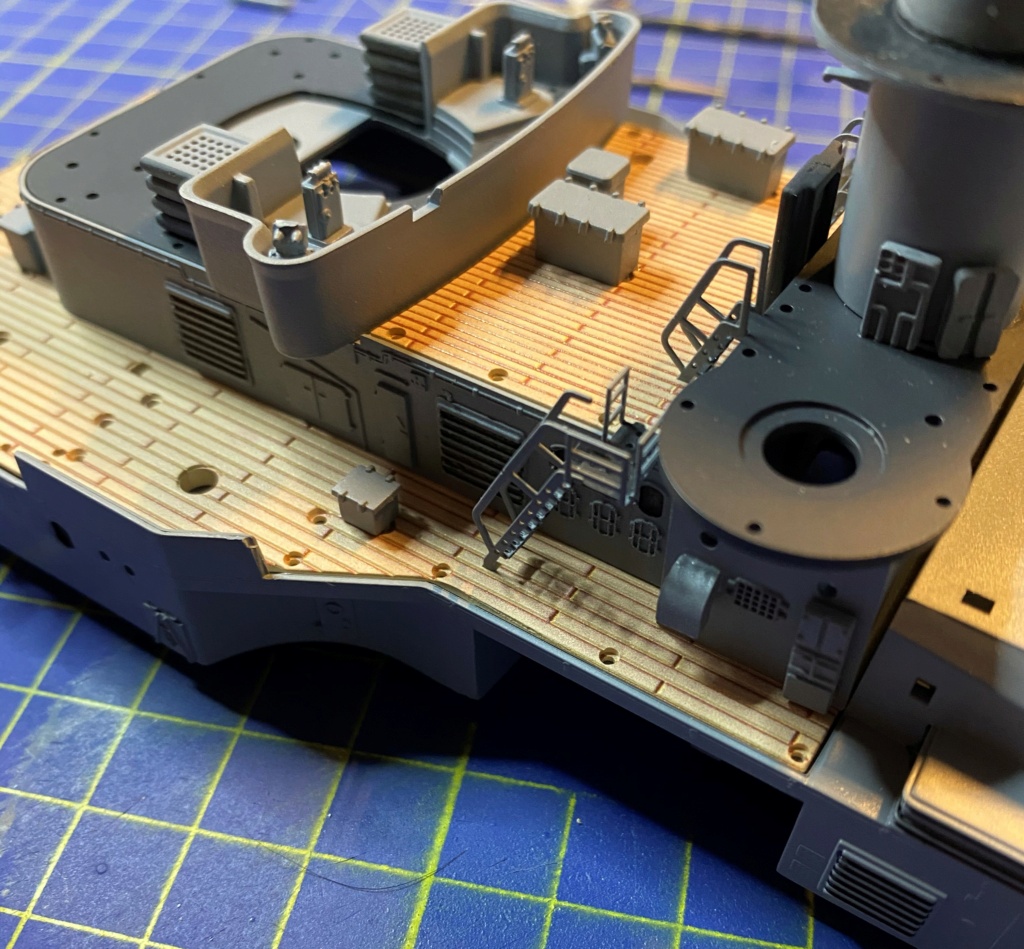

Da bin ich wieder. Weiter geht`s mit den Deckskisten und Niedergängen. Geht alles nach dem gleichen Schema. Ich habe mir doch überlegt, die kleinen Niedergänge schon festzukleben. Dann liegt nicht so viel Kleinkram herum und wenn sie sauber positioniert sind muss der Rest ja eigentlich passen. Die anderen drei Niedergänge bleiben aber noch ab. Sie passen nicht ganz so gut, so dass ich sie erst anbringe, wenn ich die Aufbauten final zusammenschraube. Ich habe sie nur zur Anprobe und zum Ablichten drangestellt. Beim Bau des hinteren Niederganges ist besondere Vorsicht geboten. Die obere Plattform ist länger und muss nach hinten gebogen werden, während die unterste Stufe noch einmal unterteilt ist und neben der schrägen Ausrichtung zum Geländer noch zusätzlich in sich im rechten Winkel abgeknickt werden muss.


" />


" />


" />


" />

" />


Die Geländer der seitlichen Niedergänge sind leider nicht ganz korrekt dimensioniert. Die Oberen sind ein wenig zu kurz, so dass da eine kleine Lücke bleibt.


" />

" />

Bei der Gelegenheit kam mir wieder in Errinerung, dass ich ja noch die Fenster und Bullaugen "verglasen" muss. Das kommt dann aber beim nächsten mal.

Hallo Zusammen.

Ich habe heute früh Rückmeldung vom Kundenservice wegen Teil 94-01 bekommen und mir wurde eine weitere Ersatzlieferung angeboten. Auf die speziellen Probleme, die offensichtlich mit der Spritzform oder deren Zustand bei der Fertigung der Teile wurde allerdings nicht eingegangen. Ich drücke die Daumen. Vielleicht habe ich ja Glück und bekomme ein Teil einer anderen Charge, die die bisher so schwach ausgeprägten Details besser hervorgebracht hat.

Und noch ein Hoffnungsschimmer: Ich habe gerade auch noch eine Antwort vom Bismarck-Leserservice wegen des o.a. Teiles erhalten. Mein Anliegen wurde an den Hersteller weitergeleitet. Da bin ich ja mal gespannt, ob wir da Glück haben und das Teil neu aufgelegt wird. Bei den Niedergängen hat der Hersteller ja mittendrin auch umgeschwenkt und erfreut uns nun endlich mit tollen Ätzteilen.

Da bin ich ja mal gespannt, wie es weiter geht.
Gruß

Oh ja, ich auch. Für `ne 1800,-Euro-Nummer lohnt sich der Ärger, denke ich. Kräftig Daumen drücken! Vielleicht hat der Verlag ja schon so viel Beschwerden bekommen, dass sie das verbessern. Die Niedergänge haben sie ja schon sehr schön verbessert.

Hallo Zusammen.

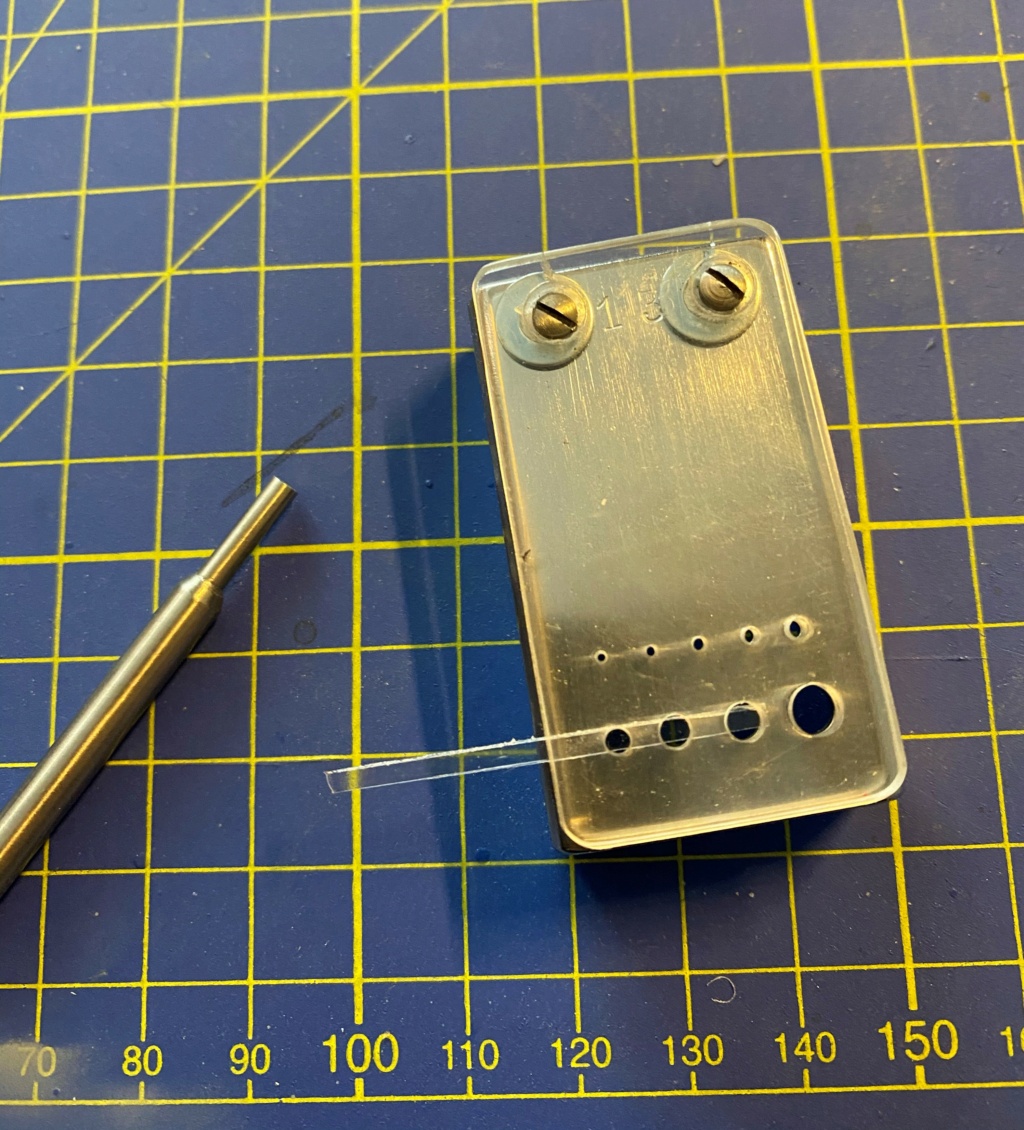

Nun ging es an den vorerst letzten Akt der Ausgaben bis 99: Die Bullaugen und Fenster der hinteren Aufbauten. Hier ist ja nun eine neue Form dazu gekommen, die sich nicht einfach mit Locheisen bewältigen läßt. Ich habe dazu einen Streifen Klarsichtfolie in der Breite der Fenster ausgeschnitten und dann mit einem Rundeisen, welches den Durchmesser der Fensterhöhe hat, aus dem Streifen die Fensterverglasungen ausgestanzt. Passt ganz gut. Das Gleiche kommt dann ja noch für die unteren Ebenen, wenn sie da sind.

" />

" />

" />

" />

" />


So, das war`s dann wohl an dieser Stelle erst einmal für den Rest des Jahres, bzw. bis die nächsten Ausgaben kommen. Mit einer korrigierten Ersatzlieferung für Teil 94-01 rechne ich, wenn überhaupt, dieses Jahr sicherlich nicht mehr. Also geht`s dank Krankschrift, Kurzarbeit und all diesem Mist gleich weiter an meine anderen Projekte.

Ich wünsche Euch bis dahin ruhige und den Umständenentsprechend möglichst schöne Weihnachten und einen guten, nicht zu traurigen Rutsch ins neue Jahr. Vor allem bleibt gesund.

Sieht gut aus
Das wünsche ich Dir auch.

Vielen Dank.

Hallo Zusammen. Ich hoffe, Ihr hattet trotz Corona-Einschränkungen ein schönes Fest und nicht zu lange Feiertage... Ich hatte großes Glück und habe als unverhofftes Weihnachtsgeschenk noch am 24.12. die neue Lieferung 100-103 bekommen. Da konnte ich also die Zeit gut nutzen.

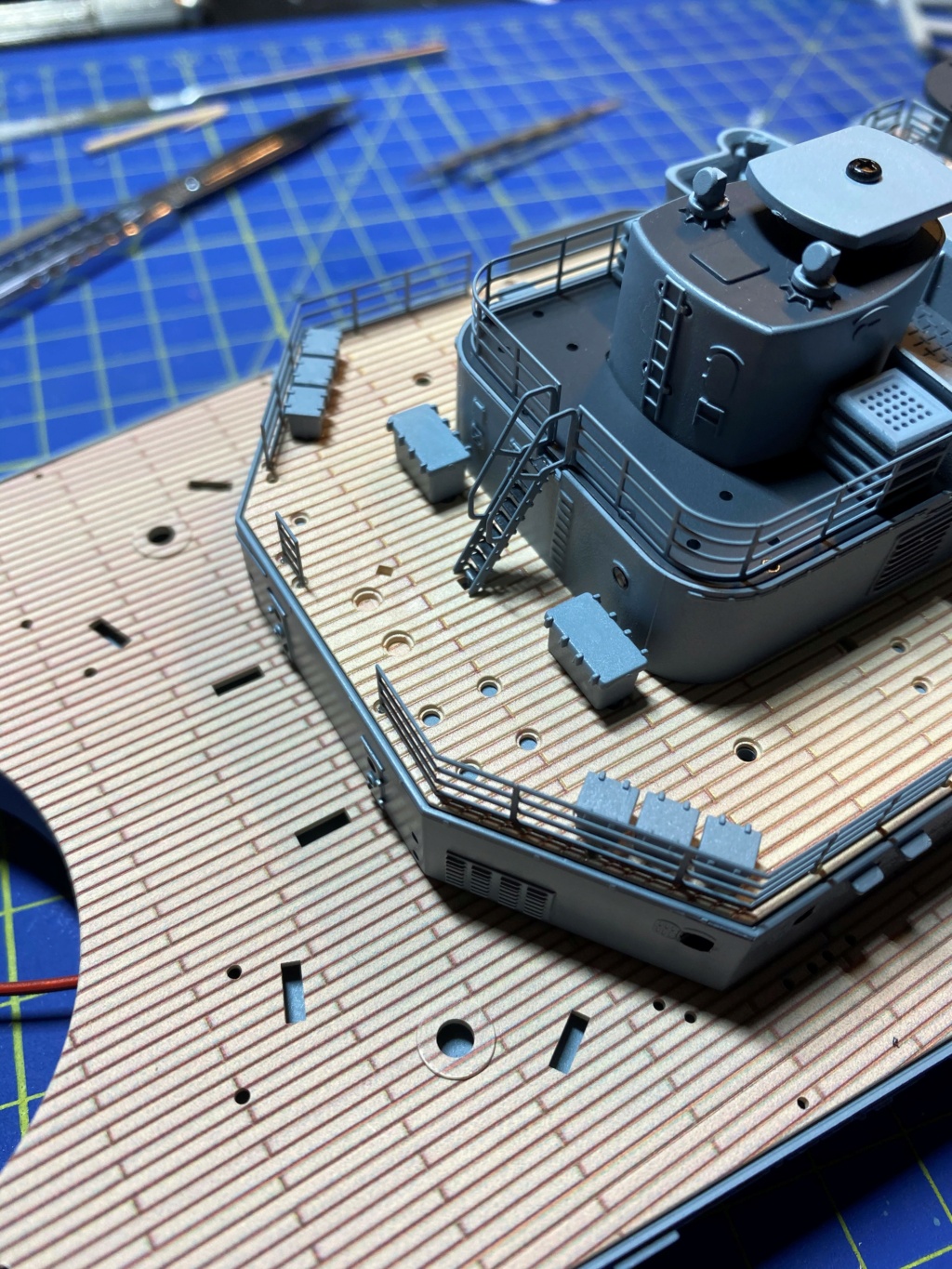

Die beiden Rumpfteile mit Tarnstreifen passten gut und wurden völlig problemlos angeschraubt. Die gebogenen Relingteile passten nicht so ganz und mussten nachgebogen werden, was bei den beiden Halbschalen um den Entfernungsmesserstand nicht ganz ohne war. Auch muss man vor dem Biegen auf die Lage der Einstecknasen aufpassen, denn die Teile passen nur in einer Richtung aufs Deck.
Ich habe dann doch die Niedergänge angeklebt, aber nur an den oberen Enden. Das Decksteil an ihrem unteren Ende habe ich nur von innen an das Aufbautenteil darüber geklebt, denn ich hoffe ja noch auf ein neues Teil 94-01...
Die beiden unteren Aufbauten-Teile habe miteinander verschraubt, aber sonst nur alles aufeinandergesteckt. Die Vergöasung der unteren Bullaugen kommt noch.

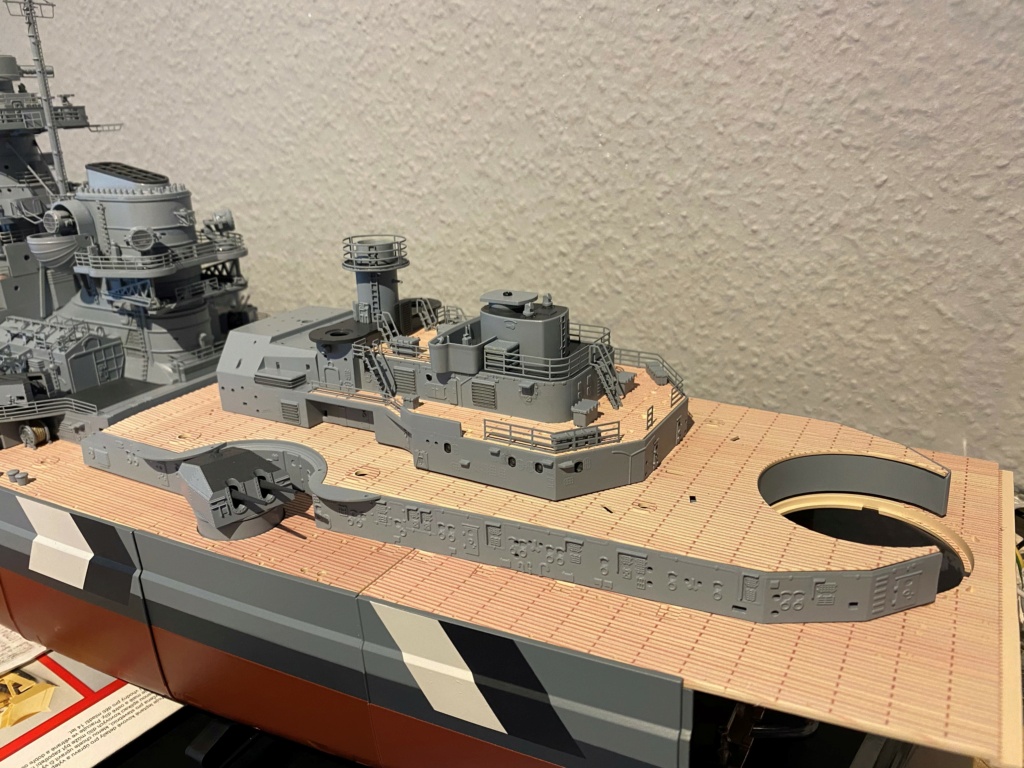

Der Gesamteindruck des Modells gefällt mir immer besser. Die Metallreling und die neuen Niedergänge sind wirklich toll.

" />


" />

" />

" />

" />

" />

" />

So, das wars wohl für dieses Jahr mit dem Fortschritt. Ich wünsche Allen eine guten Rutsch und ein deutlich besseres Jahr 2021, als es 2020 war. Und bleibt bloß Alle gesund.

Hallo und Euch Allen ein gesundes und hoffentlich wieder besser werdendes neues Jahr.

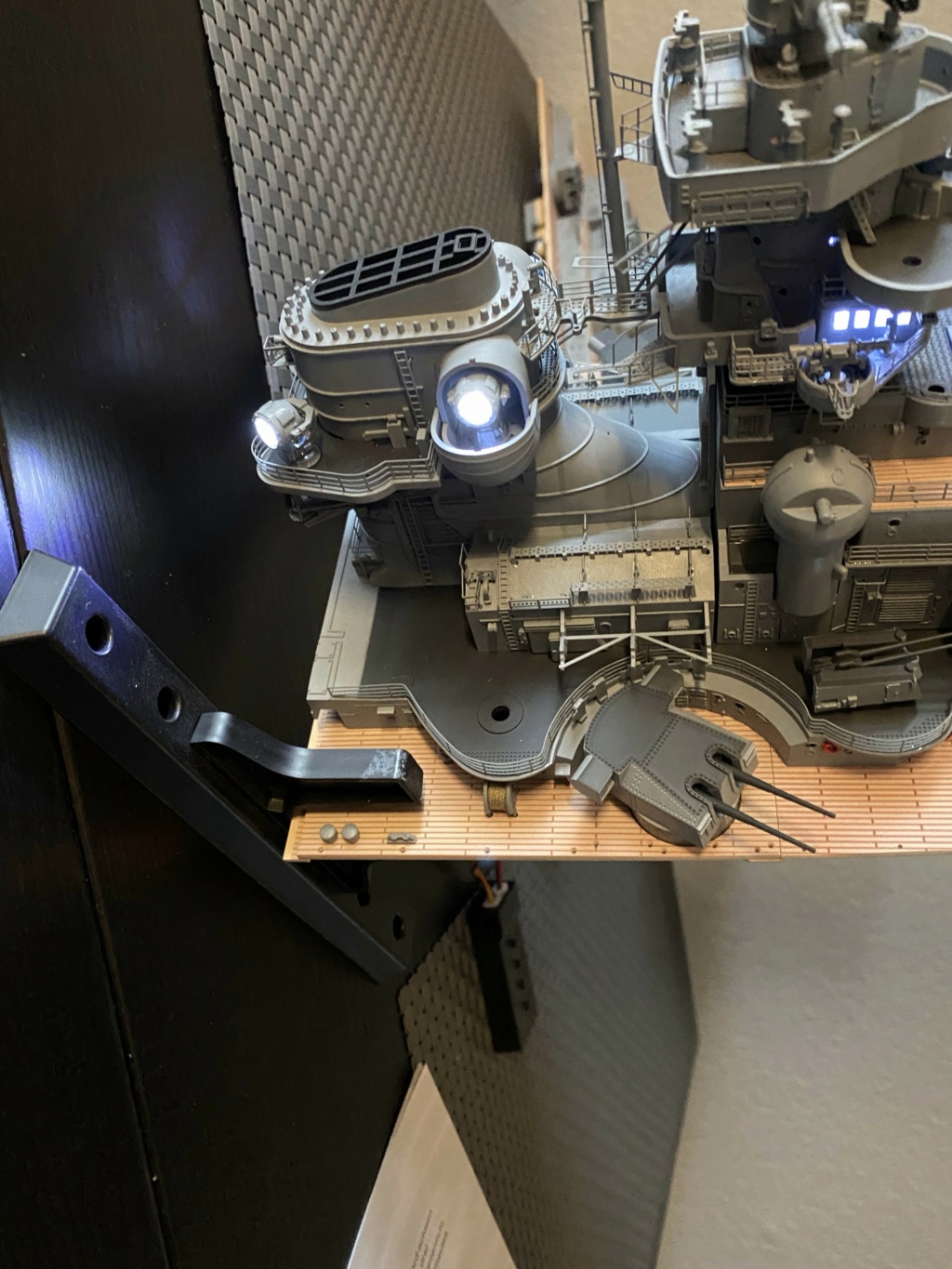

In der Zwischenzeit habe ich noch den Funktionstest durchgeführt. Die Beleuchtung ist prima, vor allem die Positionsleuchten sehen cool aus. Aber der Entfernungsmesser auf dem Kommandoturm dreht sich bei mir nicht, oder nur mit Unterstützung. Der Motor will, scheint aber nicht genug Kraft zu haben. Das an diesem Punkt ist natürlich richtig ärgerlich. Da werde ich mal schauen, wie ich da jetzt noch herankommen soll. Die gesamten Drehbewegungen sind mir aber eh etwas zu schnell und in einer Endlosschleife geschaltet, was ich gar nicht so schön finde. Aber hier erst einmal ein paar Fotos:

" />

" />

" />

" />

Dann werde ich mal als Nächstes dieses Problem angehen und die Fenster der hinteren Aufbauten verglasen. Und dann gibt es ja hoffentlich auch schon bald die nächste Ladung. Die darin enthaltenen kleinen FLAK-Geschütze und die beiden Heeres-FLAKs sehen in der Vorschau ja nicht so prickelnd aus, aber da habe ich schon ein paar Ideen...

Was mir gerade einfällt: Die Drehhauben auf den Feuerleitständen haben sich doch gar nicht im Kreis gedreht, wie Radarantennen, sondern sind mit den Drehwinkeln der Geschütztürme mitgewandert, oder? Also ist diese Funktion doch ziemlicher Murks, oder?

Maddin schrieb:Was mir gerade einfällt: Die Drehhauben auf den Feuerleitständen haben sich doch gar nicht im Kreis gedreht, wie Radarantennen, sondern sind mit den Drehwinkeln der Geschütztürme mitgewandert, oder? Also ist diese Funktion doch ziemlicher Murks, oder?

Das ist richtig. Das sind die "Augen" gewesen und zeigten immer in die Richtung, in der die Geschütztürme auch standen.
Sowas wie ein sich drehende Radarantenne hatte die Dame nicht.
Das blieb nur den Alliierten vorbehalten;)

Siehst, wusste ich’s doch. Also leider eine völlige Fehlschaltung. Sie müssten sich nur mit den Hauptgeschütztürmen mitdrehen. Dann lasse ich es so, oder gibt es einen Elektriker hier, der mir als völlig stromunbegabten Elektrik-Nichtskönner einen Tip geben kann, wie ich sie mit den Geschützen koppeln kann?

Gerade mal das Werbevideo angesehen, also so dürften sich die Drehhauben? nicht gedreht haben, vor allem nicht so schnell. Ich weiß ja nicht wie das Ganze verdrahtet ist, das einfachste wäre ja die Ansteuerung der Drehhauben und die der Geschütze zusammen zu schalten..

Habe ich auch schon drüber nachgedacht. Das wäre aber was für echte Elektriker, denn die Motoren bewegen ja unterschiedlich große Zahnkränze. Einfach Strom drauf und passt würde leider sicherlich nur in einem schlechten Hollywoodstreifen funktionieren.

Ja das wäre eine anspruchsvolle Aufgabe, Drehwinkes und Geschwindigkeit übereinstimmend einzustellen..

Ich hab` da noch `ne Frage an die Fachleute:

Vier Hauptgeschütztürme, aber nur drei Drehhauben... Wie wurden eigentlich die Cäsar und Dora angesteuert?

Maddin schrieb:Ich hab` da noch `ne Frage an die Fachleute:

Vier Hauptgeschütztürme, aber nur drei Drehhauben... Wie wurden eigentlich die Cäsar und Dora angesteuert?

Hey Maddin

Eigentlich recht simpel.

Anton und Berta mit dem vorderen.
Ceasar und Dora mit dem hinteren.
Und der obere dient zum nachjustieren oder für die kleine Flak.
Je nach Bedarf, aber hauptsächlich für alle Geschütztürme.



Was deinem Plan angeht, dass beide simultan sich drehen, also Geschütz und Zielvorrichtung, ist das machbar mit einem kleinen Computersatz.
Schimpft sich Arduino. Kann man programmieren.
Ob der Aufwand sich lohnt, muss jeder selber wissen. Technisch wird es da schon schwieriger. Stand vor dem selben Problem.
Kannst du nachlesen in meinem BB der Dame

Grüße

Thorsten

Ah, danke. Ich hatte gedacht, dass es technisch möglich war, notfalls mit jedem Geschützturm ein eigenes Ziel über einen eigenen Drehtopf anzupeilen. Das war dann wahrscheinlich außer bei Anton nur mit den eigenen „Ohren“ möglich, oder?

Maddin schrieb:Ah, danke. Ich hatte gedacht, dass es technisch möglich war, notfalls mit jedem Geschützturm ein eigenes Ziel über einen eigenen Drehtopf anzupeilen. Das war dann wahrscheinlich außer bei Anton nur mit den eigenen „Ohren“ möglich, oder?

Jein.
Kommt auf verschiedene Faktoren an.
Wie das System genau funktioniert, habe ich noch nicht ganz raus.
Bin aber dran und es folgt eine Erklärung dann

Hallo Zusammen.

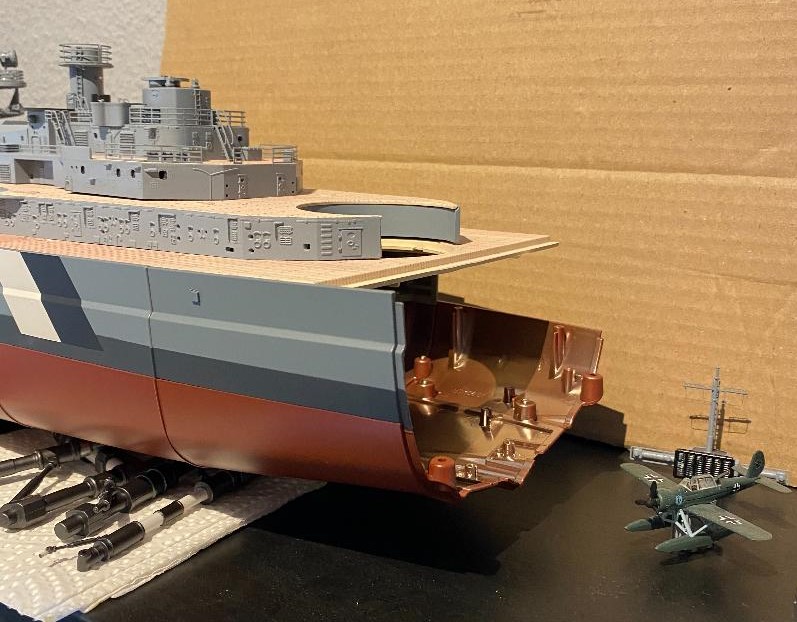

Ich habe gerade die Lieferung 104-107 bekommen.   Leider bin ich dieses Wochenende wieder mal voll zum verschärften Familiendienst verdonnert und konnte nur die darin enthaltenen Rumpfteile schnell anschrauben und ein Foto des restlichen Inhalts machen:


" />

" />

Bis auf ein Seitenteil ist damit der nächste Rumpfring installiert und es geht dem Heck und den Schraubenwellen entgegen.

" />

" />

Die mitgelieferten Heeresflaks werde ich nicht benutzen. Ich finde, die sind ein wenig plump ausgelegt.


" />

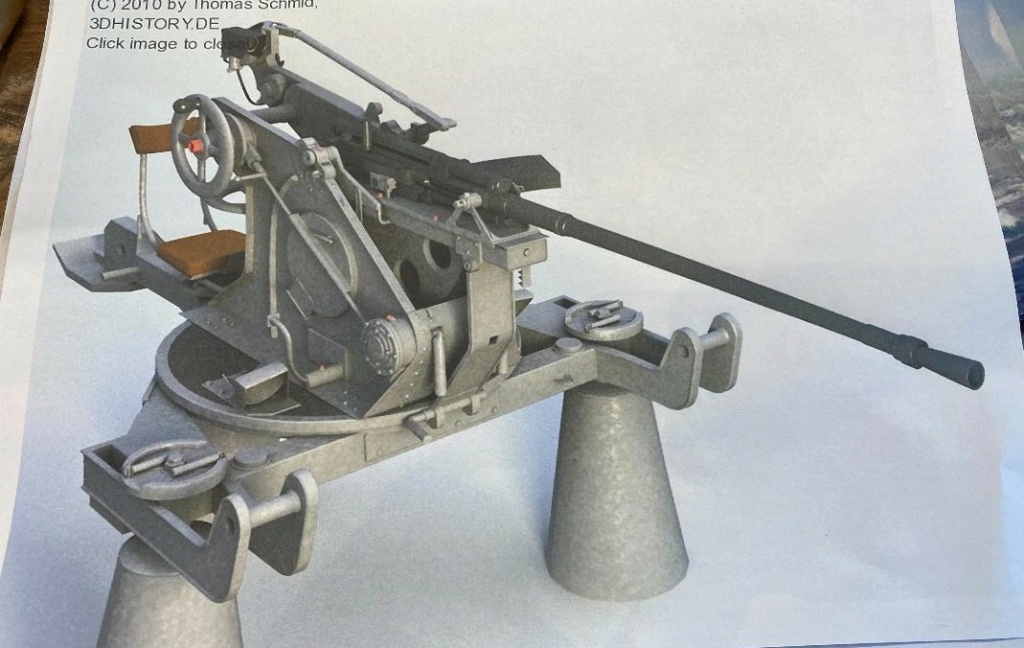

Wenn man bedenkt, wie die tatsächlich aussahen:


" />


Ich wollte erst von meinem 1:250 HMV-Bismarck-Kartonmodellbogen die Heesflaks vergrößern, habe ich sie aber glücklicherweise zufällig mit Teilen von der Trumpeter-Bismarck für die beiden Hauptkräne bekommen. Die sind super und viel einfacher zu bauen, als die Kartonteile. Hier mal die Bauanleitung von Trumpeter dafür (mit den beiden kleinen Geschützrohren, die zum Glück auch noch bekommen konnte). Wird Alles nächste Woche in Ruhe zusammengefummelt.


" />



Das bemängelte Teil 94-01 habe ich übrigens mittlerweile zum dritten mal bekommen. Ist etwas besser, als die ersten Beiden, aber nicht wirklich zufriedenstellend. Egal jetzt! Ich werde es an den entsprechenden Stellen glattschleifen und mit den Ätzteilen der ersten Hachette-Bismarck pimpen. Habe ich mir schon besorgt. Langeweile wird`s also nächste Woche bei mir nicht geben.

Bis dahin Euch allen ein schönes Wochenende.

Hallo Zusammen.

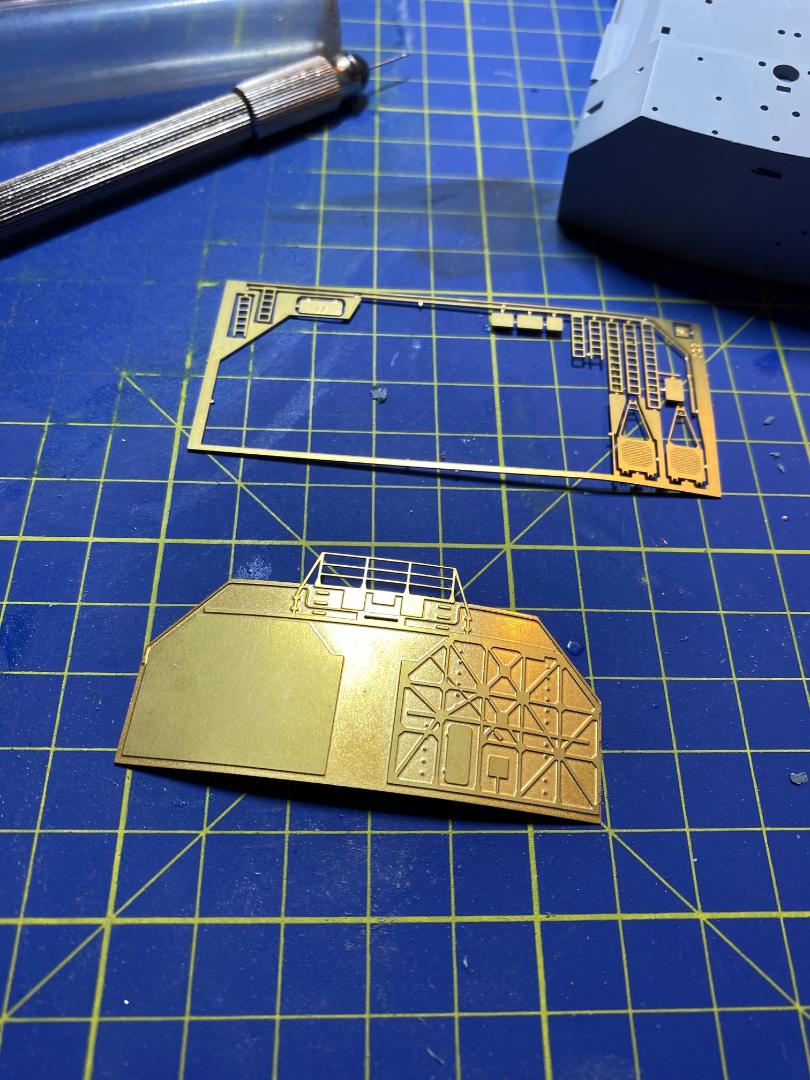

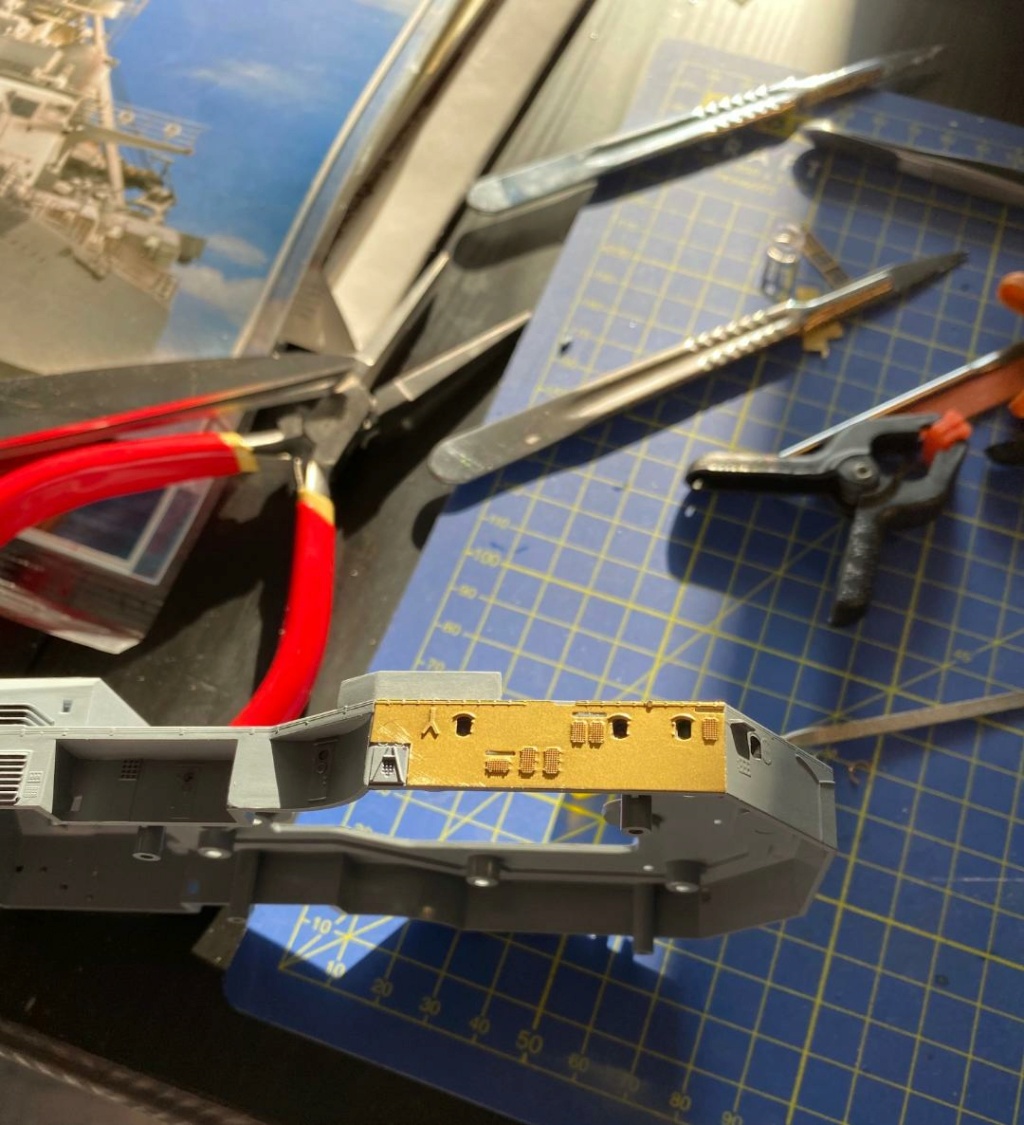

Wie versprochen geht`s nun endlich etwas weiter. Ich habe mich aber, nachdem ich nun das Heft 57 der Amati-Bismarck bekommen habe, dafür entschieden, erst einmal Altlasten wegzumümmeln. D.h.: Ich nehme mich nun des Teils 94-01 an und habe erst einmal die schwach angedeuteten Hangatore weggeschliffen und die Fotoätzteile der Amati-Bismarck angebracht. Passt echt gut und mit den Extrateilen für die Laufschienen und Leitern ist das wesentlich besser detailliert:


" />


" />

" />

" />


Und nun mal der direkte Vergleich, noch unlackiert:


" />

Also, ich find`s besser. Als Nächstes werde ich mir die Seitenwände vornehmen. Mal schauen, ob ich das heute noch schaffe.

Hallo Zusammen.

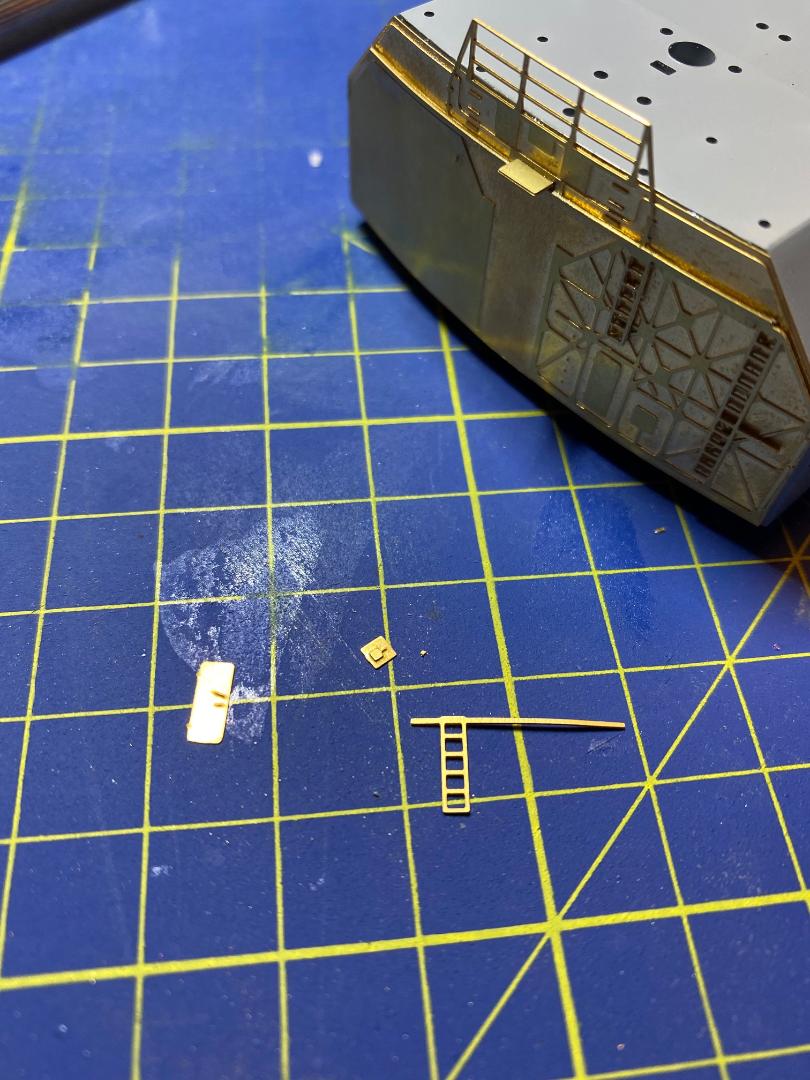

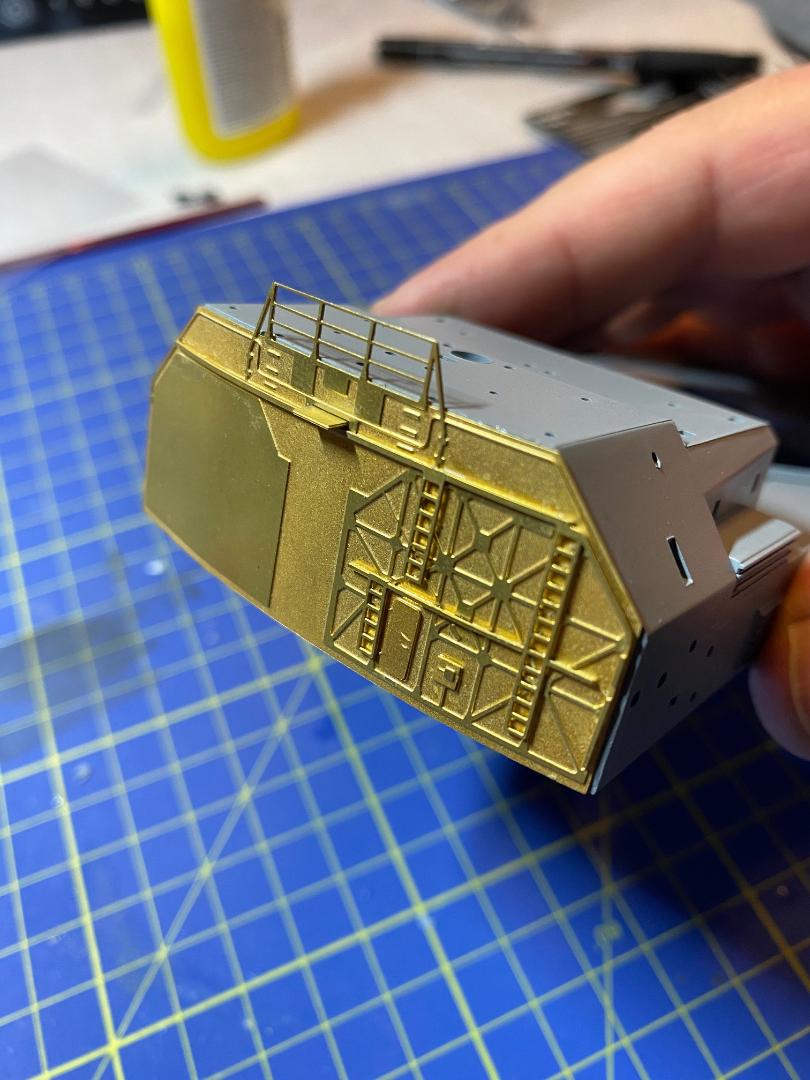

Ich habe die linke Seite mit den Teilen aus Ausgabe 56 und 57 der ersten Hachette- (Amati-)Bismarck gepimpt. Dazu habe ich erst die hintere Seitenwand glattgeschliffen und das Wand-Fotoätzteil zugeschnitten. Das ging ganz gut, da es recht dünn geätzt ist und ich so den oberen Teil mit Reling recht leicht abtrennen konnte. Hinten musste es ca. 3mm gekürzt werden, aber sonst passte auch bei den Fenstern perfekt. Mit den besser ausgeprägten Lüfteröffnungen, den einzelnen Schotten und dünneren Wetterdächern sieht das Ganze wesentlich besser aus. Die nur angedeutete Tür weiter vorn habe ebenfalls ersetzt. Nun geht es auf der linken Seite weiter und wenn ich das gerade gekaufte 2. Heft 53 in Händen halte auch bei den beiden Fenstern auf der Rückseite. Dann lackieren und fertig. Die nun überflüssigen Löcher auf dem Hangar für am Fotoätzteil bereits vorhandene Relingstück habe ich zugespachtelt und verschliffen.


" />

" />

" />

" />

" />

" />

Hallo Zusammen.

Ich habe wieder weitergefummelt und alle irgendwie passenden Fotoätzteile von den Ausgaben 53, 56 und 57 der Amati-Bismarck ausgeschlachtet. Jetzt sind fast alle nur hauchdünn angedeuteten Luken, Gitter, Türen und Wetterschutze ausgetauscht. Die eine Kante muss ich nochmal sauber überspachteln und schleifen. Leider fehlen mir jetzt noch für ein hinteres Fenster die Luke und daneben ein Lüftungsgitter mit Luke. Vorher kann ich nicht grundieren und lackieren. Also habe ich jetzt erst einmal begonnen, die übrigen Teile anzubringen.

" />


" />


" />


" />


" />
