1829 - Stephenson´s "Rocket"

Nach unten

1829 - Stephenson´s "Rocket" Empty 1829 - Stephenson´s "Rocket"

Beitrag von lok1414 am Sa 06 Apr 2019, 14:35

Vor vielen Jahren hatte ich mir einen Bausatz der "stephansonschen Rocket" gekauft. Die Lokomotive wurde 1829 von den Gebrüdern George und Robert Stephenson für das Rennen von Rainhill gebaut. Zur geschichtlichen Einordnung und weiterer Information hier ein Link ...
Code:
https://de.wikipedia.org/wiki/Rocket_(Lokomotive)

Der Bausatz ...
1829 - Stephenson´s "Rocket" The_ro11

... ist laut Beschreibung ist das Modell im Maßstab 1:29 ausgeführt. Misst man das Modell-Spurmaß von 55 mm nach kommt man jedoch eher auf den Maßstab 1:26 bei Bezug auf die Regel-Spurweite 4 Fuß und 8½ Zoll (= 1435 mm) ....
1829 - Stephenson´s "Rocket" Dscf0730

1829 - Stephenson´s "Rocket" Dscf0732

1829 - Stephenson´s "Rocket" Dscf0731
(... leider etwas eingestaubt)
... die beigefügten "Gebrüder Georg und Robert Stephanson" passen vom Maßstab ideal dazu.

Bisher stand das Modell - seit meinem letzten Umzug - "ent"-gleist im Schrank/Vitrine. Da ich eben erst die Base für Trevithick´s Lokomotive fertig gestellt habe, kam es mir in den Sinn auch für die "Rocket" eine (ordentliche) begleiste Base zu bauen.

(... wird fortgesetzt)


Zuletzt von lok1414 am Sa 06 Apr 2019, 15:10 bearbeitet; insgesamt 1-mal bearbeitet
lok1414
lok1414
Superkleber
Superkleber


Nach oben Nach unten

1829 - Stephenson´s "Rocket" Empty Re: 1829 - Stephenson´s "Rocket"

Beitrag von Frank Kelle am Sa 06 Apr 2019, 14:48

Du hast aber auch "olle Kammelen" vorgelagert.... shocked
Den Bausatz habe ich noch nie gesehen bisher...
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

1829 - Stephenson´s "Rocket" Empty ... und der Herr trennte das Feste vom Flüssigen ....

Beitrag von lok1414 am Sa 06 Apr 2019, 16:21

Leider gibt es vom Zusammenbau der Lokomotive keinen BB. Damals war mir die Plattform der "LuMos" noch nicht bekannt (Ich tummelte mich mit meinen Feldbahn-Modellen bei den Butbahnern). Der Zusammenbau (auch ohne Säge ... Pfeffer ) ging leicht von der Hand, dank der sehr guten Passgenauigkeit. Die Kolbenstange und die Treibstange, sowie die Radlager bewegen sich seeehr leicht (ist der Tisch etwas geneigt, beginnt das Modell zu rollen!).

Doch nun zur Base.
Am Anfang war ... ein Rest von einem Bücherregal, Weißleim, bonner Erde, etwas Sand und verschiedenfarbiges "Gras"-Streu ...
1829 - Stephenson´s "Rocket" Dscf0733

Der Anfang war gemacht ... und schon war das erste "Problem" da. Das, im Bausatz enthaltene Gleisstück ist um gut 10cm zu kurz. Das sieht echt besch ...eiden aus. Was tun? Brett abschneiden? .. oder ... Neuanfertigung!

Bunte Spielsteine (die aus Dänemark) als Form, die beiden Schienenstücke aus dem Bausatz und schnell härtende Silikon-Masse und fertig ... soviel Schienenstücke wie ich brauche ...
1829 - Stephenson´s "Rocket" Dscf0810

Die Schwellenstück habe ich extra nicht abgegossen, da sie zu einheitlich aussahen und ich sie bewusst auch Holz machen wollte ...
1829 - Stephenson´s "Rocket" Dscf0734

Das Schienenstück ...
1829 - Stephenson´s "Rocket" Dscf0736

1829 - Stephenson´s "Rocket" Dscf0735

1829 - Stephenson´s "Rocket" Dscf0737

(wird fortgesetzt)
lok1414
lok1414
Superkleber
Superkleber


Nach oben Nach unten

1829 - Stephenson´s "Rocket" Empty Re: 1829 - Stephenson´s "Rocket"

Beitrag von lok1414 am Sa 06 Apr 2019, 16:41

Nach der "Trocken-Übung" folgt das Arrangement auf der vorbereiteten Base ...
1829 - Stephenson´s "Rocket" Dscf0738

1829 - Stephenson´s "Rocket" Dscf0739

Die Trennstelle (damals gab es noch kein thermitgeschweißtes Endlosgleis   Einen Daumen ) ..
1829 - Stephenson´s "Rocket" Dscf0740

1829 - Stephenson´s "Rocket" Dscf0741

"Eingeschottert" bzw. eingesandet ...
1829 - Stephenson´s "Rocket" Dscf0742

1829 - Stephenson´s "Rocket" Dscf0743

.... und aus Plaste wird Fluß-Eisen ....
1829 - Stephenson´s "Rocket" Dscf0744

1829 - Stephenson´s "Rocket" Dscf0812

1829 - Stephenson´s "Rocket" Dscf0811

(wird fortgesetzt)
lok1414
lok1414
Superkleber
Superkleber


Nach oben Nach unten

1829 - Stephenson´s "Rocket" Empty Re: 1829 - Stephenson´s "Rocket"

Beitrag von lok1414 am Sa 06 Apr 2019, 18:18

Eine Nacht zum Durchtrocknen der Base ist um und am Morgen ist es auch wärmer geworden.
Das Grün sprießt ...

1829 - Stephenson´s "Rocket" Dscf0814

1829 - Stephenson´s "Rocket" Dscf0813

1829 - Stephenson´s "Rocket" Dscf0815

1829 - Stephenson´s "Rocket" Dscf0817

1829 - Stephenson´s "Rocket" Dscf0818

1829 - Stephenson´s "Rocket" Dscf0816

Warum das Alles ...?

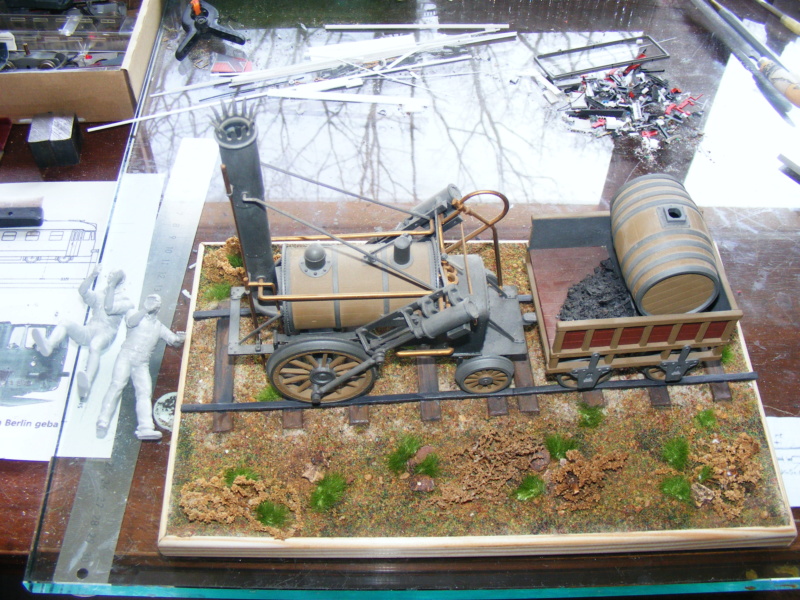

Darum! ... nun hat die "Rocket" auch ihren eigenen Schienenweg ...
