Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Di 07 Feb 2017, 22:27

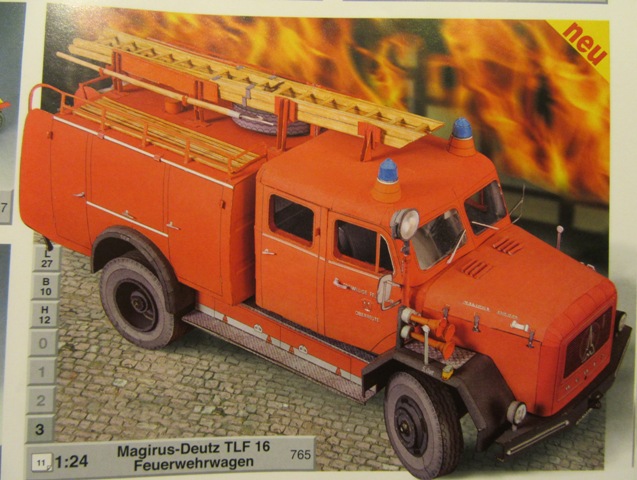

Das Modell ist ein neuer Schreiber Bogen im Aue Verlag.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0211
Aus 11 Bogen kann man ein 27cm langes Fahrzeug bauen.
Motor, funktionierende Lenkung und Auspuffanlage sind dreidimensional vorhanden.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0210
Angefangen wird mit den (doppelten) Seitenwänden.
Ich stelle hier immer als erstes die zugehörige Bauanleitung ein.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0323
Alle Seitenwände werden durch Spanten in Form gehalten. Die Außenseiten waren ja leicht rund.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0321

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0319

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0320
Die Teile Passen gut zusammen.


Zuletzt von didl am Di 07 Feb 2017, 22:30 bearbeitet; insgesamt 1-mal bearbeitet
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von John-H. Di 07 Feb 2017, 22:29

Oha, ein Eckhauber! shocked

Klasse, da freue ich mich auf deinen Bericht, Dieter! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Di 07 Feb 2017, 22:48

Danke John, da will ich gleich noch mal ein paar Bilder einstellen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0327
Beide Seitenwände auf dem Kabinenboden geklebt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0328
Hier sieht man schön die anspruchsvolle Kabine. Alle Betätigungselemente vorhanden.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0326
Die hintere Sitzbank.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0332
Die Vordersitze.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0331
Das Armaturenbrett vorne ..............

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0325

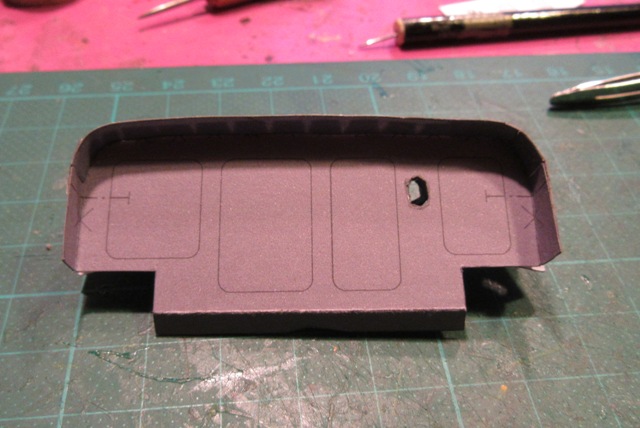

........................ und hinten.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0329
Diese Teile mit der Grundnummer 8 a-k sollten sorgfältig gebaut werden,
da hier der Windschutzscheibenteil  und die Motorhaube mit ihren gebogenen Teilen anschließt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0330
Die Kabine ist geschlossen und stabil.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Jörg Mi 08 Feb 2017, 00:27

Sehr schön - ein wirklich attraktiv gestaltetes und anspruchsvolles Modell! Cool

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Fränz Mi 08 Feb 2017, 11:18

Ich setze mich dazu ! Very Happy  Very Happy  Very Happy
Fränz
Fränz
Forenguru
Forenguru


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Do 09 Feb 2017, 22:15

Danke, schön dass Ihr dabei seid Freundschaft

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0423
Der Motor besteht aus 11 Teilen. Ausreichend, da die Motorhauben nicht zu öffnen sind.
Aber von unten kann man gut in den Motorraum sehen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0420
Alle von unten sichtbaren Aggregate sind vorhanden.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0421

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0419
Die Rahmen bestehen aus 2 Teilen und sind so stabil, um die großen aufbauten zu tragen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0422
Die Motorhalterungen.

Morgen weiter mit dem Montage Plan 4/5
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von maxl Do 09 Feb 2017, 22:26

Ein Kartonmodell vom Feinsten, Dieter! Und schon die ersten Teile gewohnt geduldig und präzise gefertigt! Gefällt mir ausnehmend gut! Da schau ich gerne zu! Gruß michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Babbedeckel-Tommy Do 09 Feb 2017, 23:22

Hallo Dieter,

da setze ich mich doch auch gern dazu...

* Jetzt - rückt - doch - mal - ein - Stück!!! *

Na also, geht doch! Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Gast Fr 10 Feb 2017, 08:10

Na Tommy nicht drängeln mein Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Mein_s16 muß da auch mit hin.
Ich möchte mir beim Meister auch ein paar Tricks ablauschen.

Dieter
Anonymous
Gast
Gast


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Sa 11 Feb 2017, 20:58

Danke, ist Platz genug.
Dieses Modell habe ich nur stur nach Anleitung gebaut. War der Kontrollbau.
Ich habe allerdings einiges dannach anders gebaut. Aber davon später.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0513
Die Federung der Achsen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0514
Die Achsen mit Differenzial.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0518
Hier die Vorderachse mit den Kardanwellen vom Motor zum Zwischengetriebe und dann zur Vorderachse.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0517
Die Räder können gelenkt werden.
Die Schutzbleche sind auf dem gedruckten Modellbogen grau hinterlegt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0516
Der Einschlag sieht am fertigen Modell ganz toll aus.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Sa 11 Feb 2017, 21:15

Weiter geht es mit dem Tankaufbau.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0519
Die hintere Wand des Aufbaues mit ...........

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0522
............. plastischen Stufen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0521
Auch hier wieder die gebogenen Außenwände.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0523
Der ganze Aufbau ist schön detailliert, aber auch etwas anspruchsvoll.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0524
Hier meine "Änderung".
Das ganze Fahrzeug habe ich beleuchtet. Scheinwerfer, Rücklichter, Blaulichter und die Innenbeleuchtung.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0525
Etwas aufgeräumter.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0520
Funktioniert ! Die LED's habe ich von Respotek.
Die kann man mit 16 V betreiben, denn die haben den Vorwiderstand eingebaut und bei den Blaulichtern den Blinkgeber.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Gast Sa 11 Feb 2017, 23:28

Sieht ja gut aus bis jetzt und sogar mit Beleuchtung klasse.

Dieter
Anonymous
Gast
Gast


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didibuch So 12 Feb 2017, 12:05

Hallo Dieter,

eine schöne Modellwahl und mit der Beleuchtung wird das bestimmt gut aussehen.

Viele Grüße
Dieter
didibuch
didibuch
Superkleber
Superkleber


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von maxl So 12 Feb 2017, 14:24

Achsschenkellenkung in Kartonbauweise! Absolut eindrucksvoll, Dieter! Ich freu mich schon aufs fertige Modell! Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl So 12 Feb 2017, 18:56

Danke Euch, mit der Beleuchtung sieht das toll aus.
Musste aber erst alles OOB bauen. Hab dann erst hinterher geändert.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0212
Hier sieht man die Montage der Reifen. Viel Aufwand aber sieht auch gut aus.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0533
Bei der Reifenmontage ....................

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0531
Ich habe anschließend noch zusätzlich ......................

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0527
............... diesen Ring eingebaut. Nicht unbedingt notwendig aber macht ihn schön rund.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0529
Sieht dann fertig so aus.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0528
Die Schlauchrolle gehört auf den Tankaufbau.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0530
Die Schlauchimitation find ich gelungen.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl So 12 Feb 2017, 19:06

Auf das Dach (das ich noch nicht festgeklebt habe) kommen zwei Blaulichter.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0534
Die Teile von den .............

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0537
......... Blaulichtern. Die habe ich später durch Leuchtdioden ersetzt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0540
Die Teile für den Auspuff ..............

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0543
........................ und eingebaut.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0541
Die Fanfare ist richtig schön - auch zu bauen - und .............

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0542
........................ fertig eingebaut ein Blickfang.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl So 12 Feb 2017, 19:17

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0546
Auf den hinteren Aufbau kommt auf beide Seiten eine Reling, die etwas Aufmerksamkeit erfordert.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0545
Ebenso kommen auf den Tank zwei Roste, ein Einfüllstutzen und ein Schlauchanschluss.
Wichtig ist hier - zwar bei allen Bauteilen - aber hier besonders das Kantenfärben.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0547
Hier die Teile für den Such/ Arbeitsscheinwerfer .................

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0544
................. der hier schon eingebaut ist.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von John-H. So 12 Feb 2017, 19:22

Sieht richtig klasse aus bisher, Dieter! Bravo

Machst du die Innenkotflügel noch dunkel Question scratch
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl So 12 Feb 2017, 19:29

Bei den folgenden Bildern ist das Dach nur aufgelegt. Ich musste ja noch die Blaulichter anschließen und die Führerhausbeleuchtung einbauen.
Ebenso sind die Scheinwerfer nur als Gehäuse an der Stoßstange angebaut. Die müssen noch "verglast" werden, denn die im Baubogen haben aufgedruckte Glasimitation.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0548
Blick ins Führerhaus.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0550
Die Leitern sind gebaut und auf die Halterungen gelegt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0551

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0552
Mir gefällt der Anblick der Beifahrerseite am besten.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0553
Dachbeladung

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0554

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0549
Macht auch von hinten eine gute Figur.

Im nächsten Beitrag zeige ich die Änderungen für die Beleuchtung.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl So 12 Feb 2017, 19:31

John, Danke, aber die wollte ich noch grau/ schwarz anmalen und hab das im letzten Augenblick vor dem verpacken gemacht. Davon gibt es kein Foto.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von maxl So 12 Feb 2017, 21:39

Ein wirklich schönes Fahrzeug, Dieter, mit dem unverwechselbaren Kartonmodell-Charme! Eine Freude zuzuschauen! Gruß Michael (maxl)
maxl
maxl
Allesleser
Allesleser


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von gunnar2 Mo 13 Feb 2017, 02:58

Faszinierend, was man aus Papier basteln kann Staunender Smilie

Einen Daumen
gunnar2
gunnar2
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Babbedeckel-Tommy Mo 13 Feb 2017, 13:17

Hallo Dieter,

wie für Schreiber üblich, ein sehr aufwändiges, ansehnliches Modell!

Der aufgewickelte Schlauch, die funktionierende Lenk-Einheit.
Einfach großartig! Staunender Smilie
Babbedeckel-Tommy
Babbedeckel-Tommy
Klebt besser als Sekundenkleber
Klebt besser als Sekundenkleber


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Magirus Deutz TLF16, M 1:24, Schreiber- Bogen - Elektrik

Beitrag von didl Sa 18 Feb 2017, 22:32

Danke Euch !

Weiter mit der Elektrik

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0511
Die LED,s habe ich in Leipzig zur Faszination modellbau erstanden.
Die kann man von 4 bis 14V mit einem ausgedienten Steckernetzteil (Ladegerät) betreiben.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1017
Durch die runden, hohlen Lampenhalterungen wird ein Bein der LED gesteckt und das anderen nahe am Lampenkörper dahinter.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1020
Sieht schon wie ein Auto aus.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1018
In das Dach kommen die beiden Blaulichter und in die Mitte die warmweiße LED der Führerhausbeleuchtung.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1023
Die beiden Blaulichter werden auf einer kleinen Platine zusammengekoppelt.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1019
Sieht von oben so aus ..................................

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1022
................................... und beleuchtet so.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_1021
Die Innenbeleuchtung so.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0016
Bei Nacht von vorne ...........................

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0015
und von hinten.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von didl Sa 18 Feb 2017, 22:41

Für das Modell habe ich einen Sockel gebaut.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0017
Eingebaut ein Schalter für das Blaulicht (Ein/ Aus) und einen Klinkenstecker Anschluss.
Vorne die Teile für die Transportsichere Einhausung.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0020
Auf die Platte habe ich noch einen Spiegel aus Kunststoff geklebt ..............

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0021
......................... um auch die gut detaillierte Unterseite zu zeigen.

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Img_0113
Auf der Spielwarenmesse sah das dann so aus.
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Magirus Deutz TLF16, M 1:24, Schreiber- Bogen Empty Re: Magirus Deutz TLF16, M 1:24, Schreiber- Bogen

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
