44 1267 mit 2'2'T34-Wanne

Hallo Dietmar
Es wäre interessant zu wissen, was die 53er solo in der Bucht bringen würde, aber noch ist es bei mir noch nicht soweit.
Zu deinen Drehgestellen: In der Mitte das Federpaket, die Öffnungen links und rechts des Federpaketes vergrößern, an den Drehgestellen außerhalb der Achsen etwas Fleisch anbringen, um diese kleinen Öffnungen einarbeiten zu können. Die alten Federpakete wegfräsen und an deren Stelle diese Federtöpfe anbringen. Alles andere kann man mit Styroplastplatten ausmodelieren; ist ein Haufen fuddelige Arbeit, aber dann kämen die Drehgestelle dem Vorbild sehr nahe.

Gruß, Gregor

Hallo Gregor,

was eine Solo 53er in der Bucht bringt weiß ich nicht, habe jedenfalls noch kein Angebot gesehen.
Das mit den Drehgestellen ist schon eine Herausforderung, am besten man sich die Arbeit und dann abgießen lassen,
so hat man nur einmal die Frimelei. Bin gespannt, was Wolfgang für eine Lösung parat hat.

Gruß Dietmar

Dietmar,
deine Idee des Abgießens ist schon eine Arbeitserleichterung. Und auch ich bin darauf gespannt, welche Lösung Wolfgang uns unterbreiten wird.
bis dahin
Gruß, Gregor

Ach Leute, ich kann´s nicht lassen ... mußte einfach mal bei LuMo vorbei schaun....

Was stelle ich fest: "Drei Doofe ein Gedanke"

Wangenblech abfräsen, Federpaket einsetzen, Form anpassen und neue Federtöpfe plazieren - abgießen! Endlich kann ich wieder in Resin gießen ...

Aber erst nach den Urlaub!!! So lange müsst ihr euch gedulden - ich brauche einfach die paar Tage.

Hallo Wolfgang

Also ich bestelle schon mal im Voraus 8 Blenden.... man kann ja nie wissen, wofür die Reserve zu gebrauchen ist!

Gruß, Gregor

Hallo Wolfgang,

für mich auch bitte, frei nach den Motto:
"Da sind wir dabei, daß ist prima........"

Gruß Dietmar

Hallo Leute

Da die Anschaffung eines einzelnen Tenders der 53er von Märklin wohl aussichtslos ist, habe ich eben einen normalen Wannentender ersteigert. Zusätzlich ersteigerte ich einen dreiachsigen Tender einer alten 24er. Der ist für eine andere Umbauaktion vorgesehen.



Gruß, Gregor

Eine kleine Sonntagabendbastelei, ein Versorgungswagen für den Dampfkran von Fleischmann. Ich habe ein Vorbild irgendwann irgendwo im Hifo des DSO gesehen. Sollte in Zukunft das Personal des Bautrupps mit dem Dampfkran an der Arbeitsstelle angekommen sein, müssen sie nicht mehr auf mühsamen Wegen die Kohlen und das Wasser für den Kran beschaffen. Bequemer geht es nicht mehr...


Gruß, Gregor

Moin zusammen!
Danke Gregor für´s aufnehmen des Staffelstabes bezüglich deines Kurzbeitrags mit dem Kohlewagen ...  Ja, ich bin noch dabei und auch noch am Thema. Aber die Zeit ... vieles konzentriert sich da auf´s Wochenende, mit Frauchen für ein paar Tage nach Lissabon ==> https://www.der-lustige-modellbauer.com/t20936-auf-schmaler-spur-durch-lissabon-mai-2014 (als Entschädigung für die Wochenendbeziehung) und nach den "Eisheiligen" war erst einmal Gartenarbeit (Tomaten setzen, Bohnen legen ....) angesagt und ... und ... und ... Jetzt kommt erst mal wieder ein langes Wochenende, d.h. aktuell Familientreffen ...

Ich habe schon ein richtig schlechtes Gewissen, wenn ich morgens Zuhause am Bastelplatz die Drehgestellblenden und den VS-Tender liegen sehe. Aber statt mich einfach nur hinzusetzen muß ich ja (noch) zur Arbeit - 174 Tage sind es aktuell noch    .

Also Kollegen, bitte nicht böse oder traurig sein - es geht weiter. .... und ihr bekommt auch die Blenden, wenn sie von der Qualitätssicherung geprüft und ok sind   .

.... ich glaub' es jetzt nicht ! ! ! Da will einer in 174 Tagen in den Ruhestand gehen!
Naja, die neue Rentenreform anwendend habe ich noch 5 1/2 Jahre vor mir. Ist ja auch nicht mehr soo lang bis zum "geruhsamen" Rentnerleben.
Und bitte keine Hektik und entschuldigen mußt du dich erst recht nicht! Bei meiner 42.9000 und 38 2994 bin ich ja auch noch nicht weiter gekommen. Das ist das Schöne an unserem Hobby: Erst wenn das reale Leben uns die Zeit und Muße gibt, basteln wir an unseren Modellen weiter; und selbst nach Jahren ist nichts vergilbt, verschimmelt oder hat sonstwie Schaden genommen.Und wenn sich dann ein bißchen Hausstaub an unseren Modellen niedergelassen hat, ist es leicht entfernbar.
Gruß, Gregor

@Gregor: An der 63er-Regelung fehlen mir 2 Monate, dann wären 40 Beitragsjahre voll.
Um alle Projekte abzuarbeiten müßte ich wohl so an die 120 Jahre werden - packen wir´s an. Mein Frau würde es freuen, ob´s der Rentenkasse auch gefallen würde?.

Hallo Wolfgang,

na klar doch, wir werden 120 Jahre alt, es gibt doch noch viel zu tun. Wie Gregor richtig schreibt: nur keine Hektik.

Gruß Dietmar

Wolfgang, zu meinem 63. Geburtstag fehlen mir 5 Monate, um die 45 Beitragsjahre zu erreichen. Naja, wenn ich meinen Urlaub von 2019 ans Ende meiner Arbeitszeit setze und den Rest der fehlenden Zeit mit Abbau der Mehrarbeitsstunden begleiche, werde ich rechtzeitig vor Weihnachten 2019 mein Berufsleben abschließen können.

Gruß, Gregor

ES GEHT WEITER !!!! ... auch wenn in der Zwischenzeit viel Wasser den Rhein runter geflossen und seit der letzten Aktivität 5 1/2 Jahre vergangen sind - wer hätte es gedacht. Leute wie die Zeit vergeht. Es geht tatsächlich da weiter wo ich im Jahr 2014 stehen geblieben bin ...

Habe mir heute Morgen die Teile vom Tendergehäuse wieder hervorgeholt ....








Ursprünglich war ich ja auf der Suche nach einer Antriebsmöglichkeit
a) in der Lok ... da hätte ich ein Märklin-Hamo Modell gebraucht
b) im Tender ... da hätte ich einen "neuen anderen" Tender von Fleischmann, Roco, etc. verwursten müssen ...
... und dann war da noch die dritte Alternative: einen Antrieb in den Liliput-Tender einbauen! Den Gedanken hatte ich von 5 1/2 Jahren allerdings noch nicht. Aber man lernt ja nie aus ... auch als Rentner nicht. Für ein anderes Modell - die ÜK50 2821 mit Henschel-MV und Tubopumpe - hatte ich einen Liliput-Tender motorisiert. Nach dem Muster will ich nun auch den T34-Versuchs-Wannentender einen Antrieb verpassen ...

... bei mir geht´s eben nicht ohne Säge, d.h. in den Tenderboden einen passenden Ausschnitt für das Antriebs-Drehgestell einarbeiten ...






Und dann dachte ich schon ich sei auf der Zielgraden, ein paar Arbeiten noch ....

Etwas stimmte nicht am Tendergehäuse, sagte mir mein Gefühl. Die wenigen Änderungen an dem Wannengehäuse. Wie sollen da die 4 m³ mehr Wasser unterkommen?  Also,Zeichnungen und Bilder vom Wannentender 2'2'T30 und 2'2'T34 vergleichen, Modell messen, noch ein Blick auf Fotos und Zeichnungen ... und ....Heurika! Das Ding ist einfach zu kurz. Wenn die Gedanken mal in eine Richtung gelenkt werden, fallt die Beschränktheit der Gedanken oft auch wie Schuppen von den Augen. Klar die Proportionen passten doch einfach nicht. Die Ursache, der Wannenteil direkt an der Lok ist zu kurz.

Es kommt was kommen musste ... ihr hab es sicherlich schon geahnt ...

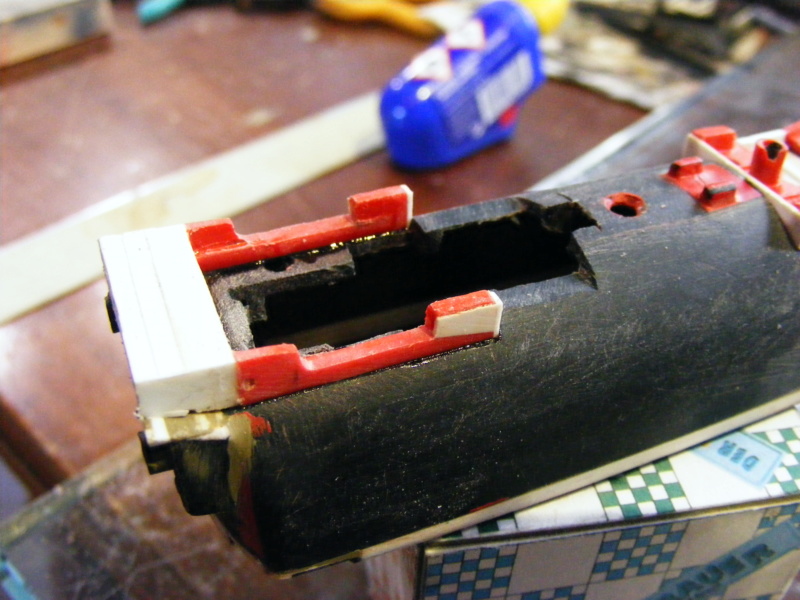

... und dann die Wannen-"Verlängerung" einpassen ...






Jetzt müssen erst mal die Klebstellen durchtrocknen und aushärten ...

Nach 24 Stunden Trocknungs- und Aushärtezeit geht´s nun schrittchenweise weiter ...

Die beiden Teile der Wanne werden auf Stoß zusammen gefügt. Erst von außen mit etwas Cyankleber zum Fixieren und dann von innen mit Kleber für Styrol "verschweißt" ...




... nach 1 ... 2 Stunden habe ich dann mit NC-Kombi-Glättspachtel die Stoßstellen verspachtelt.


Im Moment ist wieder trocknen und aushärten angesagt ...

Die Einblicke in deine Bauweise sind immer wieder hochinteressant, Wolfgang! Den Mut, vorhandene H0-Modelle zu zersägen und neu zusammenzufügen bewundere ich einfach nur... Auch jetzt bin ich wieder sehr auf das Ergebnis gespannt! Gruß Michael (maxl)

Hallo Wolfgang,

schön, daß es mit den Wannentender weiter geht und das Ergebnis sieht doch bis jetzt sehr gut aus. Bin gespannt, wie es weiter geht.
Noch viel Bauerfolg.

Gruß Dietmar

Hallo Wolfgang
Der wannentender sieth schon viel versprechend aus. Ich bin gespannt wie Du der antriebb machen gehst

Über das Wochenende war genügend Zeit zum Aushärten von Klebestellen und Spachtel.
Nach dem Spachteln kommt immer der nächste Schritt: schleifen der Wanne! ... schleifen ... schleifen... schleifen ...!










Mit der nächste Baustufe sind die Rahmenteile zu fertigen. Aus den Bauskizzen kann man gut sehen wie sich der Rahmen des Versuchs-Tenders vom Normal-Tender unterscheiden .... wird eine echte Fummelarbeit ...

Das vordere Rahmenteil ...








Das hintere Rahmenteil ...










Der Vergleich von Zeichnung und Modell ...

Wie ihr auf den Bildern sehen könnt, habe ich noch einmal die Pufferbohle geändert. Aus einem Stückchen "Irgendwas" ist jetzt eine richtige Pufferbohle geworden ...
... vorher ...


... nachher ...


Der Einbau der Drehgestelle ...






Um die Motorisierung zu zeigen, habe ich Bilder eines anderen Wannentenders genommen, die dem besprochenen Tender identisch ist ...







... und so präsentiert sich der fast fertige Versuchs-Wannentender 2'2'T34
... von den Seiten ....




... von vorn ...


und von hinten ...



Zum heutigen Ende noch ein paar Vergleichsbilder Zwischen dem normalen und der Versuchs-Wannentender ...

lok1414 schrieb: Aus einem Stückchen "Irgendwas" ist jetzt eine richtige Pufferbohle geworden ...

Aus deinen Stückchen "Irgendwas" wird auf wunderbare Weise immer etwas richtig Gutes Wolfgang

Hallo Wolfgang,

auf den Vergleichsbildern erkennt man jetzt sehr gut die Unterschiede. Ist ebenfalls ein eleganter Wannentender geworden. Gefällt mir auch sehr gut. Wird nach der Lackierung und Beschriftung sicherlich ein Schmuckstück.
Viel Spaß weiterhin beim bauen.

Gruß Klaus

Kurzer Nachtrag ...
... zum Umbau des Kohlekasten:


... sieht schon nach einem "odentlichen" Tender aus ...

Hallo Wolfgang

Dein Tender sieht ja richtig gut aus! Wenn ich bedenke, daß es über 5 Jahre her ist, daß Du mit Deinem Tenderbau begonnen hast und wir uns über das zukünftige Leben eines Rentners unterhielten... Noch 2 Tage Spätschicht nächste Woche, auf der darauf folgenden Woche 4 Tage Nachtschicht und im Wochenende vom 15. auf den 17. November die letzte Schicht. Wenn ich dann Montagsmorgens, den 18. November um 6 Uhr die Heimreise antrete, ist Schicht im Schacht. Die Mehrarbeitsstunden, sowie Jahresurlaub 2018/-19 abfeiern und nächstes Jahr offiziell zum 1. Juni Rentner. Ich habe dann hoffentlich wieder mehr Zeit für unser Hobby.

Gruß, Gregor

IST DAS ein gutes Gefühl, Gregor? Ich hatte es ja auch so gemacht - erst mal Überstunden abfeiern, ein guter Übergang!

.... mehr Zeit für unser Hobby? .... da frag mal hier die Kollegen "Rentner", jede freie Minute muß hat erkämpft werden ...
