Hallo Leuts,

habe lange nichts von mir hören lassen und schneie auch nur kurz hier rein, weil ich gleich wieder weg bin. Wie viele andere auch, habe ich mich dazu entschieden, die Flutschlitze zu öffnen. Da ich die Teile nicht ruinieren wollte und keine Lust auf einen (teuren) Nachkauf hatte, mustte ich mich von Anfang an konzentrieren. Mit dem Ergebnis bin ich einigermaßen zufrieden. An dem Endmodell wird es sicherlich nicht sonderlich auffallen.

Hier meine Vorgehensweise.

Erstmal mit einem 8,5-9mm Bohrer mehrere Löcher hintereinander bohren.



Anschließend trennte ich die Stege mit einem Skalpell raus. Durch die einwirkenden Kräfte entstanden, vor allem am Rand, weiße Flecke auf dem Kunststoff. Wir d aber sowieso überlackiert.



So sieht es dann nach dem Entfernen der Stege aus:



Das zweite Teil bohrte ich in einem Aufwasch. Hierbei muss man aufpassen, dass das Plastik nicht zu sehr wegschmilzt (ist mir an 2 Stellen passiert). Zudem sollte man den Bohrer nach jedem gebohrten Wassereinlass von geschmolzenem Kunststoff befreien (Cutter o.ä.):



Danach wurden sämtliche Löcher mit den unterschiedlichsten Nadelfeilen bearbeitet. Definitiv keine Lieblingsbeschäftigung von mir. Beim nächsten mal sollte Hachette die Teile direkt mit geöffneten Einlässen liefern.

Der "Endschliff" erfolgte dann mit 120er Gewebeschleifpapier, welches ich in dünne Bahnen geschnitten habe, um sie in die Einlässe zu drücken. Der dabei entstehende feine Kunststoffstaub ist echt unangenehm. Ich habe unter dem Schraubstock Wasser auf den Tisch gekippt, damit der Staub einigermaßen gebunden wird und man ihn so leichter entfernen kann. Am Besten man geht raus an die frische Luft.





Hier das bisherige Endergebnis der Bohr- und Schleifaction. Wenn man nicht so genau hinsieht, sieht es genau aus...hehe:



Da ja die "Revell-Orgie" - damit meine ich das Verkleben der Kunststoffteile der nächsten Ausgaben - noch länger anhält, werde ich die Teile erstmal ruhen lassen, zumal sie ja schnell montiert sein dürften. Ich warte immer noch auf die Teile der Torpedosektion/Innenausbau.

Bis bald!!!  Prost




avatar
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : konzentriert und motiviert

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von providereMS62 am Do 12 Jun 2014, 08:39

Mein lieber Scholli...äähh...Christian!

Da hast du eine schöne Fleißarbeit mit einem mehr als zufriedenstellendem Ergebnis abgeliefert - Bravo!
avatar
providereMS62
Superkleber
Superkleber

Laune : ...wenn sie noch besser wäre, dann wäre es kaum auszuhalten!

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Kapitän zur See am Do 12 Jun 2014, 08:44

Schaut sehr gut aus Christian,
ich weiss aber nicht ob ich mir das antun werde,wenn ich mal soweit bin.... Cool
avatar
Kapitän zur See
Modellbau-Experte
Modellbau-Experte

Laune : zur Zeit blendent

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Di 17 Jun 2014, 09:23

Hallo Michael und Oli,

vielen Dank!!!  Freundschaft Die Einlässe rauszuarbeiten kann man wirklich als Fleißarbeit bezeichnen. Ich war jedenfalls froh, als das Unterfangen ein Ende hatte.

Mittlerweile sind die Teile für die Bugtorpedosektion von der Marinemodellwerft angekommen. Ich muss schon sagen, die Teile sind 1A hinsichtlich ihrer Präzision und der Darstellung von Details.

Ist es wirklich so, dass die Innenwände in einem beigen Farbton (siehe auch Modellfotos von Amati und Farbangaben-Hinweis von Wolfgang) lackiert werden?

Hier die ersten Eindrücke. Wenn ich Genaueres über die Farbgebung recherchiert habe, kanns mit dem Einbau losgehen  Very Happy












AHOI und bis bald  Kaffeetrinker

avatar
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : konzentriert und motiviert

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Kapitän zur See am Di 17 Jun 2014, 14:30

Schauen Klasse aus deine Teile,bin gespannt sie verbaut ausschauen. Cool
avatar
Kapitän zur See
Modellbau-Experte
Modellbau-Experte

Laune : zur Zeit blendent

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am Di 17 Jun 2014, 18:42

... ich kann mich Oli nur anschließen, die Teile sind sehr gut gelungen.
Ich werde natürlich auch den Baubericht weiter verfolgen; auf das Aussehen im Rumpf bin ich echt gespannt.  :bounce:
avatar
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Fr 17 Okt 2014, 09:54

Hallo Wölfe,

endlich geht es auch hier weiter. Ich habe meine Konzentration in den letzten Monaten vor allem in die Black Pearl investiert und das U-Boot vernachlässigt. Das soll sich aber ab heute wieder ändern. Seit dem sommer haben sich ja ordentlich Teile angesammelt, die es jetzt zu verarbeiten gilt. Höchstwahrscheinlich unterscheiden sich meine Fortschritte nicht großartig von euch. Allerdings möchte ich kurz aufzeigen, wie ich das mit den Wassereinlässen gelöst habe.

Zunächst einmal wurde das Heckteil bearbeitet (hier sind die Wassereinlässe noch nicht sauber geschliffen worden):



Die Bereiche an Bug und Heck, wo später die Teile mit den geöffneten Wassereinlässen montiert werden, wurden in der Farbe für das Unterwasserschiff (Revell Auqacolor Staubgrau NR. 77) angemalert. Ich habe mir gedacht, wenn sowieso nur durch die kleinen Schlitze ein wenig Licht dringt, erkennt man von den Spanten und dem Bootsinnern so gut wie gar nichts mehr. Nachdem ich die Teile aufgelegt hatte, bestätigte sich meine Vermutung. Dementsprechend habe ich (natürlich auch um Arbeit zu sparen), alles so gelassen wie es ist und nichts von dem Spantenmaterial weggenommen. Ich kann mit dem Ergebnis sehr gut leben.





Danach ging es dann ans Verkleben der Plastikteile. Für die Klebeflächen MDF-Plastik, verwendete ich 2K-Kleber:



Für die Kontaktstellen zwischen den Plastikteilen benutzte ich den Plastikkleber. Der hat den Vorteil, dass der Kunststoff miteinander "verschweißt" wird und dadurch noch an Stabilität gewinnt (Stichwort Holzbeplankung-Verziehen des Rumpfes).



Die Teile wurden mittels Einhandzwingen und Klemmen fixiert und mussten mindestens 12 Stunden trocknen (der 2K-Kleber braucht echt lange).

Hier meine bisherigen Fortschritte:







Entgegen meiner anfänglichen Skepsis, passen die Teile gut und lassen sich bündig ineinanderfügen. Zur besseren Montage habe ich das Boot kieloben auf die Helling gelegt. Dadurch ging das Arbeiten viel leichter von der Hand.

Jetzt fehlen noch die letzten Plastikteile und dann geht es ans Beplanken.

Bis bald und AHOI  Kaffeetrinker
avatar
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : konzentriert und motiviert

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am Fr 17 Okt 2014, 13:00

Hallo Christian, schön wieder mal etwas von deinem Boot zu lesen und zu sehen.
Die Fortschritte können sich sehen lassen.
avatar
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am So 19 Okt 2014, 15:42

Hallo Wolfgang,

danke Freundschaft

Bei mir ging es ein wenig weiter. Zunächst wurde der Bereich unter der abnehmbaren Sektion beplankt und geschliffen.





Anschließend habe ich die abnehmbare Unterkonstruktion gebaut. Der Bausatz macht Spaß.



So langsam muss ich mir Gedanken über die Beplankung und Gestaltung des Außenbereichs bei der offenen Bugtorpedosektion machen. Ich werde erstmal den hinteren Teil beplanken, dann die Innenteile vorbereiten, einbauen und erst danach die Backbordseite schließen.

Stimmt es wirklich, dass die meisten Innenräume in matt weiß (RAL 9002 und 9003) gestrichen waren? Wenn ja, dann steht der Lackieraktion ja nichts mehr im Wege.

Bis bald und AHOI  Kaffeetrinker
avatar
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : konzentriert und motiviert

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von ClydeBarow am So 19 Okt 2014, 16:26

Hier ist nochmal der Link für die Farbgebung
Code:
http://www.u-boot-archiv.de/dieboote/farben_maerz_1940.html
avatar
ClydeBarow
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : immer gut drauf

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Mo 20 Okt 2014, 16:42

Hallo Ralf,

danke für den Link Freundschaft . Den hab ich schon einmal erhalten. dort sind ebenfalls weiß und elfenbein als innenfarben angegeben. Dann wird es wohl so stimmen Question . Ich möchte dem Ganzen schon einen leichten used look verpassen. Da ich nicht so der Malermeister bin, wird das ne ganz schön große Herausforderung. Mal abwarten...

Bei mir ging es weiter mit dem Beplanken. Was soll ich sagen? Im Vergleich zu allen anderen Schiffen geht das bei diesem Modell leicht von der Hand und ist zudem wenig kompliziert. Wie immer, so habe ich auch hier die einzelnen Planken miteinander verleimt und mit Stecknadeln fixiert. Bin mal auf die Zweitbeplankung gespannt. Diese wird ja ebenfalls mit den 1,5 mm dicken Planken ausgeführt. Da gibt es sicherlich später viel wegzuschleifen. Außerdem frage ich mich, wie die Schweißnähte etc. am Rumpf angebracht werden. Ich spekuliere auf Ätzteile. Hier die Bilder:









Bis bald und AHOI Kaffeetrinker

avatar
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : konzentriert und motiviert

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von ClydeBarow am Mo 20 Okt 2014, 17:11

Hallo Christian
Sieht gut aus.Die Nieten und Schweißnähten werde bestimmt Ätzteile
sein.Sieh dir mal auf der Startseite von U-96 das bild vom Bug an.Die
Nietenreihen sehn verdammt danach aus als wären sie aufgeklebt.
avatar
ClydeBarow
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : immer gut drauf

Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am Mo 20 Okt 2014, 18:01

Hallo Christian,
jetzt legst du dich aber ins Zeug.
Sehr akurate und saubere Verarbeitung Bravo
avatar
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Sa 25 Okt 2014, 14:04

Wolfgang schrieb:Hallo Christian,
jetzt legst du dich aber ins Zeug.
Sehr akurate und saubere Verarbeitung Bravo

Hi Wolfgang,

dank dir Freundschaft

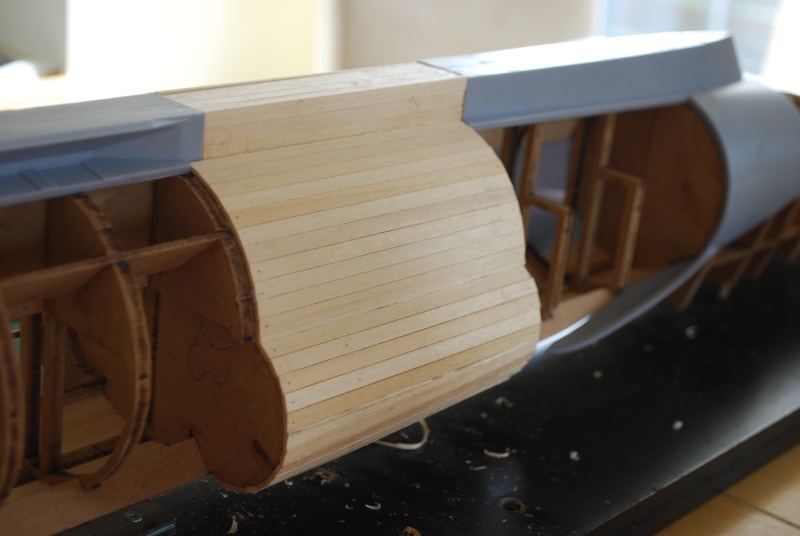

Die erste Beplankung wurde, mit Ausnahme der Bugtorpedosektion, fertiggestellt. Auch die Teile mit den Flutschlitzen wurden angebracht.
