Beitrag von John-H. am Sa 08 Jun 2013, 21:30

In meiner Werft steht derzeit ein Polizeiboot,
dieses gehört einem Freund.

Im rahmen eines Freundschaftsdienstes werde ich dieses Boot fahren bringen.
Hier ein paar Bilder vom Urzustand:

POLIZEIBOOT Bauauftrag Polboo10

POLIZEIBOOT Bauauftrag Polboo11

POLIZEIBOOT Bauauftrag Polboo12

POLIZEIBOOT Bauauftrag Polboo13

POLIZEIBOOT Bauauftrag Polboo14

Der äußere Eindruck dieses Modells ist ein Guter, wie alt das Modell ist kann ich nicht sagen,
aber es wurde sauber verarbeitet.

Nun ein paar Blicke ins innere:

POLIZEIBOOT Bauauftrag Polboo15

POLIZEIBOOT Bauauftrag Polboo16

POLIZEIBOOT Bauauftrag Polboo17

Auch hier sieht es eigentlich ganz manierlich aus, streckenweise wurde mit Kleber etwas übertrieben,
aber das mindert den optischen Eindruck eher wenig, es ist halt ein altes Modell.

Auf dem Achterdeck befindet sich noch ein kleines Beiboot, dieses ist aber fest verbaut
mit dem Deckel der den Zugang zur Ruderanlage verbirgt.

Bilder:

POLIZEIBOOT Bauauftrag Polboo18

POLIZEIBOOT Bauauftrag Polboo19

Und noch ein Blick auf den Ruderkocker:

POLIZEIBOOT Bauauftrag Polboo20

So das war es erstmal,
mal sehen ob ich das Boot zu fahren bekomme! Very Happy


Diskussion

https://www.der-lustige-modellbauer.com/t17123-polizeiboot-bauauftrag-diskussion#399146
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am So 30 Jun 2013, 00:21

Hier ging es nun ein wenig weiter.

Als erstes hier noch ein Blick auf den eingebauten Ruder Servo,
und das ganze funktoniert auch ! Wink
Nur mir der Konstruktion bin ich noch nicht so ganz zufrieden,
aber das kommt noch! Very Happy

POLIZEIBOOT Bauauftrag Polboo10

Heute habe ich mich einem anderen Ärgernis gewidmet.
Als der Pott in meine Werft einlief sah ich mit entsetzen dieses hier!! affraid

POLIZEIBOOT Bauauftrag Polboo11

Das ganze Deck war mit diesem Kunststoffnetz bezogen.
Der Vorbesitzer hatte es echt gut gemeint, nur war die
Verarbeitung so grottenschlecht das dies Zeug einfach runter mußte!!

POLIZEIBOOT Bauauftrag Polboo12

Der Vorbesizer hatte das Zeug auf das Deck geklebt bevor er das Schanzkleid
drauf setzte, das hieß also, dass Netz fein säuberlich mit dem Cutter am Schanz
entlang einzuschneiden.
Diese Arbeit war echt zum :kotz1:
Als ich das Zeug nun endlich runter hatte,
kamen ein paar Nettigkeiten zum Vorschein.Rolling eyes

Das Deck war an den Fügestellen aufgebrochen:

POLIZEIBOOT Bauauftrag Polboo13

Und der Sülrand zur großen Decköffnung war auch völlig lose:

POLIZEIBOOT Bauauftrag Polboo14

Nach dem das Deck nun vom "Unrat" befreit war,

POLIZEIBOOT Bauauftrag Polboo15

habe ich den losen Sülrand rausgetrennt.
Bei der Gelegenheit habe ich dann gesehen das, dass Deck auch nicht richtig mit dem Untergrund
verklebt war.
Der Sülrand liegt nun neben dem Boot:
POLIZEIBOOT Bauauftrag Polboo16

Nachdem ich nun das Deck wieder verklebt hatte,
ging es an die Neubeschichtung des Decks.

Ich habe mich für Schleifpapier mit 60 Körnung entschieden!

Bilder:

POLIZEIBOOT Bauauftrag Polboo17

Farbe drauf:

POLIZEIBOOT Bauauftrag Polboo18

Diese "Antirutschbeschichtung" gefällt mir um einiges besser! Very Happy

POLIZEIBOOT Bauauftrag Polboo19

Mal den Aufbau zur Probe drauf:

POLIZEIBOOT Bauauftrag Polboo20

POLIZEIBOOT Bauauftrag Polboo21

POLIZEIBOOT Bauauftrag Polboo22

POLIZEIBOOT Bauauftrag Polboo23

So, das war es mal wieder aus meiner Werft. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t17123p15-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am So 07 Jul 2013, 22:00

Da ich mittlerweile zum "Wochenendbauer" geworden bin,
geht es hier etwas schleppend voran. Rolling eyes

Aber es geht voran, das Deck ist fertig geklebt,
achtern fehlt noch Farbe, weil der Kleber noch nicht trocken war.

Ich bin mit dem Ergebnis ganz zufrieden,
aber seht selbst. Wink

POLIZEIBOOT Bauauftrag Polboo24

POLIZEIBOOT Bauauftrag Polboo25

POLIZEIBOOT Bauauftrag Polboo26

Diskussion
https://www.der-lustige-modellbauer.com/t17123p15-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am So 18 Aug 2013, 18:50

Nach dem ich gestern Abend den Rumpf fertig verkabelt hatte,
der Funktionstest auch einwandfrei war,
war heute Erstwasserung in der Badewanne.

Was soll ich sagen Question

Massiver Wassereinbruch!!! affraid

Und zwar dort wo das Wasser für diese Motorkühlatrappe in den Rumpf soll.

Also wird dieser Mist geschlossen und dann wird erneut ein Schwimmversuch unternommen!!

Nein Bilder habe ich keine gemacht,

sollte nur ein "Wasserstandsmeldung" sein!! Very Happy


Diskussion
https://www.der-lustige-modellbauer.com/t17123p15-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am Di 20 Aug 2013, 15:30

So, ich habe die Leckage gefunden!

POLIZEIBOOT Bauauftrag Polboo10

Als letzten Versuch habe ich den Schlauch abeschnitten
und neu aufgesetzt, mal sehen ob der Dampfer jetzt dicht ist. Wink

Diskussion
https://www.der-lustige-modellbauer.com/t17123p15-polizeiboot-bauauftrag-diskussion

John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am Fr 23 Aug 2013, 00:33

Nach langer Überlegung und Abwägung eurer Kommentare,
habe ich mich nun durchregungen diese Pseudokühlung neu zumachen.

Ich habe erstmal ein paar ein paar Kontrollbilder gemacht um mir ein ungefähres Bild davon zu machen
wie es unter dem Deck aussieht.

Hier noch ein Bild von dem was offensichtlich war:

POLIZEIBOOT Bauauftrag Polboo11

Anschließend wurde ich dann gewalttätig und habe den Mist einfach raus gebrochen.
Und so sah das Ganze dann aus:

POLIZEIBOOT Bauauftrag Polboo12

POLIZEIBOOT Bauauftrag Polboo13

POLIZEIBOOT Bauauftrag Polboo14

Nun hieß es also neu bauen, da von dem alten Zeugs nichts zu gebrauchen war.
Also erstmal zwei Stücken Messingrohr zugeschnitten, bei dem einen ein Loch in die Mitte,
bei dem anderen die eine Kante etwas rund gefeilt:

POLIZEIBOOT Bauauftrag Polboo15

Und beide Rohre zusammen gelötet,
fertig war das neue T-Stück:

POLIZEIBOOT Bauauftrag Polboo16

Da das T-Stück ja nicht in der Luft hängen sollte,
und ich es auch nicht mit Klebepampe am Schiff fixieren wollte,
habe ich noch eine Halterung gebaut:

POLIZEIBOOT Bauauftrag Polboo17

In dieser Halterung kann man das T-Stück noch frei drehen:

POLIZEIBOOT Bauauftrag Polboo18

Mal ein kleiner Passtest:

POLIZEIBOOT Bauauftrag Polboo19

POLIZEIBOOT Bauauftrag Polboo20

POLIZEIBOOT Bauauftrag Polboo21

Hier hatte ich schon mal Silikonschläuche auf die seitlichen Enden des T-Stücks gemacht:

POLIZEIBOOT Bauauftrag Polboo22

Aber das gefiel mir noch nicht so richtig.
Als ich dann die Verbindung zum Einlaufstutzen machen wollte,
hat sich der durchsichtige Silikonschlauch so gewährt,
das ich mir was anderes einfallen ließ.
Und wie der Zufall es will habe ich noch einen anderen dauerelastischen Schlauch gefunden.
Der ist zwar schwarz aber Stethoskop Schläuche sind nun mal nicht durchsichtig! Very Happy

POLIZEIBOOT Bauauftrag Polboo23

Hier ein Bild von innen:

POLIZEIBOOT Bauauftrag Polboo24

Und nach dem ich nun die seitlichen Schläuche auch gegen die schwarzen ausgetauscht hatte,
konnte die T-Stück Halterung auch verklebt (mit 2K Kleber) werden:

POLIZEIBOOT Bauauftrag Polboo25

POLIZEIBOOT Bauauftrag Polboo26


So und nun hoffe ich das alles dicht ist! Very Happy

Das war es dann mal wieder.

Diskussion
https://www.der-lustige-modellbauer.com/t17123p45-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am Sa 24 Aug 2013, 14:17

Der Vollständighalber,
hier auch noch mal kurz beschrieben.
Also diese Pseudokühlung ist nun dicht und funktioniert auch! Very Happy

Aber Wasser drang immer noch in den Rumpf!
Also habe ich, damit ich bessere Sicht auf den Rumpfboden bekomme,
die Akkuplatten wieder raus genommen.
Hier mal zwei Bilder:

POLIZEIBOOT Bauauftrag Polboo27

POLIZEIBOOT Bauauftrag Polboo28

Ich habe nun innen versucht die Welle frei zu legen,
aber durch die Mischung von Pampe und Glasfasermatte ist kein durchkommen,
Also bin ich von außen an die Sache,
Nach Schleifen und fräsen sah dann alles so aus:

POLIZEIBOOT Bauauftrag Polboo29

POLIZEIBOOT Bauauftrag Polboo30

POLIZEIBOOT Bauauftrag Polboo31

Da meine Annahme ja so war das hier Wasser reinkricht, habe ich alles schön neu verspachtelt.

Heute nun der erneute Wannentest.

Und was soll ich sagen,
Wassereinbruch!!!

Aber an einer Stelle wo ich es nie erwartet hätte!!

Nämlich hier in diesem Areal:

POLIZEIBOOT Bauauftrag Polboo33

Was nun dachte ich mir,
und dann habe ich den Rumpf gedreht,
und siehe da:affraid

POLIZEIBOOT Bauauftrag Polboo35

Ein ca. 2,5cm langer Haarriss!
Nun weiß ich wo das Wasser herkommt. Very Happy

Ja nun werde ich mich da noch ran setzen und dann ist das Ding fertig! Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t17123p60-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am Mo 26 Aug 2013, 15:31

Nach langer Diskussion und einer Menge Arbeit,
hier mal wieder ein paar Bilder.
Nachdem ich ja nun den äußeren Wellentunnel leicht masakriert hatte sollte der nun auch
wieder etwas ansehnlicher werden, da ich aber das Rumpfblau nicht habe, entschied ich mich
für folgende Lösung, mit der ich ganz gut leben kann. Very Happy

POLIZEIBOOT Bauauftrag Polboo36

POLIZEIBOOT Bauauftrag Polboo37

Frei nach dem Motto Holzauge sei wachsam,
untersuchte ich den Rumpf nach weiteren Rissen.
Und was soll ich sagen, die Vermutung von Herbert (rc-radi) hat sich bestätigt.
Auf der Gegenübeliegenden Seite kann man deutlich den schon mal behandelten
Riss in etwas größerem Ausmaß sehen.

POLIZEIBOOT Bauauftrag Polboo38

POLIZEIBOOT Bauauftrag Polboo39

Glücklicherweise ist dieser Riss dicht. Very Happy

Kommen wir nun zu meiner Flickschusterei,
ich wollte keinen Schönheitspreis damit gewinnen,
es sollte einfach nur dicht sein! Embarassed

POLIZEIBOOT Bauauftrag Polboo40

Anschließend kamen nun die Akkuplatten wieder ins Boot geklebt
und die Akkus mit Klettband befestigt.

POLIZEIBOOT Bauauftrag Polboo41

Hier nochmal ein Blick nach achtern:

POLIZEIBOOT Bauauftrag Polboo42

Und ein Blick von oben ins Achterschiff:

POLIZEIBOOT Bauauftrag Polboo43

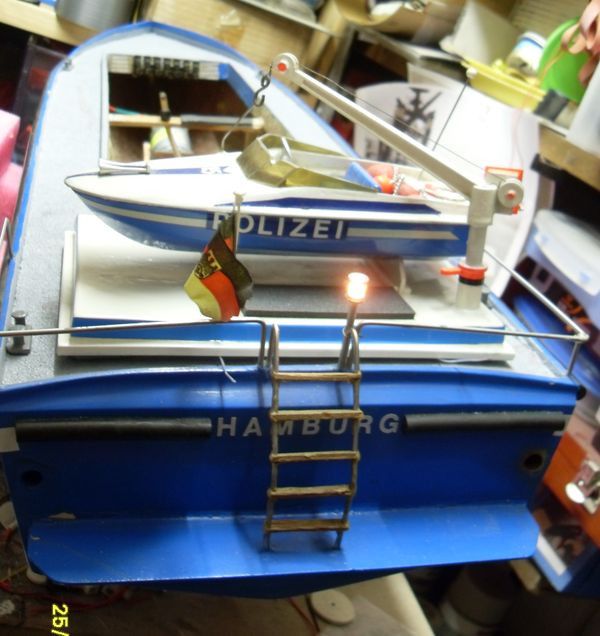

So sieht das Achterdeck geschlossen aus:

POLIZEIBOOT Bauauftrag Polboo44

Ein Blick von hinten aus den Kommandostand,
die Figuren werden vom Eigner bearbeitet und platziert:

POLIZEIBOOT Bauauftrag Polboo45

Und ein Blick über alles:

POLIZEIBOOT Bauauftrag Polboo46

So, das sollte es gewesen sein!

Ich danke allen interessierten Mitlesern,
ganz besonders danke ich den fachmännischen Tippgebern. Freundschaft
Trotz allen Widrigkeiten hat das Projekt Spaß gemacht,
und ich freue mich schon auf das nächste Projekt.

Das steht überings schon in den Starlöchern. Very Happy

Diskussion

https://www.der-lustige-modellbauer.com/t17123p75-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von John-H. am Sa 31 Aug 2013, 19:29

Heute war nun der Tag der Übergabe.

Noch ein wenig Fachsimpeln:

POLIZEIBOOT Bauauftrag Polboo48

Und mit Handschlag wurde die Übergabe an den Eigner besiegelt:

POLIZEIBOOT Bauauftrag Polboo49

Somit endet nun hiermit dieser Bericht,
ich denke der Eigner ist zufrieden mit dem was er erhalten hat! Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t17123p90-polizeiboot-bauauftrag-diskussion
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

POLIZEIBOOT Bauauftrag Empty Re: POLIZEIBOOT Bauauftrag

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
