Re: HM-Granado

Beitrag von Stahlschiffbauer am Sa 09 Nov 2013, 17:43

Wie Geil , passt ja grad so rein in deine Hütte .

Schönes Schiff .

Gruß Mario
avatar
Stahlschiffbauer
Forenguru
Forenguru

Laune : Beim basteln gut , da kommt man runter

Nach oben Nach unten

Re: HM-Granado

Beitrag von Männeken am Sa 09 Nov 2013, 18:41

Hallo Frank,

bin erst seit einigen Tagen hier im Forum.

Deinen Baubericht habe ich komplett von vorne bis hinten gelesen. Besonders beeindruckend finde ich die Bauweise, aus zwei Balken einen derart exakten Rumpf zu formen, dazu gehört schon was!
Das er absolut gleichmäßig ist, konnten wir durch die Schwimmprobe sehen. Dazu eine erste Frage: ist der Rumpf nur lackiert? Oder hast Du noch mit Glasfaser und Harz eine schützende Schicht aufgezogen?

Durch die Decklast/ Kanonen/ Maste und Takelage benötigt der Rumpf auch noch Gewicht tief im Rumpf. Kommt Blei hinein oder anderes Material?
Eine RC Anlage möchtest Du auch einbauen, sollen die Rahen/ Segel auch per RC getrimmt werden?

Ich mag mir gar nicht vorstellen, was bei einer Böe alles passieren kann.

Großer Respekt !!
Reinhard
avatar
Männeken
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Re: HM-Granado

Beitrag von John-H. am Sa 09 Nov 2013, 19:00

Sieht sehr schön aus Frank! Bravo

Und im Hintergrund steht schon das nächste Projekt Question
avatar
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am Sa 09 Nov 2013, 19:47

Hallo zusammen

Danke erstmal für euer aller Lob Willkommen So nun zu Reinhards fragen.
Der Rumpf wurde nicht mit Glasfaser oder Harz behandelt.Das Holz bekam einen Schutzanstrich(Farblos) und wurde dann mit dieser Farbe die jetzt noch zu sehen ist gestrichen,dies ist so eine art Gummifarbe(Wasser abweisend) und wird später noch mit weißen Bootslack übergestrichen.RC Anlage ist schon drin und was ich mit den Rahen mache weiß ich noch nicht ob ich die fest mache oder über RC steuere.

Gruß Frank
avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Rouper am So 10 Nov 2013, 11:00

Hallo Frank, Winker Hello

mir fehlen die Worte, das ist ein absolut imposantes Schiff. Deine Handwerklichen Fertigkeiten können sich sehen lassen.Zehn
avatar
Rouper
Alleskleber
Alleskleber

Laune : Der traurigste Tag aller Tage ist der an dem man nicht gelacht hat

Nach oben Nach unten

HM-Granado

Beitrag von Ferrari am So 29 Dez 2013, 18:33

Moin Moin Zusammen

Ich hab in den paar freien Tagen über Weihnachten mal wieder bißchen was geschaft.Erstmal mußte Takelgarn umgefärbt werden,Graupner weiß,in na ja so gräulich.



Vorher Graupner weiß 1,5mm das gleiche mach ich auch mit 2,0mm und mit 1,0mm.

Nachher mit Schwarzer Textilfarbe eingefärbt.



Ist in wirklichkeit etwas heller wie auf dem Bild.

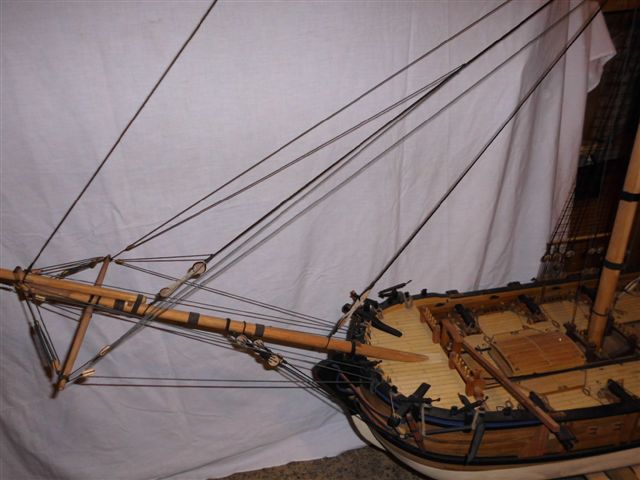

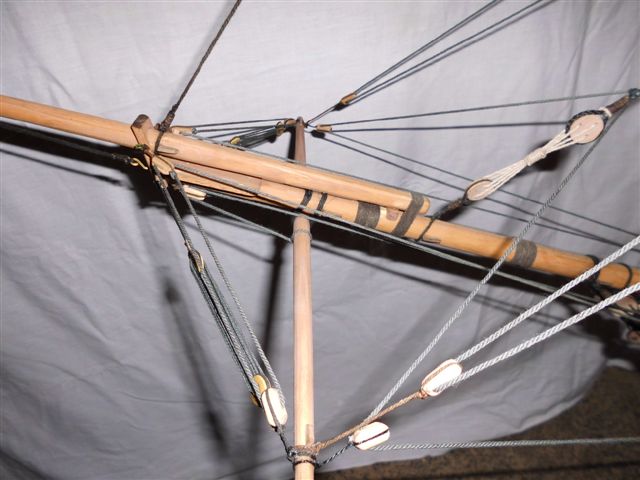

Und hier noch ein paar Bilder der Takelage die ich biß jetzt geschaft hab.















Hier nocheinmal die Blockproduktion-16mm lang ,7mm breit,5mm stark,das sind aber nur die kleinen.Die größeren kommen später.





Sorry,das die Bilder nicht so toll sind,aber beim nächsten mal werden sie besser.

Wünsche allen noch einen Guten Rutsch ins Neue Jahr und bleibt so wie Ihr seit.........

Gruß Frank
avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von gipsy the barbet am So 29 Dez 2013, 18:40

Hallo Frank
da hast du aber wieder eine tolle saubere Arbeit abgeliefert  Bravo Zehn

auch dir einen guten und fröhlichen Rutsch ins neue Jahr, und hoffentlich noch viele tolle Bilder im Neuen  sunny
avatar
gipsy the barbet
Modellbaumeister
Modellbaumeister

Laune : sieht man mir doch an!

Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am So 29 Dez 2013, 20:58

Hallo Frank,
das sieht wieder hervorragend aus was Du zeigst.
Auch Dir einen Guten Rutsch und viel Gesundheit im neuen Jahr.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

HM-Granado

Beitrag von Ferrari am So 19 Jan 2014, 11:02

Moin Moin,wünsche wohl geruht zu haben

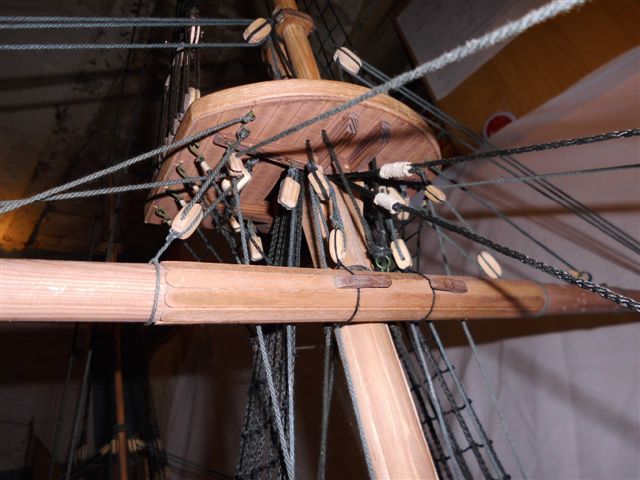

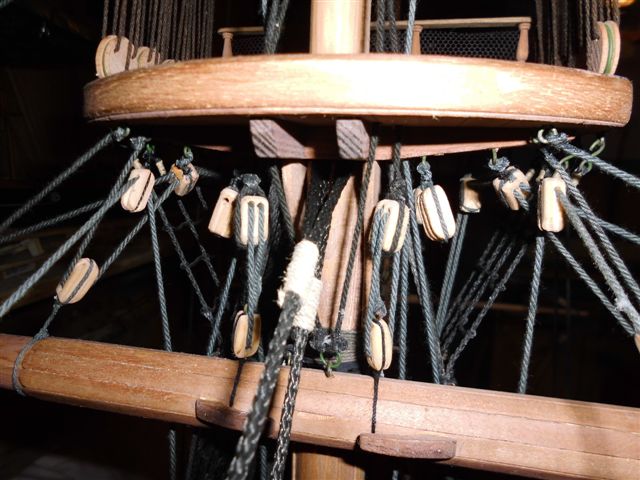

Ich hab hier mal wieder was,habe mal langsam mit der Takelage angefangen.Die ersten Rahen und Gafelbäume angebracht.Die Rah für das Großsegel ist 23mm im Durchmesser und nach außen auf 12mm verjüngt und 95 cm lang,der untere Gafelbaum ist
72 cm lang und hat einen Durchmesser von 18mm und nach hinten auf 10mm verjüngt.So jetzt noch ein paar Bilder,na ja die Qualität müßt Ihr Endschuldigen,bin nicht der Beste Fotograf.....................







































So dann biß zum nächsten mal

Gruß Frank
avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am So 19 Jan 2014, 12:01

Hallo Frank,
da hast Du schöne Fortschritten gemacht.
Da kommt mir ein Gedane wenn ich die Länge der Rahe so lese, bekommst Du das Modell denn noch zur Tür raus.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am So 19 Jan 2014, 12:45

Hallo Helmut

Ne ,das paßt so nicht durch, nicht in der breite und in der höhe schon garnicht.Aber da kommt im Sommer wenn ich mir den Nebenraum noch ausbaue gleich eine neue Tür mit rein und dann paßt das alles.

Gruß Frank
avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am So 19 Jan 2014, 13:58

Hallo Frank,
dann ist es ja gut. Da Wünsche ich Dir viel Spaß beim Umbauen.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am So 19 Okt 2014, 11:43

Moin Moin

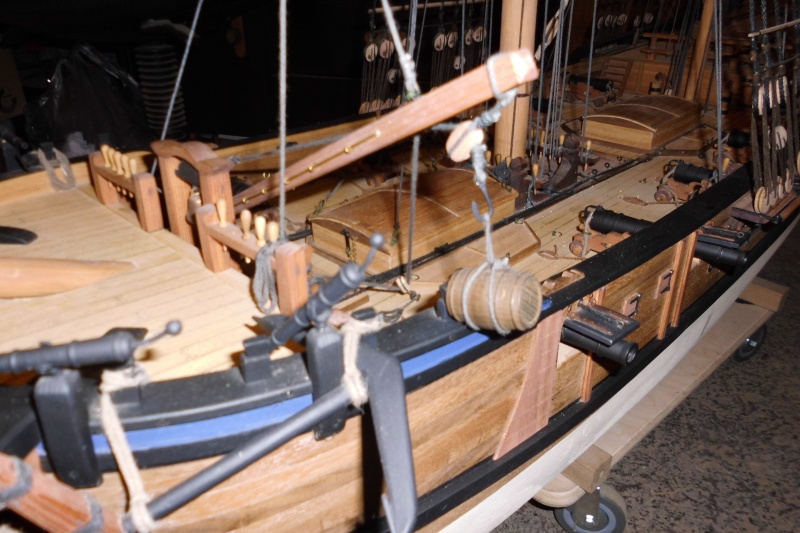

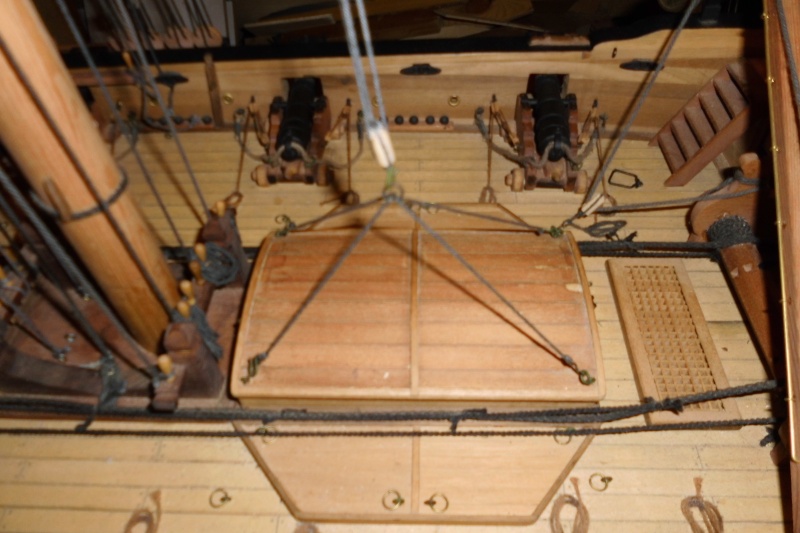

So ich hab auch an der Granado mal wieder etwas geschafft,den Ladebalken fetig gestellt und für den Deckel der Mörserkisten eine Hebevorrichtung angebracht.Auch ein wenig Takellage hab ich noch angebracht.Dann hab ich mir überlegt die Tür doch nicht zu vergrößern,sondern hab jetzt den Großmast Geköpft.Bei 25cm von oben durchgesägt,dann eine Hülse,welche noch Kaschiert wird darüber gesteckt und mit 2 kleinen Schrauben fixiert.Jetzt kann man das obere Teil des Mastes abnehmen und das Modell past jetzt sehr gut durch die Tür und es kann mit 2 Personen gut Transportiert werden.

Gruß Frank

















Der "Geköpfte" Mast







avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Juergen am So 19 Okt 2014, 12:05

Einfach nur stark..... Zehn Wie geil
avatar
Juergen
Moderator
Moderator

Laune : immer bestens

Nach oben Nach unten

Re: HM-Granado

Beitrag von guggitromp am So 19 Okt 2014, 12:28

Ich bin ja nicht unbedingt ein Fan solcher Schiffe. Aber wenn ich dir zuschaue werde ich es vielleicht noch. Der helle Wahnsinn!
avatar
guggitromp
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am So 19 Okt 2014, 12:51

Hallo Frank,
das ist wieder hervorragend gebaut.
Hält die Hülsen auch die Kraft des Windes aus wenn alle Segel gesetzt sind. scratch
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am So 19 Okt 2014, 17:02

Hallo Helmut
Das Segel was oben dran kommt ist ja nicht ganz so groß,ich hoffe schon das das hält.Die Hülse ist aus Alurohr und innen genau auf Maß gebohrt(9,5mm) damit kein spiel drin ist.

Gruß Frank
avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am So 19 Okt 2014, 17:04

Hallo Frank,
na da Drücke ich Dir bei der ersten Fahrt die Daumen, dass es hält.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Rouper am So 19 Okt 2014, 18:27

Hallo Frank,

echt Klasse Arbeit. Zehn
avatar
Rouper
Alleskleber
Alleskleber

Laune : Der traurigste Tag aller Tage ist der an dem man nicht gelacht hat

Nach oben Nach unten

Re: HM-Granado

Beitrag von Cpt. Tom am So 19 Okt 2014, 18:33

Rouper schrieb:Hallo Frank,

echt Klasse Arbeit. Zehn
Dem kann ich nur anschließen Frank, Spitze......!!!!
avatar
Cpt. Tom
Allesleser
Allesleser

Laune : In meiner Werft immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am So 09 Nov 2014, 18:26

Nabend

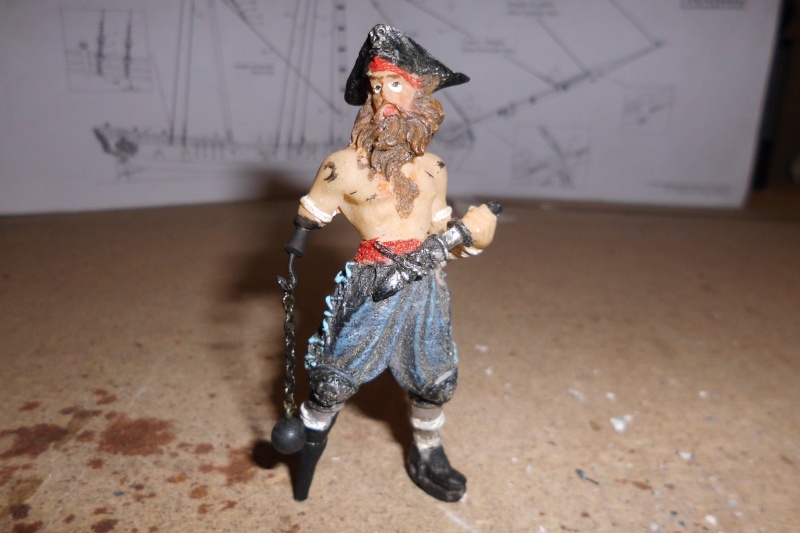

habe nun meinen ersten Matrosen für die Granado fertig.Umbau einer Figur aus dem 1 Euro Laden,85mm groß und die Blöckeproduktion hat auch wieder begonnen.

Gruß Frank







die Blöcke sind 5x5x13 und 6,5x6,5x16mm und sind aus Holz von alten abgebrannten Sylvesterraketen gemacht welche ich mir Neujahr immer aufsammel.



avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von Ferrari am Sa 20 Dez 2014, 08:52

Moin Moin
Ich hab hier mal wieder was,die ersten Kleinen Segel sind fertig genäht,müssen jetzt noch noch einwenig Feinbehandlung bekommen.

Gruß Frank





avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von kaewwantha am Sa 20 Dez 2014, 11:30

Hallo Frank,
sehen gut aus Deine Segel.
avatar
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

HM-Granado

Beitrag von Ferrari am Sa 27 Dez 2014, 16:59

Nabend

So die ersten Segel sind angeschlagen,aber seht selbst.

Gruß Frank

PS-Wünsche allen noch ein Frohes Neues Jahr.













avatar
Ferrari
Skalpell-Künstler
Skalpell-Künstler

Laune : immer gut

Nach oben Nach unten

Re: HM-Granado

Beitrag von JesusBelzheim am Sa 27 Dez 2014, 17:16

Eine saubere Arbeit Frank Bravo

Und auch Dir einen guten Rutsch
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten
