TS 61 Force Empty TS 61 Force

Beitrag von Ledeod am Di 15 Jun 2010, 19:35

Hallo,

Hier möchte ich mein zur Zeit im Bau befindliches Langzeitprojekt vorstellen.

Es handelt sich um den Nachbau des Offshore-Versorgers TS 61 Force.
Das Schiff wurde Ursprünglich von der Schichau Werft in Bremerhaven gebaut und fuhr längere Zeit für Hapag Lloyd.
Inzwischen wurde das Arbeitsschiff zum 3.Mal verkauft und ist heute im Nahen Osten im Einsatz.
Der Nachbau erfolgt im Maßstab 1:50.
Die Pläne für das Modell,- es handelt sich um die Original Werftpläne, habe von Jörg Brennecke aus Flensburg.

( siehe auch hier) Schiffe

Rumpf und Aufbauten sind aus Polystyrol und Messing- bzw Bronzeblech.
Ich werde sporadisch Bilder vom Baufortschritt einstellen.
Aber erwartet nicht das Tempo wie bei meiner Felix.
Die war in 5 Tagen fertig.
Bei der Ts 61 bin ich nun schon über ein Jahr dabei......
Aber da sind die Größenverhältnisse und der Anspruch wesentich höher ausgelegt.

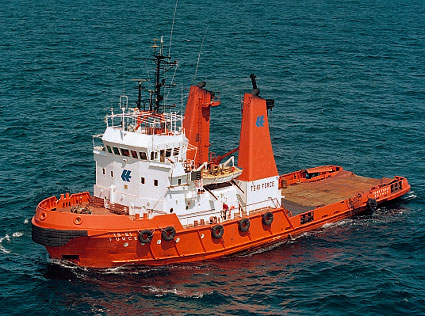

Hier mal ein Bild vom Original, damit Ihr euch etwas darunter vorstellen könnt, worum es geht.

TS 61 Force Ts-61-10

Gruß

Herbert
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Babbedeckel-Tommy am Di 15 Jun 2010, 19:44

Hallo Herbert,

dann wünsche ich dir viel Erfolg beim Bauen und schaue dir mal ganz gespannt über die Schulter! Very Happy
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Brumsumsel am Di 15 Jun 2010, 19:46

Hi Herbert,
da hast du dir ein wunderschönes Schiff ausgesucht.
Auf den Baubericht freue ich mich schon riesig.
Möchtest du auch diverse Sonderfunktionen einbauen??
Brumsumsel
Brumsumsel
Superkleber
Superkleber


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von John-H. am Di 15 Jun 2010, 21:04

Das nenn ich dann mal ein schönes Modell Herbert, da bin ich auch sehr auf deinen Bericht gespannt!!!
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von kaewwantha am Di 15 Jun 2010, 21:59

Hallo Herbert,
da geselle ich mich doch auch mal dazu und warte gespannt auf Deinen Baubericht.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

TS 61 Force Empty Es geht los...

Beitrag von Ledeod am Sa 19 Jun 2010, 17:03

Heute will ich mal mit dem Baubericht beginnen.

Den Rumpf für die Ts 61 habe ich wie schon erwähnt aus einem Flensburger Betrieb, wenn auch nicht direkt dort bezogen.
Als erstes habe auf den Rohrumpf Verstärkungen aufgeklebt um dem Ganzen mehr Stabilität für das beschneiden zu geben.
Dann habe ich mit einer Japansäge alles weggeschnitten was nicht zum Schiff gehört.


Rumpf roh
TS 61 Force Rumpf_10

beschnitten...

TS 61 Force Rumpf_11
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty die Antriebe

Beitrag von Ledeod am Sa 19 Jun 2010, 17:10

Hallo,

so, dann habe ich mich bereits über die Antriebe hergemacht, da der Abstand der beiden Motore auch den Abstand der Wellen vorgibt.(oder auch umgekehrt)
Dazu habe 2 Maxxon-Motore zur Verfügung gehabt. Nicht schnell drehend, dafür aber sehr leise.
Aus 8mm Aluminum 2 Halterungen ausgeschnitten, passende Löcher gebohrt und schon hatten die Motore eine gute Halterung.
Die beiden Teile auf eine 10mm Kunstoffplatte montiert und schon konnte ich den Antrieb provisorisch einsetzen.

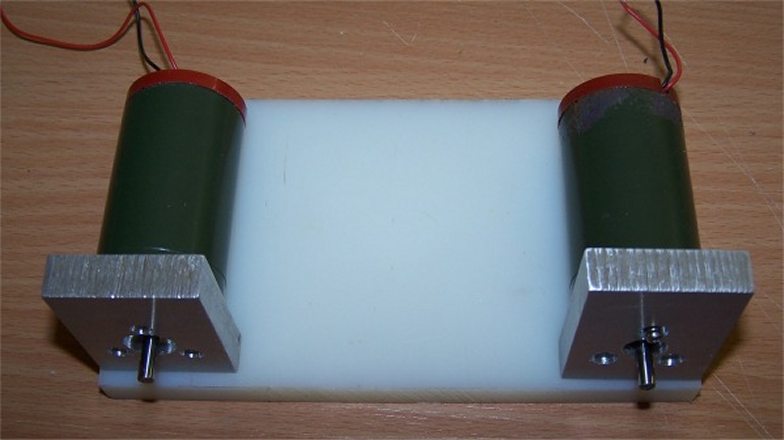

Motore mit Halterung
TS 61 Force Motore10
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty meine Werft

Beitrag von Ledeod am Sa 19 Jun 2010, 17:18

nebenbei ein kleiner Einblick in die Werfträumlichkeiten......


Voratsschrank für all die erforderlichen Kleinteile.
TS 61 Force 20010


Arbeitsplatte....
TS 61 Force 10010
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Brumsumsel am Sa 19 Jun 2010, 17:35

Na das ist doch schon was.
Du gehst direkt auf die Wellen,ohne Getriebe,oder täusche ich mich?Ist die Motorenplatte aus Plexi?
Deine Werkstatt ist nicht übel eingerichtet.Besonders das Kleinteileregal gefällt mir sehr gut.
Brumsumsel
Brumsumsel
Superkleber
Superkleber


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Ledeod am Sa 19 Jun 2010, 17:58

Brumsumsel schrieb:Na das ist doch schon was.
Du gehst direkt auf die Wellen,ohne Getriebe,oder täusche ich mich?Ist die Motorenplatte aus Plexi?
Deine Werkstatt ist nicht übel eingerichtet.Besonders das Kleinteileregal gefällt mir sehr gut.

Und das ist nur die Werkstatt für Feinarbeiten...Es gibt nebenan noch eine für die groben Sachen....Prahl... 8)
Dort stehen eine Drehmaschine, Bandsäge, Dekupiersäge, div Dremels, Stichsägen, Oberfräse und und und zur Verfügung.
Mache nicht nur Modellbau.....
hier könntet Ihr sehen was mit dem Maschinenpark hergestellt werden kann........
Code:
http://www.guitarmaniacs.de/cgi-bin/gallery.pl?action=gallery&id=1024&Selfmade%20Gear%20Gallery&Eige


TS 61 Force 30010


Ja, ich gehe direkt auf die die Wellen. Why not?
Plexi? Weiß ich leider nicht. Nehme was da ist. Ich denke aber nein. Scheint etwas weicher zu sein. Ließ sich gut bohren!


Herbert
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Spinni am Sa 19 Jun 2010, 18:36

E-Gitarren Staunender Smilie
bist Du Instrumentenbauer?
Spinni
Spinni
Teilefinder
Teilefinder


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Ledeod am Sa 19 Jun 2010, 18:53

Spinni schrieb:E-Gitarren Staunender Smilie
bist Du Instrumentenbauer?

Ab und zu. noch´n Hobby..... shocked
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von kaewwantha am Sa 19 Jun 2010, 19:33

Hallo Herbert,
da hast Du eine tolle Werkstatt, mit einer imposanten Ausrüstung.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Brumsumsel am Sa 19 Jun 2010, 19:47

WOW das kann sich nun wirklich sehen lassen.
Brumsumsel
Brumsumsel
Superkleber
Superkleber


Nach oben Nach unten

TS 61 Force Empty die Antriebe- fortsetzung

Beitrag von Ledeod am Sa 19 Jun 2010, 20:06

Nachdem die Motore Ihren provisorischen Platz eingenommen haben, habe ich mir Gedanken um die Kortdüsen gemacht.
Da ich zu der Zeit noch keine Drehmaschine hatte ging ich im hiesigen Baumarkt auf die Suche nach geignetem.
Dabei fielen mit HT.Rohre, welche für Regenwasser-Abläufe an Garagen gedacht waren, in die Hände.
Diese hatten mittendrin eine geeignete konische Form.
Durchmesser stimmte auch... Super.
Meine Schrauben haben einen Außendurchmesser von ca 50 mm.
Die Rohrstücke innen zwischen 51 und 45mm.
Ideal.
Ursprung und Teilstück für Kortdüse

TS 61 Force Kort410

Innenansicht

TS 61 Force Kort210

TS 61 Force Kort310

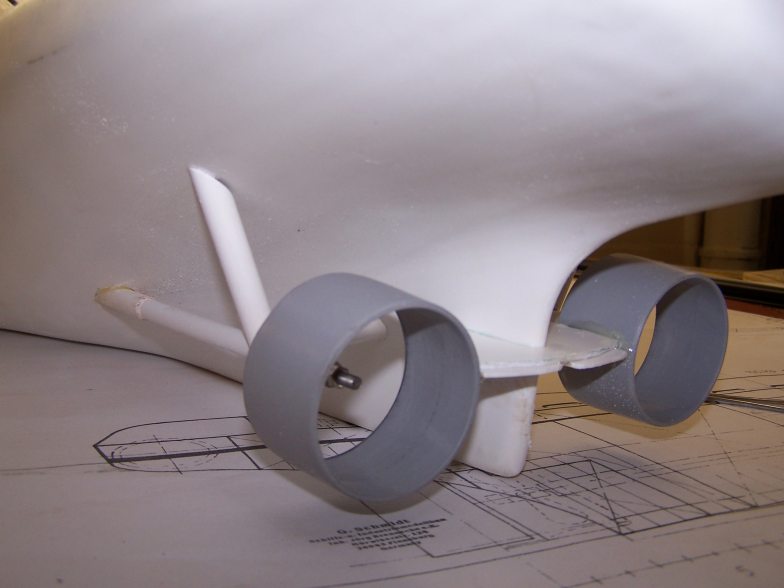

Das ist am Modell auch der momentane Bauzustand.....

TS 61 Force Kort4a10


Weiter geht es mit den Aufbauten....
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von kaewwantha am Sa 19 Jun 2010, 21:17

Hallo Herbert,
die Idee mit den HT-Rohren ist Klasse.
Da bin ich gespannt wie es weiter geht.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von John-H. am Sa 19 Jun 2010, 22:09

Das mit den Korddüsen hast du echt gut umgesetzt Herbert! Bravo

Ich bin gespannt wie es weiter geht!! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von GWippi am So 20 Jun 2010, 15:04

Da hast Du Dir ein schönes Modell ausgesucht. Ich bin gespannt aus Deine Baufortschritte, bisher sieh es sehr gut aus. Einen Daumen
Die Einsicht in Deine Werkstatt ist auch nicht schlecht, hast je ein reichhaltiges Sortimen an "Feinwerkzeugen".
GWippi
GWippi
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

TS 61 Force Empty die Aufbauten

Beitrag von Ledeod am Mo 21 Jun 2010, 16:56

Hallo,

dann ging es an die Aufbauten für den Kan.

Es handelt sich um vorgefertigte, mit CNC Maschine, gefräßte Teile. (Nicht ganz billig, ich glaube der Rumpf war preiswerter)
Nach dem Zusammenbau kam dann das provisorische Anpassen.

Nach Anpassung und Zusammenkleben habe ich die Teile, wo es nötig war, gespachtelt und beigeschliffen.
Anschließend habe ich eine Grundierung aufgespritzt und die erste Lackschicht ist auch schon drauf.
Die Orange Farbe heißt übrigens "Verkerhrs-Orange" und ist so auch beim Original-Schiff drauf.
Rohbau
TS 61 Force Aufb110

TS 61 Force Aufb210

gespachtelt, geschliffen und lackiert. Figuren sind auch 1:50er Maßstab
TS 61 Force Aufb410

TS 61 Force Aufb510

hoffe es geht irgend wann weiter.....

wenn ich bloß nicht so viele Hobbys hätte....shocked

gruß

Herbert
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Spinni am Mo 21 Jun 2010, 17:14

Das sieht ja schon richtig nach Schiff aus drunken
und lieber zu viele, als kein Hobby..
Dein Stuhl scheint wohl auch die Farbe "Verkehrs-Orange" zu haben Rolling eyes
Spinni
Spinni
Teilefinder
Teilefinder


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von Ledeod am Mo 21 Jun 2010, 17:26

Spinni schrieb:
Dein Stuhl scheint wohl auch die Farbe "Verkehrs-Orange" zu haben Rolling eyes


Roofl
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Re: TS 61 Force

Beitrag von John-H. am Mo 21 Jun 2010, 18:41

Der Aufbau hat ja schon richtig Gesicht, gefällt mir gut was du da gebaut hast! Bravo
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

TS 61 Force Empty en Detail

Beitrag von Ledeod am Mo 21 Jun 2010, 19:15

Was noch fehlt und nicht gezeigt, ist das Querstrahlruder.

Eingesetzt und abgedichtet.
Reichlich 2K Epoxy hilft.

Außen grob verschliffen. Da muß nochmal Spachtel drauf....

TS 61 Force Querrs10


Zuletzt von Ledeod am Mo 21 Jun 2010, 19:26 bearbeitet; insgesamt 2-mal bearbeitet
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty RC Anlage

Beitrag von Ledeod am Mo 21 Jun 2010, 19:25

Was wäre ein Rc Schiff ohne entsprechende Elektronik.
Diese ist bereits fertig aufgebaut und getestet.

Ein 8 Kanal Empfänger steuert 6 Funktionen direkt und einen Nautic Baustein mit zusätzlichen 24 !!! Funktionen an.
Als Sender setze ich einen Graupner MC19 ein. Diese ist mit einem zusätzlichen Nautic Sendermodul ausgebaut, welcher zu dem Externen Nautic Empfänger gehört. (nicht von Graupner)

Zusätzlich ist noch ein 6kanaliger Baustein zum Ansteuern von Licht und Soundsignalen verbaut.
Für die Antriebe sind 3 Fahrtregler eingebaut.( 2 für die Antriebsmotore, 1 für das Querstrahluder)
Diese habe ich selber zusammengelötet. ( Sind hier Forum schon mal zu sehen gewesen (preiswert und gut))

Das Ganze arbeitet, bis auf den Empfänger selbst, mit 12 Volt.
Eingebaut ist das Ganze in einem Spritzwasser geschützten Gehäuse.

TS 61 Force Elektr10



gruß

Herbert
Ledeod
Ledeod
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

TS 61 Force Empty Ich will einen Kran

Beitrag von Ledeod am Mo 21 Jun 2010, 21:09

und ich bekomm den auch...

Knalle euch heute hier richtig voll.
Dann ist aber auch erstmal Pause.
Fahre bald in Urlaub für mein 2.Hobby...

Ok..Also.
Ich möchte entgegen dem Vorbild einen Kran auf meinem Versorger haben.

Ist eigentlich nichts ungewöhnliches, aber bei dem Modell nicht vorgesehen.
Aber da will ich meinen Kopf durchsetzen.
Den Kran habe ich im letzten Urlaub zusammengebaut und finde er passt gut zum Schiff.

Zum Größenvergleich wieder 1:50er Figuren dabei.

TS 61 Force Kran110

TS 61 Force Kran210
