OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 26 März 2017, 01:44

Nachdem das Zwischenstück und das Ballastkiel nun zusammen passen,
konnte ich das Zwischenteil mit dem Rumpf verbinden.

Dazu habe den Rumpfstumpf etwas beschliffen,
auf dem folgenden Bild kann man gut das Loch für den Befestigungsbolzen
sehen, was mein Vorgänger gebohrt hatte (roter Kreis).
Das Loch wo der Bolzen eigentlich hin gehört hat er schön zugeschmiert (grüner Kreis).

OPTIMIST von Graupner - Seite 2 Optimi59

Ich habe den Rumpfstumpf nun großzügig mit Polyesterspachtel bedeckt...

OPTIMIST von Graupner - Seite 2 Optimi61

..... und das Zwischenstück auf dem Polyesterbett ausgerichtet.
Der ausquellende Polysterspachtel schloss gleich den Spalt zwischen Rumpf und Zwischenstück.

OPTIMIST von Graupner - Seite 2 Optimi60

Nun habe ich das Zwischenstück mit den M3 Bolzen innen verschraubt.

OPTIMIST von Graupner - Seite 2 Optimi62

Mit einer weiteren Mischung Polyspachtel habe ich die Schraublöcher verschlossen.

OPTIMIST von Graupner - Seite 2 Optimi63

Ja und dann kam des Bootbauers Lieblingsbeschäftigung, Schleifen, Schleifen......

OPTIMIST von Graupner - Seite 2 Optimi65

.... bis zur vorläufigen Zufriedenheit.

OPTIMIST von Graupner - Seite 2 Optimi64

Nun kam der Moment, wo sich raus stellen sollte ob meine Bohrungen so sind wie sie sein sollten.
Also den Haltebolzen durch den Rumpf ins Ballastkiel geschraubt.......

OPTIMIST von Graupner - Seite 2 Optimi67

...... und zufrieden gucken. Very Happy

OPTIMIST von Graupner - Seite 2 Optimi66

Das war es mal wieder. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von T-Rex 550 am So 26 März 2017, 08:05

Saubere Arbeit Cool
T-Rex 550
T-Rex 550
Superkleber
Superkleber


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von JesusBelzheim am So 26 März 2017, 15:38

So sehe Ich das auch John, das hast du sauber ausgebessert Bravo
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Babbedeckel-Tommy am So 26 März 2017, 15:42

Joa... kann man glatt als "War nie anders" durchgehen lassen! Wink
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von NWRR am Mo 27 März 2017, 09:22

Moin aus Berne.... ich such nach ´nem Karton.......

sunny sunny sunny
NWRR
NWRR
Superkleber
Superkleber


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 23 Apr 2017, 10:27

Hier ging es auch ein wenig weiter. ;9

Ich habe mich jetzt um den Innenraum gekümmert.
Die im Bausatz vorgesehenden Spanten lagen meinem Booet zwar bei,
waren aber zerbrochen.
Ich habe mir also neue Spanten anhand des Planes angefertigt,
und mittels viel Schleifarbeit auch eingesetzt.
Außerdem habe ich noch ein kleines Kielbrett eingepasst.

Hier der größere Spant achtern:

OPTIMIST von Graupner - Seite 2 Optimi68

Und auch der vordere Spant ist fertig eingepasst:

OPTIMIST von Graupner - Seite 2 Optimi70

Anschließend habe ich die Mittelteile der Spanten noch ausgesägt, bevor sie ins Boot gebaut wurden:

OPTIMIST von Graupner - Seite 2 Optimi69

Mit dem Einbau der Spanten, fand auch der Kunstoffrahmen für die Kabine wieder seinen Platz:

OPTIMIST von Graupner - Seite 2 Optimi71

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von T-Rex 550 am So 23 Apr 2017, 19:29

Saubere Arbeit Großer Very Happy
T-Rex 550
T-Rex 550
Superkleber
Superkleber


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von JesusBelzheim am So 23 Apr 2017, 20:15

Schön gemacht John Bravo
Da fehlt so ziemlich alles an dem Boot wie es aussieht scratch
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 23 Apr 2017, 22:33

Danke. Very Happy

JesusBelzheim schrieb:
Da fehlt so ziemlich alles an dem Boot wie es aussieht scratch

Wie recht du doch hast! Rolling eyes
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Glufamichel am Mo 24 Apr 2017, 07:12

Da kann man nur wünschen, dass sich die Mühe lohnt. Schon mächtig viel Arbeit das Boot wieder aufzubauen. Ich wünsche dir viel Glück und eine ruhige Hand dafür  Cool

John-H. schrieb:OPTIMIST von Graupner - Seite 2 Optimi62
Was steht da in grün auf diesem undeutlichen Bild? scratch sunny
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von nozet am Mo 24 Apr 2017, 18:34

Interessant, interessant, das betrachte ich doch mal in Zukunft näher. Massstab
nozet
nozet
Superkleber
Superkleber


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 07 Mai 2017, 01:13

Es ging weiter! Very Happy

Nachdem ich mich mit einem Vereins-Kameraden unterhalten und seinen Optimisten
ausführlich studiert habe, habe ich mich dazu entschlossen..... einige andere Wege
zu gehen als es die Anleitung und der Bauplan vorgeben.

Zunächst ging es mit der Kabine weiter.
Ich habe den vorgegebenen Kunstoffrahmen eingebaut,
dieser dient mir als Formgeber.

So habe ich die Form von innen mit Holzleisten verstärkt.

OPTIMIST von Graupner - Seite 2 Optimi72

OPTIMIST von Graupner - Seite 2 Optimi73

Zwischen die Seitenteile habe ich an der Mastposition eine Querverstrebung eingebaut.

OPTIMIST von Graupner - Seite 2 Optimi74

Anschließend habe ich das Kabinendach angepasst....

OPTIMIST von Graupner - Seite 2 Optimi75

OPTIMIST von Graupner - Seite 2 Optimi76

... um dann einen "Kranz" auszusägen, den ich dann auf die Kabine geklebt habe.

OPTIMIST von Graupner - Seite 2 Optimi77

OPTIMIST von Graupner - Seite 2 Optimi78

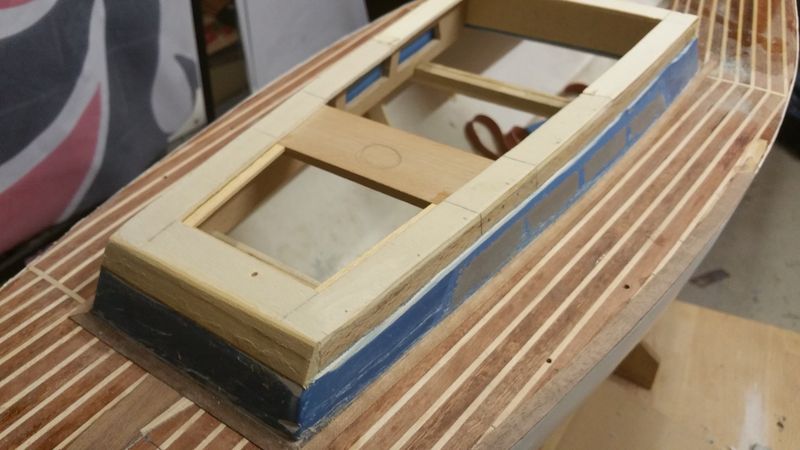

Nun habe ich innen eine Auflagelippe eingeklebt.

OPTIMIST von Graupner - Seite 2 Optimi79

OPTIMIST von Graupner - Seite 2 Optimi82

OPTIMIST von Graupner - Seite 2 Optimi81

OPTIMIST von Graupner - Seite 2 Optimi83

Um eine solide Auflage für das Kabinendach zu haben.

OPTIMIST von Graupner - Seite 2 Optimi80

Das war es wieder mal.

Bis demnächst! Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von JesusBelzheim am So 07 Mai 2017, 02:34

Paßt wieder einwandfrei John, klasse Bravo
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Glufamichel am So 07 Mai 2017, 08:22

So optimiert Mann einen Optimisten 2 Daumen
Pass ja auf das schöne Deck auf beim arbeiten John
Glufamichel
Glufamichel
Moderator
Moderator


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Der Rentner am So 07 Mai 2017, 13:14

Na das sind doch schöne Fortschritte.... Cool
Der Rentner
Der Rentner
Allesleser
Allesleser


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 07 Mai 2017, 15:52

Danke Männers. Very Happy
@Uwe, das Deck wird auch neu belegt. Wink
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von bulle am Mo 08 Mai 2017, 09:23

Hallo John

Das wird ein sehr schönes Modell !

Tolle Arbeit. Bravo

Viele Grüße

Alfred
avatar
bulle
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am Do 18 Mai 2017, 11:50

Und weiter geht es.
Wie ich schon schrieb, weiche ich von der eigentlichen Bauanleitung ab.

Der Mast wird nicht, wie vorgesehen bis zum Kiel, durch die Kajüte geschoben,
sondern wird auf der Kajüte aufgesetzt.
Dafür sind einige Arbeiten nötig. Very Happy

Um auch bei aufgesetztem Mast ins Innere des Bootes vorzudringen,
habe ich das Dach geteilt.

Das ausgesegte Dachsegment wird verleimt:

OPTIMIST von Graupner - Seite 2 Optimi84

Und der andere Teil ist nun rausnehmbar, so bleibt genug Platz um im Rumpf zu hantieren.

OPTIMIST von Graupner - Seite 2 Optimi85

Nun habe ich die Fenster in den Kunststoffrahmen geschnitten.
Da sich der Übergang vom inneren Holzrahmen zum Kunststoffrahmen
deutlich abzeichnete, habe ich mich entschlossen, die Rahmen zu verkleiden.

OPTIMIST von Graupner - Seite 2 Optimi86

OPTIMIST von Graupner - Seite 2 Optimi88

OPTIMIST von Graupner - Seite 2 Optimi90

Nun habe ich noch den Übergang Kunststoff Rahmen / Holzrahmen oben aufgefüllt,
damit beim späteren funieren keine Delle entsteht.

OPTIMIST von Graupner - Seite 2 Optimi89

OPTIMIST von Graupner - Seite 2 Optimi87

Bis demnächst. Winker 3
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am Sa 27 Mai 2017, 16:37

Die Seitenteile der Kabine sind mittlerweile furniert,
und die Fenster ausgeschnitten.

OPTIMIST von Graupner - Seite 2 Optimi91

OPTIMIST von Graupner - Seite 2 Optimi93

OPTIMIST von Graupner - Seite 2 Optimi92

Nun habe ich mich der Pflicht gewidmet.
Dazu habe Holzleisten zurecht gefräßt.....

OPTIMIST von Graupner - Seite 2 Optimi94

.. und eingeklebt.

OPTIMIST von Graupner - Seite 2 Optimi95

Nun habe ich ein Gestell gebaut woraus die Pflicht besteht.

OPTIMIST von Graupner - Seite 2 Optimi96

Zur Anprobe eingesetzt.

OPTIMIST von Graupner - Seite 2 Optimi97

Bis demnächst. Winker 2
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Der Rentner am Sa 27 Mai 2017, 23:52

Also das Avatarbild........ Neeeeeeee evil or very mad

Aber der Bau am Boot..... Cool

Aber mal ne Frage: Was ist die "Pflicht"...... Embarassed
oder zu was wird sie gebraucht...... scratch
Der Rentner
Der Rentner
Allesleser
Allesleser


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von ullie46 am So 28 Mai 2017, 01:28

Hallo Reinhard, such mal unter "Plicht",
z.B.:

Code:
https://de.wikipedia.org/wiki/Plicht

Gruß  Ulrich
ullie46
ullie46
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von John-H. am So 28 Mai 2017, 11:46

Der Rentner schrieb:Also das Avatarbild........ Neeeeeeee evil or very mad

Das Bild entstand während eines 8 Stunden Boots-Turns am Vatertag. Very Happy

Der Rentner schrieb:Aber mal ne Frage: Was ist die "Pflicht"...... Embarassed
oder zu was wird sie gebraucht...... scratch

Der Link von Ulrich erklärt es besser als ich es mit meinen Worten ausdrücken könnte! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Der Rentner am So 28 Mai 2017, 13:10

Ok, Danke Winker 3
Der Rentner
Der Rentner
Allesleser
Allesleser


Nach oben Nach unten

OPTIMIST von Graupner - Seite 2 Empty Re: OPTIMIST von Graupner

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 2 von 2 Zurück  1, 2

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
