Minensuchboot M43 1/70

Beitrag von Alberich am Di 06 Sep 2016, 17:13

Hallo Zusammen!
Möchte hier mein nächstes Modell Projekt vorstellen.
Es wird, wie schon angekündigt der Minensucher M43 in 1/70. Das Ding wird so knapp einen Meter lang.
Natürlich habe ich mir wieder meinen eigenen Plan gezeichnet, da ich den Eindruck hatte, der gekaufte Plan ist nicht für Modellbauer gezeichnet worden.
Um daraus ein Modell zu bauen fehlen wichtige Ergänzungszeichnungen und Detailpläne. Es ist heute selten geworden mit einem Plan vom Händler,
ohne zusätzliche Zeichnungen ein Modell bauen zu können.

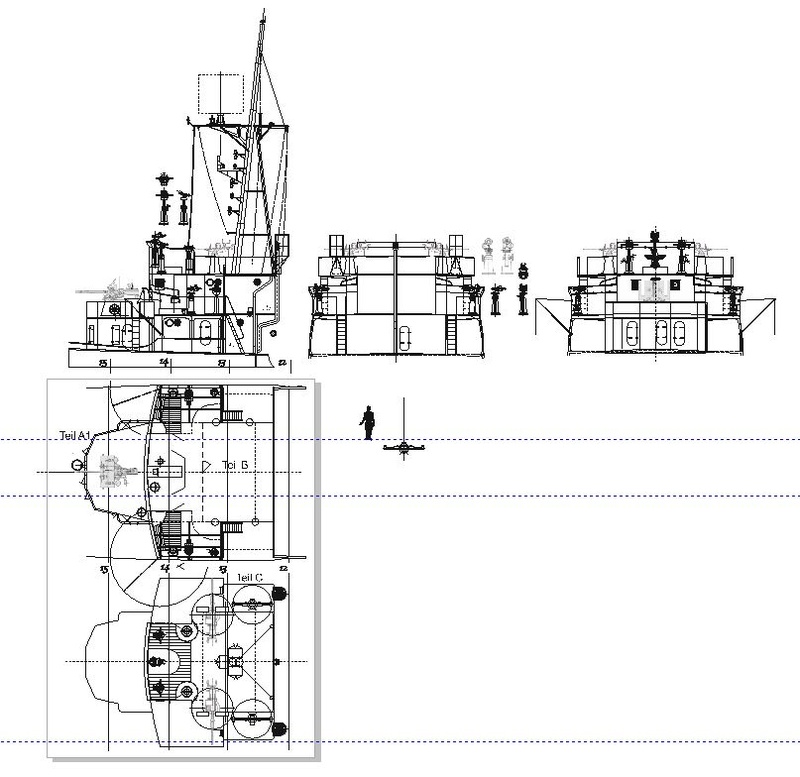

Hier nun ein paar Auszüge meiner Pläne. Gezeichnet am PC mit Corel Draw X6.




















Von der Schleppwinde habe ich noch nichts über Details gefunden um die funktionsweise zu erkennen. Hunderte von Abbildungen gibt es im NET, nur die welche ich brauche finde ich nicht.






So, das war es mal mit der Vorstellung meines nächsten Projektes.
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von John-H. am Di 06 Sep 2016, 17:31

Hallo Nick, da darf man sich ja wieder auf einen spannenden und detaillierten Baubericht freuen. Very Happy


Zuletzt von John-H. am Di 06 Sep 2016, 17:41 bearbeitet; insgesamt 1-mal bearbeitet
avatar
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Di 06 Sep 2016, 17:39

........natürlich John.................
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Typ aus der italienischer marine

Beitrag von u35 am Do 22 Sep 2016, 22:49

Hallo von U35 (marco).
Sende dir foto von typ dei schiff aus der italienischer marine aus 1952

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image11.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image15.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image12.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image10.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image13.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image14.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image16.jpg


Zuletzt von JesusBelzheim am Fr 23 Sep 2016, 16:16 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Links repariert)
avatar
u35
Mitglied
Mitglied


Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von u35 am Do 22 Sep 2016, 23:09

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image29.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image32.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image31.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image30.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image27.jpg

Code:
http://i97.servimg.com/u/f97/15/75/85/99/image28.jpg

Hallo ich wersuche fotos zu zeigen des schiff typ im der italienischer marine des 1952. Pfeffer
Marco, u35
scratch scratch


Zuletzt von JesusBelzheim am Fr 23 Sep 2016, 16:12 bearbeitet; insgesamt 3-mal bearbeitet (Grund : Bilder wg. fehlender Quellenangabe codiert! / Bilder wieder sichtbar gemacht)
avatar
u35
Mitglied
Mitglied


Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Fr 23 Sep 2016, 08:20

Hallo Marco!
Danke für die Codes! Kann nur leider keinen davon öffnen!
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Fr 23 Sep 2016, 08:56

Hallo Zusammen!
Der Schleppwindenplan ist fertig. Habe noch ein zweites Modell einer Winde in Arbeit, die Seilwinde Typ 61.
Wenn dieser Plan fertig ist, muss ich mich wieder um die Fertigstellung der SH kümmern.



Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Figurbetont am Fr 23 Sep 2016, 09:26

großartige Arbeit, lieber Nick,

der Hut den ich vor dir ziehen muß
wird immer größer....

schaue mit Begeisterung zu.

liebe Grüße
vom Ossi Very Happy
avatar
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von JesusBelzheim am Fr 23 Sep 2016, 16:17

Hallo Nick

Du kannst dir jetzt die Bilder von u35 ansehen Very Happy
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von u35 am Fr 23 Sep 2016, 21:40

Hallo von u35, marco.
Also wen ich richtig verstanden habe muss ich auch die quelle der bilder geben? Ist marina militare forum ( arkiv der italienischer marine, offen fuer aller)
Oder ist was andres was ich tuhen sol ?
Ciao und gruesse.
Ps habe noch viele andere fotos.
avatar
u35
Mitglied
Mitglied


Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Sa 24 Sep 2016, 08:30

Hallo Ossi!
Danke für die Blumen!!!!! Sei vorsichtig in dieser Jahreszeit mit dem Hutlüften. Es wird jetzt immer kälter und bei unserer Haartracht
kann das zur Erkältung führen.

Mit Gruß,
Nick


Hallo Peter!
Leider konnte ich die Bilder noch immer nicht öffnen.
Marco hat sie mir via Mail gesendet und davon ging auch nur die Hälfte auf.
Irgendwie hat`s da was mit der Technik.
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von JesusBelzheim am Sa 24 Sep 2016, 17:48

Hallo Nick
Das verstehe Ich jetzt nicht, bei mir geht's scratch

Auf "diesen Code markieren" klicken, dann mit rechts den Link anklicken und dann mit links auf "Link in neuem Tab öffnen"
avatar
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von I W.O. am So 25 Sep 2016, 17:02

Hallo Nick.

Bin gerade auf deinen Baubericht gestoßen.
Dann wünsche ich dir alles erdenklich Gute für dein Vorhaben.
Mit der Zeit wirst du feststellen, was du da angefangen bist. Ich war auch erst Skeptisch -
och Minensucher - aber die Begeisterung wurde bei mir immer größer wie man feststellen kann.
Mit den Zeichnungen gebe ich dir Recht, keine Modellbau - Zeichnungen. Viele Ausrüstungsteile sind
garnicht aufgeführt oder eingezeichnet. Da werden die Maschineneinrichtungen mit Getriebe und Rohrleitungen
angegeben die kein Modellbauer gebrauchen kann. Das GHG - Gruppen -Horch -Gerät unter dem Horchraum ist
garnicht angegeben.
Die Standorte der Winden der Bootsausleger sind garnicht vorhanden ebenso
die Winden für die Vorderen Ausleger der Ottergeräte. Hier läuft die Heisleine zur Säule und weiter nicht.
So findet man so einiges was nachzurüsten ist.
Werde deine Arbeit weiterhin genüsslich beobachten.

Noch einen schönen Sonntag.

Gruß
Ferdinand
avatar
I W.O.
Pinzettenhalter
Pinzettenhalter

Laune : Immer Gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am So 25 Sep 2016, 21:57

Hallo Ferdinand!
Danke für Deine Zeilen. Was ich bei Deinem Model so bewundere ist Dein Umgang mit Metall. Ich bin eben der Karton Verwender im Modellbau. Man glaubt gar nicht, was man aus Karton, richtig eingesetzt , alles machen kann.
Ich denke, einen brauchbaren Modellplan bekommt man gar nicht mehr. Was auf dem Markt ist kann man vergessen. Viel Geld für nicht brauchbares.
Was machen die, welche sich nicht so helfen können wie wir?
Freue mich schon auf die nächsten Bilder Deines Modells.

Habe auch noch die Schleswig Holstein in meiner Werft in Arbeit. Nach deren Fertigstellung beginne ich das Projekt M43.

Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am So 02 Okt 2016, 19:14

Hallo Zusammen!
Nun habe ich den Plan der zweiten Winde fertig.
Es handelt sich hierbei um eine sog. Leinenwinde 61. Die hatte eine Zugkraft von 2 x 3 t. bei 19,5 m/ min.
Der E - Antriebsmotor unter Deck hatte 33 kW Leistung bei 1000 Um./min. Gewicht der Winde ohne E Antrieb 4,3t.



Ab nun geht es wieder mit der SH weiter.
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Fr 21 Okt 2016, 15:59

Hallo Zusammen!
Hier eine Planzeichnung eines 8,6 cm Raketenwerfers, von dem auf dem M43 Minensucher ein Gerät aufgestellt war.



Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

8,6 cm Raketen Abschussgerät M 42

Beitrag von I W.O. am So 23 Okt 2016, 07:47

Guten Morgen Nick.

Die Zeichnung/Skizze ist dir sehrgut gelungen.
Endlich mal etwas, was man auch gebrauchen kann.
Danke Nick,noch einen schönen Sonntag.


Ferdinand
avatar
I W.O.
Pinzettenhalter
Pinzettenhalter

Laune : Immer Gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am So 23 Okt 2016, 10:37

Hallo Ferdinand!
Danke, das Dir die Zeichnung gefällt. Werde sie Dir als pdf senden, dann kannst Du mehr damit anfangen.
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am So 12 März 2017, 11:29

Hallo Zusammen!

Es geht los!!
Ab heute ist der Baubericht zum Minensuch Boot M43 eröffnet.
Auf Grund seiner bescheidenen Größe von einem Meter, baue ich das Gesamten Modell aus Karton. Dazu habe ich einige Bögen von 1mm, auf 2 mm verstärkt in dem eben 2 - 1 mm Bögen mittels beidseitigem Klebeband zusammen gefügt wurden. Hat damit eine gewisse Festigkeit gegen Verformungen.











Bis zum nächsten mal.
Mit Gruß,
Nick


avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von outcast94 am So 12 März 2017, 11:50

Hallo Nick,

Das wird sicher ein sehr schönes und detailreichen Modell werden.
Freue mich auf die Berichte. .....
avatar
outcast94
Superkleber
Superkleber

Laune : zu wenig zeit.....

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Glufamichel am So 12 März 2017, 12:57

Die Ränge füllen sich Nick... sunny
avatar
Glufamichel
Moderator
Moderator


Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von I W.O. am So 12 März 2017, 19:28

Hallo Nick.

Stelle mein Stuhl sofern noch Platz ist, in der ersten Reihe.
Das wird mit Sicherheit eine große Sache,deine Bauberichte
werde ich genüsslich verschlingen.

Mir fehlt im Moment der Vorschub.

Grüße
Ferdinand
avatar
I W.O.
Pinzettenhalter
Pinzettenhalter

Laune : Immer Gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am So 12 März 2017, 22:17

Hallo Ferdinand!
In solchem Fall muss man dem Bastelwillen "Vorschub" leisten. Ich kenne solche Situationen. Es gibt Zeiten, da will man einfach nicht. Es kommt aber wieder anders. Dein aus Messing gefertigtes Modell ist ja sowieso eine Augenweide.
Mit Gruß,
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Alberich am Mi 15 März 2017, 17:18

Hallo Zusammen!
Es wächst....................









Bis zum nächsten mal!
Mit Gruß.
Nick
avatar
Alberich
Schneidmatten-Virtuose
Schneidmatten-Virtuose

Laune : durchwachsen meist aber gut

Nach oben Nach unten

Re: Minensuchboot M43 1/70

Beitrag von Gast am Mi 15 März 2017, 17:34

Sehr schön und präzise gemacht.
