Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Do 23 Jul 2015, 22:05

Winker Hello
Beiträge folgen in Kürze....
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von John-H. Do 23 Jul 2015, 22:22

Bist du eigentlich ein Cartonator oder eine Cartonatorin Question
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Do 23 Jul 2015, 22:26

Reni's Baubericht: Cartonator(in), jetzt baut U96 der Cartonator. Profil geändert.
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von John-H. Do 23 Jul 2015, 22:31

Weil dein Profil auf weiblich steht, (schau mal unter dein Bild) habe ich mich gewundert! Wink
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Do 23 Jul 2015, 22:34

Der lustige Modellbauer sieht alles und noch mehr.... DANKE für den Hinweis!
Nun die ersten Bilder
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 08:19

Es ist - für alle, die noch nicht soweit gebaut haben, wichtig, dass man oben über das Modell drüberschaut,
ob wirklich alles gerade ist und nicht - wie es bei mir war - leicht verzogen.

Der Bugteil des U96 war trotz sehr genauem Arbeiten um ca. 5-7 mm nach rechts verzogen, also die vordersten 30 cm.
Dachte mir, dass dies beim Weiterbau sehr stören könnte....Very Happy
Da hilft nur eines: eine Operation mit Säge, Dremel und dann hat man zwei Teile.
Also hier der Bugteil - das zersägte Modell (Operationswerkzeug: Dremel, Säge, Stemmeisen, Hammer... Traurig 1 :

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150521


Zuletzt von Cartonator am Fr 24 Jul 2015, 08:44 bearbeitet; insgesamt 1-mal bearbeitet
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 08:30

Also nicht aufgeben, obwohl es schlimm aussieht.

Ich habe mal eine 1 Meter Stange aus dem Baumarkt besorgt und mit Kraftklebeband so fixiert, dass eine Flucht vorgegeben war. Dann mit 2-Komponentenkleber mit 5 Min. Aushärtezeit, den ich auch für die Fixierung aller Plastikteile verwendet habe (Sekundenkleber hat bei mir - wie immer - gar nicht gehalten) Holzteile zurecht geschnitten und Schritt für Schritt das Modell wieder gerade gemacht.

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150711
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150712
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150713


Zuletzt von Cartonator am Fr 24 Jul 2015, 08:45 bearbeitet; insgesamt 1-mal bearbeitet
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 08:36

Hier noch weitere Bilder von der gelungenen "Operation":

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150715

Die Plastikteile wurden wieder mit 2-Komp.-Kleber festgeklebt:

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150716

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150717

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150718

Und hier schon die Beplankung des Unterdecks am nunmehr geraden U-Boot:

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150719
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 08:43

Die Lücken im Holz fülle ich dann mit Holzteilen auf und klebe sie mit Holzleim EXPRESS ein.

Hier die Beplankung, es sieht wieder gut aus!!! Very Happy

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150720

Weiter geht es mit dem Deckunterbau, den ich dann wie angegeben schwarz streiche:
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150721
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150723
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 09:13

Nun folgt die Beplankung:

Klebe ich zuerst im Zimmer, dann später bei dem schönen Juliwetter von 34° - 38° im Garten mit Holzleim Express an.

Das ist eine sehr langwierige Arbeit, geschätzte Zeit etwa 6-8 mal 2 -3 Stunden.

Wichtig erscheint mir, immer mit einem nassen Tuch den Leim von der Oberfläche zu wischen, denn der stört beim Schleifen.

Nachdem ich beginne, mit der Hand und einem Schleifklotz zu schleifen und das sehr mühsam ist, sehe ich mich bei Proxxon um und kaufe mir das
PROXXON Poliermaschine / Winkelpolierer WP/E Set. Dazu Schleifscheiben: 80 und 150. Beim Polierset sind dabei die Scheiben 1200.

EINE SEHR SINNVOLLE INVESTITION!!!!  SEHR ZU EMPFEHLEN!!!!

Nun geht das Schleifen (zuerst 80, dann mit 150 drüber) super von der Hand.

Wichtig ist, dass die erste Beplankung schön glatt ist, damit die zweite dann gut drauf geklebt werden kann.
Zweite Beplankung drauf. Schleifen mit 80, dann 150.

Dann grundiere ich mit Revell Spray. Teuer, brauche gesamt 1 1/2 Dosen a 9,90 €. Zum Schluss glätte ich noch mit der 1200 Schleifscheibe.
Bisher verwende ich noch nicht den 2-Komponenten Füller von Graupner, das kommt später:

Hier einige Bilder für Euch:

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150724

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150725

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150726

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150727

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150728

Das Schleifen macht SEHR VIEL STAUB!!! Unbedingt in Werkstatt, Garage oder im Freien!   Anmerkung: In Österreich geibt es derzeit erst Heft 47 zu kaufen, wir sind also hinten nach..... daher Schleifen im Garten möglich.... Very Happy  Very Happy

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150729

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150730


Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150736

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150731

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150732

Über den unteren Teil, der noch etwas uneben ist, wie man nach der Grundierung sieht, gehe ich noch einmal mit der Proxxon drüber.
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150733


HIER DAS WUNDERBARE RESULTAT DER Proxxon Poliermaschine vor dem Grundieren des Abschnittes:

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150734

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150735

Weiterer Bericht folgt..... Winker Hello
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von eberhard_at Fr 24 Jul 2015, 12:38

Schaut vielversprechend aus.
lG aus St. Pö
safe riding
eberhard
avatar
eberhard_at
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Fr 24 Jul 2015, 19:58

Hier noch die letzten Bilder.

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150737

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150738

Hier das 1200 Schleifblatt

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150739

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150740

Als nächstes werde ich die die Schlitze und Löcher in den Plastikteilen beim Deck öffnen. Danke an die Vorbilder im Forum. Werde es mit einer Tischbohrmaschine machen und dann feilen.
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Frank Kelle Fr 24 Jul 2015, 20:09

Ne blöde Frage - warum heisst Dein Bericht eigentlich "bis Heft 47" ?
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Gast Fr 24 Jul 2015, 20:32

Schön noch eine U 96 , sieht schon sehr gut aus .
Und mit deinem Maleur bist du doch gut umgegangen .

Werde hier immer wieder reinschauen auch wenn ich das U-Boot nicht baue , denn allse geht dann doch nicht .

Gruß Mario
Anonymous
Gast
Gast


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator Sa 25 Jul 2015, 06:12

Es heißt deswegen bis Heft 47 weil es noch nicht mehr Hefte gibt, im Sinne einer Zusammenfassung 1-47. Aber es wird weitergehen.... Winker 2
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Frank Kelle Sa 25 Jul 2015, 13:02

Danke für die Info! Ich habe bisher ja nur eure Berichte gesehen und kenne die Serie so nicht
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Es geht weiter

Beitrag von Cartonator Fr 31 Jul 2015, 22:06

Winker Hello
Nach Eintreffen aller Plastikteile bohre ich die Öffnungen auf. Ich finde, es geht am besten mit genau passenden Bohrern (ich verwende 2,4 mm für die seitlichen Rundungen der großen Öffnungen und 1,8 mm für die kleinen Öffnungen, Bohrgeschwindigkeit langsam). Das Bohren mit genau passenden Bohrer (zB aus dem Satz 1-5 mm mit 0.1 mm Sprüngen) erscheint mir wichtig und erspart viel Arbeit. Dann verbinde ich mit einem Cutter von hinten die gebohrten Öffnungen, dann feile ich). Bohrt man 3 Löcher ist es meines Erachtens nicht so günstig, mit zwei Löchern links und rechts bekommt man die Öffnungen beim Feilen schön gerade).

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150741

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150744

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150745

Hier das Feilen:
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150746

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150747

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150748

Nun klebe ich die Plastikteile mit 2 Komponentenkleber (5 Min. Härtezeit) am Holz fest.

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150749

Passt alles wunderbar.
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150750

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150751

Zuletzt klebe ich noch die 8 x 10 mm Holzstücke an, zunächst einmal 43 auf der einen Seite. Wieder mit 2 K-Kleber.
Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150752

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150742

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150743

Ich bin schon gespannt, wie das mit dem Abschleifen der Holzstücke funktionieren wird.....
Tschüss! Winker Hello Winker Hello
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Cartonator So 02 Aug 2015, 08:17

1. August 2015

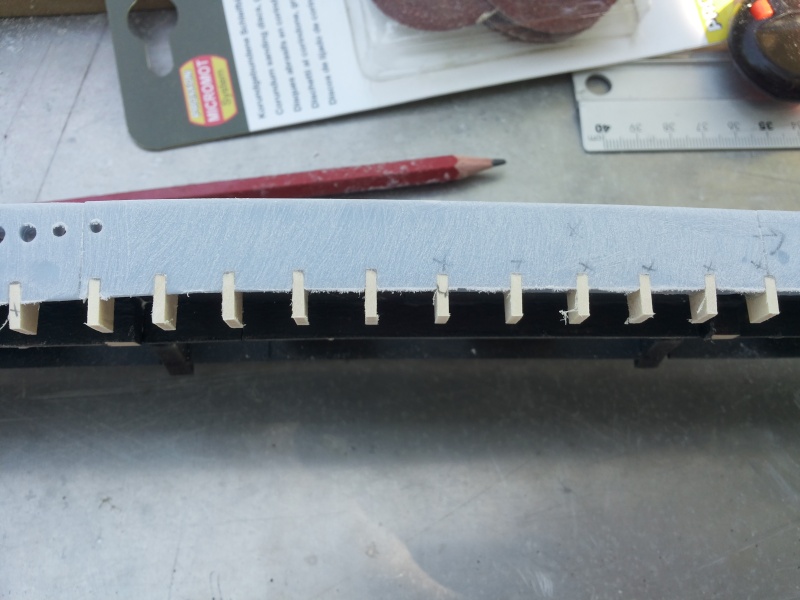

Zum Abschleifen verwende ich wieder die sehr bewährte Proxxon, Schleifpapier 150, langsamste Einstellung. Erst Leiste für Leiste von der Seite, dann mehrere Leisten auf einmal in der Höhe, letzteres ganz langsam. Immer wieder Anprobe, anzeichnen wo noch was weg soll und langsam schleifen. So werden die Holzstückchen nicht zu kurz. Dauert etwa 30 Minuten für eine Seite, alles passt sehr gut. Dann noch mit Spray grundiert.

So, mehr Ausgaben sind in Österreich noch nicht erschienen, habe ohnehin schon etwas vorgebaut, nach den Vorschauen und pdf Anleitungen auf der Hachette-Seite, ich werde noch den Deckteil aussägen nach Internet-Anleitung zu Heft 62 und dann wie in Heft 63 beschrieben, das Deck aufkleben. Dann sind die wichtigsten "Staub"-Arbeiten erledigt. Winker Hello Winker Hello

Hier die Bilder:

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150810

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150811

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150812

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150813

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150814

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 20150815
Cartonator
Cartonator
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von stebulesen Mo 17 Aug 2015, 07:57

Bis jetzt eine Super Arbeit.Cool
Mach weiter so.
Gruß aus Norddeutschland
stebulesen
stebulesen
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von DaDokta Di 18 Aug 2015, 11:11

Tolle Arbeit bis hierhin!
Weiter so!

LG,
Walter
DaDokta
DaDokta
Mitglied
Mitglied


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von guzzy Di 18 Aug 2015, 21:58

Sieht echt super aus bis jetzt weiter so MfG Markus
avatar
guzzy
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von stebulesen So 23 Aug 2015, 15:40

Möchte mich für den Tipp mit der Proxxon bedanken. Habe ich mir jetzt auch bestellt.
Gruß
stebulesen
stebulesen
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Cartonator aus Wien baut auch die U96 Bericht bis Heft 47 Empty Re: Cartonator aus Wien baut auch die U96 Bericht bis Heft 47

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Nach oben

- Ähnliche Themen


Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
