Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Fr 05 Feb 2016, 22:39

Au man, wenn ich gewußt hätte worauf ich mich da ein gelassen habe!! Rolling eyes

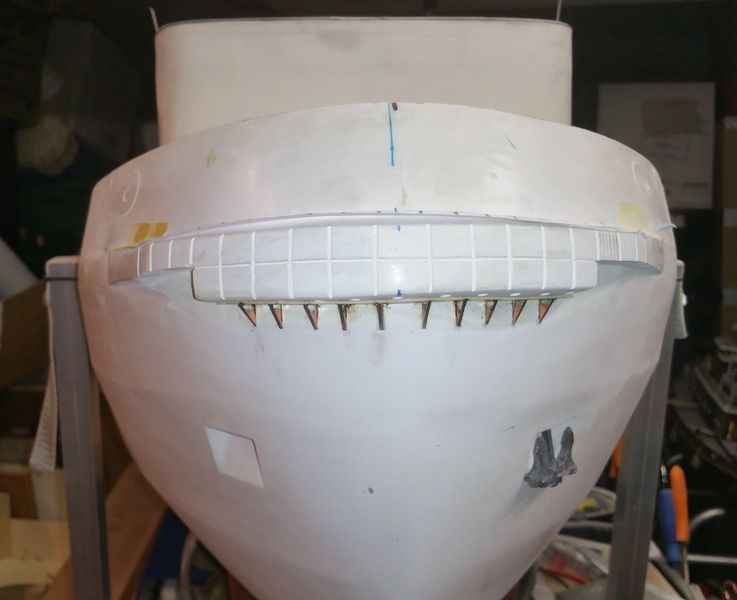

Aber der Reihe nach, als erstes habe ich alle Dreiecke angebracht!

..... Und der Haifisch, der hat Zähne..... Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe138

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe139

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe140

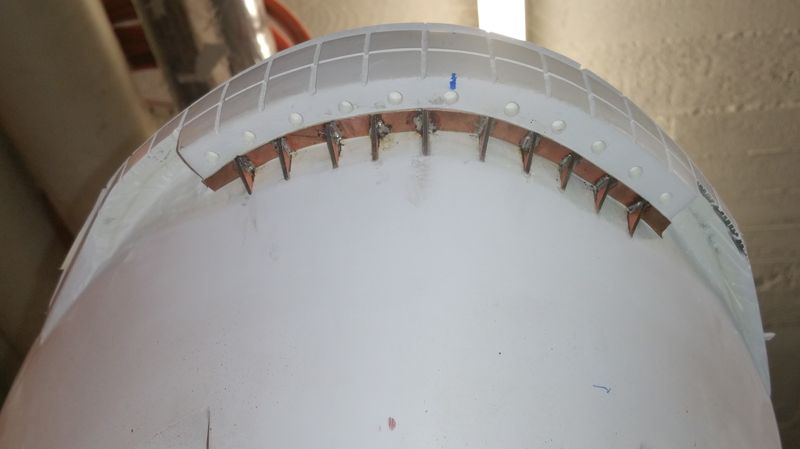

... und von unten:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe141

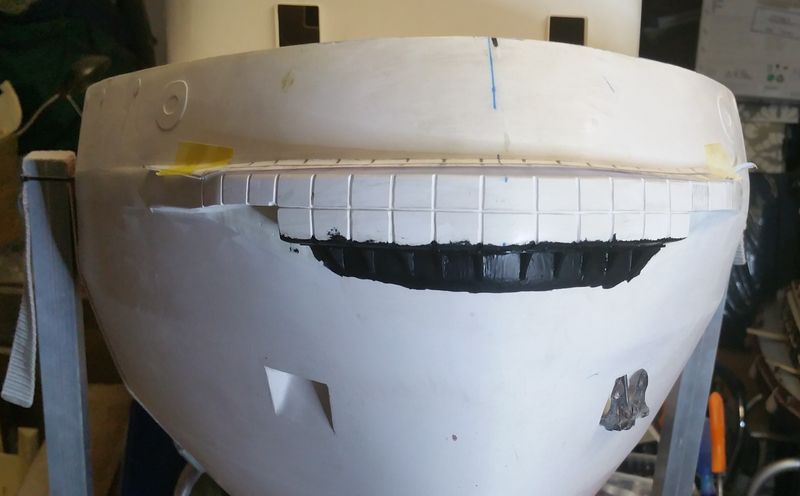

Jaaa, und dann konnte ich nicht anders,
ich habe einfach mal Farbe drauf gekleckst! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe142

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe143

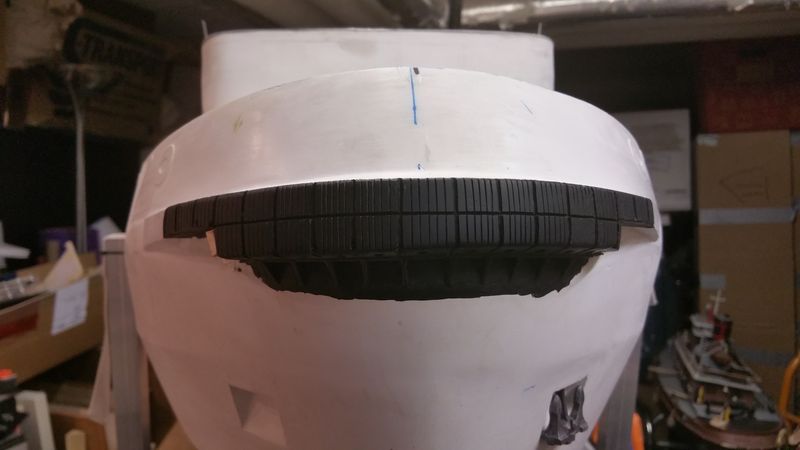

Ja und dann, dann kam der Moment den mir mein Daumen und Zeigefinger schwer übel nehmen!! Rolling eyes

Die senkrechten Schlitze habe ich erst mit dem Laubsägebogen eingesägt und anschließend mit zwei verschieden angespitzen
Drahtstiften vertieft...... jede einzelne Sekrechte!!! Twisted Evil

Nach den ersten Sekrechten schmerzten die beiden besagten Glieder meiner rechten Hand so heftig,
dass ich es erstmal wieder mit Farbe versuchte um ein optisches Ergebnis zu erhalten! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe144

Ok, das hat mir gefallen.
So konnte ich dann Daumen und Zeigefinger überreden, in zwei Schichten, also über 2 Tage verteilt,
die restlichen Senkrechten auch noch zu schlitzen! Wink

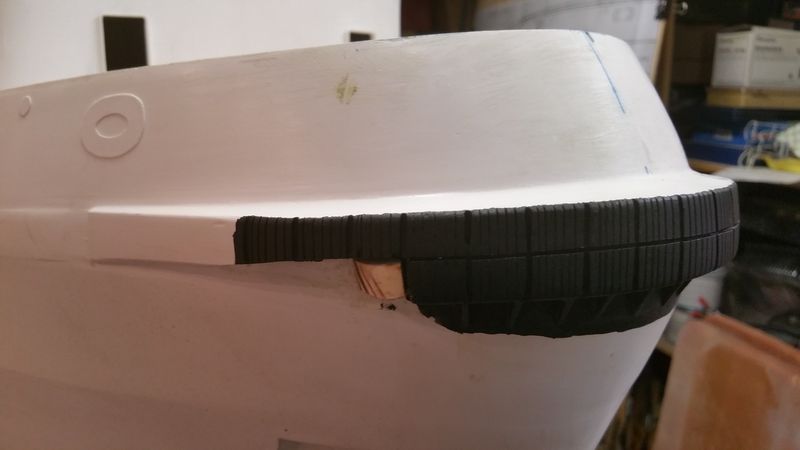

Ja, und das ist nun das Ergebnis! Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe145

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe146

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe147

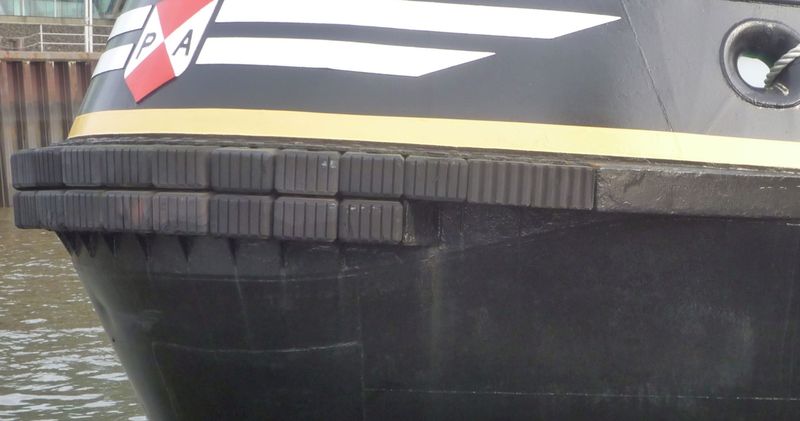

Ich glaube ich bin ziemlich nah dran! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe148

Das wars für Heut! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p510-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Fr 12 Feb 2016, 21:32

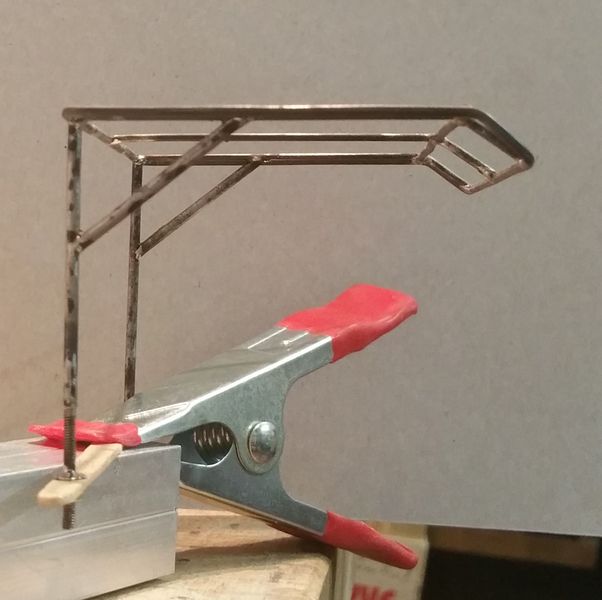

Nach dem ganzen schleifen und fräsen,
mußte ich mal wieder was heiß machen!

Also habe ich mal wieder nen bisschen Draht in Form gebracht
und zusammen gebrutzelt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe150

Von der Seite sieht es so aus:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe151

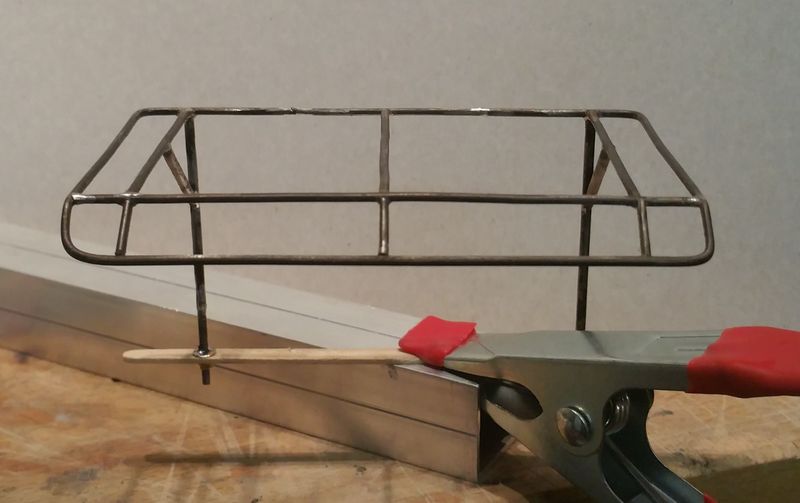

Nach zwei Werfttagen sah es dann so aus:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe152

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe153

Ein Blick aufs Original gefällig! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe154

In den nächsten Tagen folgt noch der Maschendraht...... der ist noch auf dem Postweg! Rolling eyes

Joah, das war es schon wieder! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p525-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am So 14 Feb 2016, 18:29

Heute habe ich das Gestell des Unterstands grundiert,
jetzt fehlt nur noch das Gitter und dann kommt der entgültige Lack drauf,
nur weiß ich die Farbnummer bzw. den Farbnamen noch nicht! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe155

Desweiteren habe ich mich weiter mit dem Fenderbett beschäftigt.
Als erstes galt es eine kleine Stufe in die vorhandene Struktur zu schleifen.
Das anzeichnen war nicht ohne und auch das gleichmäßige runterschleifen
verschlang viel Feingefühl am Schleifer.

Hier nun das Ergebnis,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe156

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe157

ich bin ganz zufrieden,
deswegen habe ich auch gleich den Pinsel geschwungen. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe158

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe159

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe160

Das Thema vorderes Fenderbett ist damit abgeschlossen,
mal sehen wann ich dann an das hintere ran gehe! Wink

Bis demnächst! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p555-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mi 17 Feb 2016, 22:09

Nach dem Auswerten von Bildern und Maßen, habe ich mich nun einem Bauabschnitt gewidmet
auf den ich mich schon eine Weile gefreut habe! Very Happy

Über diesen Bauabschnitt werde ich etappenweise berichten,
da ich eine Menge Bilder zeigen will. Very Happy

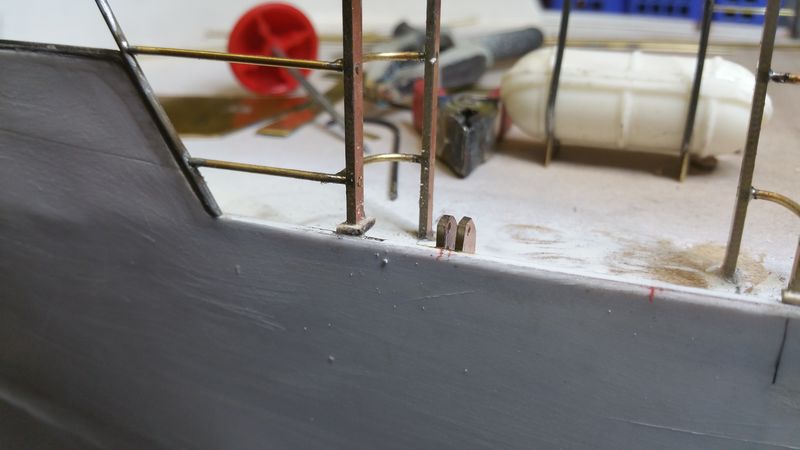

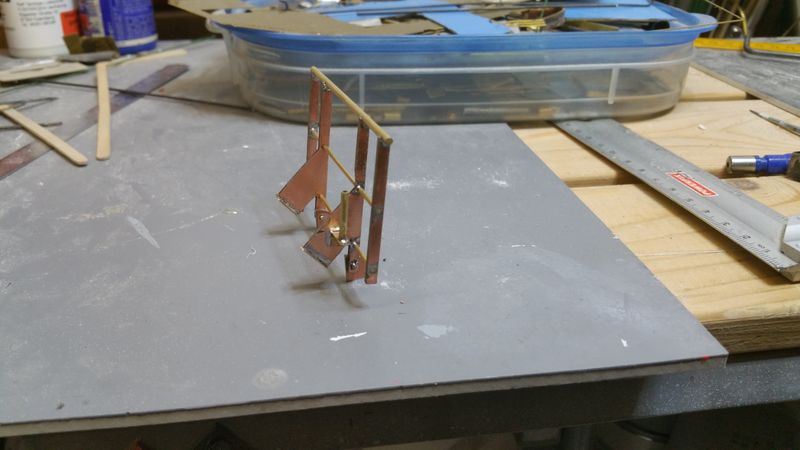

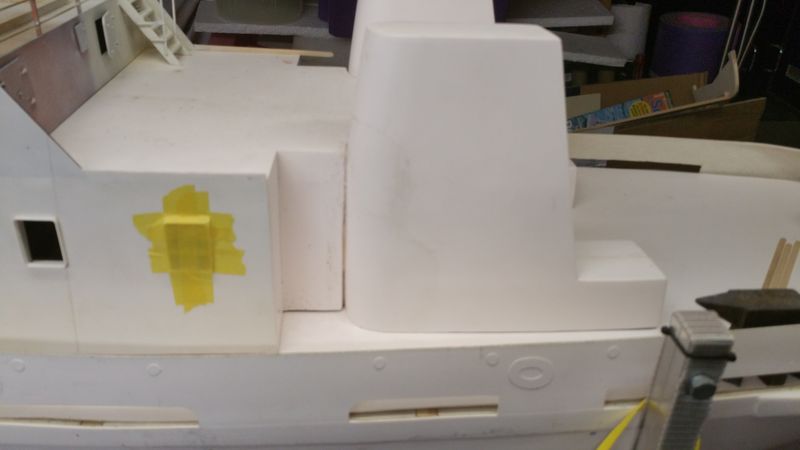

Wir befinden uns auf dem Brückendeck, und Relling nebst Zubehör wird gebaut.

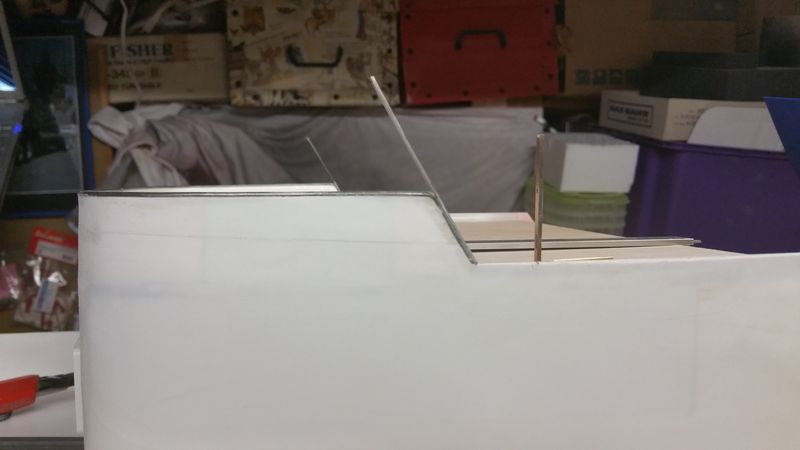

Die erste Reelingstütze steht.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel10

Da ich die Sülkante aus Platinenmaterial gebaut habe, konnte ich die Reelingstütze von innen verlöten.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel11

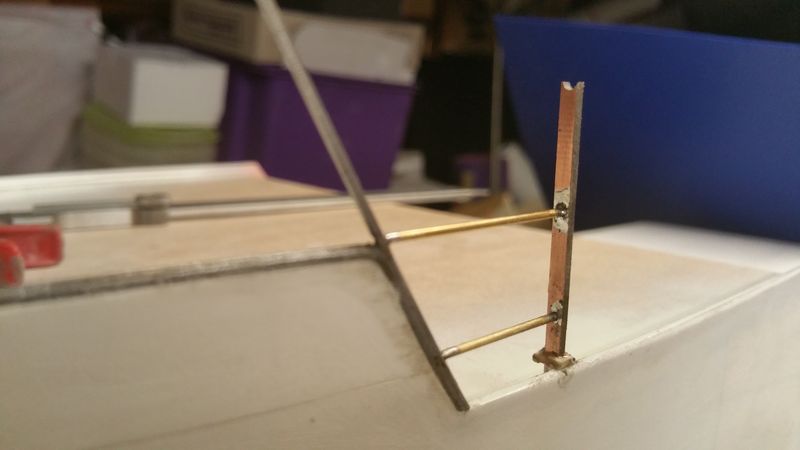

Die beiden Züge sind eingelötet.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel12

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel13

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel14

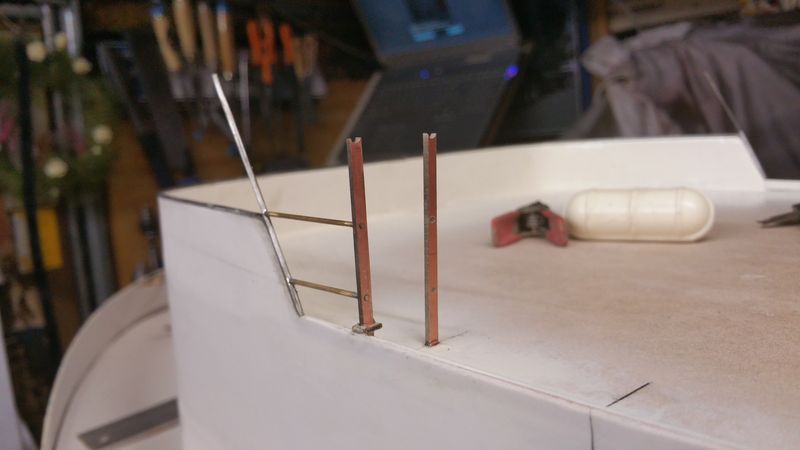

Die nächste Reelingstütze ist gesetzt, diese steht frei an Deck und wird nur mit den Zügen seitlich befestigt.
Aus diesem Grund habe ich einen Schlitz mit den Fußmaßen der Stütze in das Deck gefräßt.
Anschließend habe ich die Stütze eingeklebt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel15

Und hier wird nun ersichtlich worum sich die ganze Konstruktion dreht.
Es wird also nicht nur die Reeling gebaut, sondern auch die Aussetzvorrichtung für die Rettungsinsel.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel16

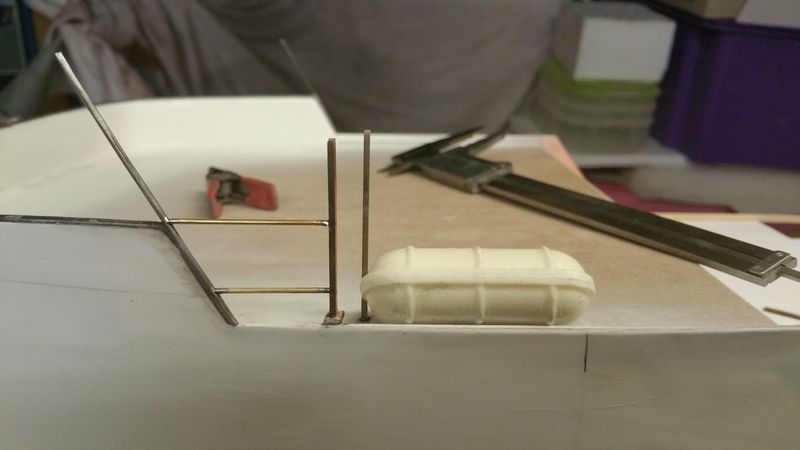

Die Rettungsinsel hat mir ein befreundeter Modellbaukollege gemacht. Very Happy
------------------------ D A N K E -------------------------

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel17

Das war es erst einmal! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p555-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Fr 19 Feb 2016, 18:52

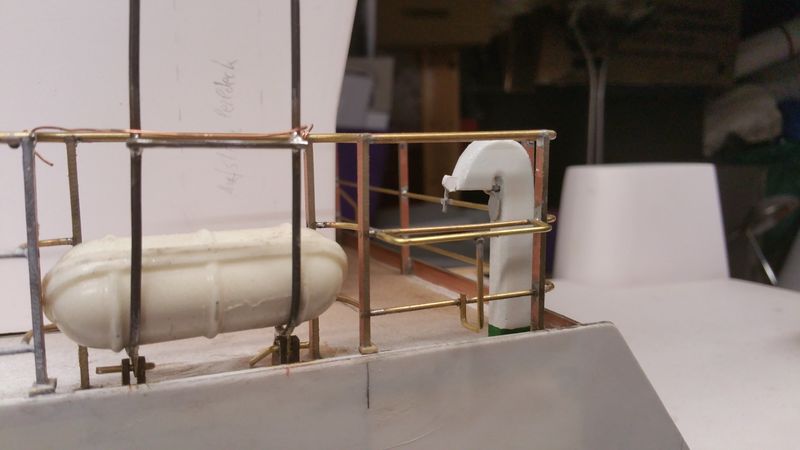

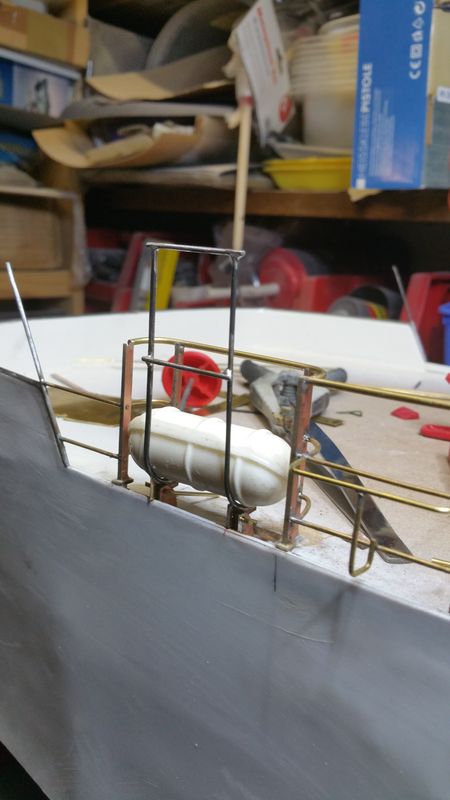

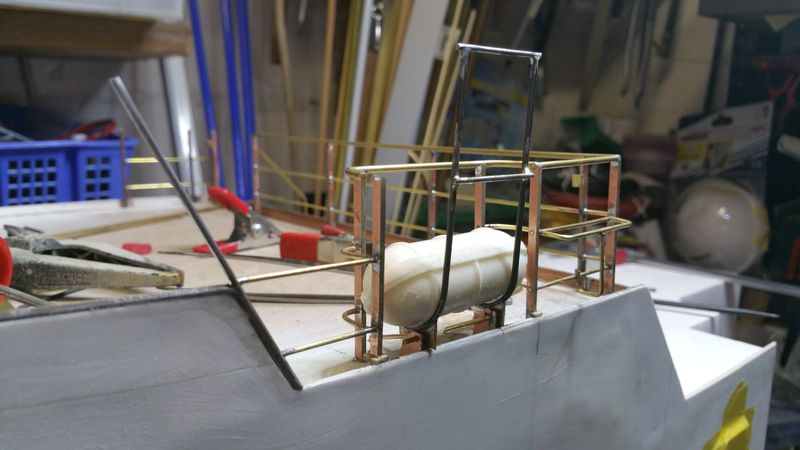

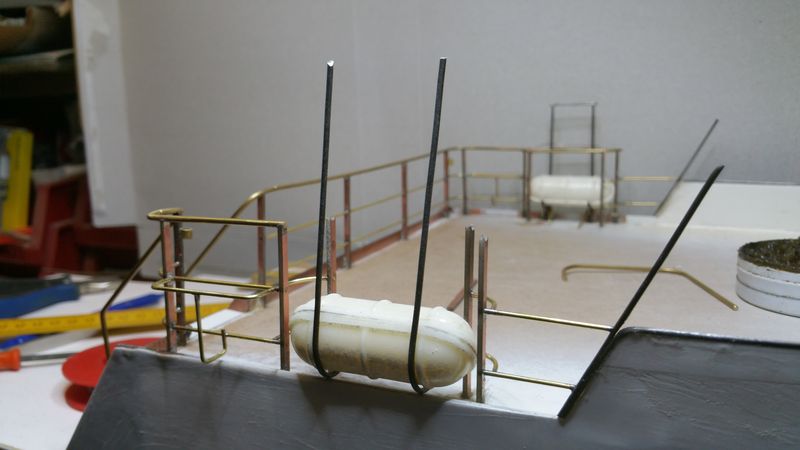

Es ging weiter mit Messing biegen und zusammen brutzeln. Very Happy

Die gebogenden Verbindungen wurden nun eingepasst und verlötet.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel18

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel19

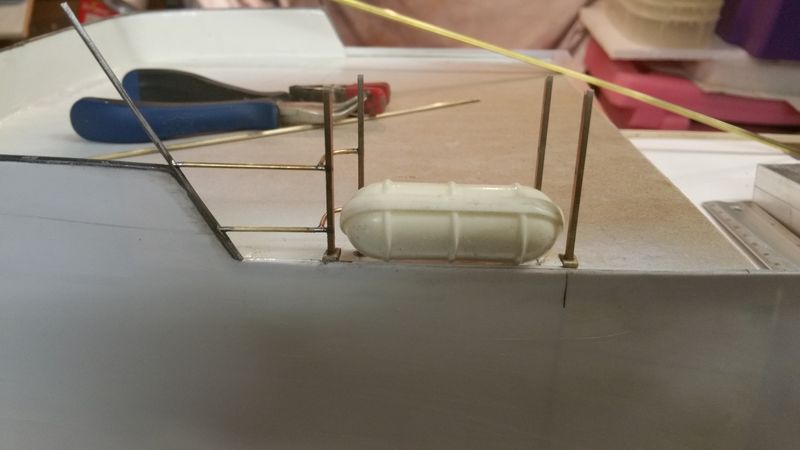

Die Insel passt noch gut dazwischen.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel20

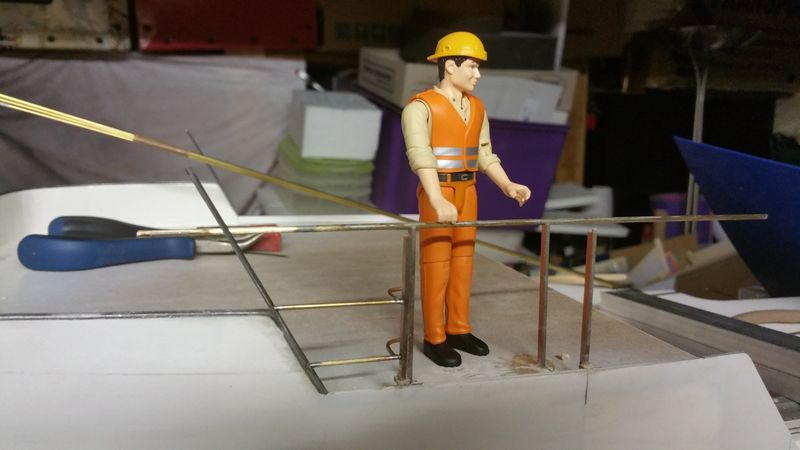

Und heute kam dann auch "Hilfe" auf die Werft.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel21

Er kam, sah und setze sich erstmal! Rolling eyes

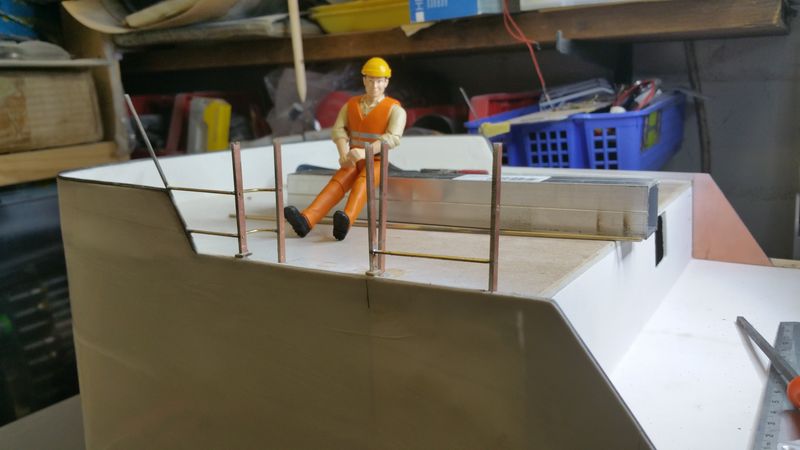

Ich habe in der Zeit seiner "Denkerpause" den ersten Zug rechts von der Inselaussparung eingepasst:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel22

Ja und dann.... ja da hat der Depp es sich erst richtig bequem gemacht und mir nur noch blöd bei der Arbeit zugeschaut!  Twisted Evil

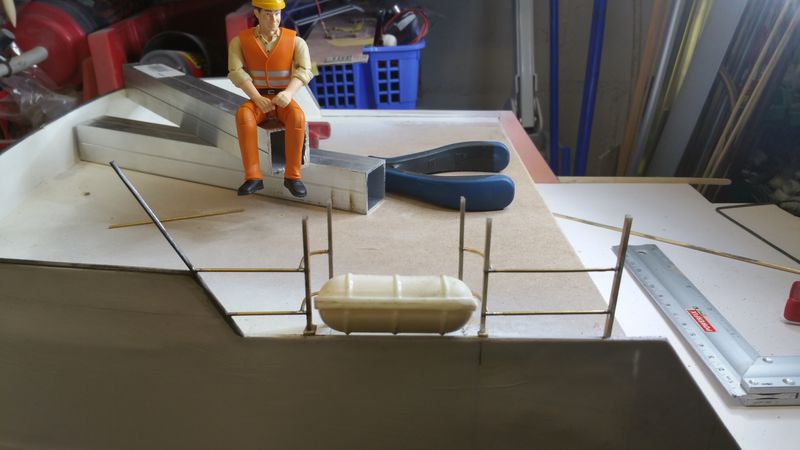

Ich habe mal weiter gebrutzelt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel23

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel24

Und die Insel passt immer noch! Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel25

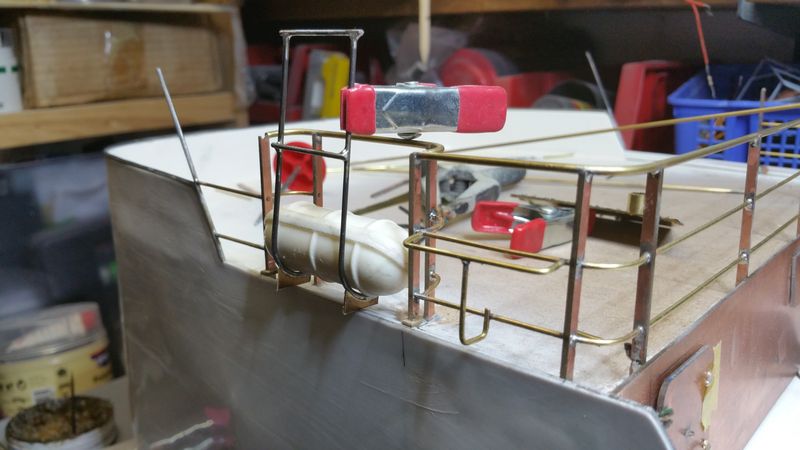

Ich habe noch den Halter für den Rettungsring angebaut.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel26

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel27

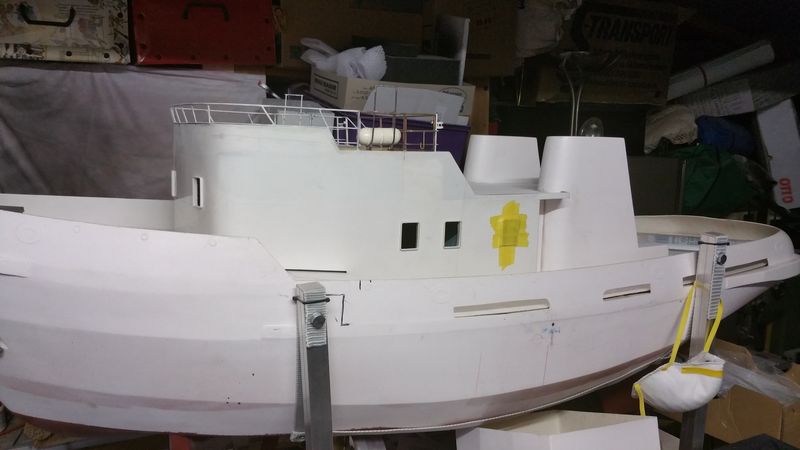

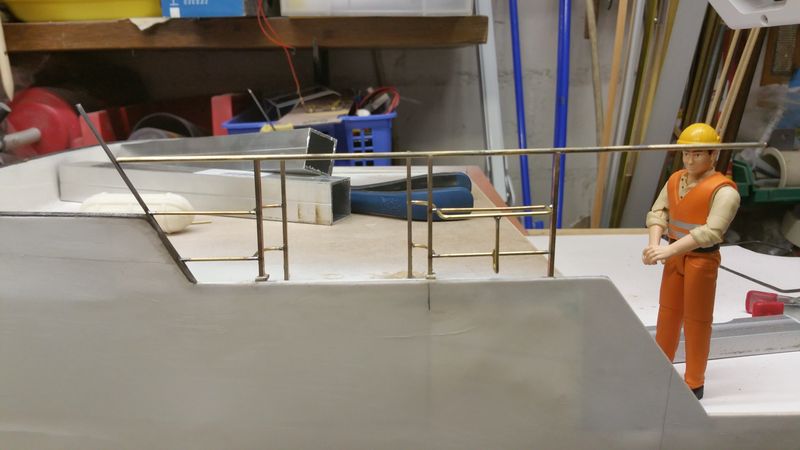

Pünktlich zum Feierabend hat sich mein Helfer erhoben und "unsere" Arbeit begutachtet. Rolling eyes

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel28

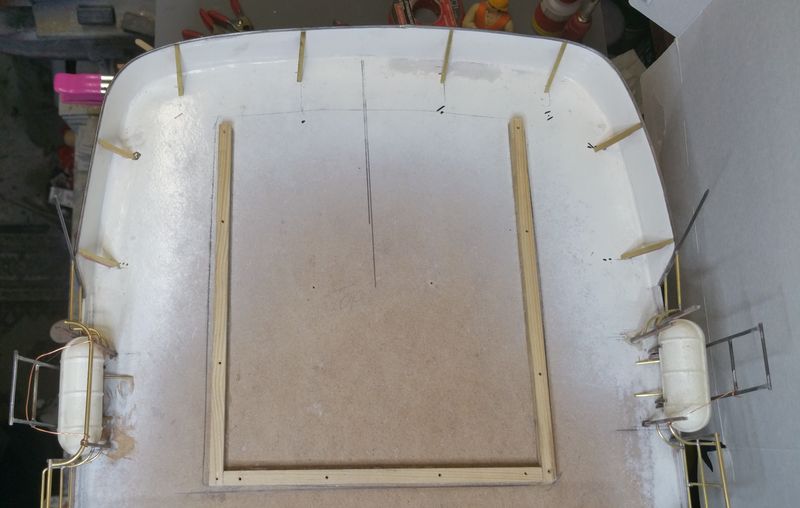

Noch ein Blick aus der Vogelperspektive. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel29

..... und das war es auch schon wieder! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p570-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mo 22 Feb 2016, 23:29

Ein kleines Update.

So soll es mal aussehen.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel30

Und so sieht es im Moment bei mir aus:

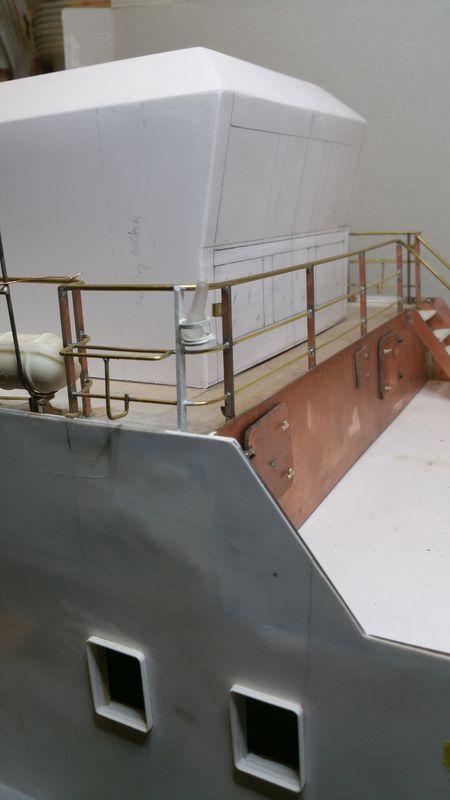

Die Bordwand mit den Türen ist jetzt fest mit dem Aufbau verbaut,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel31

so konnte ich die Rellingstützen auch an der Rückseite wieder anlöten. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel32

Ein Blick von oben.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel33

Ja und dann................. dann kam Er wieder............... wo war er den ganzen Tag........ das weiß nur er allein.....

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel34

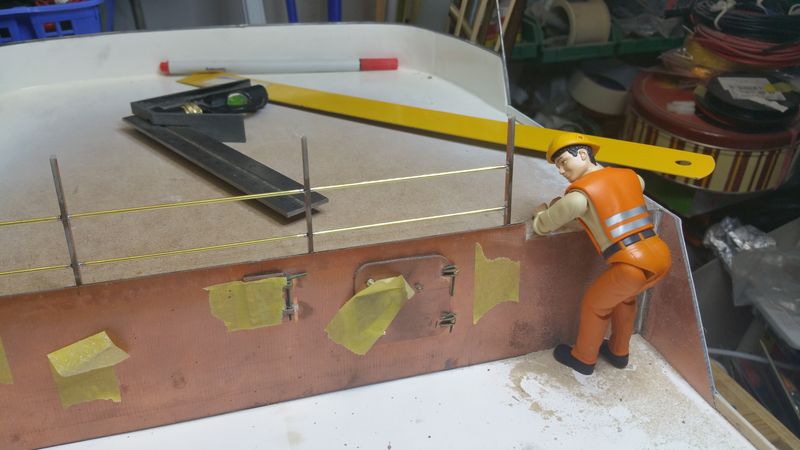

............... aber zum gucken ist er immer pünktlich zur Stelle!

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel35

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel36

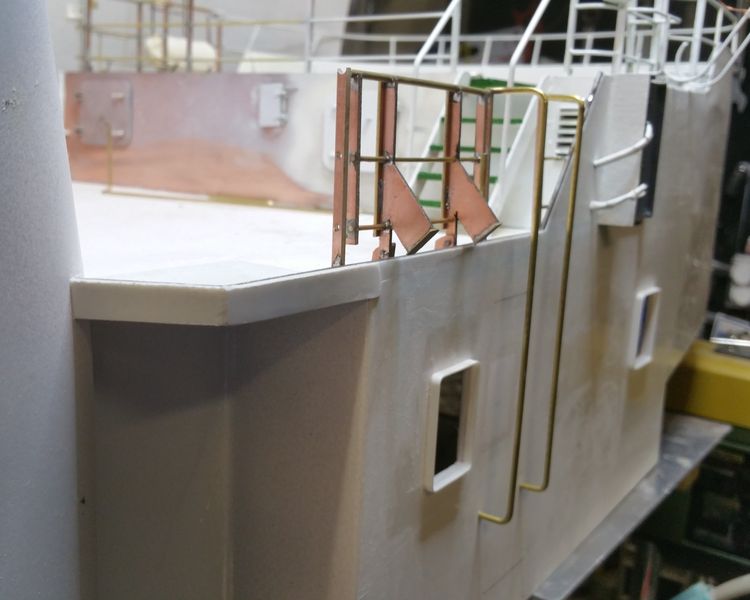

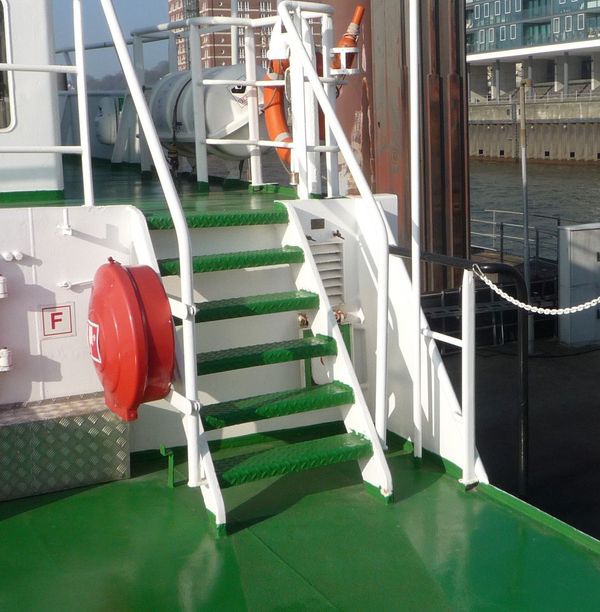

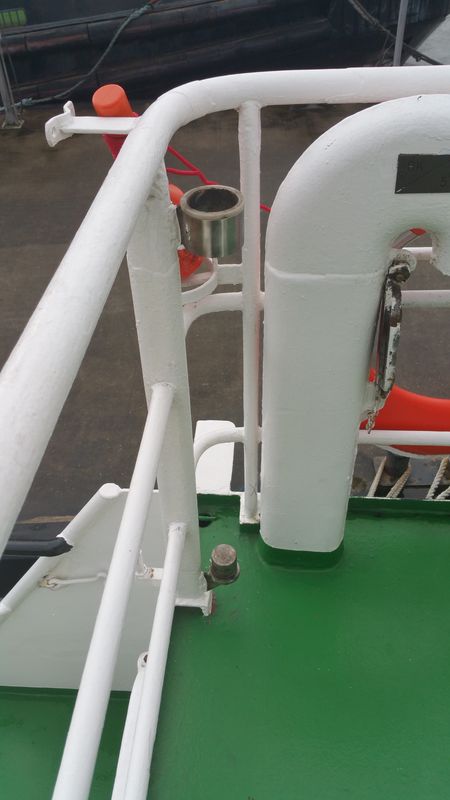

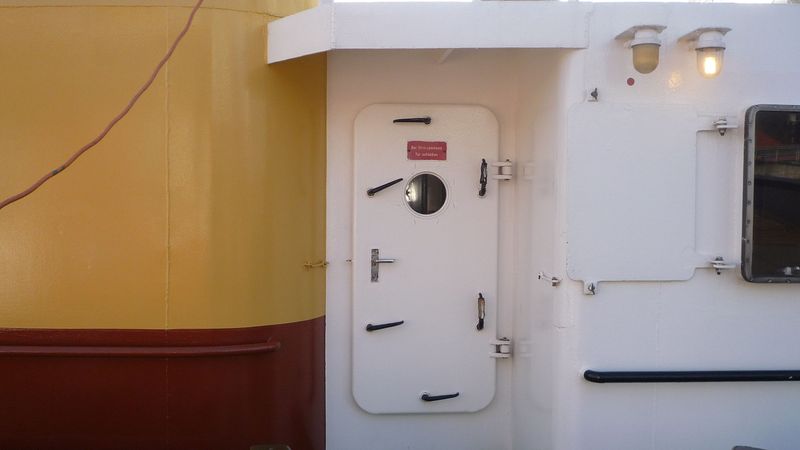

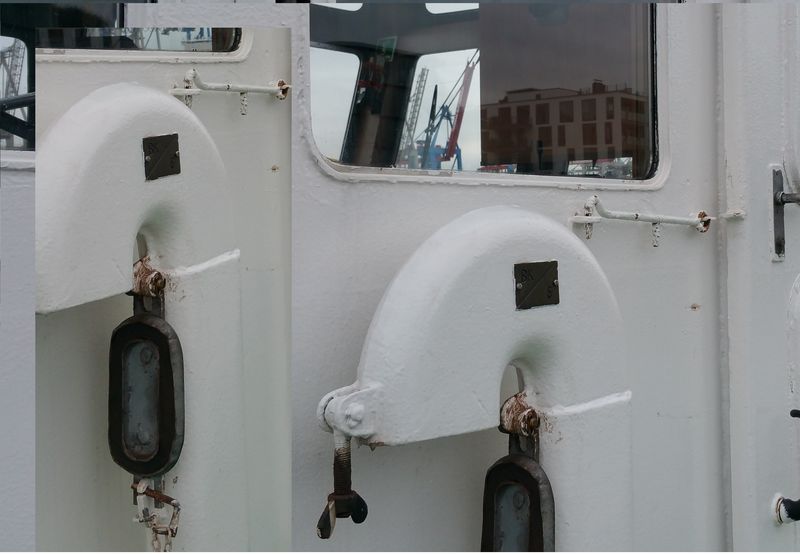

Hier ein Blick auf ein original Detail ....

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel37

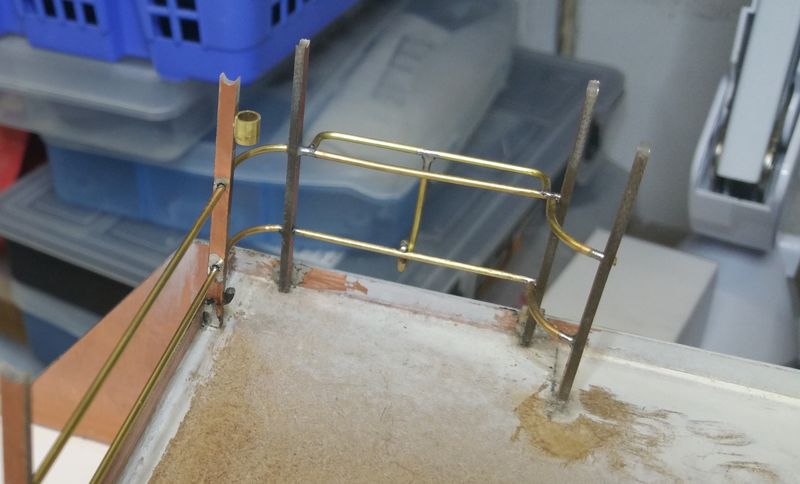

......hier mit bescheidenen Mitteln nach gebaut. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel38

Update ENDE. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p570-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Do 25 Feb 2016, 10:17

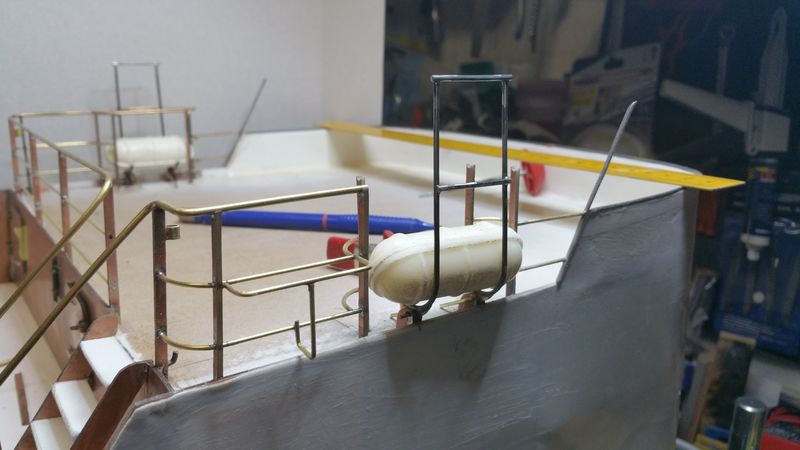

Und weiter geht es.

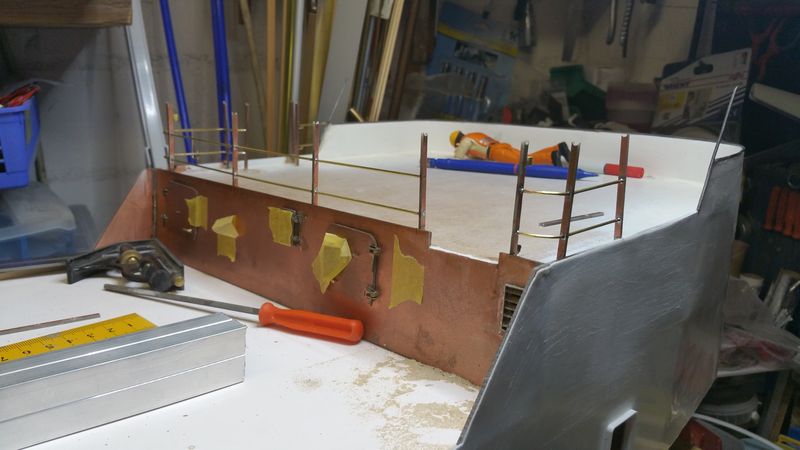

Erstmal noch ein wenig Reeling.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel39

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel40

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel41

Mittlerweile ist die Reeling auch gerichtet! Very Happy

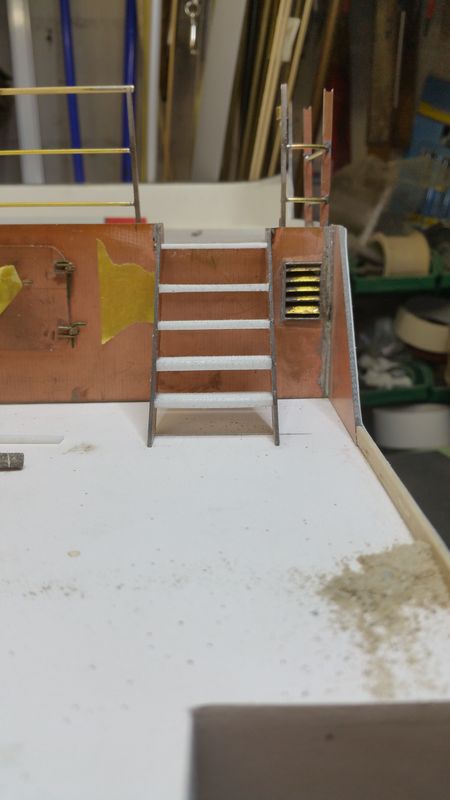

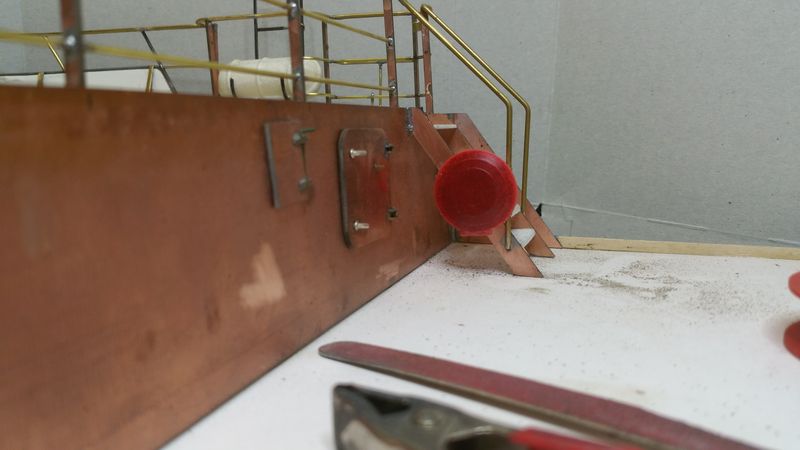

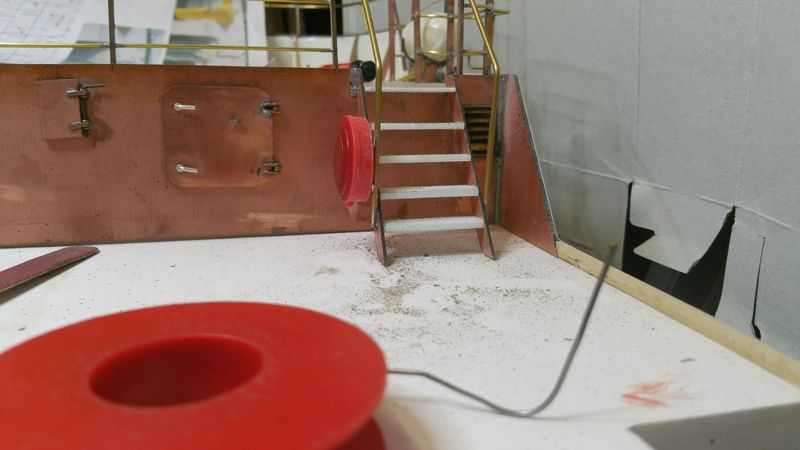

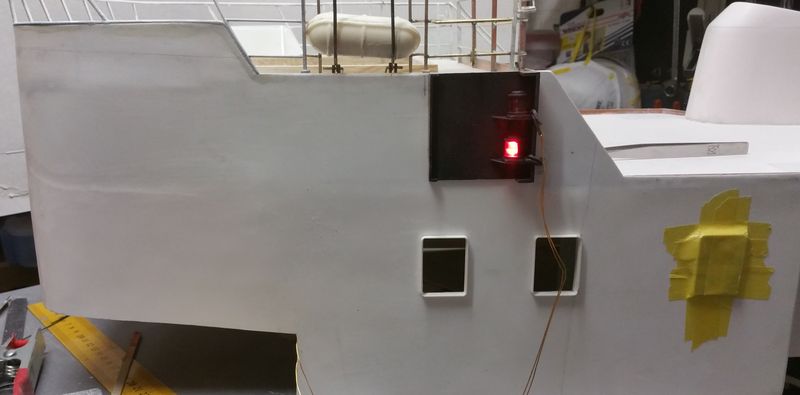

Ja und dann habe ich mich mal an die Treppe gemacht.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel42

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel43

So habe ich es gerne, skeptischer Blick und die Arme verschränkt, gut das er die Hände nicht in den Taschen hatte! Rolling eyes

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel44

Die obere Stufe bildet die Deckverlängerung und die untere der ersten Stabilisierung, die Treppenwangen sind oben angelötet.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel45

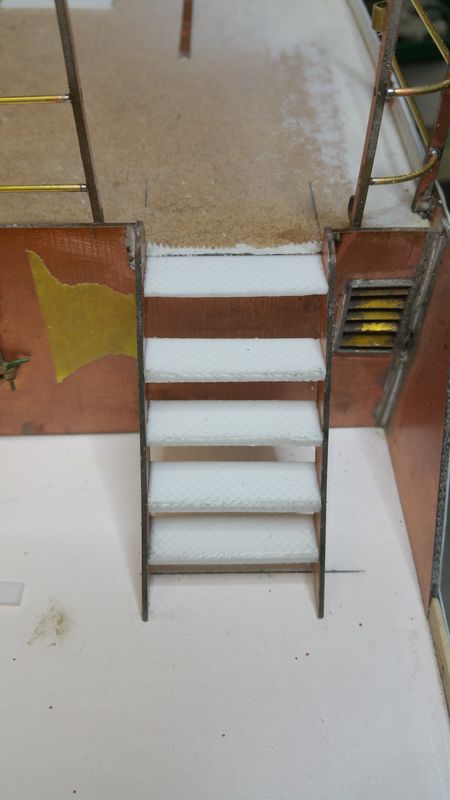

Alle Stufen sind drin.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel46

Zu den Stufen wäre zusagen, sie bestehen aus 1,6mm starken PS Riffelplatten.
Ich habe sie auf der Rückseite mit der Fräse geritzt und dann winklig umgebogen und mit Sek. Kleber stabilisiert.
Ist ne sch... aufwändige Arbeit, ging aber nicht anders.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel47

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel48

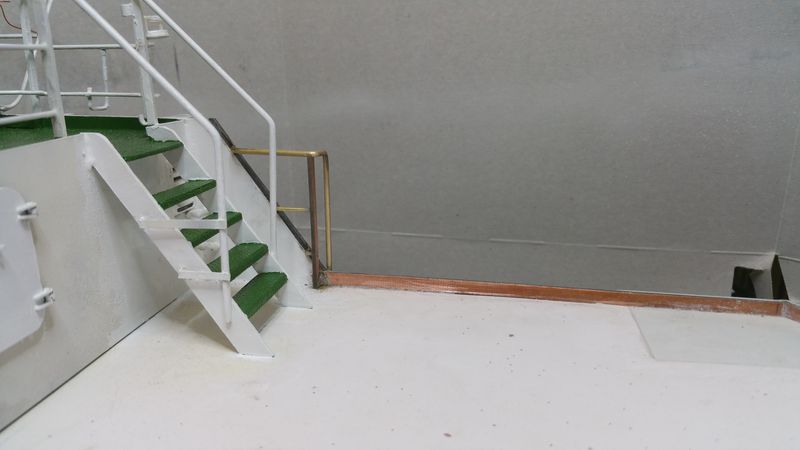

Es sieht auf den Bildern extrem schief und krumm aus, liegt aber an der Fotoperspektive, am Modell sieht es nicht so übel aus. Very Happy

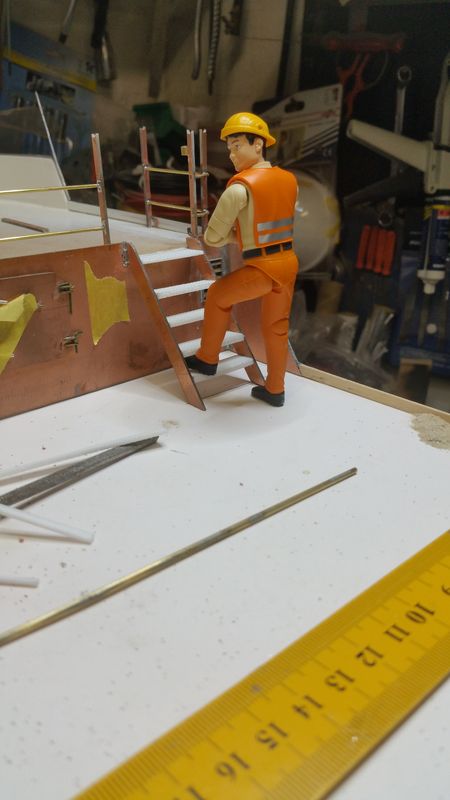

Ich bin ja nicht gehässig.... aber ich hätte ihm schon gewünscht das die Stufe bricht!!  Pfeffer

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel49

Anschließend habe ich noch diese Verkleidung gebaut,
dahinter liegen im Original Kabel die zu einem Aggregat führen.
Auch hier kamen PS Riffelplatten zum Einsatz, allerdings mit einem anderen Riffelmuster.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel50

Ein Blick über alles.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel51

Bis demnächst!! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p585-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mo 29 Feb 2016, 23:57

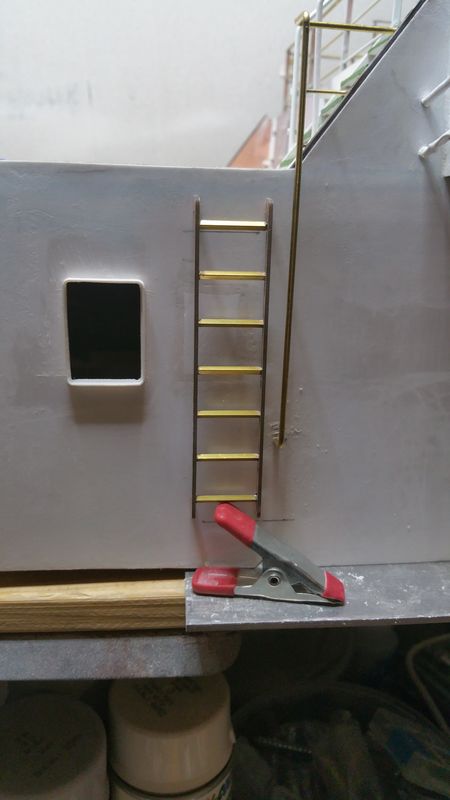

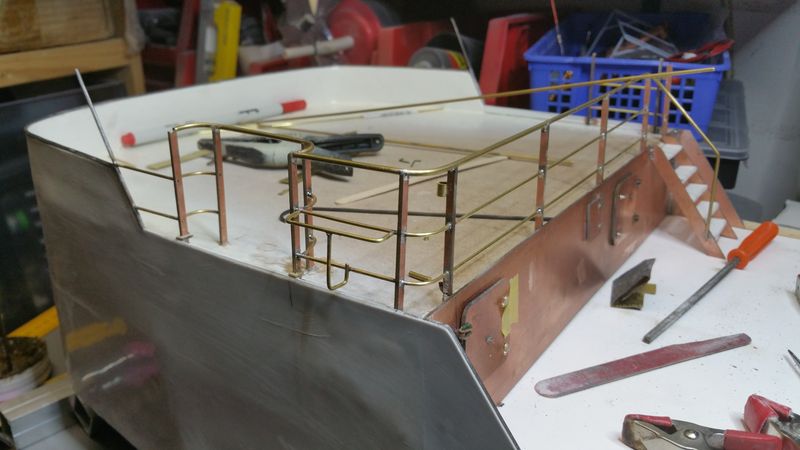

Ich habe mal wieder etwas Modellbau-Gold verarbeitet,
aber seht selbst. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel52

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel53

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel54

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel55

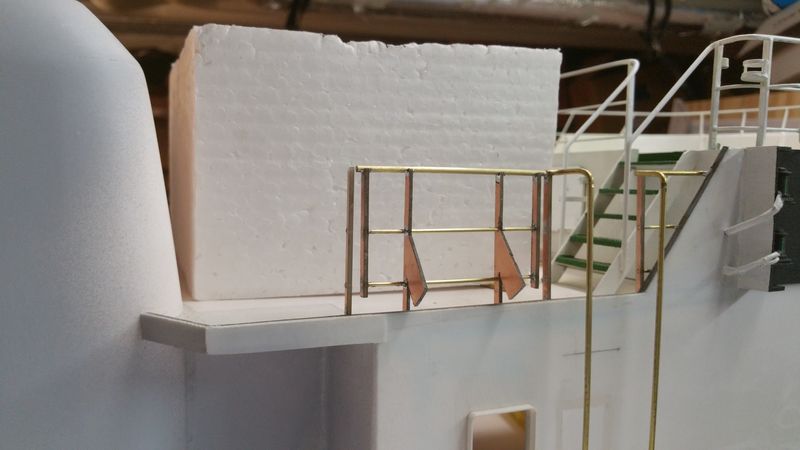

Im Moment bin ich an der Kippvorrichtung für die Rettungsinsel.
Das Gestell ist fertig, jetzt muß nur noch Rolling eyes  die Kippmechanik gebaut werden!

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel56

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel57

Bis demnächst! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p600-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mi 02 März 2016, 12:29

Nach dem Einsatz und der Verarbeitung einer gehörigen Portion "Hirnschmalz",
und der Fehlproduktion einiger Teile, bin ich dann doch zum Ziel gekommen. Very Happy

Aber der Reihe nach:

Als erstes mußten noch kleine Bleche an das Gestell gebaut werden,
diese seht ihr hier:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel58

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel59

So ungefähr soll es später mal aussehen:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel60

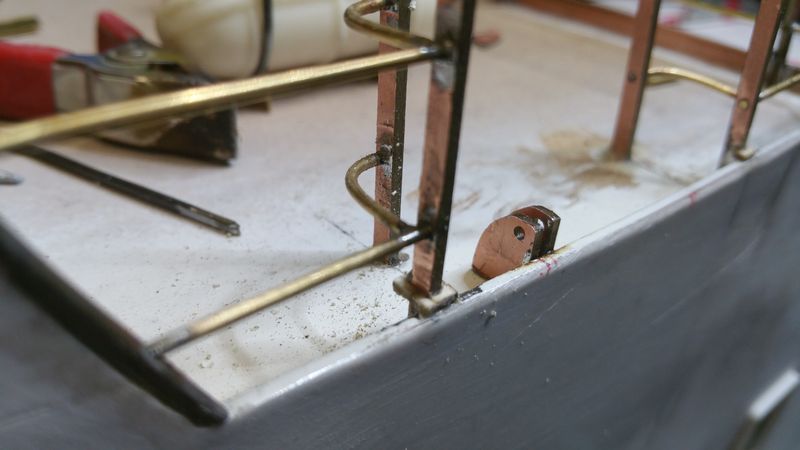

Nun habe ich mich diesen kleinen Teilen gewidmet, die auf dem Bild zu sehenden Teile sind das 3. Paar, die anderen sind
in der Tonne gelandet. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel61

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel62

Beim überprüfen mit dem Draht stellte ich fest, dass der rechte noch etwas schräg steht.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel63

Beide Halter sind nun so wie sie sein sollen.

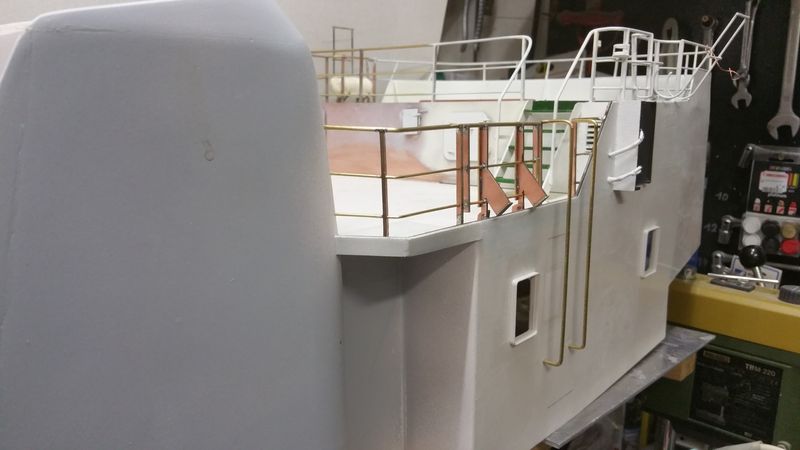

Nun mal eine Stellprobe:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel64

Das andere Halterpaar war nun nicht mehr schwer herzustellen, da ich ja die Maße wußte. Very Happy
Nach dem ich noch die Löcher im Gestell gesetzt hatte konnte es zur Anprobe gehen:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel65

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel66

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel67

Nun mußten nur noch die angelöteten Plättchen beschliffen werden damit das Gestell auch klappt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel68

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel69

Ich habe noch ein wenig weiter geschliffen, damit das Gestell noch weiter runter klappt,
das Ergebnis seht ihr in einem kleinen Video:



Das war es auch schon wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p600-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Sa 05 März 2016, 21:23

Weiter geht es auf der anderen Seite.

Streben gesetzt, Reeling eingezogen und Rettungsringhalter montiert.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel70

Auch für den Fall, dass sich die nun folgenden Bilder wiederholen, will ich sie euch trotzdem nicht vorenthalten.

Als erstes habe ich die beiden Haken gebogen,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel71

dann die Querstreben eingelötet,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel72

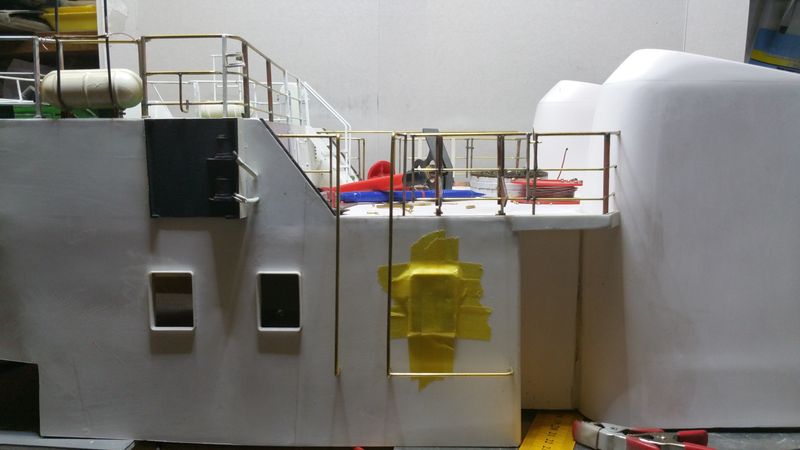

nun die "Füßchen" dran gebrutzelt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel73

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel74

Anschließend habe ich die Halterungen, gesägt, geschliffen, gebort und angelötet.
Die "Füßchen" wurden in Form geschliffen und bekamen auch ihre Löcher.

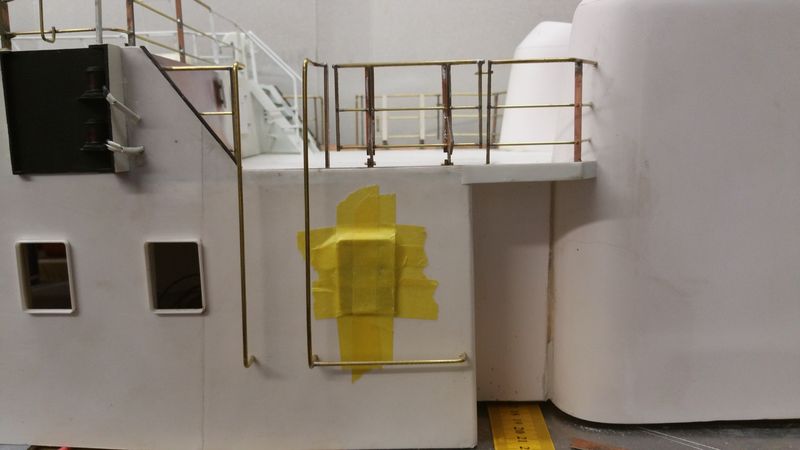

Und hier dann schon die Anprobe.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel75

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel76

Mit dem Ausklappwinkel bin ich noch nicht ganz zufrieden,
aber da werde ich nochmal ran gehen.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel77

Mal als kleine Anmerkung:
Wenn die Reeling fertig ist, werden die Kippmechaniken mit Riemen gesichert, wenn diese dann installiert sind,
werden sich die Kippmechaniken nie wieder bewegen.
Also werde ich alleine und ihr als Leser des Berichts wissen, dass die Vorrichtungen kippbar gebaut sind, dies aber nie tun werden! Wink

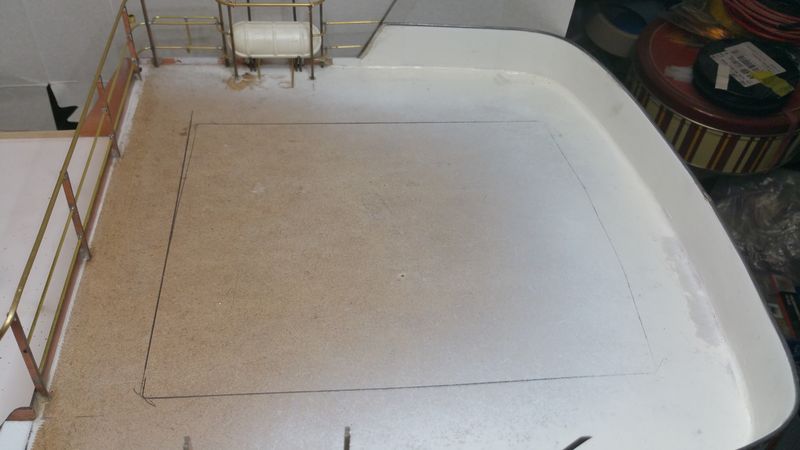

Da ich noch ein wenig Zeit hatte, habe ich mich mal wieder mit Anzeichnen beschäftigt,
das wird dann auch irgendwann ein Bestandteil dieses Berichts werden. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel78

Das war es mal wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p600-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Di 08 März 2016, 21:58

Kleines Update.

Der aufmerksame Leser meines Berichts weiß sicher warum ich da Linien aufs Deck gezeichnet habe. Wink
Entlang der Linien habe ich Leisten geklebt, um das Steuerhaus später zu fixieren.
Im Moment dienen die Leisten lediglich zum Positionieren des Steuerhauses.

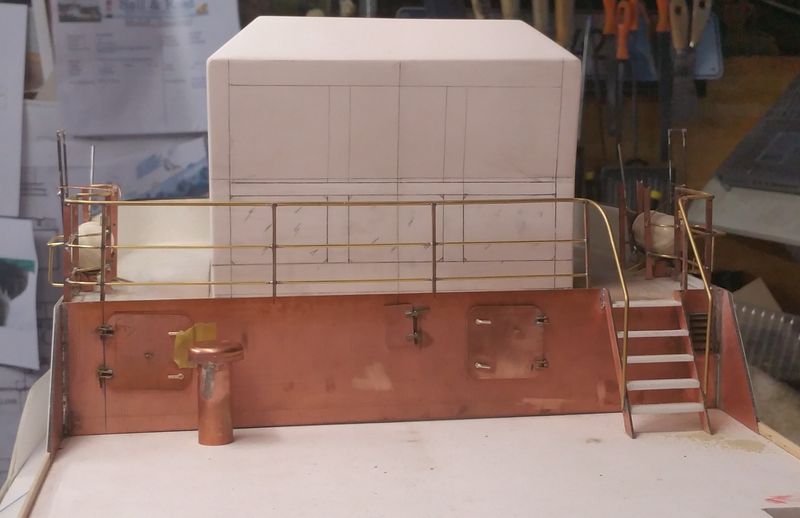

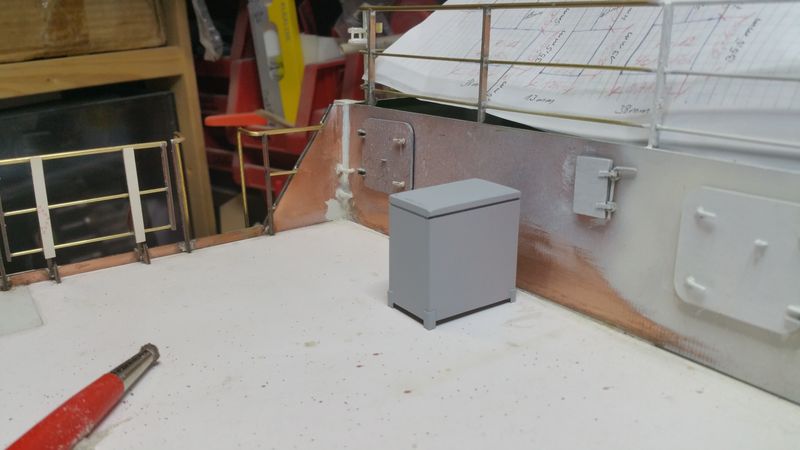

Hier 2 Bilder:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel79

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel80

Nun wurde es wieder klein, fummelig und heiß.
Die Schanzkleidstützen musten hergestellt werden.
Es werden 8 Stützen gebraucht, die jeweils aus 2 Teilen bestehen,
jede einzelne Stütze mußte separat vermessen und gebaut werden.

Hier die Erste.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel81

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel82

Die ersten vier Stützen sind fertig und lose in Position gestellt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel83

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel84

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel85

So und nun mal ......... ich nenne es mal hinter Kulissen gucken.
Ich will mal zeigen, dass auch bei mir mal was in die Hose geht. Embarassed
Die rot gerahmte Stütze, ist für die Tonne, ein klassischer Fall von, Material vor dem Löten nicht richtig gesäubert zu haben.
Also auch nach zig Lötungen, die ihr ja alle immer lobend berwertet, Embarassed passiert mir auch sowas mal! Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel86

Nach dem kleinen Rückschlag ging es aber wie gewohnt zuverlässig weiter,
so das jetzt alle Stützen fertig und lose positioniert sind.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel88

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel87

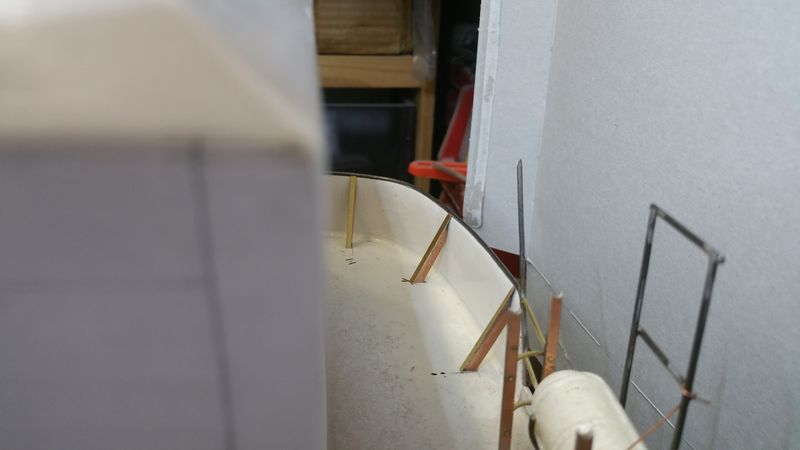

Steuerbord:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel91

Hier mal ein Vergleich.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel92

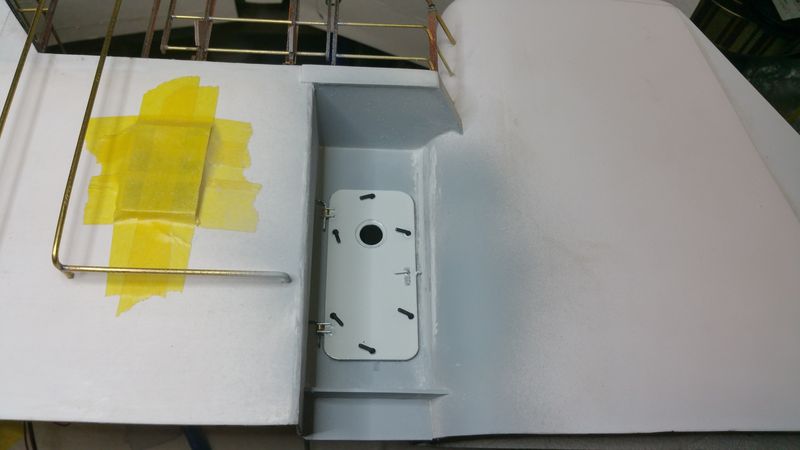

Vor dem Steuerhaus

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel89

Und der Vergleich.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel90

Das war es für dieses mal. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p630-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mi 09 März 2016, 21:31

Mini Update. Very Happy

Im letzten Update hatte ich die Schanzkleidstützen gezeigt,
und unser Steffan hatte schon richtig erkannt, dass die Abstände oder die Neigungen der Stützen,
dem Original nicht entsprechen.

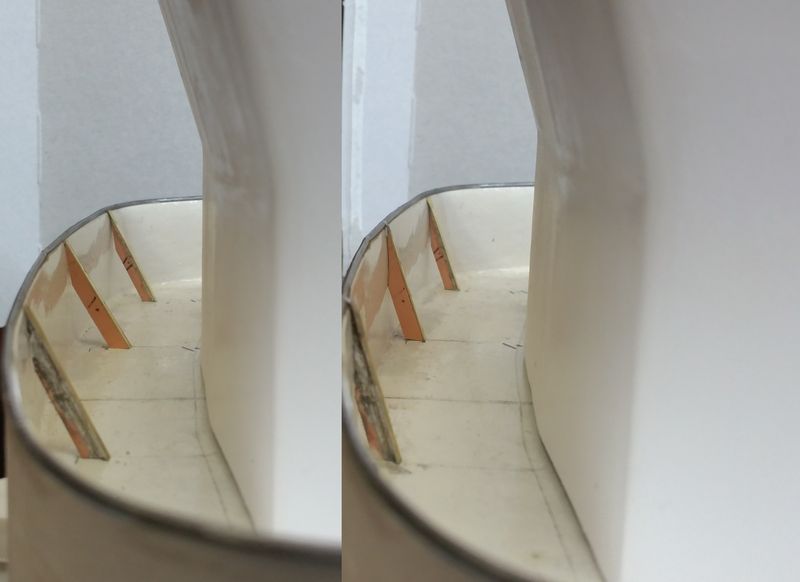

Diesen Umstand habe ich nun abgeholfen, wie man im folgenden Vergleichsbild sehen kann.
Links alt, rechts neu. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel93

Nun sind die Stützen fest verbaut und das Ganze sieht jetzt so aus.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel94

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel95

Das war es schon wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p630-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am So 13 März 2016, 19:20

Nachdem mein Messinglager endlich wieder aufgefüllt wurde,
konnte ich mich meinem Angstgegner stellen.

Die Reeling bzw. der Handlauf vor dem Steuerhaus.

Als erstes habe ich einen 2mm Messingstab zurecht gebogen,
und an den vorhandenen Stützen fest geklemmt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe103

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe102

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe104

Anschließend habe ich die die seitlichen Stützen zurecht geschnitten und verlötet.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe105

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe106

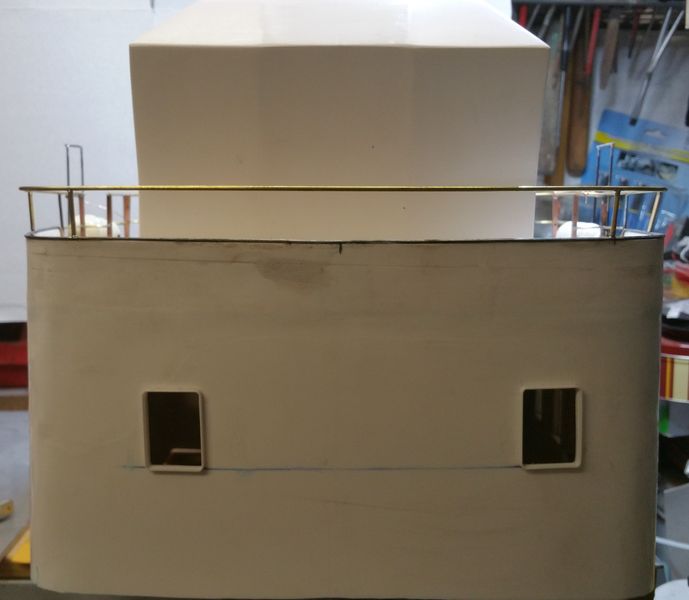

Nun ging es mit den Frontstützen weiter,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe107

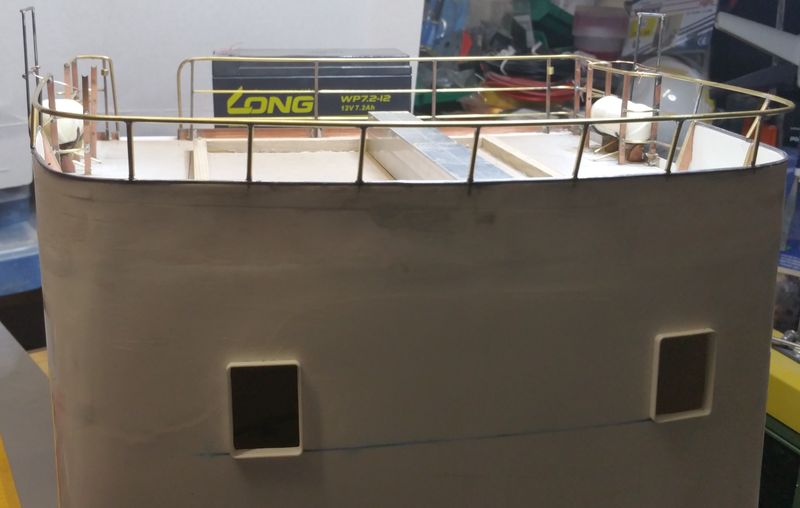

jede Stütze ist einzeln vermessen und zurecht geschliffen worden.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe108

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe109

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe110

Hier noch ein Überblick:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe111

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe112

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe113

Und nochmal mit Steuerhaus von vorn,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe114

und von hinten.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe115

Das war es mal wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p630-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mi 16 März 2016, 22:00

Es folgt wieder einmal etwas Detailarbeit.

Angefangen auf einem Stück Pappe mit dem Bleistift.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe116

Dann mit der Schere aus der Umgebung befreit.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe117

Und schon in 3D gebracht.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe118

Erste Stellprobe zur Höhenanpassung.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe119

Grundiert und Farbe druff. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe120

Anschließend kamen noch die Klappe und der Schraubbolzen hinzu.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe121

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe122

Eine andere Perspektive.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe123

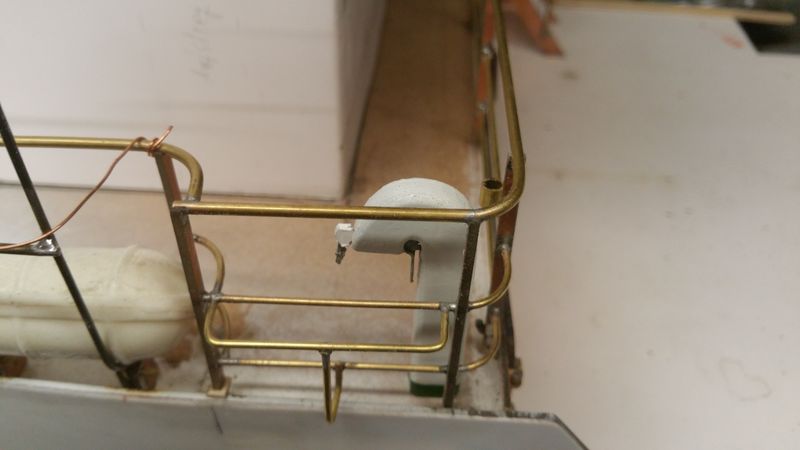

Ein wenig näher. Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe124

Ein Vergleichsbild, leider zusammen gepuzzlet aber ich habe leider keine Komplettaufnahme.  Rolling eyes

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe125

Das war es schon wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p650-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mo 21 März 2016, 22:17

Wie heißt es immer so schön
" wird es dem Esel zu bunt, geht er aufs Eis"
soll heißen, das ich ja obenrum eigentlich mit der Fertigung des zweiten Lüfters, fertig war.

Aber dann, ich schaute nochmal die Bilder durch und, ja und dann sah ich noch was.

Die oberen Rettungsringe (fehlen noch, kommen aber bald) haben noch sogenannte Blitzbojen,
diese lagern in Körben an einer Reelingstütze.

Nach ein wenig Biegen und Löten, waren sie fertig.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe127

An Backbord ist das Körbchen auch schon montiert.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe128

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe129

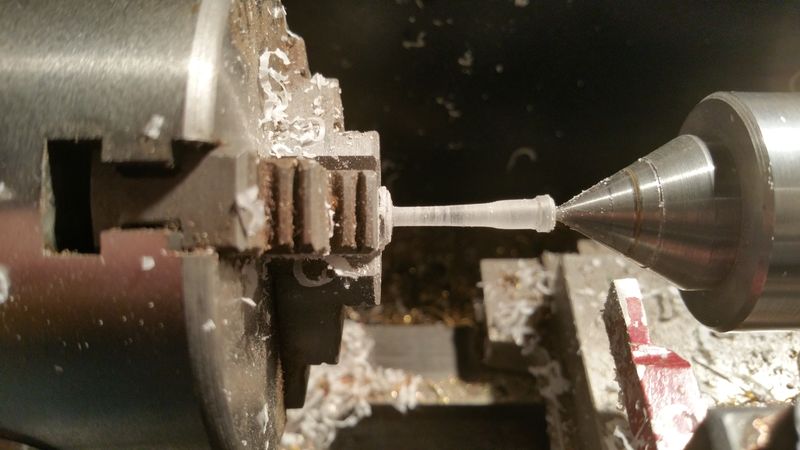

Nun mußten auch die Bojen hergestellt werden.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe130

Und gleich mal Grundierung drauf.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe131

Hier steckt schon die "nicht grundierte" Boje in ihrer Halterung.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe132

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe133

Und da ich gerade so schön in Schwung war,
habe ich hier an der Treppe noch schnell ein paar Haltebleche montiert.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe134

An diese Haltebleche kommt dieser Behälter, in dem befindet sich real ein Löschschlauch.
Der Behälter ist aus der "Resinschmiede" von Thorsten, an dieser Stelle nochmal meinen herzlichen Dank an dich! Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe138

Natürlich kommt auf den Behälter noch Farbe und die Kennzeichentafel. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe135

So sieht es im Original aus.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhe136

Das war es mal wieder!! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p650-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mo 28 März 2016, 22:29

Ich habe mich über das Wochenende mit der Montage des Backbord Kamins beschäftigt.
Da die Kamine ja als Fertigteile geliefert wurden müssen dies erstmal dem Deckverlauf angepasst werden.
Nachdem ich mit dieser Schleifarbeit durch war, sah es so aus.

Seitenansicht:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel10

Und von achtern gesehen:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel11

Nach dem der Kamin verklebt war habe ich mich dran gemacht und erstmal den Sülrand vom Deck verlängert.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel12

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel13

Für de Deckverlängerung habe ich mir eine Schablone aus Pappe zugeschnitten.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel14

Mit Hilfe dieser Schablone entstand nun das Decksteil aus PS.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel15

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel16

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel17

Anschließend habe ich die "Fassade" verkleidet und angepasst.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel22

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel21

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel20

Zum Vergleich hier eine Aufnahme von Steuerbord.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel19

Und ein Blick von achtern.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel18

Das war es wieder mal! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p675-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Do 31 März 2016, 22:01

Kleines Update.

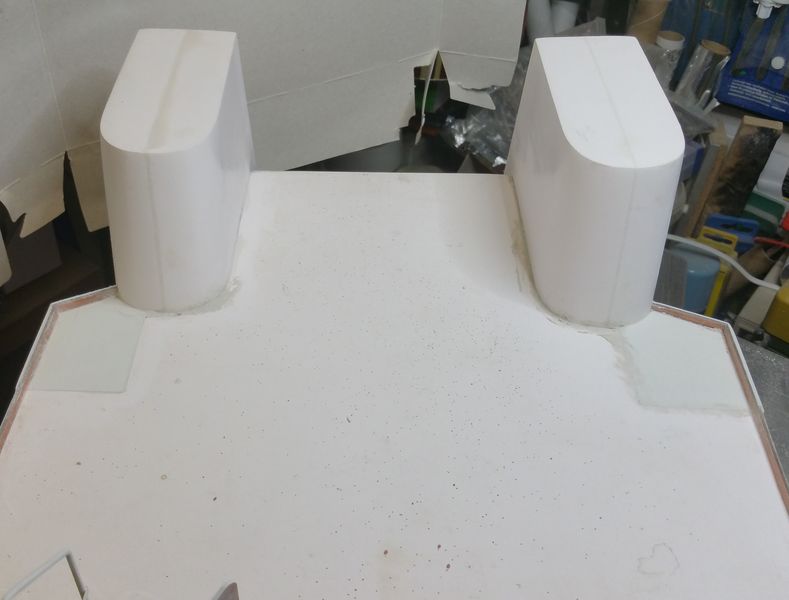

Der Steuerbord Kamin ist nun auch Teil des Aufbaus,
und die Verlängerung des Bootsdecks ist auch abgeschlossen.

Bilder:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel23

Backbord:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel24

Steuerbord:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel25

Von Achtern gesehen:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel27

Eine kleine Übersicht:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel28

Mit Steuerhaus:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel29

Und nochmal von schräg hinten:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel26

Das soll es für diesmal gewesen sein! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p675-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Sa 02 Apr 2016, 22:36

Da die Kamine nun fest am Aufbau sitzen,
kann es mit der Vervollständigung der Kamine weiter gehen.

Als erstes habe die Kappe aufgeklebt:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel30

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel31

Anschließend wollte ich die mitgelieferten Blenden anbringen.
Nachdem ich diese an ihrem Platz angehalten habe, mußte ich feststellen das mir das Material viel zu dick war.

Ich habe mal ein Vergleichsbild gemacht,
links das mitgelieferte Teil 2,9mm stark,
ich habe mich nun für eine PS Platte entschieden die nur 1,5mm stark ist.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel32

Mal provisorisch angehalten, zum Vergleich:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel33

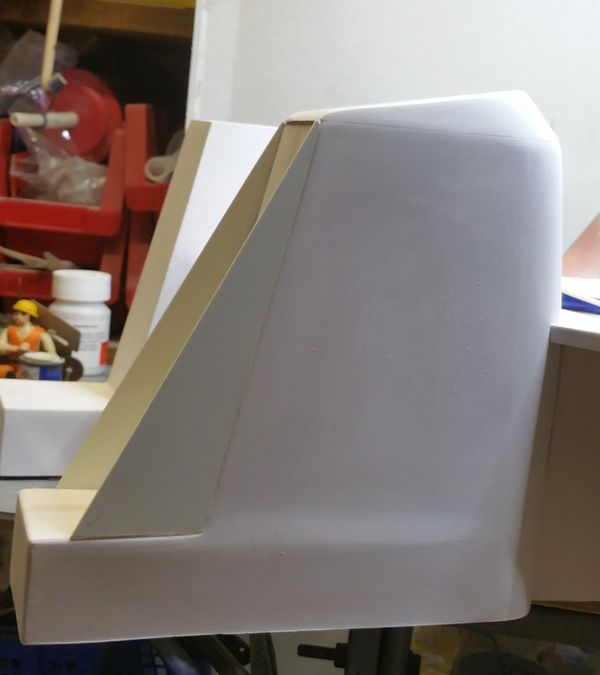

Und so sieht es nun aus mit den 1,5mm PS Blenden.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel34

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel35

Nun hieß es spachteln...

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel36

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel37

... und schleifen, mit diesem Ergebnis:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel40

Nun konnte ich die Kappe ausschneiden, und die Ränder mit den Blenden angleichen,
damit es eine Linie bildet:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel41

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel39

Zum Schluss habe ich Grundierung gesprüht. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel38

Und das war es wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p675-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Sa 16 Apr 2016, 00:26

Jaaaa, ich habe es geschafft!

Im vergangenden Jahr habe ich immer davon gesprochen,
wenn wir unser Vereinsanfahren 2016 am 10. April 2016 haben,
dann will ich die WILHELMINE das erste mal im Wasser haben und der "breiten" Öffentlichkeit vorstellen.

Ja und was soll ich sagen, Ziel erreicht! Very Happy

Und hier ein kleines Video.



Dank an Basti, der das Video gedreht hat, so konnte ich die Hände an den Knüppeln halten!  Freundschaft

Und nun kommt es:

Ich danke Egbert, der mit mir unermütlich an der Planung des Antriebes gesessen hat,
der die Antriebe letzlich auch gebaut und die ganze Haltemimik im inneren des Rumpfes umgesetz hat.

Ich danke Jürgen Hartwig von IMTH der mir telefonisch mit unermütlichem Rat zur Seite gestanden.

Auch ist das Video Mittel zum Zweck, um einigen Leuten (Modellbauer) im norden der Republik zu zeigen,
das alles funktioniert so wie Egbert und ich es geplant haben.

Und noch eine kleine Bodschaft an diese "Modellbauer", es ist nicht fair, wenn man keine Ahnung von der Materie hat,
diese als nicht funktionstüchtig zu bewerten, und einem hilfsbedürtigen Modellbauern irgendwelche Utopien einzureden,
um so noch Geld aus der Tasche zu ziehen.

Solche Leute braucht die Modellbauwelt nicht, sie schaden nur dem Ansehen der ernsthaften Modellbauer!


Das war es für dieses mal! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p675-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am So 17 Apr 2016, 20:03

Aufgrund der anstehenden Testfahrt, wollte ich nicht ohne nautische Beleuchtung aufs Wasser,
deswegen hatte ich im Vorfeld noch die Seitenbeleuchtung angebaut und verkabelt.

Hier ein paar Bilder:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel42

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel43

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel44

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel46

Hier ne kleine Fotomontage. Wink

Normalerweise leuchten nur die oberen Lampen,
die unteren sind als Ersatzeinrichtung gedacht.
Aber ich habe sie trotzdem zusammen verkabelt. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel45

Für die Testfahrt mußte auch mein Transportwagen etwas modifiziert,
der sieht nun so aus:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel47

Nun komme ich wieder zum aktuellen Bauzustand.

Die Reeling auf dem Bootsdeck hat auch so ihre Hinterlistigkeiten.

Als erstes habe hier meinen geliebten Draht angeklebt:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel48

Anschließend habe ich die erste Stütze gestellt und die Durchzüge eingelötet.
Der Handlauf, der auch senkrecht abfällt ist noch lose:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel49

Das sieht ja zwar ganz nett aus....... war aber für die Altmetallkiste.
Da ich beim biegen nicht den richtigen Abstand zur Bordwand berechnet hatte.  No

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel50

Also auf ein Neues:
Jetzt stimmt der Abstand:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel51

Die Leiter ist nur provisorisch an die Bordwand gestellt:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel52

Hier die andere Seite, vor dem ausrichten:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel53

Jetzt sind beide Seiten fest installiert.
An der Borwand sind die senkrechten Handläufe,
unten von innen mit M2 Muttern befestigt, vorher habe ich natürlich Gewinde auf die Handlaufenden geschnitten. Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel54

Das war es wieder, für dieses mal! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p700-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mi 20 Apr 2016, 09:38

Im letzten Bericht sprach ich die kleinen Hinterlistigkeiten der Reeling auf dem Bootsdeck an.
Hier die nächste kleine knifflige Angelegenheit.

Damals, also irgendwann zwischen 1982 und Heute,
hat man auf der WILHELMINE die Rettungsinseln vom Bootsdeck auf das Steuerdeck verlegt.
Beim Schwester-/ Bruderschiff HANS ist es Heute noch so das die Rettungsinseln vom Bootsdeck abgesetzt werden.
Nun hat man es sich beim Umbau relativ einfach gemacht, man hat einfach ein klappbares Reelingteil in den Zwischenraum gesetzt.
Über diesen kann nun das Rettungsboot ausgesetzt werden.

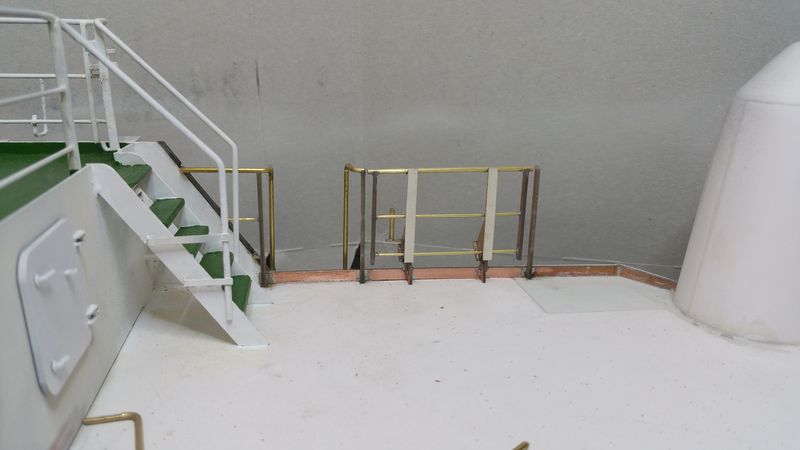

Nun war es an mir dieses Teilstück der Reeling nachzubauen.
Hier das Grundgerüst:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel55

Kleine Passprobe:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel56

Ein paar weitere Details angebrutzelt:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel57

Dann habe ich den Klappmechanismuß angebaut,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel58

nach dem Deckseitig noch "Rutschbretter" dran waren,
habe ich das ganze Konstrukt an Bord verlötet:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel59

Kleiner Vergleich mit dem Original:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel60

Andere Perspektive:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel61

Abgeklappt,

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel62

und vom Deck aus gesehen:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel63

Der Rest der Reeling war ein wenig fummelig, aber nicht unlösbar: Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel64

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel65

Hier habe ich noch den Sicherungsbolzen eingesetzt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel66

Das war es wieder, bis demnächst! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p700-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am So 24 Apr 2016, 23:37

Wir hatten heute Schaufahren im Verein.
Nachdem das Wetter uns anfänglich einen Strich durch die Veranstaltung machen wollte,
Schnee-Regen bei 5°C, zogen die Wolken dann doch weiter und die Sonne lugte durch die Wolken.

So konnten wir unsere Boote zu Wasser lassen und Basti hat wieder die Kamera auf meine Fahrtests gehalten.
Heute ging es im wesentlichen um die Steuerbarkeit der WILHELMINE.
In einer kurzen Sequenz kann man sogar erkennen das ich versucht habe das Boot auf zuschaukeln, eben wie beim Schlepperballett! Very Happy

So, nun viel Spaß beim gucken! Winker 2



Diskussion
https://www.der-lustige-modellbauer.com/t23396p700-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Fr 13 Mai 2016, 10:38

Es ging in letzter Zeit natürlich weiter,
das es sich nur um die Backbordreeling auf dem Bootsdeck drehte,
werde ich hier nur Bilder zeigen, denn die Kommentare und Bauweisen sind die gleichen wie auf der Steuerbord Seite. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel67

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel68

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel69

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel71

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel70

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel72

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel73

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel74

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel75

Damit sind die Reelingarbeiten vorerst abgeschlossen.

Nun konnte ich mich mal etwas anderem widmen. Very Happy
Ich nahm mir also mal wieder mein geliebtes Platinenmaterial,
und sägte, fräßte und lötete fröhlich vor mich hin. Very Happy

Und das kam dabei raus:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel76

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel77

Grundiert:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel78

Mit Frabe:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel79

Und beschriftet:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel81

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel80

Ja und das ist das Original,
bei mir fehlt nur noch der "Riegel" Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel82

Das war es mal wieder. Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p725-hafenschlepper-wilhelmine-120-diskussion
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Mo 16 Mai 2016, 21:45

Nachdem die Reeling oben fertig ist,
habe ich mich eine Etage tiefer an die Arbeit gemacht.
Zuerst kam die Stufe dran,
die ist wieder aus Riffel-Polystyrol, nur sieht man es so nicht. Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel84

Innenkante zum Kamin gespachtelt und alles grundiert:

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel85

Tür eingepasst, vermessen und...

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel86

... den Ausschnitt angezeichnet.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel87

Und nun kann man auch "rein gehen". Very Happy

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel88

Durch einen Gedankenanstoss von Eggi (Danke nochmal) habe ich die Scharnierteile die in die Bordwand kommen nochmal neu entworfen,
eingebaut, und die Tür provisorisch eingehängt.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel89

Die Tür läßt sich sehr gut öffnen und schließen.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel90

Tür wieder raus....

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel94

und die Nische grundiert.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel93

Nach dem auch der weiße Lack drauf war,
habe ich die Tür wieder eingehängt.
Natürlich hat die Tür inzwischen auch das Hinweisschild bekommen.

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel92

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel91

Und hier ein Blick aufs Original, zwar auf der anderen Seite,
aber die Türen unterscheiden sich nicht. Wink

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Wilhel19

Das war es wieder! Winker 2

Diskussion
https://www.der-lustige-modellbauer.com/t23396p725-hafenschlepper-wilhelmine-120-diskussion#bottom
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von John-H. am Di 17 Mai 2016, 22:59

John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Hafenschlepper WILHELMINE 1:20 BAUBERICHT - Seite 3 Empty Re: Hafenschlepper WILHELMINE 1:20 BAUBERICHT

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 3 von 4 Zurück  1, 2, 3, 4  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
