Hafenschlepper "WILHELMINE" 1:20

Seite 2 von 2 Zurück  1, 2

Nach unten

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 Empty Re: Hafenschlepper "WILHELMINE" 1:20

Beitrag von Nordlicht am Do 24 März 2016, 21:10

Hallo Modellbauer
Da ich ja ein abnehmbares Deck plane, soll auch die Inneninstallation abnehmbar bzw beweglich sein. Dafür habe ich mir an der Halterung für die Akkus eine Befestigung erstellt, wo ich das Installationsbrett für die Elektrik einlegen kann. Hier die Bilder dazu

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 08110
Auf diesem Bild erkennt man die Halterung an den Seiten, wo die Akkus eingelegt werden

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 08010
So liegt die Platte für die E-Installation in ihrer Auflage

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 08210
Unter der Platte liegen die Akkus. Da die Platte abnehmbar ist, kann ich die Akkus jederzeit herausnehmen

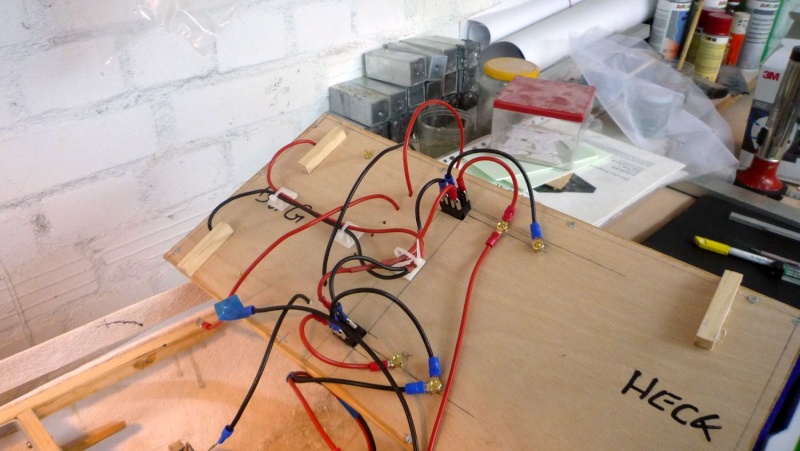

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 08310
Die Verkabelung sieht noch etwas wild aus, aber ich bin am sortieren

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 08410
Und so sieht es aus, wenn es fertig ist. Von links gesehen der Sicherungskasten, Ein-und Ausschalter zum Laden und für den Betrieb und die Ladebuchsen für die beiden Akkus. So bleibt mir noch Platz für weitere Teile, die auf die Installationsplatte kommen.
Diskussion
https://www.der-lustige-modellbauer.com/t23413p75-hafenschlepper-wilhelmine-120-diskussion#bottom
Nordlicht
Nordlicht
Superkleber
Superkleber


Nach oben Nach unten

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 Empty Re: Hafenschlepper "WILHELMINE" 1:20

Beitrag von Nordlicht am Mo 18 Jul 2016, 17:59

Hallo Modellbauer
Nach etwas längerer Zeit hier mal wieder ein Update meines Schleppers. Zunächst möchte ich hier meinen ausdrücklichen Dank an Eggi zum Ausdruck bringen, der in viel Fleissarbeit die Antriebe hergestellt und eingebaut hat. Danke auch an John, der alles toll koordiniert hat. Leider hat sich ein Malheur ereignet, was sich bis heute keiner erklären kann und woran auch keiner  etwas für kann.
Es mussten die Servos erneuert werden. Hier Bilder dazu

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 23810
Zunächst wurde eine neue Halteplatte für die Servos angefertigt( Danke an Mario), da die neuen Servos grösser sind

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 24010
Hier zu sehen, wie der Servo in der Halterung platziert ist

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 24310
Und hier ist alles in die vorhandene Halterung eingebaut

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 24510
da die Fahrregler nicht mehr an den alten Platz passten, musste ich sie hier einbauen.

Hafenschlepper "WILHELMINE" 1:20 - Seite 2 24610
Und so sieht das Ganze nun von oben aus. Was jetzt noch fehlt, ist die Verkabelung, die auch demnächst erfolgt.
Es geht hier also weiter
Diskussion
https://www.der-lustige-modellbauer.com/t23413p75-hafenschlepper-wilhelmine-120-diskussion#bottom
Nordlicht
Nordlicht
Superkleber
Superkleber


Nach oben Nach unten
