ISU-152 von Zvezda Empty ISU-152 von Zvezda

Beitrag von Trigger1984 am Mo 07 Apr 2014, 06:50

Winker Hello

Der Bau des Bedford ruht momentan ein wenig da ich an einem Gruppenbau zum Thema "Winter Warfare" auf der Plattform "Scalemates" teilnehme.

Dazu baue ich dieses ISU-152 von Zvezda mit Umbau zur fruehen Version (gegossene Wannenfront),
Einzelgliederkette von Trumpeter und Metallrohr von RB Models.
Aetzteile werden keine Verbaut, so viel ist es mir dann doch nicht wert...  Very Happy

Hier gehts zur Bausatzvorstellung:
https://www.der-lustige-modellbauer.com/t20600-isu-152-von-zvezda

Und losgelegt... ich begann mit einem Wasserbad um 6:00 morgens zur Korrektur des verzogenen Wannenbodens und wurde zurecht dafuer bestraft:

ISU-152 von Zvezda P1010529

Daraufhin widmete ich mich dann erstmal dem Aufbau und der Kanonenblende, ein impostantes Teil!

ISU-152 von Zvezda P1010532

Mit ABS-Kunststoff gelang mir mit viel Fluchen (der Kleber hielt nicht) der Aufbau einer Wanne:

ISU-152 von Zvezda P1010536

Die Kanonenblende erhilt mittels Spachtelmasse eine groebere Gussstruktur.
Die geschweisste Wannenfront wurde zu einer gegossenen umgebaut, dazu wurde ebenfalls Spachtel aufgetragen.
Nach ein wenig verschleifen sieht die Struktur schon recht gut aus:

ISU-152 von Zvezda P1010537

ISU-152 von Zvezda P1010538

An Front und Heck wurden Schutzbleche entfernt, dem Heck fielen dabei einige Schraubenkoepfe zum Opfer die erstetzt werden muessen:

ISU-152 von Zvezda P1010532

ISU-152 von Zvezda P1010540

Erste Gefechtsspuren wurden eingearbeitet:

ISU-152 von Zvezda P1010541

Einige der wenigen Details wurden angebracht und die Gussstruktur an Kanonenblende und Wannenfront wurde nochmal ueberschliffen.

ISU-152 von Zvezda P1010542

Dann begann das Elend mit der Einzelgliederkette... Das Ding nervt vielleicht...  Traurig 1
Eigentlich sollten die Kettenglieder mit kleinen Splinten zusammengeklickt werden.
Das wuerde auch funktionieren wenn nicht Formentoleranzen ihr Unwesen trieben und die Splinte immer wieder raus fallen wuerden.
Kurz um, jedes Kettenglied wird mit einem Bohrer nachgearbeitet und die Splinte werden eingeklebt.
Wenn man sparsam mit dem Kleber umgeht bleibt die Kette sogar noch groessten Teils flexibel und laesst sich um die Laufrollen legen:

ISU-152 von Zvezda P1010543

ISU-152 von Zvezda P1010544

Der Bau wird in der kommenden Woche abgeschlossen, dann wird lackiert, erst russisch gruen, dann Wintertarn.

Bis dahin!
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Mo 07 Apr 2014, 08:10

Huhu!

Ich wurde soeben darauf hin gewiesen dass ich möglicherweise gegen Wettbewerbsregeln verstoße da ich den Bau des ISU hier zeige.

Bitte beachtet: Ich nehme nicht am "Winter Warrior" Wettbewerb auf panzer-modell.de teil sondern am Gruppenbau "Winter warfare" zusammen mit 2 anderen Modellbauern.

Daher bitte kein Grund zur Sorge.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Eliminator am Mo 07 Apr 2014, 08:14

Moin Matthias,

sieht schon richtig gut aus was du hier zeigst. Bravo
Wenn das so weiter geht, wird das ein spitzen Modell!
Eliminator
Eliminator
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Mo 07 Apr 2014, 08:43

Moin Thomas, danke für den Kommentar.

Mal gucken, werde vermutlich einige "bauliche Mängel" mit Farbe kaschieren...  Very Happy

Kein schlechtes Modell, dieser Bausatz, einfach aber realitätsnah.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von ScaleWorker am Mo 07 Apr 2014, 15:49

Ein kleiner feiner Bausatz von Zvezda.
Und gehört auf des Bastlers Tisch Very Happy

Feine Arbeit bisher Matthias  Cool
Schon neugierig auf die Wintertarnung.
Am einfachsten mit Tamiya-Schminkset (und Realitätsnah).
Frag mich immer warum soviele mit der Kirche um´s Kreuz gehen um KALKFARBE darzustellen.
ScaleWorker
ScaleWorker
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Di 08 Apr 2014, 11:50

Hi Manfred, danke für das Lob.
Die Einzelgliederkette hat mich bisher Nerven gekostet aber jetzt habe ich sie im Griff. Ich fürchte ich wäre auch mit der Kirche ums Kreuz gegangen wenn du nix gesagt hättest, vermutlich mehrfach sogar.
Das Schminkset muss ich gleich mal googlen...

 Very Happy
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von ScaleWorker am Di 08 Apr 2014, 12:19

Alle Wege führen nach Rom.. zum Ziel.
Der Haken ist immer das man "seinen" Weg finden muss.

Einzelgliederketten. Wem sagst Du das.
Mit Schrecken denke ich da an die Trumpeterepoche wo diese Superdetailiert, zerlegt, beweglich sind.
Das bei Standmodell *DONG*

Und braucht man diese um Durchhang leicht darzustellen.. NÖ.. dann gibt´s Gummiketten Very Happy
ScaleWorker
ScaleWorker
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Werner001 am Di 08 Apr 2014, 23:10

Grüße nach Shanghai,

sieht sehr gut aus was du bislang gebaut hast. Ich bin sehr gespannt auf die Verwitterungen :-)

LG

Werner
Werner001
Werner001
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Mi 09 Apr 2014, 16:02

Ufff.... endlich.... die Ketten sind dran, neue Wanderschuhe statt der alten Gummistiefel!  Very Happy

Da die Wanne nicht ganz gerade ist gibt es leichte Unterschiede im Durchhang zwischen rechter und linker Seite aber wer sagt dass das beim Original immer alles so gleichmaessig war (*Fluchtweg such*):

ISU-152 von Zvezda P1010546

ISU-152 von Zvezda P1010545

Am kommenden Freitag werden dann die letzten Details angebracht, geg. kann am Samstag schon grundiert werden.
Im Grossen und Ganzen bin ich soweit schonmal zufrieden.

ISU-152 von Zvezda P1010547

Das Heck erhaelt noch ein Abschleppseil, das vom KV-1 um genau zu sein, dieses ist ja noch uebrig.

ISU-152 von Zvezda P1010548

Ersatzkettenglieder stammen noch von Trumpi, diese erhalten noch Befestigungen, sonst sehen die so "angeklebt" aus, was sie ja auch sind:

Pfeffer

ISU-152 von Zvezda P1010549

Soviel dazu, jetzt duerft ihr wieder...

Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am So 13 Apr 2014, 13:36

Hier ging es auch ein wenig weiter, die letzten Details wurden angebracht, die Ersatzkettenglieder von der Wannenfront an den Aufbau transferiert:

ISU-152 von Zvezda P1010550

ISU-152 von Zvezda P1010551

ISU-152 von Zvezda P1010552

Dann ging es weiter mit Farbe, hierzu verwendete ich zunaechst die Grundierung und den dunkelsten Farbton aus dem Vallejo 4BO Russian Green set:

ISU-152 von Zvezda P1010553

ISU-152 von Zvezda P1010554

Leider musste ich feststellen dass mein Kompressor sich wohl irgend was einfangen hat, der wird es wohl nicht mehr lange machen. Riecht auch ein wenig streng nach einigen Minuten, denke da ist bald ein neuer faellig. Hoffe er haelt noch durch bis dieses Modell fertig ist.

Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von JosebaGasteiz am So 13 Apr 2014, 14:40

Herzlichen Glückwunsch!

Eine sehr feine Arbeit, Ich mag die ISU!
JosebaGasteiz
JosebaGasteiz
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Werner001 am So 13 Apr 2014, 14:58

Dem kann ich mich nur anschließen.....sehr schön geworden und absolut sauber lackiert. Eine Frage: Wie bemalst du die Ketten? Am Fahrzeug oder demontierst du sie?

LG

Werner
Werner001
Werner001
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am So 13 Apr 2014, 16:10

Danke Jose und Werner.

Die Ketten werden am Fahrzeug mit Pinsel bemalt und gealtert.
Hab ich so beim KV-1 teilweise auch gemacht und geht ganz gut.

Aber, beim naechsten Modell mit Einzelgliederkette wird diese dann separat bearbeitet. Am Fahrzeug ist zwar auch moeglich aber
umstaendlicher.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Mo 14 Apr 2014, 14:38

Heute gab es nochmal 2 Lackiergaenge. Zunaechst betonte ich die Ecken und tiefen Stellen des Modells mit sehr dunklem Gruen. Danach wurden die erhabenen Flaechen mit hellem gruen betont.
Danach verduennte ich das helle gruen und nebelte noch einmal komplett ueber das Modell um die dunklen Flaechen etwas zu brechen.

ISU-152 von Zvezda P1010555

ISU-152 von Zvezda P1010556

ISU-152 von Zvezda P1010557

Nun gilt es zu ueberlegen wie ich als naechstes weiter mache. Vermutlich mit einem leichten Ueberzug mit Vallejo HEMP. Danach Klarlack und ein Washing mit Vallejo's Green Wash und danach noch irgend wie schwarz-braunes Washing und dann mal gucken wie ich die Wintertarnung mache....

 Embarassed Seh ich etwa unstrukturiert aus??  Very Happy
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Sa 19 Apr 2014, 05:59

Mahlzeit....

Es ist vollbracht: Meine erste Wintertarnung an einem Modell!  Hüpfeding

ISU-152 von Zvezda P1010558

Arbeitsschritte:
1. Nachdem die gruene Grundfarbe und ein Uberzug aus Mattlack durchgetrocknet war, griff ich zum Haarspray und legte mir 3 Farbtoene bereit:
- Weiss
- US interior yellow
- German grey

ISU-152 von Zvezda P1010610

2. Ich trug das Haarspray mit der Airbrush auf und lies es gut durchtrocknen (ueber Nacht). Heute morgen dann nochmal eine Schicht die etwa 1 Stunde trocknete.
3. Danach bekam das Modell einen leichten, wolkigen Uberzug mit weisser Farbe.
4. Dem Weiss gab ich etwas grau und gelb hinzu und setze leichte Akzente, immer in der Mitte der weissen Wolken.
5. Ich hab noch etwas mehr gelb hinzu und akzentuierte ein weiteres mal.
6. Reinung der Airbrush, bereitstellen von warmem Wasser und einem alten Borstenpinsel sowie einem alten Haarpinsel und ein paar Papiertaschentuecher.
7. Ich begann langsam mit dem in Wasser getraenkten Borstenpinsel die weisse Farbe an eingen Stellen abzurubbeln. Papiertaschentuecher halfen zusaetzlich mit.
8. Nachdem dieser Schritte beendet und alles griffest angetrocknet war, mischte ich etwas weiss mit ein wenig gelb und malte die groessten Flaechen nochmal etwas trocken. Ebenso auch die Laufrollen.

Das Ergebnis ist eine mehrschichtige Wintertarnung welche an einigen Stellen komplett, an anderen nur teilweise abgegriffen wirkt. Das Trockenmalen sorgte fuer eine leichte Pinselstrich-Struktur und brach die grau-weissen Flaechen ein wenig.

Dafuer dass es meine erste Wintertarnung ist, bin ich sehr zufrieden. Aber seht selbst und Kritik ist willkommen.

ISU-152 von Zvezda P1010559

ISU-152 von Zvezda P1010560

ISU-152 von Zvezda P1010561

ISU-152 von Zvezda P1010611

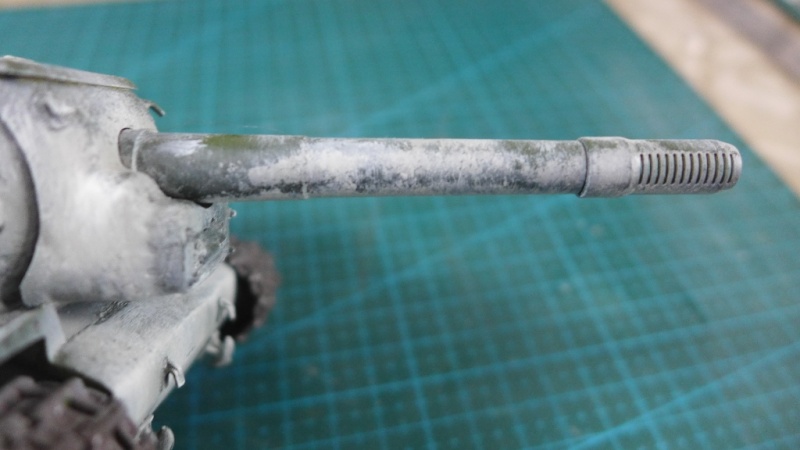

Hier mal ein paar Makroaufnahmen:

ISU-152 von Zvezda P1010612

ISU-152 von Zvezda P1010613

ISU-152 von Zvezda P1010614

ISU-152 von Zvezda P1010615

Vermutlich werde ich nochmal trockenmalen muessen da mir auffaellt, dass die Farbe nachdunkelt und das Grau zu sehr durch kommt.
Als naechstes folgen die weiteren Alterungsschritte und auch die Ketten wollen noch bearbeitet werden.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Gast am Sa 19 Apr 2014, 11:45

Hallo Matthias,

kaum zu glauben, dass das Deine erste Wintertarnung ist, das sieht wirklich richtig gut aus!  Cool
avatar
Gast
Gast


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von eydumpfbacke am Sa 19 Apr 2014, 12:01

Hallo Matthias,

gefällt mir, dein SU  Cool Bravo

Denk bitte daran, dass die Kette noch entsprechende Nutzungsspuren braucht  Wink
eydumpfbacke
eydumpfbacke
Alleskleber
Alleskleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Sa 19 Apr 2014, 12:19

Huhu ihr beiden, danke für euer Lob.

Es ist tatsächlich mein erster Versuch eine Wintertarnung darzustellen bzw. mein erster Haarspray-Einsatz an einem Modell.

Die Ketten sind nur grundiert, die weitere Bemalung und Alterung folgt noch. Dann muss noch Dreck nachgebildet werden, mal gucken wie ich das mache. Nebenan ist eine Baustelle, vielleicht zweige ich da ein wenig Sand ab...

 Pfeffer
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von eydumpfbacke am Sa 19 Apr 2014, 12:38

Cool
eydumpfbacke
eydumpfbacke
Alleskleber
Alleskleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von ScaleWorker am So 20 Apr 2014, 11:04

Kompliment. Toll gemacht !  Zehn
Sieht wunderbar, sackstark aus !

ScaleWorker
ScaleWorker
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Sa 26 Apr 2014, 07:25

Guten Mittag!

ISU-152 hat den ersten Einsatz hinter sich, es war mieses Wetter und der Schlamm ist noch frisch...  Very Happy
Die Bilder sind ein wenig hell, real ist das ganze etwas dunkler.

ISU-152 von Zvezda P1010624

ISU-152 von Zvezda P1010625

ISU-152 von Zvezda P1010617

ISU-152 von Zvezda P1010621

Ich wollte bewusst einen hohen Verschmutzungsgrad darstellen, irgendwann gibt es ein Diorama zu diesem Modell.

Der Schlamm erhielt eine leichte Struktur durch Pigmente, danach wurden verschiedene Brauntoene gemischt und duenn mit der Airbrush aufgetragen.

ISU-152 von Zvezda P1010620

ISU-152 von Zvezda P1010627

Das Modell ist noch nicht fertig, die Ketten muessen noch behandelt werden, einige Feinarbeiten fehlen. Naechstes Wochenende sollte es dann soweit sein.

Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von JosebaGasteiz am Sa 26 Apr 2014, 10:39



Hallo Matias

Ihre Isu war perfekt.

Herzlichen Glückwunsch!  Großer Meister












JosebaGasteiz
JosebaGasteiz
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Sa 26 Apr 2014, 14:07

Danke Jose. Es ist noch nicht fertig. Nächstes Wochenende wird alles erledigt.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von ScaleWorker am Mo 28 Apr 2014, 15:04

Immer wieder Baff beim Anblick des Kunstwerkes.
Das motiviert auch mal an WINTER und dessen Tarnung zu denken Very Happy
Grummel.. ein "Opfer" hierfür suchen muss  scratch

Da ich eine Glatze habe gibt es aber dann keinen Haarspray nur KALKFARBE Very Happy
(Kalk ist im Gehirn massenhaft vorhanden)
ScaleWorker
ScaleWorker
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Trigger1984 am Di 29 Apr 2014, 02:21

Hallo Manfred, immer wieder happy über ein Lob von dir.
Meine neueste Lieblingsschmutzfarbe ist Vallejo HEMP, kam hier zum Einsatz und kommt dir sicher bekannt vor.  Very Happy

Was ich auch noch anwenden werde ist das von dir empfohlene Tamiya Schminkdoserl 87079, das beinhaltet den Farbton "mud" und wir den endgültigen Schlamm am Fahrzeug darstellen. Kommt aber erst wenn alles soweit fertig ist dass ich das Modell danach nicht mehr bewegen muss.
Trigger1984
Trigger1984
Superkleber
Superkleber


Nach oben Nach unten

ISU-152 von Zvezda Empty Re: ISU-152 von Zvezda

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
