Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Mo 02 März 2015, 18:11

Dank dir, Michael Freundschaft Very Happy
Darwins Beagle
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am Mo 02 März 2015, 18:36

Hallo Christian, kleinere Macken kannst du mit Feinspachel bearbeiten;
hat einen Riesenvorteil: er stinkt nicht so !!!! sunny
Ansonsten hat sich deine Schleiferei gelohnt, es wird zusehends ein U-Boot
Wolfgang
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Di 03 März 2015, 13:34

Hallo Wolfgang,

meinst du den KFZ-Feinspachtel?  Stinkt der wirklich weniger als der normale KFZ 2K-Spachtel?

Hast du ein Beispiel?
Darwins Beagle
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Der Rentner am Di 03 März 2015, 13:37

Dann mal noch viel Spass bei den Feinheiten....... Cool
Der Rentner
Der Rentner
Allesleser
Allesleser


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von ClydeBarow am Di 03 März 2015, 13:39

Ich benutz die hier aus dem Baumarkt.
Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 20150210
ClydeBarow
ClydeBarow
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am Mi 04 März 2015, 18:07

Für die gröberen Sachen habe ich denselben wie Ralf,
für die "kleinen" benutze ich Molto-Feinspachtel.
Dies ist eine 1-K Spachtelmasse und soll ebenfalls wasserfest sein.
Letzteres kann mir aber egal sein, da ich sowieso noch laminiere.
Wolfgang
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am So 08 März 2015, 13:52

Hallo Leute,

danke für den Hinweis mit dem Feinspachtel. damit habe ich auch gearbeitet.

Gestern kamen die fehlenden Teile zur Komplettierung des Bugteils. Der Einbau ging leicht von der Hand und stellte keine große Herausforderung dar. Die Alurohre musste ich, aufgrund des Einbaus der Torpedosektion, ein wenig kürzen. Mit einer Metallsäge war dies schnell geschehen.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0964

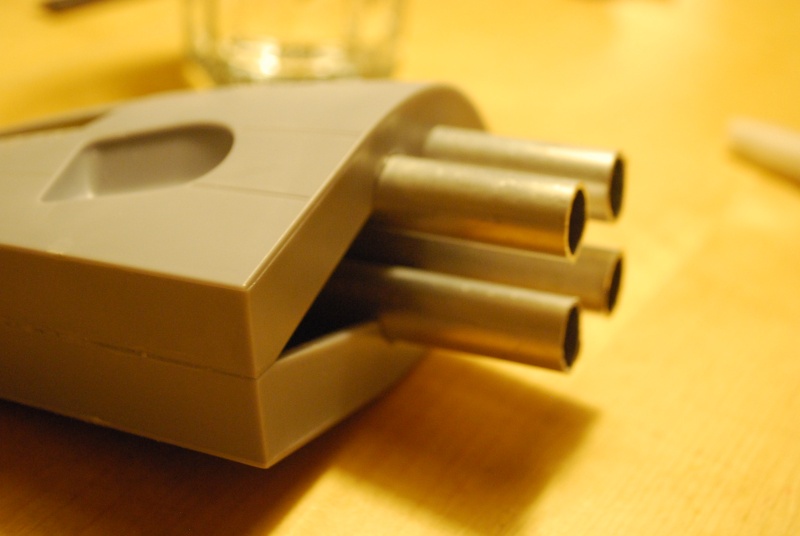

Die Rohre passten einwandfrei in die Löcher und wurden mit Sekundenkleber befestigt.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0965

Beide Bugteile wurden mittels Revell Plastikkleber verschweißt. Auf diesem Bild kann man auch gute die Netzsäge erkennen. Allerdings war der Stabilisierungsstreifen etwas zu breit. Ich habe ihn etwas tiefer gesetzt.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0966

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0967

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0968

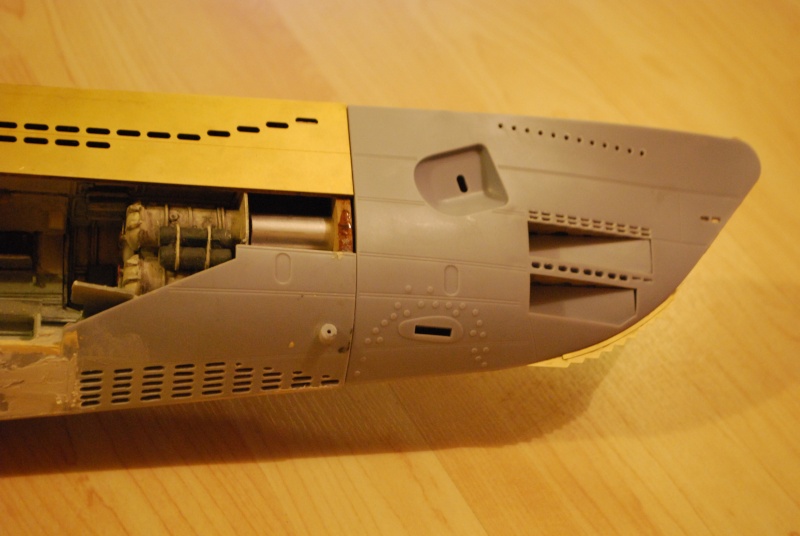

Nachdem alles getrocknet war, kam die erste Passprobe. Es passte. Allerdings an der einen Seite mehr als an der anderen. Steuerbord schloss das Bugteil bündig ab, an Backbord habe ich die MDF-Platte mit den Flutschlitzen einen mm weiter gen Heck angeklebt und schwubst, klafft dort eine kleine Lücke. Die kann man zwar zuspachteln, doch für all diejenigen, die noch nicht soweit sein sollten sei gesagt, achtet darauf, dass die Platten, wie in der Bauanleitung erwähnt, ein wenig überstehen. Das hat schon seine Richtigkeit.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0969

Auf den folgenden Bildern sieht man die Bereiche, welche mit Feinspachtel bearbeitet wurden. Vor allem die Übergänge von Holz zu Kunststoff hatten es nötig.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0970

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0971

Zum Abschluss wurde das Bugteil endgültig mittels 2K-Harz an das Boot geklebt. Das Boot ist mittelerweile echt riesig und passt kaum aufs Bild. Länger wird es jetzt aber nicht mehr....nur höher. Ich habe auch von Innen ordentlich Harz auf die Rohre gemacht, damit sich dort nix mehr lösen kann.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0972

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0973

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0974

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0975

Jetzt geht es weiter mit schleifen und spachteln. Genießt den Frühling und AHOI Kaffeetrinker










Darwins Beagle
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Der Rentner am So 08 März 2015, 14:27

Na dann werd ich mal schaun wie meine Teile passen.......... Pfeffer
weiterhin viel Spass beim schleifen....... Roofl
Der Rentner
Der Rentner
Allesleser
Allesleser


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Wolfgang am So 08 März 2015, 14:32

Hallo Christain,
du hast mit deiner hervorragenden Arbeit ja ein Riesenschritt nach vorne gemacht.  Cool
Was die Verstärkungen der Netzsäge angeht, so haben diese bei mir einwandfrei gepasst.
Da die Rundung zu einer Seite etwas stärker ausfällt, könnte es sein, dass du verkehrt angepasst hast.
Das Ganze fällt jedoch nicht ins Gewicht.
Wolfgang
Wolfgang
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von providereMS62 am Di 10 März 2015, 11:00

Hallo Christian,

schöne Fortschritte!

@ Wolfgang: Die Netzsäge scheint aber richtig angepasst zu sein.
providereMS62
providereMS62
Superkleber
Superkleber


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Sa 14 März 2015, 14:14

Hallo Reinhard, Wolfgang und Michael,

vielen Dank für eure Beiträge. Ich denke, die Netzsäge ist richtig herum eingebuat. Es passt jedenfalls passabel.

Bei mir ging es ein wenig weiter. Nachdem das Bugteil angebracht war galt es, die verbliebenen Lücken mit Holzleisten zu verschließen. Auf dem folgenden Bild kann man sehr gt die Evolution zwischen unbearbeiteter bis zur gespachtelten und geschliffenen Beplankung erkennen:

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0976

Auch auf der Seite der offenen Torpedosektion wurde das letzte Stück geschlossen.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0977

Hier schon geschliffen:

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0978

Zudem wurden endlich die Verstärkungen der Cutaway Sektionen entfernt. Der Boden in der kommandozentrale wurde eingeklebt und mittels Schraubzwingen fixiert:

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0979

Schließlich gabe es wieder einen wegweisenden Moment. Die Montage der abnehmbaren Deckkonstruktion. Diese wurde mit ordentlich Weißleim versehen. Außerdem benetzte ich das Ende jeder Holzleiste der Wassereinlässe mit langsam trocknendem Leim. Das Boot wurde anschließend auf den Kopf gestellt. Um mehr Druck auszuüben, legte ich zwei Brettchen unter und beschwerte alles mit einem Stul und 10 gefüllten Tetrapacks. Danach ließ ich das ensemble gut durchtrocknen:

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0980

Am nächsten Tag sahen die Verbindungsstellen so aus. Alles passte gut. Nur auf einer Seite muss ich ein wenig spachtel. Ansonsten schließt alles bündig ab.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0981

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0982

Da es bei den Wassereinlässen hin und wieder nicht zum kompletten Kontakt mit dem Rumpf kam, trug ich an einigen Holzleisten mittels eines Zahnstochers erneut Holzleim zwischen die kleinen Spalten auf. Dadurch erhoffe ich mir, dass bei der späteren Lackierung alles miteinander verbunden sein wird. Der Spritzspachtel tut den Rest.

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0983

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0984

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Dsc_0985

Bis bald und AHOI Kaffeetrinker




Darwins Beagle
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von providereMS62 am So 15 März 2015, 17:27

Wieder einmal eine tolle Arbeits- und Vorgehensweise!
providereMS62
providereMS62
Superkleber
Superkleber


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Nordlicht am Di 05 Mai 2015, 13:27

Hallo Christian
Du hast doch seiner Zeit mal ein Umrüstkit für das U-Boot gekauft. Dazu meine Frage....gibt es die Firma noch und kann die noch liefern?
Nordlicht
Nordlicht
Superkleber
Superkleber


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Darwins Beagle am Di 05 Mai 2015, 20:17

Hallo Wolfgang,

ich vermute schon das die Firma noch existiert und es das Umrüstkit noch zu kaufen gibt. Allerdings scheinen gerade die abgeänderten Kielteile und modifizierten Spanten nicht lieferbar zu sein. Schau mal hier:

Code:
http://shop-test.marinemodellwerft.de/index.php?cat=c91_Typ-VII-C-Umruestteile-zur-U96-Hachette---Amati-deutsch--U-Boot--U-Boot--Typ--VII--VII-C--1-48--U96--U-96--Das-Boot--Modell--Modellbau.html&XTCsid=5175afe03cecedcfcca7308194faa99c

Hoffe, ich konnte helfen.
Darwins Beagle
Darwins Beagle
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Darwins Beagle´s U 96 von Hachette/Amati - Seite 7 Empty Re: Darwins Beagle´s U 96 von Hachette/Amati

Beitrag von Sir Rainer am Di 05 Mai 2015, 20:17

Hallo

Ich bin zwar nicht Christian, aber die Firma gibt es noch. Es ist marinemodellwerft.de

Gruß Rainer
