Henschel 6J1 Kipper

Nach unten

Henschel 6J1  Kipper Empty Henschel 6J1 Kipper

Beitrag von Seilbagger am Fr 17 Mai 2013, 18:31

Hallo zusammen,

einer der Lkw ist in weit fortgeschrittenem Bauzustand, es fehlen eigentlich nur noch die Scheiben, Nummernschilder und Kleinigkeiten. Also noch nicht fertig.

Das Vorbild wurde ab 1935 gebaut und einige waren auch noch in den 50er Jahren im Einsatz.

Verwendet habe ich hier Vorder- und Hinterachse aus der Robbe Cargo Serie, der Rest ist wieder komplett selbst hergestellt.


Der hier noch eingebaute Navy-Motor flog später wieder raus, da er einmal zu schnell war und zum anderen zu Platz benötigte.
Henschel 6J1  Kipper 6j1002bhkx9ol81g

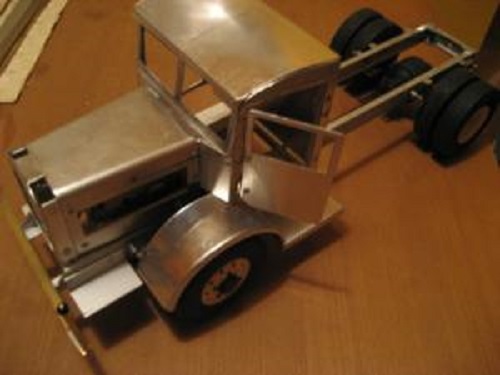

Das Fahrerhaus ist aus Alu-Blechen erstellt, allerdings zählt das auch eher zu meiner Frühphase, heute würde ich das so nicht mehr machen

Henschel 6J1  Kipper 6j1004j2n69z8ui4

Henschel 6J1  Kipper 6j1014oj106setnc

Henschel 6J1  Kipper 6j100914r5z6lum0

Henschel 6J1  Kipper 6j1017o4n7b318ud

Henschel 6J1  Kipper 6j1024wihtpsrzc0


Kipperbrücken baue ich seit jeher immer in der gleichen Methode:

Aus Aluprofilen wird ein Rahmen erstellt, das Bodenblech besteht aus einer 1mm Aluplatte. Für die Bordwände nehme ich immer 3mm Sperrholz. Um die äußere Bretterstruktur darzustellen, werden die Sperrholzplatten über eine Tischkreissäge mit Parallelführung gezogen und dabei ca. 1mm eingeritzt. Der Rahmen der Bordwände besteht immer aus 4mm Messing U-Schiene, die an den Ecken verlötet wird. Zur Darstellung der damals verwendeten Schlossschrauben werden 1mm Löcher gebohrt und Nietnägel eingelötet.

Henschel 6J1  Kipper 6j1051dqblgw6x8f

Außen kommen dann noch Scharniereisen dran und innen wird als Schutz Blech eingelötet

Henschel 6J1  Kipper 6j1070kmt5za7i9b

Bei den Scharnieren zum Abklappen der Bordwände mache ich es mir immer relativ einfach: Ich nehme dazu ganz normale Splinte, diese werden etwas aufgebogen, im Bereich der Öse wird ein 2,1mm Bohrer durchgesteckt und danach wird der Splint im Schraubstock wieder zusammengedrückt. Das Ergebnis sind korrekt runde Ösen. Ein Teil der Ösen wird in den äußeren Rahmen der Ladefläche eingeklebt, der andere Teil von unten in die U-Schiene der Bordwand eingelötet. Verbunden wird das so entstandene Langscharnier mit einer 2mm Stahlwelle (oder 2mm Schweissdraht). Schließt dicht und sauber und ist auch stabil, was ja bei einem Funktionsmodell auch bedacht werden muss. Bei den Vorbildern sah das auch so ähnlich aus mit der Welle und damit kann ich gut leben.

Henschel 6J1  Kipper 6j1064mcw6hfy2ub

Henschel 6J1  Kipper 6j1062yd5i4cpmzl

Henschel 6J1  Kipper 6j1101w4lbd9qacn

Henschel 6J1  Kipper 6j11174nw7sjvale


Aktuelle Bilder:

Das Fahrerhaus sitzt ein bißchen schief auf, da die geänderte hintere Auflage gerade in Arbeit ist. Man sieht auch, dass einige Teile nicht sehr sauber gearbeitet worden sind. Inneneinrichtung hat er auch noch keine Traurig 1 :

Henschel 6J1  Kipper 6j11317w34lknc10

Henschel 6J1  Kipper 6j11327rub1e6li0

Henschel 6J1  Kipper 6j1134dumn7gy3bj

Henschel 6J1  Kipper 6j1135a51r9ft0up
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Pentium am Fr 17 Mai 2013, 20:08

gefällt mir sehr gut Henschel 6J1  Kipper 367763 und die "nicht sehr sauber" gearbeiteten Teile machen den Laster eher authentisch
Pentium
Pentium
Skalpell-Künstler
Skalpell-Künstler

Laune :

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am Fr 17 Mai 2013, 20:27

Danke Rüdiger, so sehe ich das auch, ist schließlich ein Baufahrzeug
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von kaewwantha am Fr 17 Mai 2013, 20:49

Hallo Wolfgang,
mir gefällt Dein LKW sehr gut.
kaewwantha
kaewwantha
Moderator
Moderator

Laune : Immer zu gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am Fr 17 Mai 2013, 20:51

Danke Helmut,

ist halt eines der frühen Modelle, bin drauf und dran, dem doch noch eine Hütte aus Kupferblech zu spendieren.
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Figurbetont am Fr 17 Mai 2013, 21:06

da freut man sich so schöne Sachen zu sehen,
besonders wenn man die Brummer noch
in Natura erleben konnte.
sehr schön, Wolfgang.....

liebe Grüße
vom Ossi Very Happy
Figurbetont
Figurbetont
Allesleser
Allesleser


Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am Mi 12 Jun 2013, 21:08

Hallo zusammen,

den unfähigen Raupenfahrer musste ich entlassen  Winker 2  und dafür einen neuen einstellen. Der kanns jedenfalls besser  Einen Daumen




Zuletzt von JesusBelzheim am Do 13 Jun 2013, 14:34 bearbeitet; insgesamt 3-mal bearbeitet (Grund : Video direkt Verlinkt!)
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von John-H. am Mi 12 Jun 2013, 21:45

Spitze Wolfgang! Bravo
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am Mi 12 Jun 2013, 22:17

Hallo zusammen,

eines habe ich noch. Dazu suche ich kleine fernsteuerbare Mitarbeiter, die die Rampen richtig positionieren können:)   96 Kanal Anlage fehlt mir dafür natürlich auch noch Very Happy



Zuletzt von John-H. am Mi 12 Jun 2013, 22:25 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Video direkt Verlinkt!)
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von John-H. am Mi 12 Jun 2013, 22:26

Auch hier wieder eine Klasse Aktion Wolfgang! Bravo

Gut das die kleinen Helferlein die Rampen schnell positioniert haben! sunny
John-H.
John-H.
Co - Admin
Co - Admin

Laune : Kommt drauf an, aber meist heiter!

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am Mi 12 Jun 2013, 22:30

Hallo John,

danke. Apropos Helferlein, so hieß doch der Assistent vom Daniel Düsentrieb. Schade, dass manche Worte irgendwie aussterben.
Seilbagger
Seilbagger
Skalpell-Künstler
Skalpell-Künstler

Laune : in der Werkstatt gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von JesusBelzheim am Do 13 Jun 2013, 14:37

Mit etwas hilfe funktioniert das einwandfrei Wolfgang Bravo
JesusBelzheim
JesusBelzheim
Moderator
Moderator

Laune : Gut

Nach oben Nach unten

Henschel 6J1  Kipper Empty Re: Henschel 6J1 Kipper

Beitrag von Seilbagger am So 25 Jan 2015, 13:54

Hallo zusammen,

noch mal ein paar Bilder, da die alten alle weg sind

Henschel 6J1  Kipper 6j113611

Henschel 6J1  Kipper 6j113510

Henschel 6J1  Kipper 6j113210

Henschel 6J1  Kipper 6j102410

Henschel 6J1  Kipper 6j103910

Henschel 6J1  Kipper 6j106110
