Frachtschiff MS Frieden 1:100

Nach unten

Frachtschiff MS Frieden 1:100 Empty Frachtschiff MS Frieden 1:100

Beitrag von Elana27 am Sa 02 März 2013, 22:04

Hallo

Hier ein Baubericht vom Museums Frachtschiff ( MS Frieden ) Typ IV
Die Hauptabmessungen
Länge über alles = 154,00 m
Breite = 20,00 m
Tiefgang = 8,20 m
2 Schraubenantrieb
16 Knoten

Das Modell wird in 1 : 100 gebaut
Rumpf : GFK
Deck und Aufbauten aus Polystyrol, Messing und Alu.

Gruß Uwe

PS. den Rumpf gibt es bei mir, wer interesse hat.
Rumpf Masse
Länge: ca. 154,00 m
Breite: ca. 0,20 m







Frachtschiff MS Frieden 1:100 Dscn1213
Frachtschiff MS Frieden 1:100 Dscn1218
Frachtschiff MS Frieden 1:100 Dscn1219
Frachtschiff MS Frieden 1:100 Dscn1410
Frachtschiff MS Frieden 1:100 Dscn1310
Frachtschiff MS Frieden 1:100 Dscn1311
die Geländer sind aus 1mm PS gefräst
Frachtschiff MS Frieden 1:100 Dscn1411

weitere Bilder folgen

bis bald
avatar
Elana27
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von John-H. am Sa 02 März 2013, 22:07

Hallo Uwe, der Anfang sieht schon sehr interessant aus,
ich bin gespannt wie es weiter geht! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Babbedeckel-Tommy am Sa 02 März 2013, 22:15

Hallo Uwe,

wann geht's weiter? Hüpfeding
Babbedeckel-Tommy
Babbedeckel-Tommy
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von kaewwantha am Sa 02 März 2013, 23:34

Hallo Uwe,
das sieht schon mal ganz gut aus.
Aber warum sind die beiden Wellen unterschiedlich lang.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von JesusBelzheim am So 03 März 2013, 03:48

Das sieht schon mal sehr gut aus Uwe Bravo
Ich bin gespannt wie es weiter geht Very Happy
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von JürgenM. am So 03 März 2013, 09:56

Da setzt ich mich auch mal dazu
JürgenM.
JürgenM.
Superkleber
Superkleber


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Elana27 am So 03 März 2013, 18:19

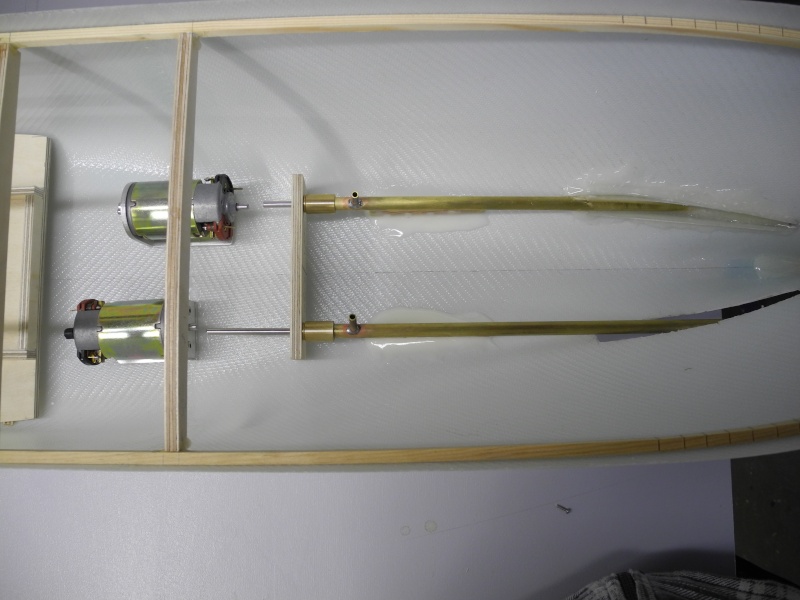

Hier die neue Motorhalterung mit gleich langen eingebauten Well,
bei dem oberen Bild wardie eine Welle noch nicht fertig .
Frachtschiff MS Frieden 1:100 Dscn1412[url][/url]
avatar
Elana27
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Elana27 am So 03 März 2013, 18:23

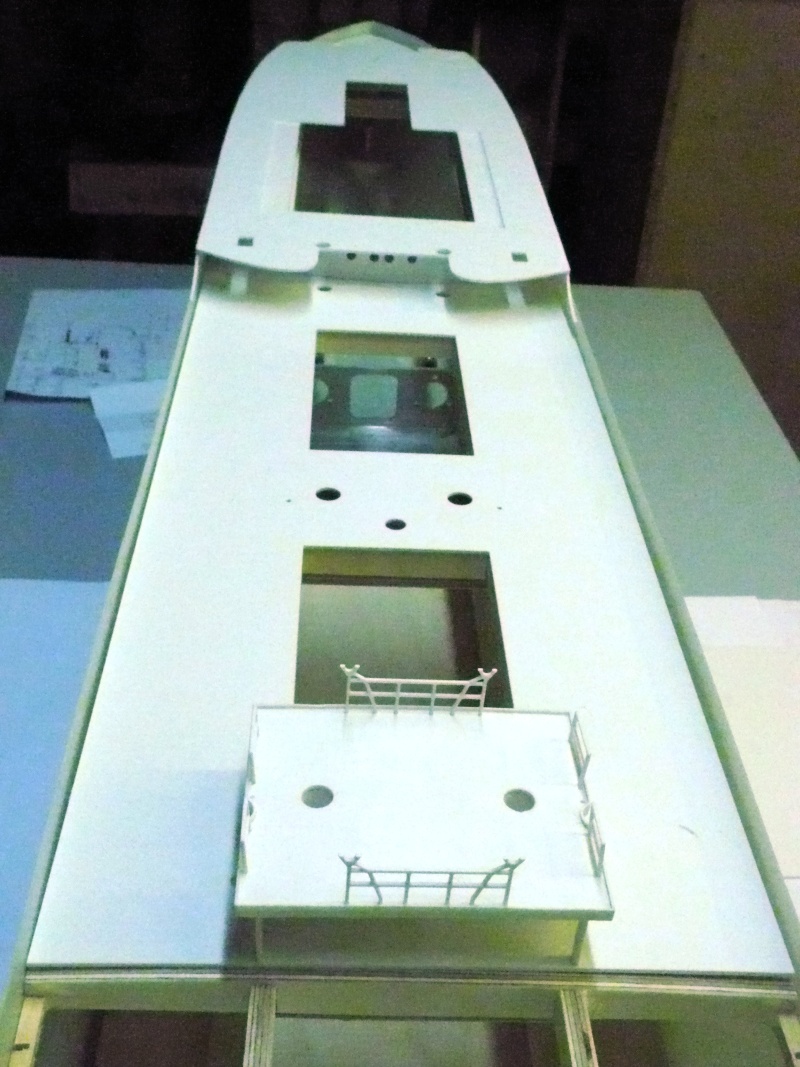

Hier ein paar Bilder vom Deck mit ausschnitten
[url=Frachtschiff MS Frieden 1:100 Dscn1413
[url=Frachtschiff MS Frieden 1:100 Dscn1414
avatar
Elana27
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Jörg am So 03 März 2013, 18:33

Ein interessantes und anspruchsvolles Projekt, Uwe Very Happy
Was da bisher zu sehen ist, wirkt sehr sauber und äußerst präzise! Bravo

Vor vielen Jahren war ich mal an Bord dieses Traditionsschiffes,
es beherbergte damals das Schiffbaumuseum Rostock.
Ich erinnere mich noch, wie ich als "Landratte" damals
von der Größe und Länge dieses Schiffes beeindruckt war. Very Happy

Gruß - Jörg - Wink
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Elana27 am So 03 März 2013, 18:37

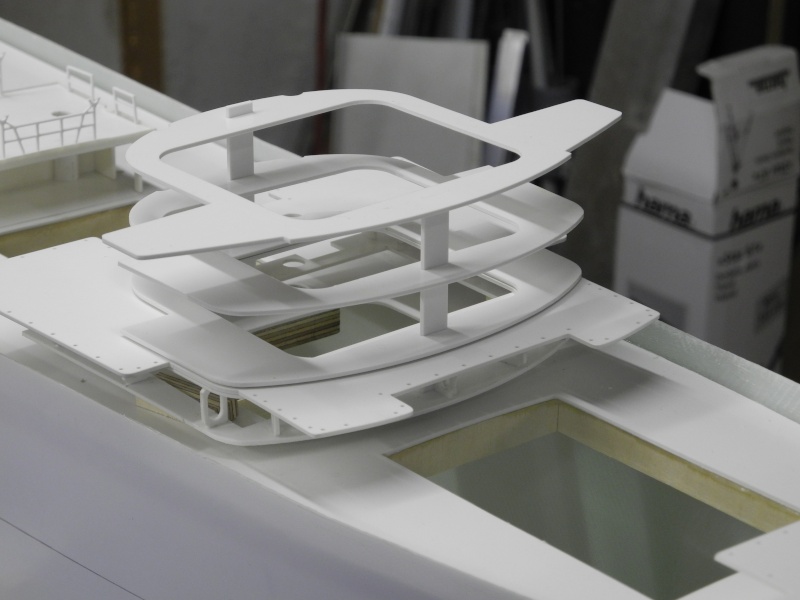

So hier noch die Brücke vorne aus 1,5 und 1,00 mm Polystyrol gefrästen Teile

Frachtschiff MS Frieden 1:100 Dscn1416
in dem Freiraum zwischen den Wänden kommen die Rohre für die Kräne.

Frachtschiff MS Frieden 1:100 Dscn1417


Frachtschiff MS Frieden 1:100 Dscn1418

Die Löcher für die Reling sind schon mit gefräst

Frachtschiff MS Frieden 1:100 Dscn1419


Gruß Uwe


Zuletzt von John-H. am So 03 März 2013, 18:43 bearbeitet; insgesamt 2-mal bearbeitet (Grund : Schriftfarbe angepasst!)
avatar
Elana27
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Jörg am So 03 März 2013, 18:40

Wie schon geschrieben ... sauber und äußerst präzise! Frachtschiff MS Frieden 1:100 Top10

Gruß - Jörg -
Jörg
Jörg
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von John-H. am So 03 März 2013, 18:45

Das sieht richtig sauber und klasse aus was du da baust, Uwe! Bravo


Bitte beachte die Nr. 5 unseres Regelwerkes!
Danke
Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von JesusBelzheim am So 03 März 2013, 19:57

Bisher eine saubere arbeit Uwe Bravo
JesusBelzheim
JesusBelzheim
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von kaewwantha am So 03 März 2013, 21:24

Hallo Uwe,
das sieht bisher sehr gut aus.
kaewwantha
kaewwantha
Moderator
Moderator


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von lhaeuss am Mo 04 März 2013, 15:00

Hallo Uwe,

das Modell ist wirklich sehr genau gearbeitet, aber ich habe noch 2 Fragen:

1. Wie hast du den Rumpf gebaut?
2. Wie bekommst du die Lager für die Wellen dicht, so dass kein Wasser eindringt?

Viele Grüße,

Lukas
avatar
lhaeuss
Mitglied
Mitglied


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Elana27 am Mo 04 März 2013, 17:04

Hallo Ihaeuss

Der Rumpf ist aus GFK Laminiert
Die Wellen haben auf beiden Seiten Broncelager.
Die Wellenrohre werden mit Fett gefüllt und damit sind sie dicht.

Gruß Uwe
avatar
Elana27
Pinzettenhalter
Pinzettenhalter


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von lhaeuss am Di 05 März 2013, 21:30

Danke
avatar
lhaeuss
Mitglied
Mitglied


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von Kapitän Odin am Di 05 März 2013, 22:05

Hallo Uwe,

Da hat deine Fräse aber ganze Arbeit geleistet, sieht sehr gut und sauber aus.

Kapitän Odin
Kapitän Odin
Superkleber
Superkleber


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von gipsy the barbet am Mi 06 März 2013, 06:56

Hallo Uwe

kann nur sagen ,....sehr saubere Arbeit Bravo
Gefällt mir 2 Daumen
gipsy the barbet
gipsy the barbet
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von didl am Mi 06 März 2013, 23:05

Hallo Uwe,

ein schönes Modell dieses Schiffes 2 Daumen
didl
didl
Lupenbesitzer
Lupenbesitzer


Nach oben Nach unten

Frachtschiff MS Frieden 1:100 Empty Re: Frachtschiff MS Frieden 1:100

Beitrag von didl am Do 07 März 2013, 19:00

Ich habe gerade im Keller gesehen dass ich von dem Frachter noch Pläne aus DDR-Zeiten habe und ein Kartonmodell vom MDK-Verlag.
Der Plan ist 1:200 und von Walter Friedrich.

Da wird Dein Modell ja doppelt so groß - da sehe ich Dir gerne zu Very Happy
didl
didl
Lupenbesitzer
Lupenbesitzer
