Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von ullie46 am Mi 19 Sep 2018, 15:45

Hallo Horst,

es gab einen Baukastenhersteller mit Namen "ENGEL".
Ich habe ein Modell aus den 50ern in der Warteschleife. (Hier: Foto vom Baukasten).
Da kannst Du die Firmierung erkennen. Eventuell haben wir ja hier den richtigen Engel...

Galeone Revenge 1577 - Seite 3 Engel10


Gruß  Ulrich
ullie46
ullie46
Schneidmatten-Virtuose
Schneidmatten-Virtuose


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mi 19 Sep 2018, 16:50

Winker Hello     ullie46,

da hast Du ja auch noch einen richtigen Schatz in der Warteschleife sehr schönes Modell gefällt mir.  Cool

Das Logo ist identisch ich hatte es gepixelt dann hat der früher auch Schiffsmodelle und Pläne verkauft.
Möglich das mein Bekannter den Plan früher dort gekauft hatte.
Ich habe aber nur den Plan (kein Baukasten) vom Bekannten bekommen
und danach baue ich das Modell 1:1 vom Plan.

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 23 Sep 2018, 22:50

Hallo Modellbauer,  Winker 2

die Rüstbretter für den Hauptmast sind nun angebracht aber nach wie vor nur gesteckt und noch nicht geklebt.
Auch der Farbton muß noch angepaßt werden.
Als nächstes bekommt der Besanmast seine Rüstbretter und danach bekommt der Bonaventurmast
(Das ist der vierte Mast) zwei kleine Rüstbretter.
Hier nun ein Paar Blider von den Hauptmastrüstbrettern.

Galeone Revenge 1577 - Seite 3 Rueste10

Galeone Revenge 1577 - Seite 3 Rueste11

Galeone Revenge 1577 - Seite 3 Rueste12

Galeone Revenge 1577 - Seite 3 Rueste13

Das wars erstmal wieder.

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Mo 24 Sep 2018, 19:49

Hallo
das sieht doch gut aus 2 Daumen
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Di 25 Sep 2018, 11:55

Hallo Aron,   Winker 2

vielen Dank für die Blumen.    Freundschaft    Gentleman

Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 30 Sep 2018, 17:15

Hallo Modellbauer,   Winker 2

heute habe ich die restlichen Rüstbretter angebaut. ( Besanmast & Bonaventurmast )
Alle Rüstbretter sind mit zusätzlichen Bolzen gegen abbrechen gesichert.
Bei den Rüstbrettern am Bonaventurmast habe ich als Bolzen kleine Messingnägel verwendet. Die habe ich von Innen nach Außen durchgesteckt und die Rüstbretter von Außen auf die Nägel gesteckt.
So werden sie später auch verklebt.

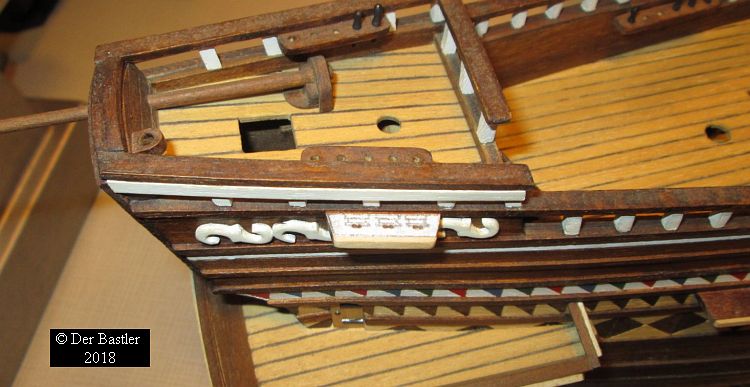

Galeone Revenge 1577 - Seite 3 Rueste14

Galeone Revenge 1577 - Seite 3 Rueste15

Galeone Revenge 1577 - Seite 3 Rueste16

Hier nun das Rüstbrett für den Besanmast.

Galeone Revenge 1577 - Seite 3 Rueste17

Und hier nun alle farblich Angepasst. Nach dem verkleben werden alle nochmal gestrichen.

Galeone Revenge 1577 - Seite 3 Rueste18

Galeone Revenge 1577 - Seite 3 Rueste19

Als nächstes klebe ich die Schaniere auf die Stückpfortendeckel und bringe das Pfortenreep an.
Bilder folgen.

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von meninho am Mo 01 Okt 2018, 06:49

Moin Horst,

muss mal wieder ein Zeichen hier hinterlassen   Cool ... topp Job
meninho
meninho
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von NavyRalf am Mo 01 Okt 2018, 16:51

Moin Horst,

sieht wirklich gut aus
NavyRalf
NavyRalf
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Di 02 Okt 2018, 10:58

Winker Hello    meninho und NavyRalf,

ich danke Euch beiden für das interesse an diesem Baubericht und auch für das Lob -

........................DANKE     Freundschaft    Gentleman       Freundschaft     Gentleman

Mit freundlichen Gruß Horst    Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mi 03 Okt 2018, 16:34

Hallo Modellbauer,  Winker 2

heute Vormittag habe ich einen 1. ten Versuch gestartet eine Drehbasse zu fertigen.
Als Vorlage habe ich die Zeichnung vom Bauplan verwendet.
Das Ausgangsmaterial war ein Stück 3mm Messing masiv mit einer länge von 30mm.
8mm waren zum einspannen in das Bohrfutter und 22 mm für die kleine Kanone.
Bearbeitet habe das Stück Messing nur mit meinen Schlüsselfeilen.
Und hier die fertige kleine Kanone.

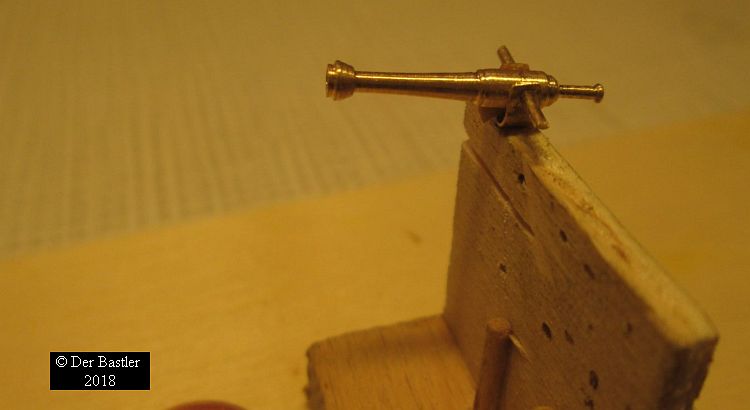

Galeone Revenge 1577 - Seite 3 Drehba10

Galeone Revenge 1577 - Seite 3 Drehba11

Auch die Mündung der Kanone hat ein Loch von 1,2 mm bekommen.

Galeone Revenge 1577 - Seite 3 Drehba12

Dann habe ich noch eine Halterung gebaut.

Galeone Revenge 1577 - Seite 3 Drehba13

Und so werden 6 Stück dieser Drehbassen auf dem Deck verteilt auf den Handläufe der Revenge sitzen.

Galeone Revenge 1577 - Seite 3 Drehba14

Galeone Revenge 1577 - Seite 3 Drehba15

Galeone Revenge 1577 - Seite 3 Drehba16

Wenn nun alle kleinen Kanonen fertig sind werden sie noch brüniert.
Nun überlege ich ob ich 2 von diesen kleinen Kanonen auch auf der Black Pearl anbringe.   Question  Question  Question

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Ferrari am Mi 03 Okt 2018, 18:00

Hallo
Eine Hervorragende Arbeit......weiter so,sieht schon jetzt Sehr Beeindruckend aus.

Gruß Frank
Ferrari
Ferrari
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Mi 03 Okt 2018, 19:16

Hallo
sieht Super aus,toll gemacht!
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von DickerThomas am Do 04 Okt 2018, 10:22

Wow... Großer Meister Großer Meister Großer Meister
DickerThomas
DickerThomas
Bauanleitung-Verwahrer
Bauanleitung-Verwahrer


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Al.Schuch am Do 04 Okt 2018, 11:27

Also ich hätte zuerst gedacht, das wäre ein Drehstück.  scratch shocked
Der blanke Wahnsinn. affraid
Meine Hochachtung. Großer Meister  Großer Meister  Gentleman  Gentleman  Willkommen
Gruß
Alex
avatar
Al.Schuch
Modellbaumeister
Modellbaumeister


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von NavyRalf am Do 04 Okt 2018, 11:31

Schlüsselfeilen, wooooooooow

Super arbeit
NavyRalf
NavyRalf
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Do 04 Okt 2018, 12:45

Staunender Smilie    Wow so viele Antworten !

Winker Hello   Ferrari; Aron; DickerThomas; Al.Schuch und NavyRalf

Vielen Dank an Euch alle für das dicke Lob ich werd schon wieder ganz verlegen. Embarassed

DANKE.. Freundschaft Gentleman   Freundschaft Gentleman   Freundschaft Gentleman   Freundschaft Gentleman  Freundschaft Gentleman  ..DANKE

Erst wenn ich alle 5 so hinbekomme wie die erste dann kann ich zufrieden sein.
Sicher wird es kleine Abweichungen geben aber die dürfen nur minimal sein.
Und das feilen ist garnicht so schwer das könntet Ihr bestimmt auch da bin ich mir ganz sicher.
Die Bohrmaschine dreht das Werkstück ja von alleine mann muss nur die Feilen halten.

Die 5 noch fehlenden Halter habe ich auch schon fertig.
Weitere Bilder folgen.
Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 06 Okt 2018, 16:57

Hallo Modellbauer,  Winker 2

so die zweite Drehbasse ist nun auch fertig allerdings sind kleine Abweichungen vorhanden.  Massstab
Wie ich es ja auch schon erwähnte.....sind ja alles Unikate.
Aber später unter vollen Segeln und Takelage werden diese sehr kleinen Abweichungen wohl nicht mehr auffallen.
Auch die 5 restlichen Halter habe ich fertig.

Galeone Revenge 1577 - Seite 3 Drehba17

Galeone Revenge 1577 - Seite 3 Drehba18

Galeone Revenge 1577 - Seite 3 Drehba19

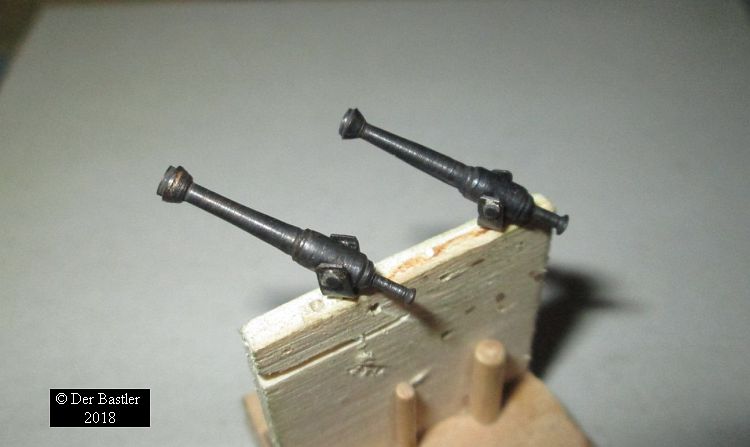

Und so sehen sie dann brüniert aus.

Galeone Revenge 1577 - Seite 3 Drehba20

Galeone Revenge 1577 - Seite 3 Drehba21

Galeone Revenge 1577 - Seite 3 Drehba22

Galeone Revenge 1577 - Seite 3 Drehba23

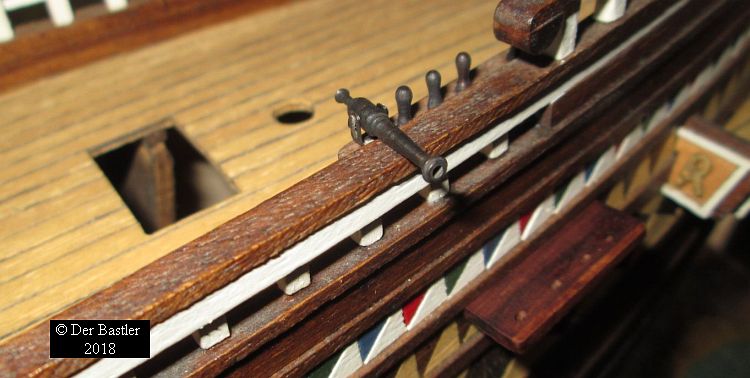

Und dann noch ein Bild wie die Drehbasse am Modell wirkt.

Galeone Revenge 1577 - Seite 3 Drehba24

So das wars erst mal wieder jetzt muss ich erst 3 mm Messingstangen besorgen dann geht weiter.

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von NavyRalf am Sa 06 Okt 2018, 17:02

Hallo Horst,

kleine Abweichungen hin oder her,
die sehen SPITZE aus Großer Meister Großer Meister Großer Meister
NavyRalf
NavyRalf
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 06 Okt 2018, 22:50

Winker Hello    NavyRalf,
Vielen Dank für Dein Lob.   Freundschaft   Gentleman

Ich freue mich wenns gefällt. Very Happy

Für eine Drehbasse habe ich noch Messing vieleicht schaffe ich es Morgen.

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 07 Okt 2018, 18:24

Hallo Modellbauer,  Winker 2

nun waren es schon drei...........die hälfte ist nun geschaft aber das Material ist auch alle muss erst neues besorgen.
Mit einem einfachen billigfeilen Satz habe ich die Drehbassen gefeilt.
Ein Stück Messing 3mm Durchmesser eingespannt und grob angezeichnet
das Loch (1mm) für den Bolzen habe ich vorher schon gebohrt.

Galeone Revenge 1577 - Seite 3 Drehba25

Nach den bearbeiten die fertig gefeilte Drehbasse.

Galeone Revenge 1577 - Seite 3 Drehba26

Hier bohre ich das Loch (1-1,2mm) in die Mündung.

Galeone Revenge 1577 - Seite 3 Drehba27

Hier nochmal die Länge der Drehbasse.

Galeone Revenge 1577 - Seite 3 Drehba28

Und nun alle Drei brüniert und auch die neue unterscheidet sich von ihren Vorgängern. (Mitte)

Galeone Revenge 1577 - Seite 3 Drehba29

Galeone Revenge 1577 - Seite 3 Drehba30

Galeone Revenge 1577 - Seite 3 Drehba31

das wars bis demnächst mal.

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Aron am So 07 Okt 2018, 19:07

Hallo
ganz fantastische Arbeit,absolut stimmige Geschütze!
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mo 08 Okt 2018, 11:25

Winker Hello    Aron,

vielen Dank für Dein dickes Lob.    Freundschaft   Gentleman

Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Ferrari am Mo 08 Okt 2018, 19:18

Hallo Horst

Die Idee mit der Bohrmaschine und Schlüsselfeilen ist echt gut,muß ich auch mal Ausprobieren.Wenns nicht klappen sollte bestell ich einfach welche bei Dir.(Kleiner Scherz)
Die Drehbassen sehen echt Tollaus,Sehr Sehr gelungene Arbeit.10Punkte von 10.......

Gruß Frank
Ferrari
Ferrari
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von bonapate am Di 09 Okt 2018, 12:13

hallo Horst,
wieder mal ein schönes Schiff, was Du da schaffst !!
Und wieder mal überrascht Du uns, mit selbst erstellten Teilen und Verbesserungen.
Ich schaue Dir gerne zu !!
Grüß EDmund
bonapate
bonapate
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Di 09 Okt 2018, 13:08

Winker Hello     Ferrari und bonapate,
Auch Euch beiden danke ich für Euer Lob.   Freundschaft   Gentleman   Freundschaft   Gentleman
Und freue mich das Ihr meinen Baubericht besucht habt.    Willkommen

@ Ferrari
Die Ide stammt aber nicht von mir, auch ich habe diese Art Teile herzustellen von einem anderen Modellbauer abgeschaut.
Probier das ruhig mal aus, es ist garnicht so schwer man braucht nur eine ruhige Hand.
Das Werzeug sind eine kleine Dreiecks und Vierkant Feile.
So mache ich auch aus 2mm Messing die Belegnägel selber.
Und wenns garnicht klappt kannste ja immer noch bei mir bestellen.  sunny
Übrigens die Größe der Drehbassen entspricht 1:50 nach vorliegendem Bauplan.

@ bonapate
die Revenge ist doch schon alt müsstes Du noch kennen.
Baubeginn war vor 8 Jahren nun baue ich sie endlich weiter. (Baustopp wegen der Pearl)
Da bei der Pearl ja nur noch Takelarbeiten zu machen sind
kann ich mich mit dem erlernten Wissen nun an der Revenge austoben.

bonapate schrieb,
Ich schaue Dir gerne zu !!
@ bonapate... bitte gerne ich habe den Besten Platz für Dich Reserviert.

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 3 Empty Re: Galeone Revenge 1577

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 3 von 6 Zurück  1, 2, 3, 4, 5, 6  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
