Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Cpt. Tom am Mi 31 Okt 2018, 15:35

Super Idee und sieht super aus.....wurde gerade abgespeichert Very HappyVery Happy
Cpt. Tom
Cpt. Tom
Allesleser
Allesleser


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Mi 31 Okt 2018, 19:18

Bin auch auf das Endergebnis gespannt.
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Do 01 Nov 2018, 18:31

Hallo Modellbauer,   Winker 2

Winker Hello    Cpt. Tom und Aron,

Cpt. Tom schrieb,
Super Idee und sieht super aus.....wurde gerade abgespeichert

Cpt. Tom..... ich freue mich wenn Dir die Idee gefällt und Du es später mal verwenden kannst.

Aron schrieb,
Bin auch auf das Endergebnis gespannt.
Aron das Ergebnis sieht so aus. (siehe Bilder unten)

Galeone Revenge 1577 - Seite 5 Mastkr13

Galeone Revenge 1577 - Seite 5 Mastkr14

Galeone Revenge 1577 - Seite 5 Mastkr15

Galeone Revenge 1577 - Seite 5 Mastkr16

Hier nun der Aktuelle Bauzustand der Revenge vom 01.11.18.

Galeone Revenge 1577 - Seite 5 Mastkr17

Und hier habe ich den ersten Versuch einer Gräting.
Aus diesem Stück sollten zwei Grätings für den Bug geschnitten werden.
Da mein Sägeblatt aber stumpf ist hat das nicht funktioniert, es sind mehr zacken abgebrochen als geplant.
Nun kann ich versuchen das ich noch eine brauchbare Gräting daraus schneiden kann.

Galeone Revenge 1577 - Seite 5 Mastkr18

Weitere Bilder folgen demnächst.

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Fr 02 Nov 2018, 18:29

Hallo
sehr gut umgesetzt Einen Daumen
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 03 Nov 2018, 16:22

Winker 2   Aron,

ich danke Dir für den Daumen hoch.   Freundschaft   Gentleman

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 11 Nov 2018, 19:30

Hallo Modellbauer,   Winker 2
einen schönen Sonntag Abend.   Very Happy

Ein Paar Kleinigkeiten habe ich wieder an der Revenge fertig.
Aus dem einem großen Stück Gräting habe ich drei kleine Grätings gemacht.
Die Mastkragen sind alle angeleimt und die Masten wurden ausgerichtet.
Und alle Wulinge an den Masten sind auch fertig.
So nach und nach werde ich die Grätings fertigen und die Restlichen Teile für die Decks.

Galeone Revenge 1577 - Seite 5 Graeti10

Galeone Revenge 1577 - Seite 5 Graeti11

Galeone Revenge 1577 - Seite 5 Graeti12

Galeone Revenge 1577 - Seite 5 Graeti13

Galeone Revenge 1577 - Seite 5 Graeti14

Wenn die Mastbacken an den Masten sind, werden die Masten eingekleben.
Bilder folgen.
Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Mo 12 Nov 2018, 18:05

Hallo
wie immer Top deine Arbeit Einen Daumen
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Di 13 Nov 2018, 13:15

Hallo Aron,   Winker 2

ich danke Dir.       Freundschaft    Gentleman

Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 18 Nov 2018, 18:41

Hallo Modellbauer,   Winker 2

heute habe ich den kleinsten Mastkorb gebaut.
Die Bodenplatte hat einen Durchmesser von 16 mm.   Massstab
Es war garnicht so einfach bei diesen kleinen Abmessungen alle Öffnungen unter zubringen.
Der erste Ring hat außen ist 18 mm und der oberste hat ein Durchmesser von 20 mm.
Hier nun mal die Bilder von meinem allerersten runden Mastkorb.

Galeone Revenge 1577 - Seite 5 Kleine10

Galeone Revenge 1577 - Seite 5 Kleine11

Galeone Revenge 1577 - Seite 5 Kleine12

Galeone Revenge 1577 - Seite 5 Kleine13

Galeone Revenge 1577 - Seite 5 Kleine14

Galeone Revenge 1577 - Seite 5 Kleine15

Galeone Revenge 1577 - Seite 5 Kleine16

So das wars erstmal wieder.

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Do 22 Nov 2018, 23:37

Hallo Modellbauer,   Winker 2

Da mir der erste Mastkorb nicht zusagte habe ich nochmal meine grauen Zellen angestengt und neu überlegt.
Ich möchte das alle Mastkörbe (und das sind 7 Stück an der Zahl) den gleichen Aufbau erhalten.

Und so sieht der fertige Mastkorb für den Besan Mast nun aus.
Den ersten kleinsten Mastkorb für den Bonaventurmast mache ich nach diesem Muster nochmal neu.
Die Einzelteile
Galeone Revenge 1577 - Seite 5 Besan_10

Bodenplatte mit 1.Ring
Galeone Revenge 1577 - Seite 5 Besan_11

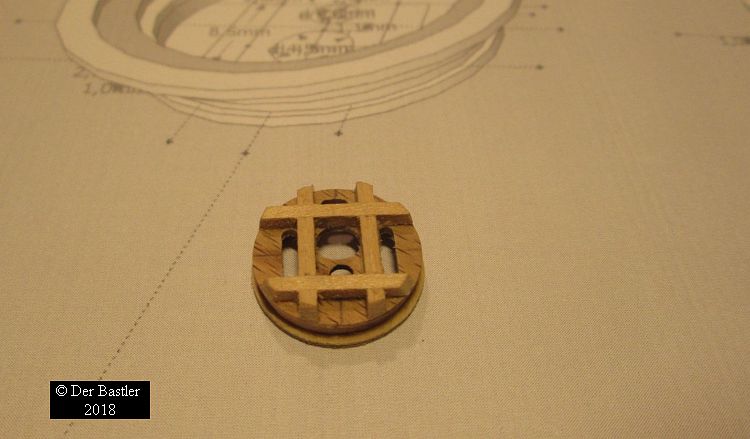

Die Unterseite
Galeone Revenge 1577 - Seite 5 Besan_12

Hier nun der fertige Mastkorb
Galeone Revenge 1577 - Seite 5 Besan_13

Galeone Revenge 1577 - Seite 5 Besan_14

Galeone Revenge 1577 - Seite 5 Besan_15

So demnächst gehts weiter.
Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 24 Nov 2018, 17:26

Hallo Modellbauer,   Winker 2

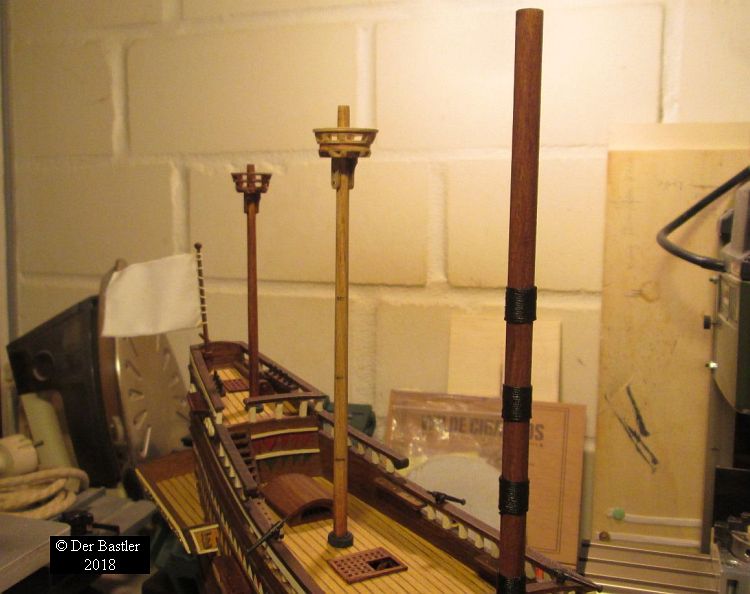

So der Besan Mast und der Korb sind nun fertig. Den Korb am kleinen Mast mache ich Morgen nochmal neu.
Wie Ihr sicher gemerkt habt sind am Besanmast die Wulinge wieder ab. (Mein Fehler)   Embarassed

Ich war mal wieder übereifrig und habe die Wulinge zufrüh angebracht    Auahahn
oder vergessen die Masten konisch zu schleifen.
Auch beim Hauptmast müßen sie nochmal ab.  Na ja pech gehabt.   Traurig 1

Aber nun zum Mastkorb, mir gefällt diese Bauart besser als die am ersten Korb.

Galeone Revenge 1577 - Seite 5 Besan_16

Galeone Revenge 1577 - Seite 5 Besan_17

Und hier ist schon Farbe drauf.
Galeone Revenge 1577 - Seite 5 Besan_18


Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 25 Nov 2018, 19:28

Hallo Modellbauer,   Winker 2

heute habe ich den Mastkorb für den Bonaventurmast neu hergestellt.   Very Happy
Es sieht doch besser aus wenn die Mastkörbe alle den gleichen Aufbau haben.
Morgen beginne ich den Mastkorb für den Hauptmast, der wird ca. 50 mm im Durchmesser.
Aber hier erstmal die Bilder der zwei fertigen Körbe.

Galeone Revenge 1577 - Seite 5 Kleine17

Galeone Revenge 1577 - Seite 5 Kleine18

Galeone Revenge 1577 - Seite 5 Kleine19

Galeone Revenge 1577 - Seite 5 Kleine20

Galeone Revenge 1577 - Seite 5 Kleine21

Bilder folgen.
Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mi 28 Nov 2018, 13:19

Hallo Modellbauer,   Winker 2

die Zeichnung ist fertig gezeichnet und das erste Teil die Bodenplatte vom Mastkorb ist nun gefräst.
Die Marslängssaling habe ich schon verklebt. Als nächstes wird die Marsquersaling verbaut und alle
Ausschnitte in die Bodenplatte gefräst. Und dann sind die einzelnen Ringe drann aber davon später mehr.

Galeone Revenge 1577 - Seite 5 Mastko10

Galeone Revenge 1577 - Seite 5 Mastko11

Galeone Revenge 1577 - Seite 5 Mastko12

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mi 28 Nov 2018, 23:32

Hallo Modellbauer,   Winker 2

so alle Aussparungen sind gefräst und der erste Ring ist auch fertig.

Galeone Revenge 1577 - Seite 5 Mastko10

Hier die Unterseite vom Mastkorb.

Galeone Revenge 1577 - Seite 5 Mastko11

Dann habe ich den ersten Ring auf das Unterteil geklebt.

Galeone Revenge 1577 - Seite 5 Mastko12

Und so kommt der Untermast und die Masrsstenge später mal zusammen.
Hier fehlen noch das Eselshaupt und die Mastbacken. (kommen noch)

Galeone Revenge 1577 - Seite 5 Mastko13


Bis bald ,demnächst gehts weiter.
Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Do 29 Nov 2018, 21:05

Hallo Modellbauer,   Winker 2

heute habe ich den zweiten Ring aufgeklebt und alle für diesen Korb benötigten Ringe ausgefräst.

Galeone Revenge 1577 - Seite 5 Mastko14

Galeone Revenge 1577 - Seite 5 Mastko15

Galeone Revenge 1577 - Seite 5 Mastko16

Hier ist der Korb innen und außen bereits geschliffen.

Galeone Revenge 1577 - Seite 5 Mastko17

Galeone Revenge 1577 - Seite 5 Mastko18

Und hier mal provisorisch auf den Mast gesteckt.

Galeone Revenge 1577 - Seite 5 Mastko19

Galeone Revenge 1577 - Seite 5 Mastko20

Als nächsten Arbeitsschritt bekommt der Korb einen weiteren Ring mit Abstandsklötzen.
Hier mal die Zeichnung; so sollte es ungefähr mal aussehen.

Galeone Revenge 1577 - Seite 5 Mastko21

Bis bald ,demnächst gehts weiter.
Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Aron am Fr 30 Nov 2018, 18:28

Hallo
sieht sehr gut aus  Einen Daumen
Gruss Jürgen
Aron
Aron
Mitglied
Mitglied


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von bonapate am Sa 01 Dez 2018, 14:31

hallo Horst,
das sieht mal wieder alles sehr professionell aus !!Cool
Grüße Edmund
bonapate
bonapate
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 01 Dez 2018, 23:48

Hallo Modellbauer,   Winker 2

 Winker Hello     Aron und bonapate,

ich danke Euch beiden und freue mich wenn es gefällt.    Freundschaft    Gentleman    Freundschaft    Gentleman

Leider konnte ich gestern nicht in meine Werft. (hatten Besuch)
Heute konnte ich dann den Hauptmastkorb fertig stellen.
Hier sind wieder ein Paar Bilder.

Galeone Revenge 1577 - Seite 5 Mastko22

Galeone Revenge 1577 - Seite 5 Mastko23

Galeone Revenge 1577 - Seite 5 Mastko24

Galeone Revenge 1577 - Seite 5 Mastko25

Galeone Revenge 1577 - Seite 5 Mastko26

Galeone Revenge 1577 - Seite 5 Mastko27

Galeone Revenge 1577 - Seite 5 Mastko28

Morgen werde ich mit dem Korb für den Vormast (Fockmast) beginnen.
Ich wünsche allen Forenmitgliedern einen schönen ersten Advent.

Galeone Revenge 1577 - Seite 5 Gestec10

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mi 05 Dez 2018, 13:05

Hallo Modellbauer,   Winker 2

So hier wieder ein kleines Update von der Revenge.
Wie schon erwähnt baue ich gerade den Fockmastkorb.
Die Grundplatte und der erste Ring sind bereits fertig wie Ihr auf den Bildern sehen könnt.

Galeone Revenge 1577 - Seite 5 Korb_f10

Galeone Revenge 1577 - Seite 5 Korb_f11

Hier noch ein Bild vom aktuellen Bauzustand. Die Masten sind alle nur lose gesteckt.
Durch das Blitzlicht wirken die oberen Masten etwas dicker (Schatten an der Wand) das täuscht.
Alle obere Masten sind dünner als das Ende der unteren Masten.

Galeone Revenge 1577 - Seite 5 Modell10

Wenn der Korb fertig ist kommen die nächsten Bilder.
Ich wünsche allen Forenmitgliedern eine schöne besinnliche Adventszeit.   Very Happy

Mit freundlichen Gruß Horst  Winker 3


Zuletzt von Der Bastler am Mi 05 Dez 2018, 13:09 bearbeitet; insgesamt 1-mal bearbeitet (Grund : Text geändert.)
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Sa 08 Dez 2018, 16:50

Hallo Modellbauer,   Winker 2

So hier wieder ein kleines Update von der Revenge.
Alle unteren Körbe (Mars) sind nun fertig.
Etwas Farbe und die Eselshäupter, mache ich Morgen.
Hier nun die Bilder.

Galeone Revenge 1577 - Seite 5 Korb_f10

Galeone Revenge 1577 - Seite 5 Korb_f11

Galeone Revenge 1577 - Seite 5 Korb_f12

Galeone Revenge 1577 - Seite 5 Korb_f13

Galeone Revenge 1577 - Seite 5 Korb_f14

Galeone Revenge 1577 - Seite 5 Korb_f15

Galeone Revenge 1577 - Seite 5 Korb_f16

Galeone Revenge 1577 - Seite 5 Korb_f17

Ich wünsche allen Forenmitgliedern einen schönen zweiten Advent.

Mit freundlichen Gruß Horst    Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Frank Kelle am So 09 Dez 2018, 19:57

Wünsche ich Dir auch! Es sieht einfach "nur" super aus, was Du uns hier zeigst Horst!
Frank Kelle
Frank Kelle
Admin
Admin


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Mo 10 Dez 2018, 11:19

Winker Hello       Frank,

welch ein Ehrenvoller Gast schaut da in meinem Baubericht.    Großer Meister

Frank schrieb,
Wünsche ich Dir auch!
          Danke Frank     Freundschaft   Gentleman

Frank schrieb,
Es sieht einfach "nur" super aus, was Du uns hier zeigst Horst!

Vielen Dank für das Kompliment.   Freundschaft    Gentleman     Darüber freue ich mich sehr.   Very Happy

Mit freundlichen Gruß Horst   Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Ferrari am Mo 10 Dez 2018, 17:20

Hallo Horst
Das ist wirklich eine 1A Arbeit die Du hier zeigst,bin Echt begeistert von dem Modell.Bin grad am überlegen ob ich es nicht nachbaue ......nur etwas Größer,als Rc-Modell........muß nur meine anderen Baustellen noch fertig bekommen.

Gruß Frank
Ferrari
Ferrari
Skalpell-Künstler
Skalpell-Künstler


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am Di 11 Dez 2018, 14:38

Hallo Modellbauer,  Winker 2

Winker Hello     Ferrari,
vielen Dank für Deine Begeisterung an meiner Revenge.   Freundschaft    Gentleman

Und wenn Du sie nachbauen möchtest habe ich nichts dagegen.... Nur zu... Cool
Du baust ja gerade auch an einem sehr schönen Modell. Gefällt mir.   Bravo

So hier ein sehr kleines Update aus meiner Werft.
Ich habe nur ein Eselshaupt geschafft.
Hier mal ein Paar Blider von der Herstellung.

Galeone Revenge 1577 - Seite 5 Eselsh10

Galeone Revenge 1577 - Seite 5 Eselsh11

Galeone Revenge 1577 - Seite 5 Eselsh12

Galeone Revenge 1577 - Seite 5 Eselsh13

Galeone Revenge 1577 - Seite 5 Eselsh14

Bis demnächst mal.
Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Der Bastler am So 16 Dez 2018, 16:23

Hallo Modellbauer,   Winker 2

Ein bisschen bin ich wieder weiter.
Die Eselshäupter und die Stenge (Marsstenge) habe ich fertig.
Die Masten sind noch lose gesteckt und noch nicht mit dem Rumpf verklebt.
Hier der Modellstand am dritten Advent.

Galeone Revenge 1577 - Seite 5 Modell15

Weiter geht es mit zwei weiteren Körben für den Hauptmast und Fockmast.

Ich wünsche allen Forenmitgliedern einen schönen dritten Advent.  Very Happy

Mit freundlichen Gruß Horst  Winker 3
Der Bastler
Der Bastler
Modellbau-Experte
Modellbau-Experte


Nach oben Nach unten

Galeone Revenge 1577 - Seite 5 Empty Re: Galeone Revenge 1577

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 5 von 6 Zurück  1, 2, 3, 4, 5, 6  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
