RB 7  von DeAgostini Baubericht Empty RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Do 26 Apr 2012, 22:31

Hier entsteht der Baubericht des
RB7
vom
Red Bull racing Formula One Team

Es handelt sich um das Modell vom 2011 Boliden.

RB 7  von DeAgostini Baubericht Rbnat_10
Quelle:
Code:
http://www.model-space.com/de/auto/rb7-home/rb7-detail/
Technische Daten des Modells:

Maßstab: 1:7
Länge: 689 mm
Breite: 250 mm
Radstand: 456 mm
Motor: GX-21
Hubraum: 3,49
PS: 1,8
Tank 95 ccm

Antrieb, Bremse & Aufhängung:

> Heckantrieb
> Kraftübertragung mittels Getriebewelle mit Kegelradgetriebe
> Scheibenbremsen
> Einzelradaufhängung

Es wird 100 Ausgaben geben,
Einzelpreis, Ausgabe 1, 4,99€ Ausgabe 2 - 100, 9,99€,
ich habe das Abo abgeschlossen,
mit dem Vorteil von 3 Geschenken,

> ein Sammelordner (Lieferung 1)
> die original Sebastian Vettel Driver Cap (Lieferung 2)
> digitale 2,4 GHz 4 Kanal Fernsteuerung (Lieferung 4)

Link zur offiziellen Seite von DeAgostini:
Code:
http://www.model-space.com/de/auto/rb7-home/

Link zu den online Bauanleitungen:
Code:
http://www.model-space.com/de/auto/rb7-home/rb7-detail/


Diskussion

https://www.der-lustige-modellbauer.com/t12293-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 28 Apr 2012, 17:38

Los geht es mit Heft 1:
Hier die Teile der Ausgabe 1:

RB 7  von DeAgostini Baubericht Rb7_0011

Die Teile die verbaut werden:
RB 7  von DeAgostini Baubericht Rb7_0012

Fertig:
RB 7  von DeAgostini Baubericht Rb7_0013

Von unten:
RB 7  von DeAgostini Baubericht Rb7_0014

Das war relativ einfach, wenn man sich mit den Schrauben 2x 1,4x2,5 mm und 6x 1,4x4,0 mm angefreundet hat.

Diskussion
https://www.der-lustige-modellbauer.com/t12293-diskussion-rb-7-von-deagostini#273192
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 28 Apr 2012, 21:32

Heft 2:
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0015

Bevor es aber mit den neuen Teilen weiter ging,
wurden erst mal noch Teile von Heft 1 verbaut.

Und jetzt der absolute Unsinn,
bevor man die nächsten Teile anbauen konnte,
mußte man alle Teile die in Ausgabe 1 verbaut wurden
alle wieder demontieren! Rolling eyes

Zumal so ein 1,4 mm Gewinde auch nicht unendlich dankbar ist,
wenn man permanent dran rum schraubt.

OK, hier nun die Teile die verbaut werden müssen:
RB 7  von DeAgostini Baubericht Rb7_0016

Es wurden also auf beiden Seiten diese Seitenteile angebracht.
RB 7  von DeAgostini Baubericht Rb7_0017

Die beiden Zusatzflügel habe ich erst mal weg gelegt,
da sie nur mit einer Schraube befestigt werden,
habe ich doch etwas Angst das sie mir abbrechen.
RB 7  von DeAgostini Baubericht Rb7_0018

Hier noch mal ein Seitenteil,
ich habe es mit Blitz fotografiert,
so kann man es besser erkennen.
RB 7  von DeAgostini Baubericht Rb7_0019

Nun kommen die Teile vom Heft 2 an die Reihe.
RB 7  von DeAgostini Baubericht Rb7_0020

Der Zusammenbau ist recht unspektakulär,
der Hauptflügel (Aufschrift RED Bull) mußte mit dem schwarzen Teil
zusammen geklebt werden.
Ich habe die Lackierte Fläche mit einem Tuch geschützt
bevor ich die Halteklammern angebracht habe.
RB 7  von DeAgostini Baubericht Rb7_0021

Dann kamen nur noch Schrauben, diesmal 1,4x6mm, zum Einsatz.
RB 7  von DeAgostini Baubericht Rb7_0022

Das war es schon wieder.

Nun muß ich erst mal auf die nächste Lieferung warten! Wink

Diskussion
https://www.der-lustige-modellbauer.com/t12293p15-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Do 10 Mai 2012, 23:04

Mit Ausgabe 3 kam das zweite Geschenk:

Das Basecap!

RB 7  von DeAgostini Baubericht Rb7_ca10

RB 7  von DeAgostini Baubericht Rb7_ca11

RB 7  von DeAgostini Baubericht Rb7_ca12
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Do 10 Mai 2012, 23:18

Heft 3:
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0023

Es wird alles verbaut, bis auf die Felge:

Hier nun die zu verbauenden Teile:

RB 7  von DeAgostini Baubericht Rb7_0024

Ersteinmal wurden die beiden Flügelteile aus der letzten Ausgabe befestigt:

RB 7  von DeAgostini Baubericht Rb7_0025

Anschließend wurden die Flügelstützen montiert:

RB 7  von DeAgostini Baubericht Rb7_0026

Ein kleiner Tip am Rande für die Jenigen die den RB 7 auch bauen wollen.
Die von mir mit 1 gekennzeichnete Stütze sollte man entgegen der Bauanleitung nicht als letztes sondern als erstes anbauen,
das gibt enorme Stabilität um die andern Stützen zu montieren:

RB 7  von DeAgostini Baubericht Rb7_0027

Hier wurden dann noch jeweils rechts und links 2 Flügel angebaut:

RB 7  von DeAgostini Baubericht Rb7_0028

Dann noch jeweils ein Verbindungselement und eine senkrechte Stütze:

RB 7  von DeAgostini Baubericht Rb7_0029

So geschafft, Ausgabe 3 ist damit verbaut:

RB 7  von DeAgostini Baubericht Rb7_0030

Hier noch eine Detailaufnahme:

RB 7  von DeAgostini Baubericht Rb7_0031

Das war es dann auch schon wieder! Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p15-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Fr 11 Mai 2012, 23:01

Heft 4:
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0032

Bei dieser Ausgabe wurden, abgesehen von ein paar Aufklebern,
ausschließlich Teile für den Zusammenbau eines Federbeins geliefert.
Das der Stoßdämpfer mit Silikonöl gefüllt werden muß,
habe ich mich dazu entschlossen das Federbein erst zusammen zubauen
wenn ich es auch am Modell verbauen kann,
ich möchte nämlich nicht das mir der Dämpfer über eine längere Liegezeit ausläuft.

Ich hoffe auf Euer Verständnis! Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p30-diskussion-rb-7-von-deagostini


Zuletzt von John-H. am Sa 22 Sep 2012, 23:42 bearbeitet; insgesamt 1-mal bearbeitet
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 09 Jun 2012, 18:57

Mittlerweile habe ich schon 10 Ausgabe der Serie!
Heute zeige ich euch wie Heft 5,8 und 9 verbaut werde:
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0033

Als erstes wurden die Querlenker vorbereitet,
hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0034

Und zusammen gebaut:

RB 7  von DeAgostini Baubericht Rb7_0035

Nun kamen diese Teile noch dazu:

RB 7  von DeAgostini Baubericht Rb7_0036

So sieht es nun zusammen gebaut aus:

RB 7  von DeAgostini Baubericht Rb7_0037

Das war es dann schon wieder!
Die anderen Ausgaben die zwischenzeitlich kamen, behandeln
überwiegend das Anbringen der Sponsorenaufkleber,
diese Arbeit hebe ich mir für Später auf! Very Happy
Diskussion
https://www.der-lustige-modellbauer.com/t12293p30-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 16 Jun 2012, 21:41

Ausgabe 11 und 12 liegen mir nun auch vor.
In Ausgabe 11 werden wieder Aufkleber verarbeitet,
das Thema hatten wir schon mal! Wink

In Ausgabe 12 ging es um die Montage eines Reifens,
naja das mache ich wenn ich alle zusammen habe,
aber es gab auch noch Teile zum verbauen und davon handelt nun dieser Bericht.

Hier erst mal der Inhalt der Ausgabe 12:
RB 7  von DeAgostini Baubericht Rb7_0039

Das heißt es nun zusammen zu bauen:
RB 7  von DeAgostini Baubericht Rb7_0040

An den Querlenker mußten die Kugelköpfe geschraubt werden,
anschließend wurde der Querlenker "beweglich" auf der Grundplatte montiert.
Nach Rechts geschoben:
RB 7  von DeAgostini Baubericht Rb7_0041

Nach Links geschoben:
RB 7  von DeAgostini Baubericht Rb7_0042

Ein Blick in die Onlinebauanleitung, verriet mir wie es in Anleitung 13 weiter geht.
Da wird nämlich der Anlenkhebel montiert, das habe ich dann auch gleich gemacht:
RB 7  von DeAgostini Baubericht Rb7_0043

Und hier ist er an Ort und Stelle:
RB 7  von DeAgostini Baubericht Rb7_0044

Das ist der Rest der von Ausgabe 12 übrig blieb,
diese Abstandshalter werden in Ausgabe 13 verbaut,
da die Schrauben aber erst dann kommen mußten diese Teile in die "Wartekiste".
RB 7  von DeAgostini Baubericht Rb7_0045

So das war es dann auch für Heute!!

Diskussion
https://www.der-lustige-modellbauer.com/t12293p45-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 22 Jul 2012, 22:27

Auch hier geht es mal wieder weiter. Very Happy
Mit Ausgabe 13 kamen nun die erwarteten Schrauben (siehe Pfeil)

RB 7  von DeAgostini Baubericht Rb7_0046

Diese Abstandshalter sind nun hier verbaut:

RB 7  von DeAgostini Baubericht Rb7_0047

Das war es dann auch schon mit Ausgabe 13, den Rest braucht man frühestens erst ab Ausgabe 17.

Weiter ging es dann mit Ausgabe 14.

RB 7  von DeAgostini Baubericht Rb7_0048

Bevor diese Teile aber verbaut werden, soll man einen Funktionstest vom Lenkhebel machen.
Der viel bei mir aber schlecht aus. Rolling eyes
Der Lenkhebel soll sich leicht bewegen lassen, aber ich mußte feststellen,
dass ich den vollen Ausschlag nicht hin bekam da der Hebel immer an den U-Scheiben hängen blieb.

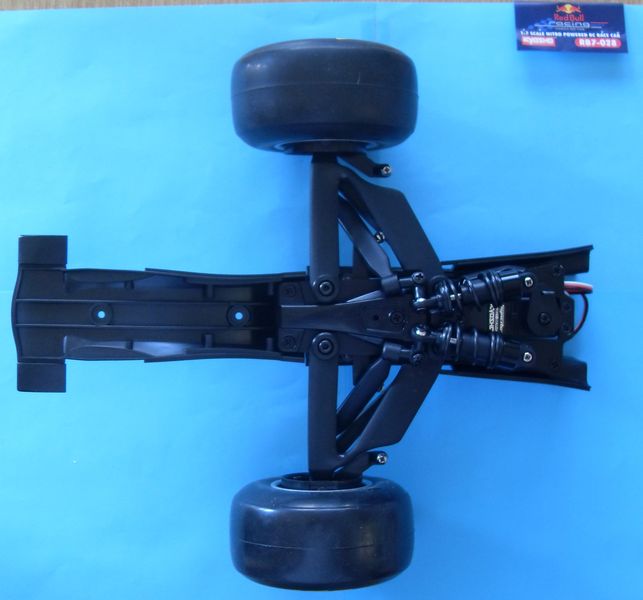

Ich habe die Problemstellen hier mal markiert:

RB 7  von DeAgostini Baubericht Rb7_0049

Also habe ich den Hebel ein wenig frisiert:

RB 7  von DeAgostini Baubericht Rb7_0050

RB 7  von DeAgostini Baubericht Rb7_0051

Nun bekam ich den Lenkausschlag den ich wollte:

RB 7  von DeAgostini Baubericht Rb7_0052

RB 7  von DeAgostini Baubericht Rb7_0053

Nun habe ich die Platte und die Abdeckung der Ausgabe 14 drauf geschraubt,
wie es die Bauanleitung verlangte. Rolling eyes

Diskussion

https://www.der-lustige-modellbauer.com/t12293p45-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 22 Jul 2012, 22:38

Weiter geht es mit Ausgabe 15.

RB 7  von DeAgostini Baubericht Rb7_0054

Die Platte und die Abdeckung durfte ich nun wieder abschrauben,
damit die Stabis eingebaut werden konnten.

Ausgabe 16 für die andere Seite:

RB 7  von DeAgostini Baubericht Rb7_0055

Hier habe ich dann mal alles provisorisch zusammen geschraubt:

RB 7  von DeAgostini Baubericht Rb7_0056

Frontansicht:

RB 7  von DeAgostini Baubericht Rb7_0057

Zum Abschluss noch ein kleiner Joke: Wink

RB 7  von DeAgostini Baubericht Rb7_0058

In der folgenden Ausgabe 17 die ich noch nicht habe,
soll der Lenkservo kommen, da wird dann wohl auch der Rest aus Ausgabe 13 verbaut,
es bleibt also spannend! Very Happy

Diskussion

https://www.der-lustige-modellbauer.com/t12293p45-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 29 Jul 2012, 22:04

Nun geht es weiter mit Ausgabe 17 und wie ich es mir dachte
wurde der Rest aus Ausgabe 13 verarbeitet.
Hier ein Überblick:

RB 7  von DeAgostini Baubericht Rb7_0059

Der Einbau vom Servo war keine große Nummer,
von daher geht es weiter mit Ausgabe 18.

RB 7  von DeAgostini Baubericht Rb7_0060

Auch hier war es keine große Aktion die Teile zu verbauen.
Und es bleiben wieder Teile (rot Markiert) übrig:

RB 7  von DeAgostini Baubericht Rb7_0061

Hier noch eine Seitenansicht:

RB 7  von DeAgostini Baubericht Rb7_0062

So das war es wieder für dieses mal! Very Happy

In Ausgabe 19 kommt doch tatsächlich die Verbindungsstange,
vom Servo zur Lenkung, da gibt es also wieder richtig viel zu bauen! Rolling eyes

Diskussion
https://www.der-lustige-modellbauer.com/t12293p45-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 12 Aug 2012, 14:45

Bevor ich nun auf die Ausgabe 19 eingehe möchte ich einen kleinen
Ausflug in die Ausgabe 20 machen.

In der Ausgabe 20 war neben den Teilen ein Plan mit Explosionszeichnungen
dabei, dieser zeigt die verschiedenen Baugruppen, unter anderem ist auch
eine Zeichnung mit dem Motor dabei, dieser wird auch teilweise in Teilen geliefert,
so das man den dann selbst montieren muß.
Jetz weiß ich z.B. auch das ab Ausgabe 94 die eigentliche Rennkarosse geliefert wird.

So und hier mal die Bilder der Explosionszeichnungen:

RB 7  von DeAgostini Baubericht Rb7_ex10

RB 7  von DeAgostini Baubericht Rb7_ex11

RB 7  von DeAgostini Baubericht Rb7_ex12

RB 7  von DeAgostini Baubericht Rb7_ex13

Mit dem eigentlichen Baubericht geht es Heute auch noch weiter! Very Happy
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 12 Aug 2012, 18:57

So, wie versprochen,
hier nun der Bericht zu Ausgabe 19.
Rechts oben im Bild, der Inhalt der Ausgabe 19.

RB 7  von DeAgostini Baubericht Rb7_0010

Hier die nach Anleitung zusammen "gedrehten" Teile:

RB 7  von DeAgostini Baubericht Rb7_0011

Hier muß die Stange untergebracht werden: Wink

RB 7  von DeAgostini Baubericht Rb7_0012

Und zwar an der Unterseite des Lenkhebels:

RB 7  von DeAgostini Baubericht Rb7_0013

Hier noch eine Seitenansicht vom Ganzen:

RB 7  von DeAgostini Baubericht Rb7_0014

Nun das ganze drauf stecken und weg packen bis man Ausgabe 20 hat: Rolling eyes
Ein völlig blöder Einfall, deshalb mein Tip:
Ausgabe 19 erst verbauen wenn man auch die 20 vorliegen hat.

RB 7  von DeAgostini Baubericht Rb7_0015

So dann machen wir gleich mal mit Ausgabe 20 weiter,
im Abo bekommt man nämlich beide Ausgaben zusammen.
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0016

Und hier sind die Teile zusammen gebaut,
sie ergeben letztendlich nur den Aufsatz auf dem Servo,
wo die Lenkstange eingefädelt wird.
Hier zwei Ansichten:

RB 7  von DeAgostini Baubericht Rb7_0017

RB 7  von DeAgostini Baubericht Rb7_0018

Und zum Schluss kann man die Abdeckung endgültig drauf schrauben,
davon habe ich kein Bild gemacht! Wink

Das war es dann mal wieder. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p60-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Fr 24 Aug 2012, 22:27

Die nächsten Ausgaben sind da!
Diesmal werden also die Ausgaben 21 und 22 verbaut.

In Ausgabe 21 werden diese Teile oder besser das Teil und die Schrauben verbaut.

RB 7  von DeAgostini Baubericht Rb7_0019

Und hier wird die "vordere Dämpferhalterung" installiert.

RB 7  von DeAgostini Baubericht Rb7_0020

Als erstes werden die zwei "Kragenkugeln" eingeschraubt:

RB 7  von DeAgostini Baubericht Rb7_0021

Dann wird die "Dämpferhalterung" aufgesetzt,
und die Schrauben werden leicht eingedreht,
anschließend wird der korrekte Sitz der Halterung kontrolliert:

RB 7  von DeAgostini Baubericht Rb7_0022

Erst nach der Kontrolle werden die drei Schrauben fest angezogen:

RB 7  von DeAgostini Baubericht Rb7_0023

In Ausgabe 22 wird der linke "Push-Rod" eingebaut.
Der Push-Rod hat die Aufgabe den unteren Querlenker mit dem Chassis zu verbinden.

Die Teile:

RB 7  von DeAgostini Baubericht Rb7_0024

Zu erst wird der Umlenkhebel bestückt:

RB 7  von DeAgostini Baubericht Rb7_0025

Dann wird er am Chassis installiert:

RB 7  von DeAgostini Baubericht Rb7_0026

Und hier ist dann der Push-Rod eingeklipst:

RB 7  von DeAgostini Baubericht Rb7_0027

Hier noch mal in der Seitenansicht:

RB 7  von DeAgostini Baubericht Rb7_0028

So das war es dann schon wieder. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p60-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 16 Sep 2012, 23:07

Diesmal werden die Ausgaben 23 und 24 verbaut.

In Ausgabe 23 werden die Teile für die linke Radaufhängung verbaut.

RB 7  von DeAgostini Baubericht Rb7_0029

Es wird die Kugelschraube in die Aufnahme gedreht,
und die Steckachse in die dafür vorgesehene Führung gesteckt:

RB 7  von DeAgostini Baubericht Rb7_0030

Anschließend wir ein Bolzen von oben durch die Radaufhängung,
und durch die "Lochkugeln" der Stabilisatoren gesteckt:

RB 7  von DeAgostini Baubericht Rb7_0031

Dann wird der Bolzen von unten mit einem Sprengring gesichert:

RB 7  von DeAgostini Baubericht Rb7_0032

In Ausgabe 24 wurden zwei Kugellager geliefert,
diese kommen in die Felgen eingelegt, zu diesem Zweck
nimmt man den universal Kreuzschlüssel und einen Adapter,
damit die Lager auch gut platziert werden:

RB 7  von DeAgostini Baubericht Rb7_0033

Und das war es dann schon wieder. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p75-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 22 Sep 2012, 23:50

Ausgaben 25 und 26 wurden geliefert.
Nun eins nach dem anderen. Wink

In Ausgabe 25 wird der rechte Push-Rod und deren Halterung verbaut.
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0034

Die Halterung zusammen gebaut:

RB 7  von DeAgostini Baubericht Rb7_0035

Die Halterung an Ort und Stelle:

RB 7  von DeAgostini Baubericht Rb7_0036

Und der eingeklickte Push-Rod:

RB 7  von DeAgostini Baubericht Rb7_0037

Ausgabe 26 wird diesmal extra behandelt. Very Happy


Diskussion
https://www.der-lustige-modellbauer.com/t12293p90-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 23 Sep 2012, 13:43

Wie versprochen komme ich nun separat zum Bau der Ausgabe 26.
Hier die Teile, wie unschwer zu erkennen ist handelt es sich hier um Teile für den zweiten Stossdämpfer.
Der Erste wurde ja schon in Ausgabe 4 geliefert, aufmerksame Leser meines Berichtes
werden sich erinnern das ich die Ausgabe 4 erst bauen wollte wenn es von Nöten ist.

Gut das ich mich dazu entschieden hatte, aber dazu mehr am Ende des Berichts,
hier nun erst mal die Teile der Ausgabe 26.

RB 7  von DeAgostini Baubericht Rb7_0038

Als erstes mußte ich mich mal wieder mit Sprengringen laut Bauanleitung heißen die E-Ringe befassen.
Einer wurde oben in eine Nut der Kolbenstange eingesetzt, dann kam eine Plastik/Gummischeibe,

RB 7  von DeAgostini Baubericht Rb7_0039

und dann noch ein E-Ring
unter die Scheibe:

RB 7  von DeAgostini Baubericht Rb7_0040

Anschließend wurde die Kolbenstange ins Dämpfergehäuse eingesetzt,
nun wurde Öl ins Gehäuse gegeben:

RB 7  von DeAgostini Baubericht Rb7_0041

Nach Einbau einer Membran wurde das Gehäuse geschlossen.
Die Feder wurde aufgesetzt und der Kolbenhub auf 8mm eingestellt.
So sehen nun die beiden verbauten Stossdämpfer aus:

RB 7  von DeAgostini Baubericht Rb7_0042

RB 7  von DeAgostini Baubericht Rb7_0043

Das verbauen der Ausgabe 26 und somit auch der Ausgabe 4
hat diesmal etwas länger gedauert, aber es hat richtig Spaß gemacht. Very Happy

Nun noch zu einem Hinweis!

Mit der Ausgabe 26 werden 2 Beilagscheiben 5mm geliefert,
eine dieser Scheiben muß in den Dämpfer der in Ausgabe 4 gebaut wurde,
eingebaut werden, das heißt der Dämpfer muß komplett demontiert werden.
Hier mal ein Übersichtsbild:

RB 7  von DeAgostini Baubericht Rb7_0044

Wohl dem der mit dem Zusammenbau gewartet hat. Very Happy

So, das war es wieder für dieses mal!

Diskussion
https://www.der-lustige-modellbauer.com/t12293p90-diskussion-rb-7-von-deagostini#311088
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Di 16 Okt 2012, 23:26

Weiter geht es mit Ausgabe 27,
ohne viel Worte, die habe ich ja schon zur Ausgabe 23 gemacht. :

Die Teile:

RB 7  von DeAgostini Baubericht Rb7_0045

Die Mutter habe ich noch abgelassen,

RB 7  von DeAgostini Baubericht Rb7_0046

denn Ausgabe 28 liegt schon neben mir.

Das sind die Kugellager drin:

RB 7  von DeAgostini Baubericht Rb7_0047

Auf der Achse mit Mutter:

RB 7  von DeAgostini Baubericht Rb7_0048

Jetzt habe ich beide Räder mal montiert.
Das sieht dann so aus:

RB 7  von DeAgostini Baubericht Rb7_0049

RB 7  von DeAgostini Baubericht Rb7_0050

RB 7  von DeAgostini Baubericht Rb7_0051

RB 7  von DeAgostini Baubericht Rb7_0052

Gleich geht es mit Ausgabe 29 weiter.

Diskussion
https://www.der-lustige-modellbauer.com/t12293p90-diskussion-rb-7-von-deagostini


John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Di 16 Okt 2012, 23:45

Und weiter geht es mit Ausgabe 29.

Die Teile:

RB 7  von DeAgostini Baubericht Rb7_0053

Außer dem oberen "Nasenstabilisator" werden alle Teile verbaut.
Als erstes mußte die "Nase" abgeschraubt werden:

RB 7  von DeAgostini Baubericht Rb7_0054

Und hier die zu verbauenden Teile:

RB 7  von DeAgostini Baubericht Rb7_0055

Nun sind die Teile dran geschraubt:

RB 7  von DeAgostini Baubericht Rb7_0056

RB 7  von DeAgostini Baubericht Rb7_0057

Nun mußten die Spurstangen zusammen gedreht werden,
der Abstand der beiden Außenteile zu einander sollte 4,9mm betragen:

RB 7  von DeAgostini Baubericht Rb7_0058

Auf der rechten Seite montiert:

RB 7  von DeAgostini Baubericht Rb7_0059

So sah es dann nach Beendigung des Bauabschnitts 29 aus:

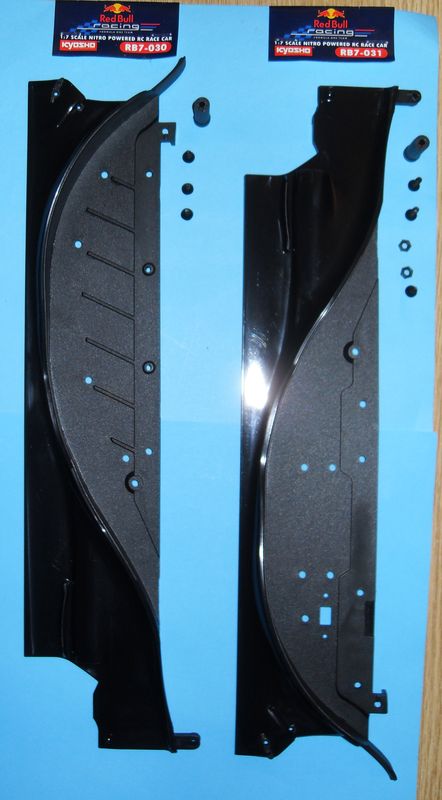

RB 7  von DeAgostini Baubericht Rb7_0110

Ausgabe 30 kommt im nächsten Bericht. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p90-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Mi 17 Okt 2012, 00:01

Mit Ausgabe 30 werden mal wieder einige
ältere Ausgaben verarbeitet.
Zum Einsatz kommt die Bodenplatte aus Ausgabe 06,
die übrigen Schrauben aus Ausgabe 18,
die kleinen "Flügel" aus Ausgabe 29 und
nichts aus Ausgabe 30.

Hier nun eine Übersicht:

RB 7  von DeAgostini Baubericht Rb7_0111

Hier sind nun die kleinen "Flügel" aus Ausgabe 29 verbaut:

RB 7  von DeAgostini Baubericht Rb7_0112

Nun wurde die Bodenplatte mit den Schrauben
aus Ausgabe 18 und der letzten Schraube aus Ausgabe 29 angebaut:

RB 7  von DeAgostini Baubericht Rb7_0113

Und so sieht nun das ganze Bauwerk,
mit provisorisch angesteckter Nase aus:

RB 7  von DeAgostini Baubericht Rb7_0114

Und das war es für dieses mal. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p90-diskussion-rb-7-von-deagostini[/quote]
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 04 Nov 2012, 21:58

Nun geht es weiter mit dem Rest aus Ausgabe 30
und der Ausgabe 31.
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0110

Als erstes mußte dieser Zapfen montiert werden,
an beiden Seiten einer:

RB 7  von DeAgostini Baubericht Rb7_0111

RB 7  von DeAgostini Baubericht Rb7_0112

Nun wurden die beiden Seitenteile ausgerichtet und fest geschraubt.
So sieht es nun aus:

RB 7  von DeAgostini Baubericht Rb7_0113

Hier habe ich die beiden Zapfen mal markiert,
das sind überings die späteren Tankhalterungen:

RB 7  von DeAgostini Baubericht Rb7_0114

Das war es mit dem verbauen dieser beiden Ausgaben

Gleich geht es weiter mit Ausgabe 32. Very Happy

Diskussion
https://www.der-lustige-modellbauer.com/t12293p105-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 04 Nov 2012, 22:08

In Ausgabe 32 wurde der hintere Defuser und ein paar Schrauben geliefert
Hier die Teile:

RB 7  von DeAgostini Baubericht Rb7_0115

Hier habe ich den Defuser mal von unten abgelichtet,
da kann man die kleinen Windabweiser sehen:

RB 7  von DeAgostini Baubericht Rb7_0116

Andere Perspektive:

RB 7  von DeAgostini Baubericht Rb7_0117

Hier habe ich den kleinen Steg entfernt und den Rand versäubert (laut Bauanleitung):

RB 7  von DeAgostini Baubericht Rb7_0118

Hier ist nun alles verbaut:

RB 7  von DeAgostini Baubericht Rb7_0119

Hier mal von unten gesehen:

RB 7  von DeAgostini Baubericht Rb7_0120

Und nun noch das hintere Ende:

RB 7  von DeAgostini Baubericht Rb7_0121

So das war es wieder für dieses mal. Very Happy


Diskussion
https://www.der-lustige-modellbauer.com/t12293p105-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am Sa 01 Dez 2012, 23:58

Bevor ich nun mit meinem Bericht weiter mache,
möchte ich mich noch einmal ausdrücklich bei Tanja (tuxi)
als ADMIN des rc-car-modelle.com Forum´s und ihrem Mann Michael (loomax)
bedanken, ohne die Beiden würde der Bericht wohl noch ein Weilchen auf Eis liegen!

Freundschaft
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 02 Dez 2012, 00:09

Nun geht es weiter mit der Ausgabe 33,
hier das Teil mit den dazu gehörigen Schrauben:

RB 7  von DeAgostini Baubericht Rb7_0122

Das ist die Halterung oder auch das Gehäuse für das Rücklicht,
hier soll das Teil hin:

RB 7  von DeAgostini Baubericht Rb7_0123

Und hier ist das Gehäuse dran gebaut:

RB 7  von DeAgostini Baubericht Rb7_0124

Und so sieht es dann von hinten aus:

RB 7  von DeAgostini Baubericht Rb7_0125

Gleich geht es mit Ausgabe 34 weiter! Wink

John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von John-H. am So 02 Dez 2012, 00:19

In Ausgabe 34 wurde die Tragschale der Hinterachse geliefert.
Hier das Teil mit den Befestigungsschrauben:

RB 7  von DeAgostini Baubericht Rb7_0126

Hier nochmal von hinten gesehen:

RB 7  von DeAgostini Baubericht Rb7_0127

Hier kommt die Tragschale angebaut:

RB 7  von DeAgostini Baubericht Rb7_0128

RB 7  von DeAgostini Baubericht Rb7_0129

Hier ist die Tragschale nun an Ort und Stelle:

RB 7  von DeAgostini Baubericht Rb7_0130

RB 7  von DeAgostini Baubericht Rb7_0131

So das war es, als nächstes kommen nun die Ausgaben 35 und 36.
Diskussion
https://www.der-lustige-modellbauer.com/t12293p120-diskussion-rb-7-von-deagostini
John-H.
John-H.
Co - Admin
Co - Admin


Nach oben Nach unten

RB 7  von DeAgostini Baubericht Empty Re: RB 7 von DeAgostini Baubericht

Beitrag von Gesponserte Inhalte


Gesponserte Inhalte


Nach oben Nach unten

Seite 1 von 2 1, 2  Weiter

Nach oben



Befugnisse in diesem Forum
Sie können in diesem Forum nicht antworten
