Behältertragwagen in 1:45 von HS-Design

Nach unten

Behältertragwagen in 1:45 von HS-Design Empty Behältertragwagen in 1:45 von HS-Design

Beitrag von didl am So 05 Feb 2012, 12:27

Ich habe wieder heimlich gebaut. Es hat sich aber etwas hingezogen, weil ich noch die Bremsanlage vervollständigt habe.
Der Wagen ist ein Gerste-/Getreidewagen für Schüttgüter die absolut Trocken transportiert werden müssen.
Hartmut Scholz (HS) hat mir den Bogen auf meinen Wunsch in das "Dampfbier"-Design geändert.

Der Bericht wird nicht jedes Teil behandeln, sondern nur die graviererendsden Änderungen.

Behältertragwagen in 1:45 von HS-Design Bild7357

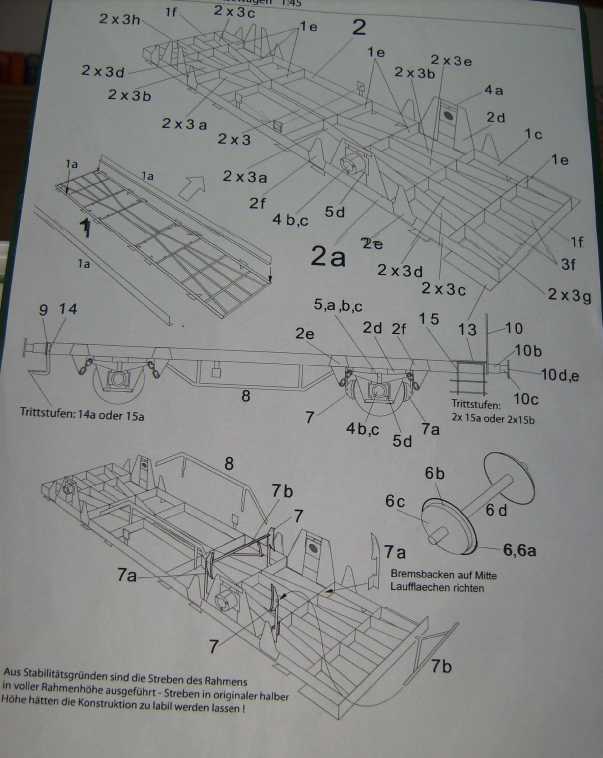

Der Original-Bogen hat den Riegeler-Bier Werbeaufdruck.

Behältertragwagen in 1:45 von HS-Design Bild7358
In der Bauanleitung wird links unten auf die Höhe der Spanten hingewiesen. Ich habe die Spanten anders hergestellt. Einfach das Blatt verdoppelt (es ist genug vorhanden) und dann schmale Streifen geschnitten in der halben Breite der Spanten. Ohne Rücksicht auf die Bedruckung.
Diese schmalen Spanten sind auch sehr stabil.

Behältertragwagen in 1:45 von HS-Design Bild7258

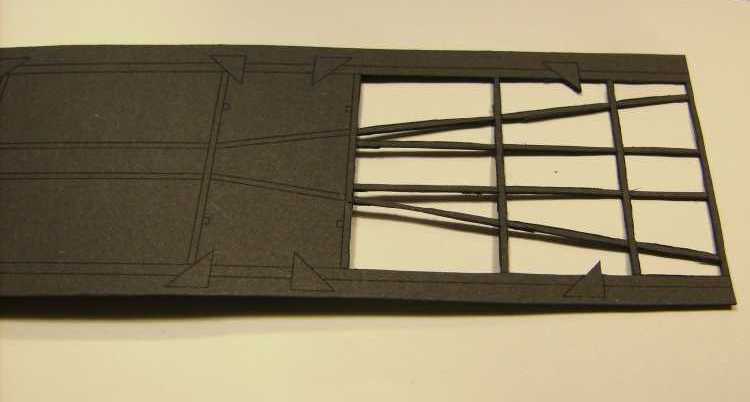

Das Teil 1 innen ausschneiden. Sieht schlimmer aus als es ist.

Behältertragwagen in 1:45 von HS-Design Bild7259
Fertig ausgeschnitten.

Behältertragwagen in 1:45 von HS-Design Bild7260

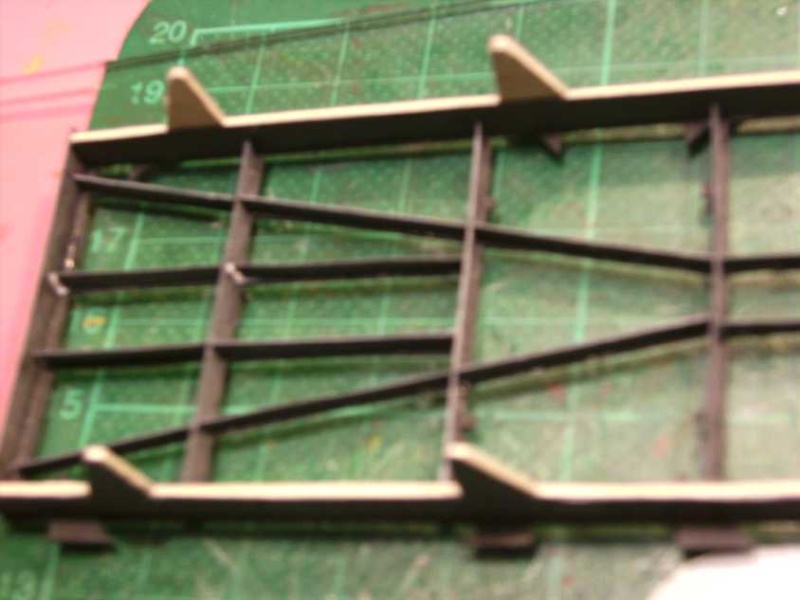

Keine gute Bildqualität aber man sieht die schmalen Spanten, die auf den ausgeschnittenen Rahmen wie ein T-Profil geklebt werden.
Das sieht besser aus als in der Anleitung vorgesehen.

Behältertragwagen in 1:45 von HS-Design Bild7359

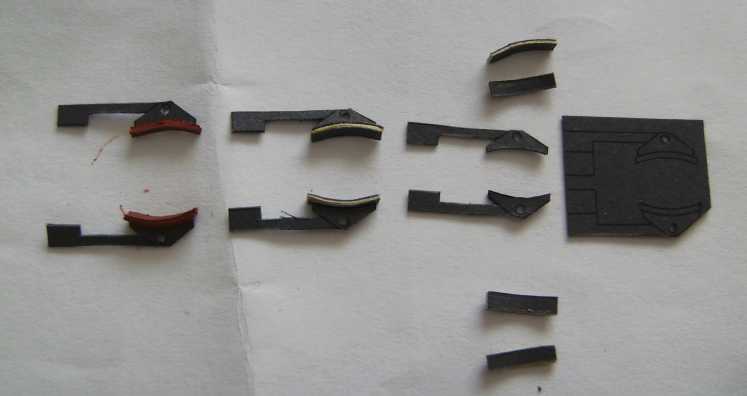

Die Bremsklötze habe ich auch geändert. Rechts wie vorgesehen und nach links gehend die Änderungen. Als Bremsschuh ein 0,5-o7mm dickes Stück Karton (halbrunde Teile) auf das Originalteil geklebt. Die Klebelasche habe ich abgeschnitten, ebenso den gezeichneten Bremsschuh. In das Hängeeisen habe ich noch ein 1mm Loch gestanzt. Da wird dann die 0,3mm dicke Verbindungsstange mit Sekundenkleber reingeklebt.

Behältertragwagen in 1:45 von HS-Design Bild7361

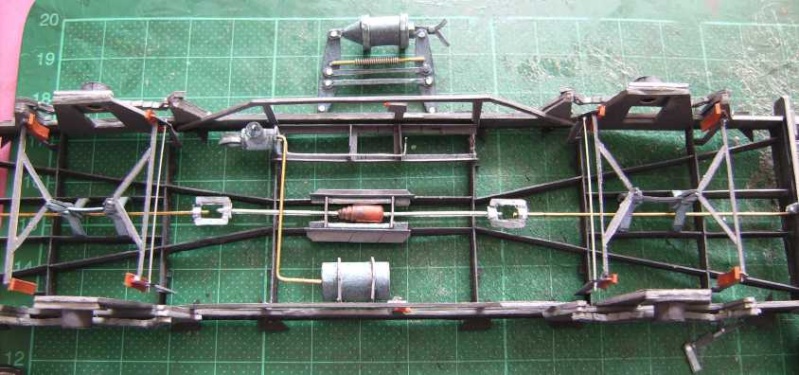

Bremsklötze eingebaut, Zugstangen mit Feder für die kupplung, Bremszylinder mit Befestigungswinkeln und andere Änderungen. Die Haupt-Luftleitungen fehlen noch. Im Originalbogen ist nur ein sehr vereinfachtes Bremsgestänge vorgesehen.

Behältertragwagen in 1:45 von HS-Design Bild7362

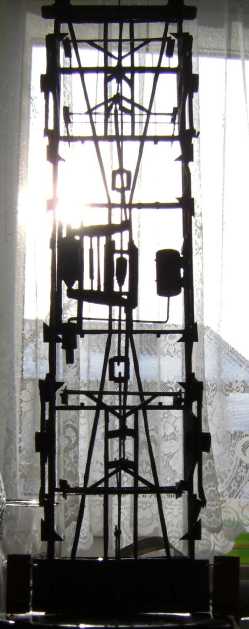

"Spaßbild" im Durchlicht.

Behältertragwagen in 1:45 von HS-Design Bild7363

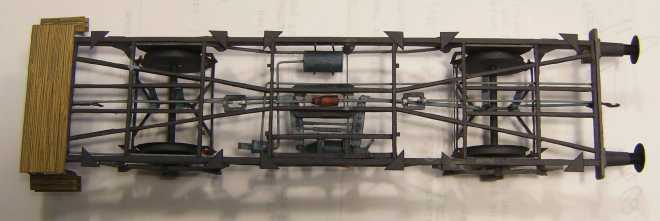

Das fertige Fahrgestell von oben. Bis zu diesem Baustadium ist es sinnvoll die komplette Plattform noch nicht zu montieren, da man das Fahrgestell schön plan liegenlassen kann.

Behältertragwagen in 1:45 von HS-Design Bild7364
Fertig. Das Bühnengeländer habe ich noch mit einer Winkeleisenimitation versehen.
Der Rest in der Galerie.

Ein schönes, gut zu bauendes Modell. Es sieht auch gut aus ohne meine Änderungen.
